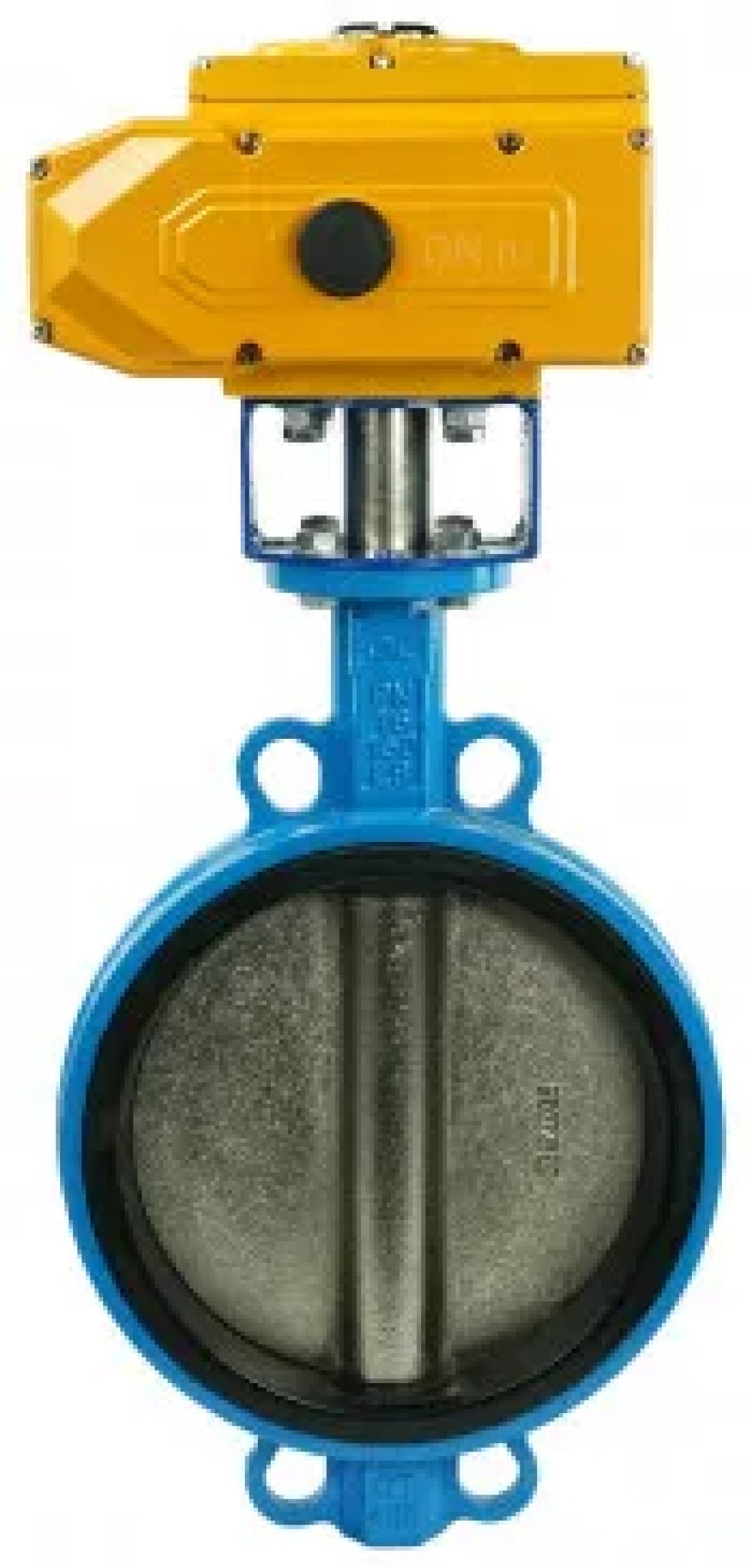

Wasser-Schmetterlingsventil Elephant WBV1413E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Gusseisen GGG40, Dichtung - EPDM, mit elektrischem Antrieb QT-N-060EM-A1-220VAC-U1 220V (4-20mA)
Wasser-Schmetterlingsventil Elephant WBV1413E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Gusseisen GGG40, Dichtung - EPDM, mit elektrischem Antrieb QT-N-060EM-A1-220VAC-U1 220V (4-20mA) - DN300 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Absperrklappe WBV1413E-2W-Fb QT-N-EM-A1-220VAC-U1 ist für die Installation an Rohrleitungen in automatischen Steuerungssystemen der Wärme- und Wasserversorgung sowie in stationären Klima- und Lüftungsanlagen in Industrie- und Zivilgebäuden konzipiert.
Der Betriebsmodus des Tores mit elektrischem Antrieb ist wiederholter Kurzzeitbetrieb S2 entsprechend der Einschaltdauer (SP) von 15 %. Der elektrische Antrieb wird mit 50 Hz Wechselstrom aus dem Netz versorgt.
Vierteldrehungsantriebe sind für die Fern- und Lokalsteuerung einer 0° ~ 270° Drehung eines Absperrventils wie Kugelhahn usw. ausgelegt. Die Antriebe werden direkt an Rohrleitungsventilen montiert. Die Montageabmessungen entsprechen dem internationalen Standard ISO 05211 / DIN3337. Vier Mikroschalter werden verwendet, um den Hub der Abtriebswelle auf die Endstellungen des Ventilantriebs zu begrenzen.
Abmessungen und Maße der Absperrschieber Elephant WBV1413E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Gusseisen GGG40, Dichtung - EPDM, mit elektrischem Antrieb QT-N-060EM-A1-220VAC-U1 220V (4-20mA):
| Nr. | Teil | Material |
| 1 | Körper | hochfester Gusseisen GGG50 |
| 2 | Scheibe | Sphäroguss GGG40 |
| 3 | Sitzdichtung | EPDM |
| 4,5 | Stängel | Edelstahl AISI 420 |
| 6 | Sicherungsring | Edelstahl AISI 201 |
| 7,8 | Staubschutz, Stängeldichtung | NBR |
| 9 | Einfügen | Edelstahl AISI 201 |
| 10 | Stecker | Plastik |
| 11 | Sicherungsring | 65Mn Stahl |
Schieberklappen WBV1413E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Gusseisen GGG40, Dichtung - EPDM, mit elektrischem Antrieb QT-N-060EM-A1-220VAC-U1 220V (4-20mA)
Materialien der Schmetterlingsventile Elephant WBV1413E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Gusseisen GGG40, Dichtung - EPDM, mit elektrischem Antrieb QT-N-060EM-A1-220VAC-U1 220V (4-20mA):
| Nr. | Name | Material |
| 1 | Körper | Gusseisen GGG50 |
| 2 | Scheibe | Gusseisen GGG40 mit hoher Festigkeit |
| 3 | Sitzdichtung | EPDM |
| 4 | Oberer Schaft | AISI 420 Stahl |
| 5 | Unterer Schaft | AISI 420 Stahl |
| 6, 11 | Sicherungsring | AISI 201 Stahl |
| 7 | Staubtuch | NBR |
| 8 | Schaftdichtung | NBR |
| 9 | Wellendichtung | AISI 201 Stahl |
| 10 | Stecker | Plastik |
Skizze der Teile und Materialien Absperrklappen WBV1413E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Gusseisen GGG40, Dichtung - EPDM, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4V320-10 220V
Spezifikation
Spezifikation
-
Herkunftsland
-
Körpermaterial
-
Maximal zulässige Temperatur
-
Verbindungstyp
-
Steuerungstyp
-
Nenndruck
-
Typ der Dichtung
-
Beschichtungstyp
-
Disc material
-
Aktuatorzykluszeit
-
Explosionsgeschützt
-
Thermischer Schutz
-
Manuelle Übersteuerung
-
Endschalter
-
Typ des elektrischen Stellantriebs
-
Feedback sensor
-
Steuersignal
-
Nennstromverbrauch
-
Versorgungsspannung
-
Drehwinkel
