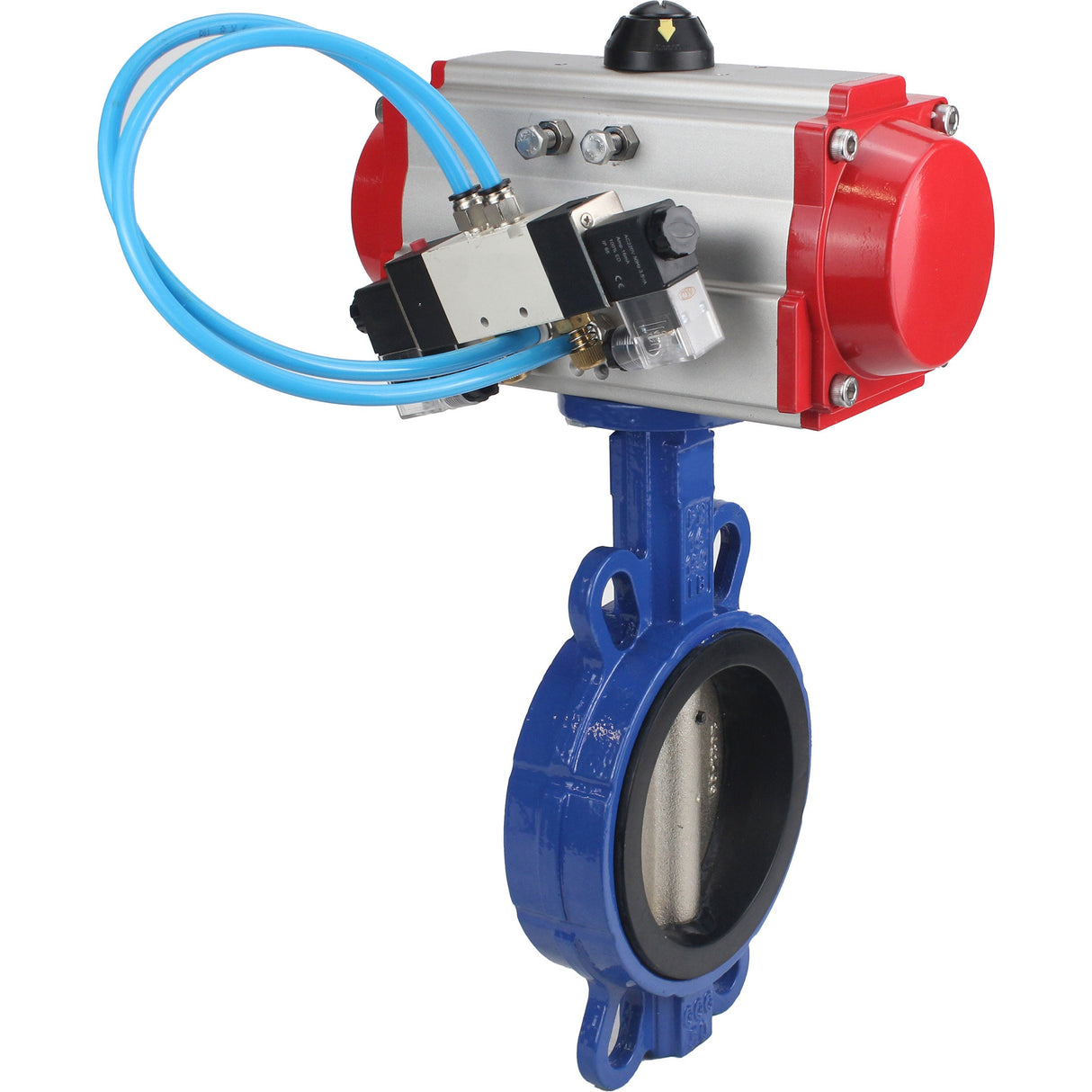

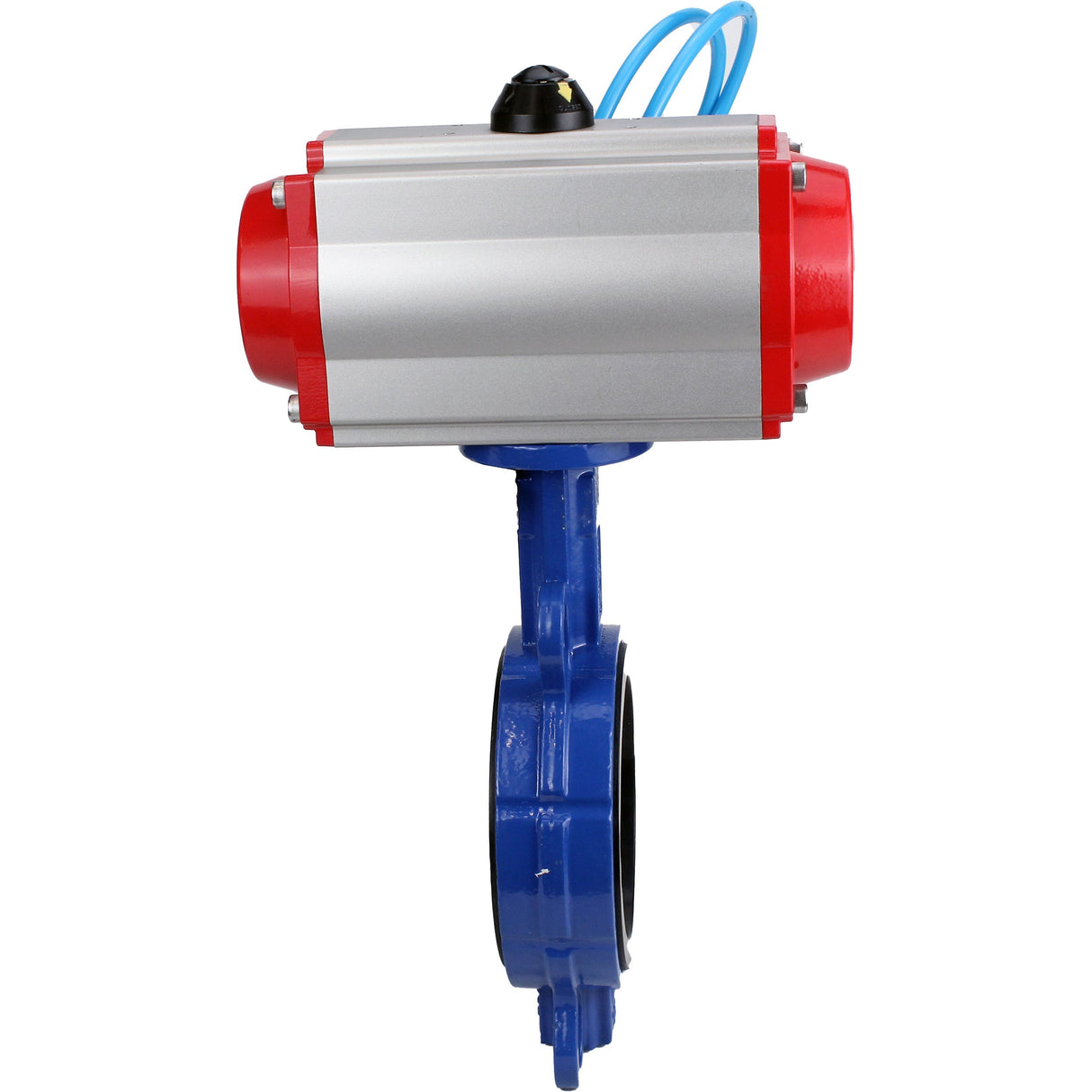

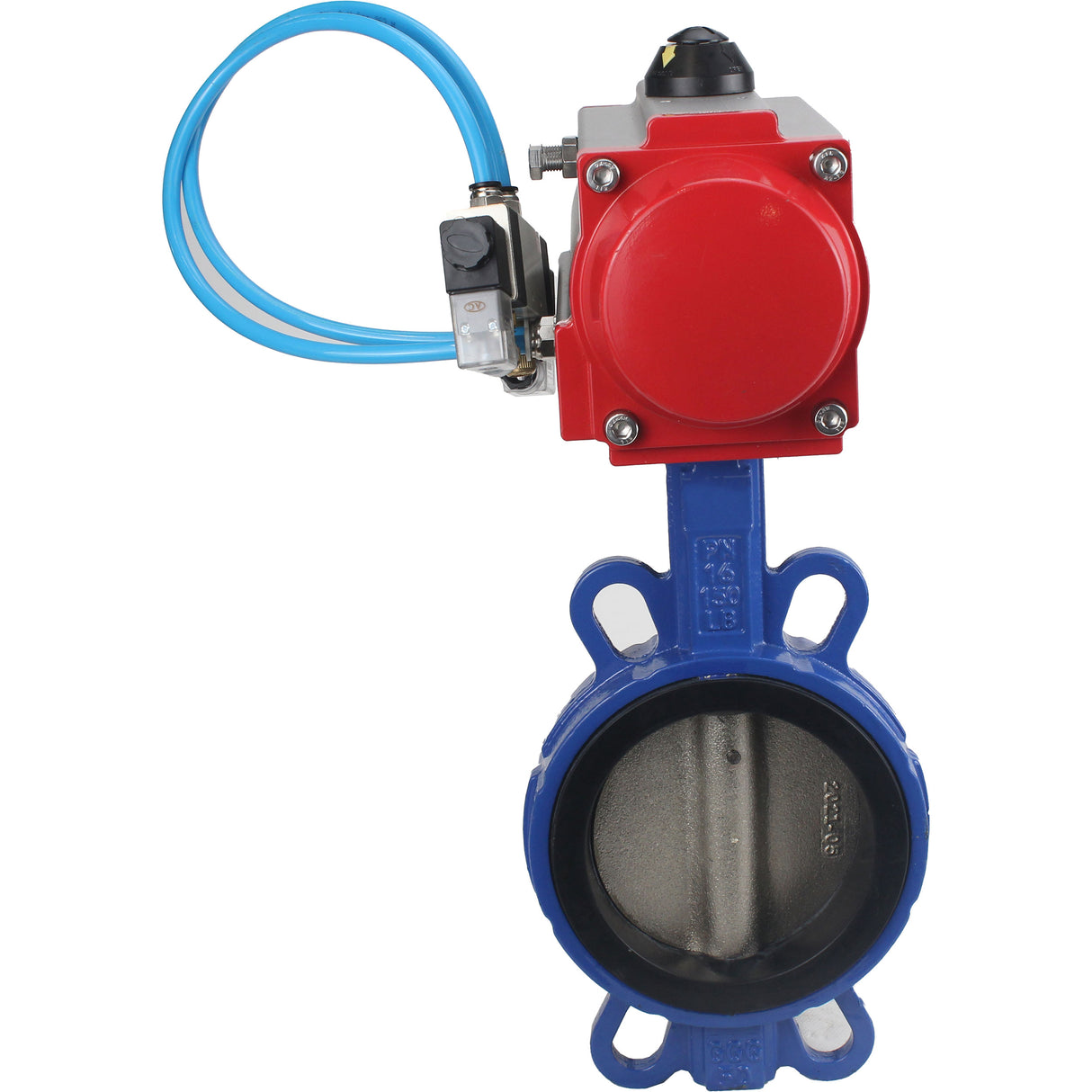

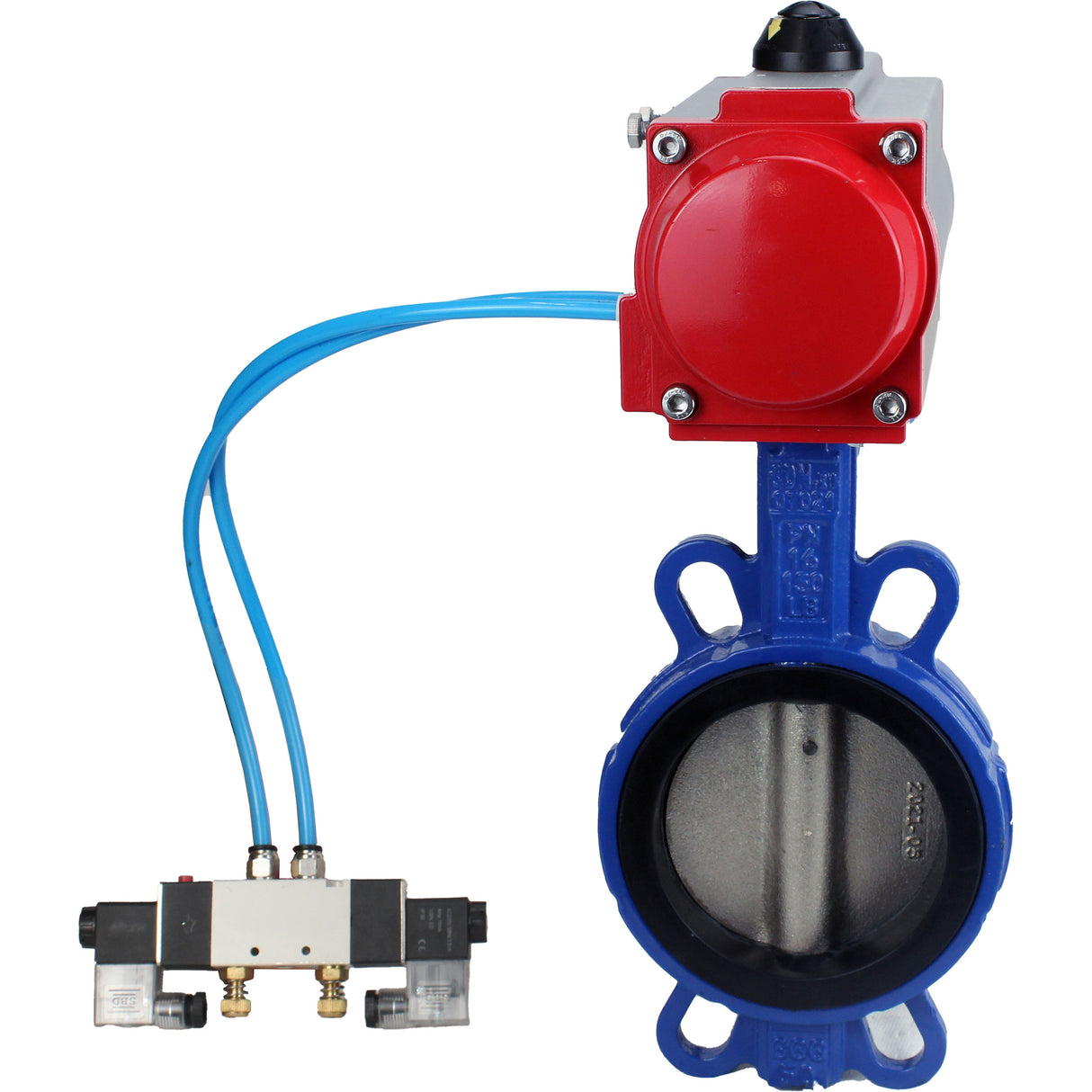

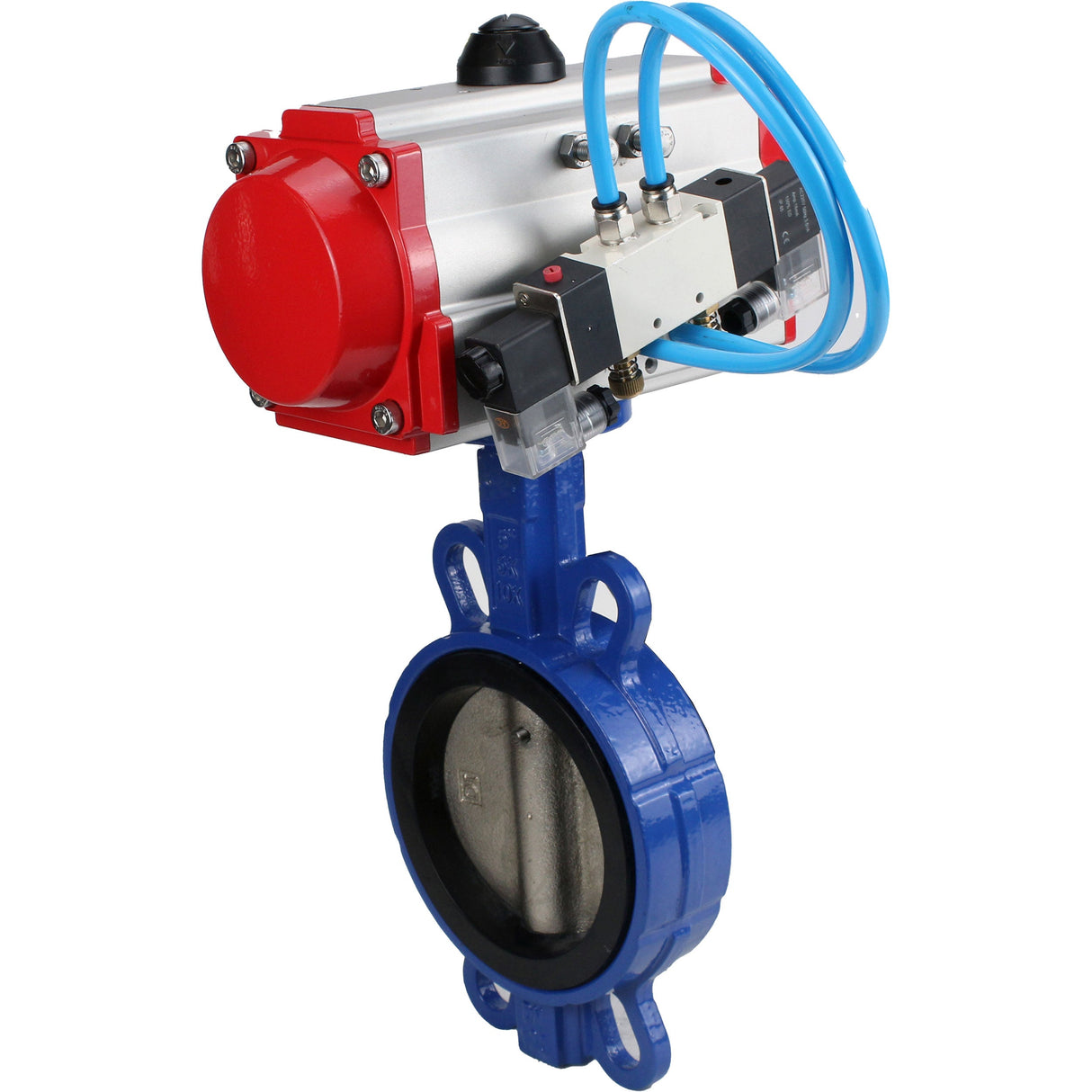

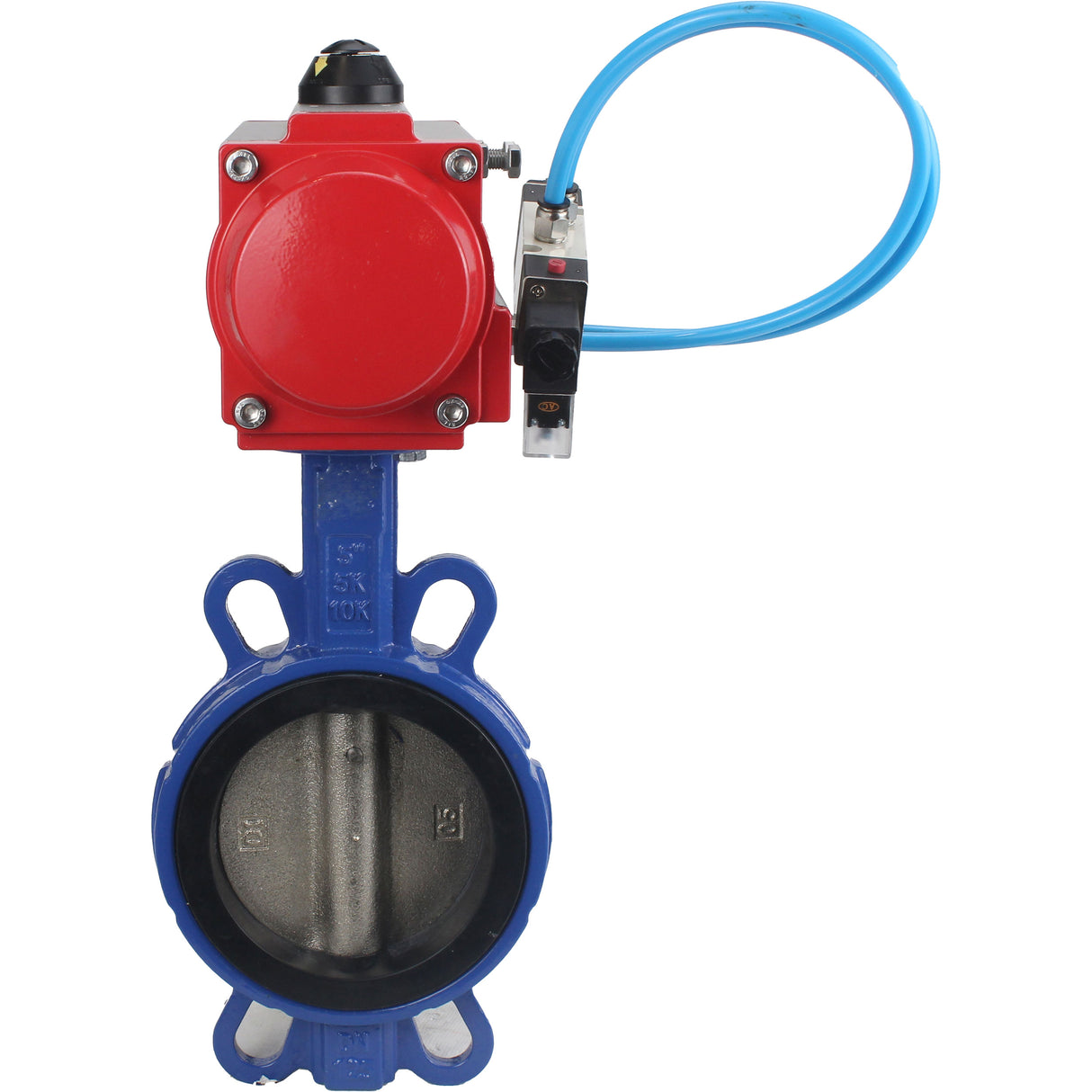

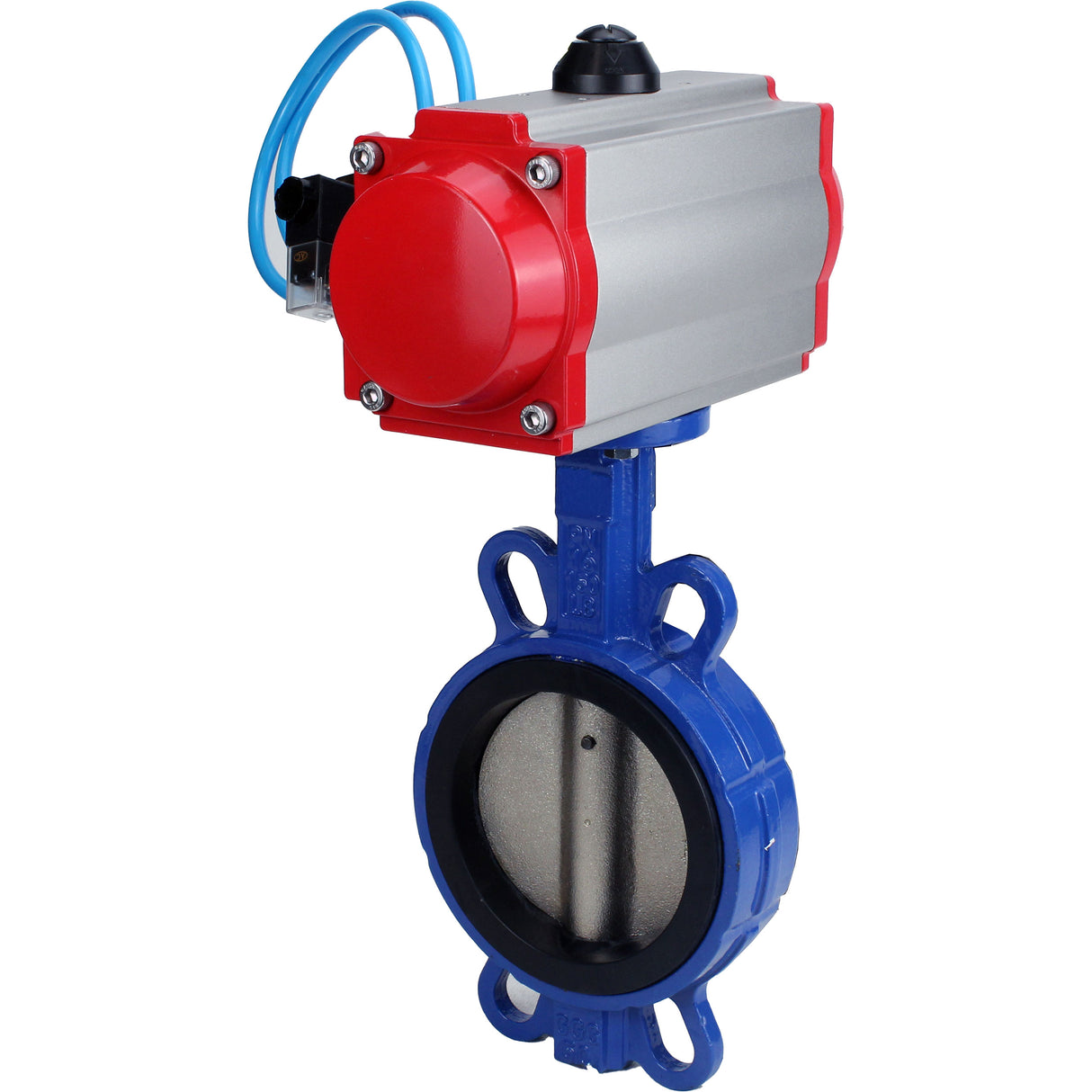

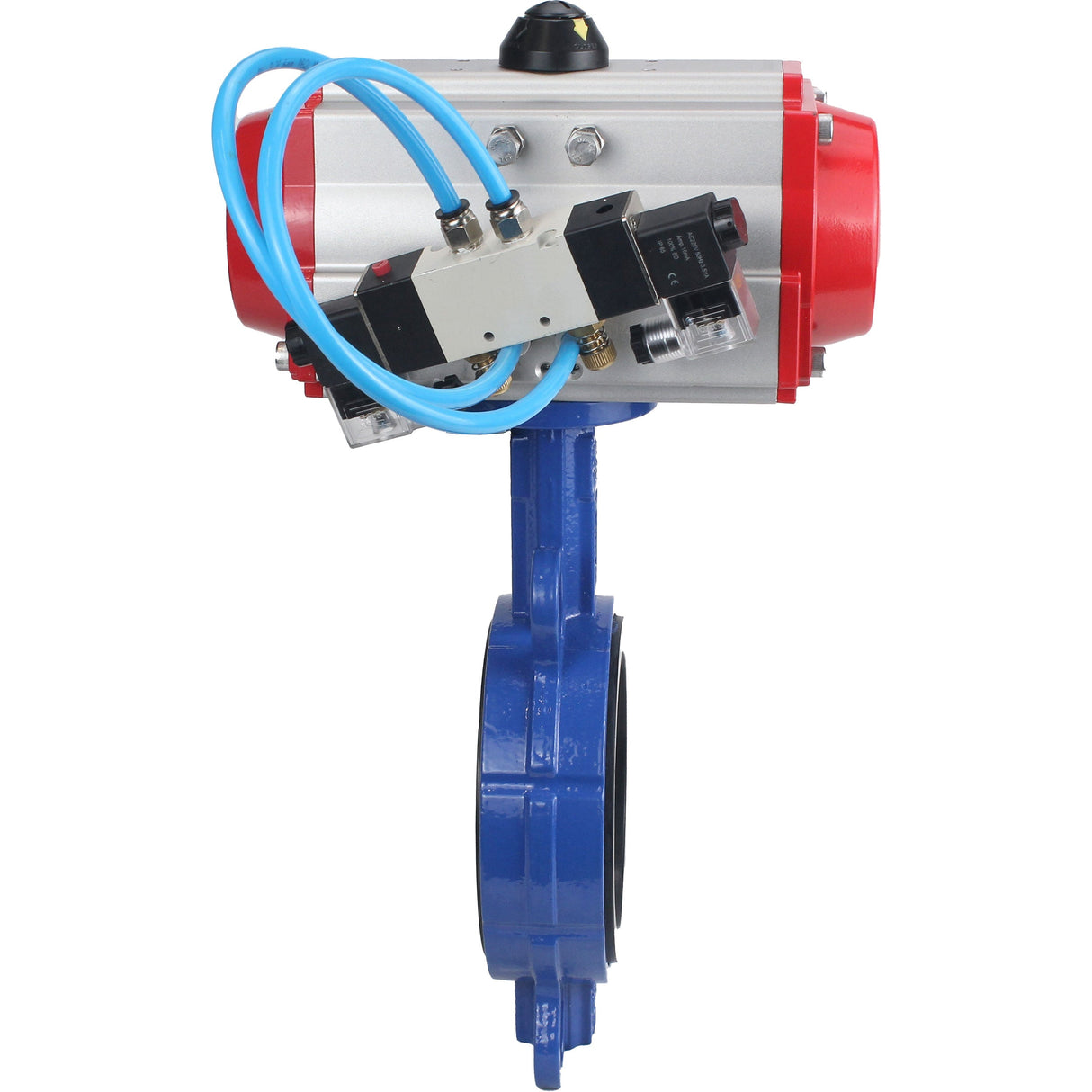

Wasser-Schmetterlingsventil Elephant WBV1413E-2W-Fb-H, Gehäusematerial – Valve Elephant
1 19
Elephant  |  SKU: D050-35211

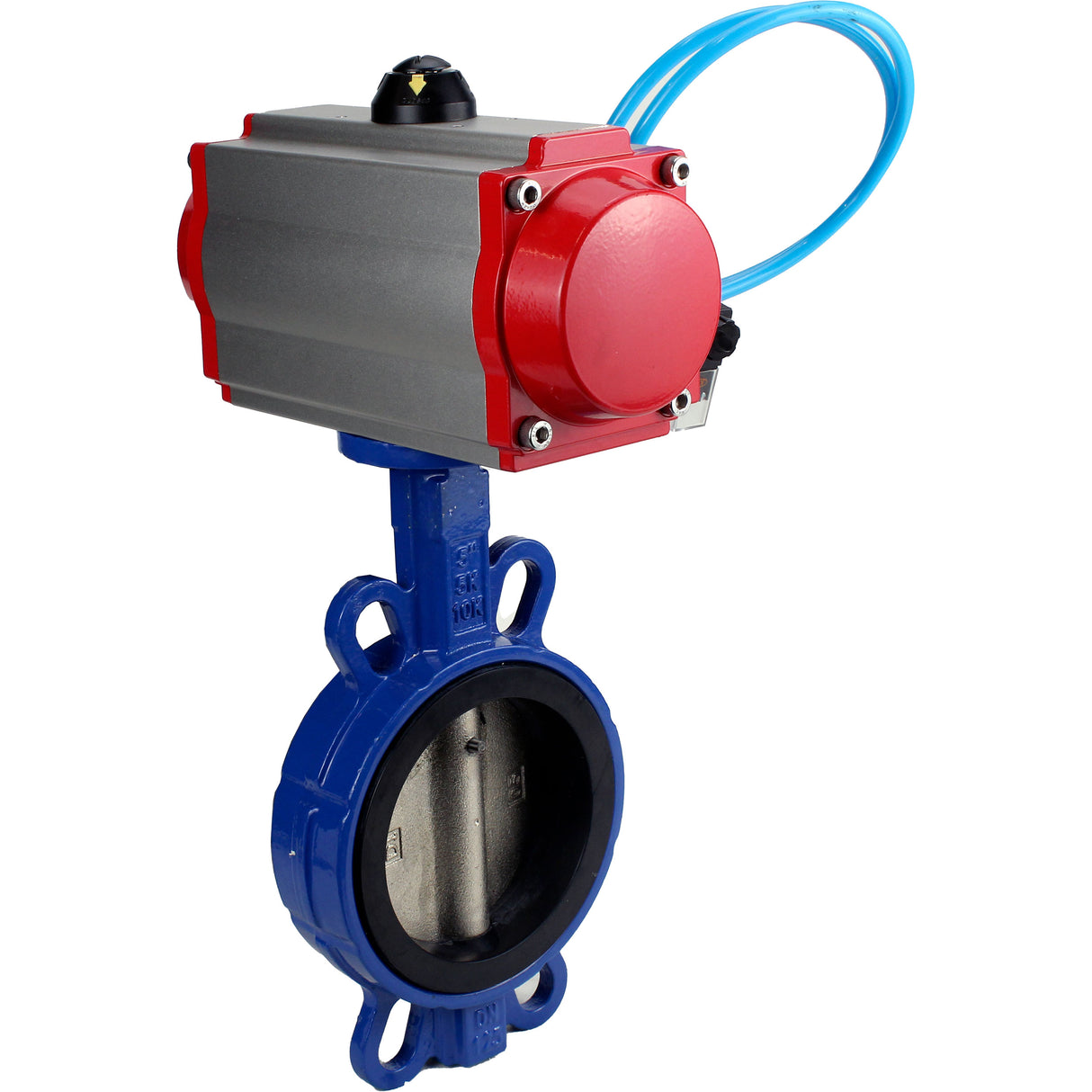

Wasser-Schmetterlingsventil Elephant WBV1413E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Gusseisen GGG40, Dichtung - EPDM, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V

€169,69
inkl. MwSt. Versand wird beim Checkout berechnet.

Wasser-Schmetterlingsventil Elephant WBV1413E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Gusseisen GGG40, Dichtung - EPDM, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V - DN40 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Absperrklappenventil ist für den Einsatz als Absperr- oder Regelventil zur Durchflussregelung in Wärmelieferungssystemen, Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert.

Pneumatische doppeltwirkende Drehaktuatoren PA-DAXXX und pneumatische Drehaktuatoren mit Rückstellfeder PA-SA-XXX sind für die Automatisierung von industriellen Ventilsteuerungsprozessen mit einem maximalen Drehmoment von bis zu 2128 Nm ausgelegt.

Das pneumatische Ventil wird verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerungsaktion zu starten oder zu stoppen.





Technische Parameter des Elephant WBV1413E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Gusseisen GGG40, Dichtung - EPDM, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V:

Name Bedeutung
Arbeitsdruck, bar 16
Arbeitstemperatur des Mediums, °C von -20 bis 120
Anwendung Wasserversorgung, Heizung
Verbindung zur Pipeline zwischengeflanscht
Tortyp Schwenkscheibe
Steuerungstyp pneumatischer Antrieb
Herstellerland China



Absperrklappen WBV1413E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Gusseisen GGG40, Dichtung - EPDM, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V





Abmessungen und Maße von Absperrklappen Elephant WBV1413E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Gusseisen GGG40, Dichtung - EPDM, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V:

DN B, mm L, mm H2, mm E, mm B1, mm D, mm
40 55 33 105 26 108 40
50 80 43 161 26 125 50
65 89 45 175 26 125 65
80 95 45 181 26 152 80
100 114 52 200 26 152 100
125 127 55 213 26 152 125
150 139 55 226 26 189 150
200 175 60 260 36 210 200
250 203 68 292 36 268 250
300 242 78 337 36 268 300

Schieberklappen WBV1413E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Gusseisen GGG40, Dichtung - EPDM, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V





Materialien der Schmetterlingsventile Elephant WBV1413E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Gusseisen GGG40, Dichtung - EPDM, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V:

Nr. Name Material
1 Körper Gusseisen GGG50
2 Scheibe Gusseisen GGG40 mit hoher Festigkeit
3 Sitzdichtung EPDM
4 Oberer Schaft AISI 420 Stahl
5 Unterer Schaft AISI 420 Stahl
6, 11 Sicherungsring AISI 201 Stahl
7 Staubtuch NBR
8 Schaftdichtung NBR
9 Wellendichtung AISI 201 Stahl
10 Stecker Plastik

Skizze der Teile und Materialien Schmetterlingsventile WBV1413E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Gusseisen GGG40, Dichtung - EPDM, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V



Technische Daten der PA-DA Pneumatikaktuatoren:

Design Doppelwirkung
Nenn­druck PN, bar 12
Arbeitsdruck, bar 2...8
Arbeitsmedium Gefilterte Druckluft oder nicht aggressive Gase, Öle
Maximaler Partikeldurchmesser weniger als 30 µm2
Betriebstemperatur t, ⁰C - 20 bis +80 - 40 bis +80 (Niedertemperaturversion) - 20 bis +160 (in trockener Luft)
Einstellbereich ± 5 ° für die Rotation bei 0 ° und 90 °
Manuelle Übersteuerung Ist
Positionsanzeige offen/geschlossen
Betriebsumgebung innen und außen. (Alle internen und externen Teile sind korrosionsgeschützt beschichtet)


PA-DA pneumatischer Antrieb





PA-DA pneumatischer Antriebskomponenten-Materialien:

Nr. Name Material
1 Gehäuse extrudiertes Aluminium
2 Seitenstecker Aluminiumguss
3 Gang Edelstahl
4 Kolben Stahl/Aluminium
5 Stecker Edelstahl
6 Kolbenring NBR
7 Federn Federstahl
8 Kolbenlager technischer Kunststoff
9 Kolbenring NBR
10 Stecker NBR
11 Druckring technischer Kunststoff
12 Ring technischer Kunststoff
13 Waschmaschine Edelstahl
14 Federklammer Edelstahl
15 Indikator Plastik
16 Blinkergehäuse Plastik
17 Lager technischer Kunststoff
18 Nocken Stahl
19 Lager NBR
20 Lager technischer Kunststoff
21 Lager technischer Kunststoff
22 Dichtungsring NBR
23 Dichtungsring NBR
24 Lager Edelstahl
25 Einstellmutter Edelstahl
26 Einstellschraube Edelstahl
27 Ärmel Aluminium
Teile- und Materialskizze des PA-DA Pneumatikaktuators





Technische Parameter des Pneumatikventils 4V320-10 220V:

Name Bedeutung
Art des Pneumatikventils Schieberventil
Arbeitsdruck, bar 1,5 ÷ 1,8
Versorgungsspannung, V 220 V
Gesamtleistung, Va 4.5
Kontrolle beidseitig elektromagnetisch
Betriebsfrequenz, Zyklen/Sek 5

Pneumatisches Ventil 4V320-10 220V





Abmessungen und Maße des Pneumatikventils 4V320-10 220V:

Pneumatisches Ventilmodell 4V320-10
A, mm 71.9
B, mm 45
C, mm 94.4
D, mm 27
E, mm 69
F, mm 40
Ich, mm 24
K, mm 40
L, mm 188.8
M, mm 69.4
N, mm 50
O, mm 82.4
P, mm 24
S, mm 20
T, mm 6.5
U, mm 2.4
V, mm 4
Hmm 82.4

Skizze der Abmessungen und Maße des Pneumatikventils 4V320-10 220V



Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG50
  • Maximal zulässige Temperatur
    110 °C
  • Verbindungstyp
    kompakt geflanscht
  • Steuerungstyp
    Pneumatischer Antrieb
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM
  • Beschichtungstyp
    unbeschichtet
  • Disc material
    Gusseisen GGG40
  • Drehmoment
    59 Nm
  • Manuelle Übersteuerung
    NEIN
  • Endschalter
    NEIN
  • Feedback sensor
    NEIN
  • Versorgungsspannung
    220 V
  • Typ des pneumatischen Antriebs
    Doppelwirkung
  • Drehwinkel
    90°
