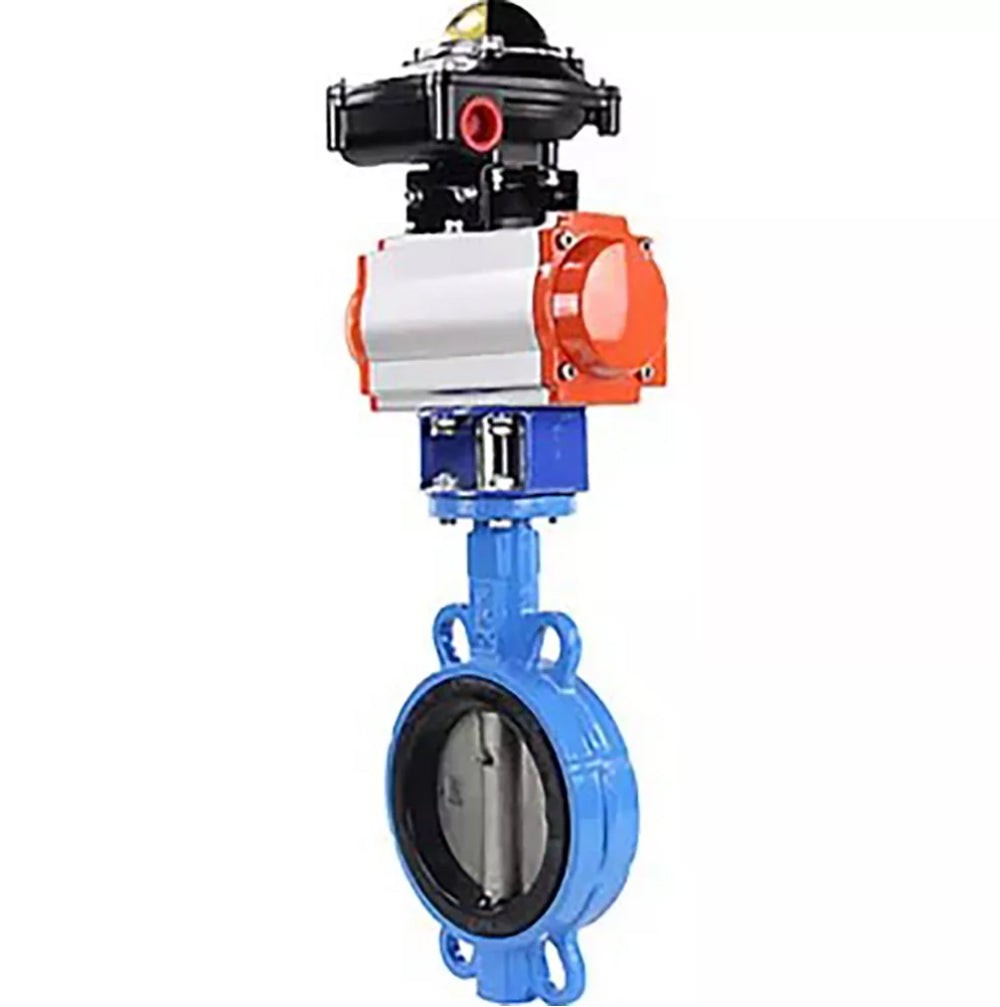

Wasser-Schmetterlingsventil Elephant WBV1413E-2W-Fb-H, Gehäusematerial – Valve Elephant
Elephant  |  SKU: D050-26366

Wasser-Schmetterlingsventil Elephant WBV1413E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Gusseisen GGG40, Dichtung - EPDM, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, LSU APL-510N-EX

€373,75
inkl. MwSt. Versand wird beim Checkout berechnet.

Wasser-Schmetterlingsventil Elephant WBV1413E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Gusseisen GGG40, Dichtung - EPDM, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, LSU APL-510N-EX - DN40 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Absperrklappe WBV1413E-2W-Fb PA-SA APL-510N-EX ist für den Einsatz als Absperr- oder Regelventile zur Durchflussregelung in Wärmeversorgungssystemen, Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert.

SA pneumatische Antriebe sind für die Automatisierung der Steuerung von industriellen Absperrventilen - Schiebern, Kugelhähnen - konzipiert. Pneumatische Antriebe sind sowohl für den Innen- als auch für den Außenbereich ausgelegt. Alle inneren und äußeren Teile sind korrosionsbeständig beschichtet.

Die APL-510N-EX Endschaltereinheit ist ein elektrotechnisches Gerät, das dazu dient, den Arbeitskreis zu öffnen und zu schließen und die Positionen des Absperrkörpers von Rohrleitungsventilen zu visualisieren. In einem versiegelten Gehäuse befinden sich in der Regel zwei mechanische Schalter, die für eine Spannung bis zu 250 V ausgelegt sind, welche die Position des Betätigerstabs überwachen und in den Endstellungen signalisieren. Sie sind auf der Oberseite der Betätigeroberfläche montiert. Im oberen Teil der Endschaltereinheit befindet sich eine zweifarbige visuelle Indikator-Halbkugel. Wenn die angeschlossene Rohrarmatur geschlossen ist, ist nur der rote Teil der Halbkugel mit der Aufschrift GESCHLOSSEN sichtbar; ist sie geöffnet, ist nur der gelbe Teil mit der Aufschrift OFFEN sichtbar. Dieser visuelle Indikator ist aus der Entfernung gut sichtbar, was die Inspektion der Ausrüstung vereinfacht, und der Farbunterschied zwischen der offenen und geschlossenen Position verringert die Wahrscheinlichkeit einer Fehlinterpretation der Informationen. Durch die Verwendung der BCV ist es möglich, Informationen über die Position der Rohrleitungsventile (offen/geschlossen) an automatisierte Steuerungssysteme zu übertragen, was die Zuverlässigkeit des Systems als Ganzes erhöht und die Diagnose im Fehlerfall vereinfacht.





Technische Parameter der Elephant WBV1413E-2W-Fb-H Wasser-Scheibenschieber, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Gusseisen GGG40, Dichtung - EPDM, pneumatisch betätigt mit Rückstellfedern PA-SA, LSU APL-510N-EX:

Parameter Wert
Nennweite DN, mm 40 - 300
Nenn-Druck PN, MPa (kg/cm2) 1,6 (16)
Durchflussrichtung bilateral
Maximale Arbeitstemperatur des Mediums t, ⁰C Bis zu +110.
Arbeitsmedium kaltes und warmes Wasser, luftfrei von Öl und Fett, stationäre Konditionierung, leicht aggressive Medien, andere medienneutral zum Material.
Material
Steuerungstyp Nackter Stiel (ohne Griff) / mit Griff / mit elektrischem Antrieb / mit Getriebe
elektrischer Antrieb / mit Getriebe

Gate WBV1413E-2W-Fb PA-SA APL-510N-EX





Abmessungen und Maße Elephant WBV1413E-2W-Fb-H Wasser-Scheibenschieber, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Gusseisen GGG40, Dichtung - EPDM, pneumatisch betrieben mit Rückstellfedern PA-SA, LSU APL-510N-EX:

DN A, mm B, mm C, mm E, mm G, mm L, mm M, mm
40 335.4 55 109 153 101 33 121.4
50 391.4 80 109 153 101 43 121.4
65 430.4 89 134 279 119 45 121.4
80 436.4 95 134 279 119 45 121.4
100 455.4 114 134 279 119 52 121.4
125 491.4 127 157 308 137.5 55 121.4
150 504.4 139 157 308 137.5 55 121.4
200 580.4 175 199 465 175 60 121.4
250 670.4 203 257 542 226 68 121.4
300 715.4 242 257 542 226 78 121.4

Skizze des Gates WBV1413E-2W-Fb PA-SA APL-510N-EX





Materials Elephant WBV1413E-2W-Fb-H Wasser-Scheibenschieber, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Gusseisen GGG40, Dichtung - EPDM, pneumatisch betrieben mit Rückstellfedern PA-SA, LSU APL-510N-EX:

Nr. Name Material
1 Körper Gusseisen GGG50
2 Scheibe Gusseisen mit hoher Festigkeit
3 Sitzdichtung EPDM
4 Oberer Schaft AISI 420 Stahl
5 Unterer Schaft AISI 420 Stahl
6, 11 Ringsicherungsring AISI 201 Stahl
7 Staubtuch NBR
8 Dichtungsschaft NBR
9 Einfügen AISI 201 Stahl
10 Stecker Plastik

Skizze der Detailierung des Tores WBV1413E-2W-Fb PA-SA APL-510N-EX



Technische Daten der SA Pneumatikaktuatoren

Design mit Rückholfedern
Nenn­druck PN, bar 12
Arbeitsdruck, bar 2...8
Arbeitsmedium Gefilterte Druckluft oder nicht aggressive Gase, Öle
Maximaler Partikeldurchmesser weniger als 30 µm2
Betriebstemperatur t, ⁰C - 20 bis +80 - 40 bis +80 (Niedertemperaturversion) - 20 bis +160 (in trockener Luft)
Einstellbereich ± 5 ° für die Rotation bei 0 ° und 90 °
Manuelle Übersteuerung Ist
Positionsanzeige offen/geschlossen
Betriebsumgebung innen und außen. (Alle internen und externen Teile sind korrosionsgeschützt beschichtet)



Materialien der SA Pneumatikaktuatorenteile:

Nr. Name Material
1 Gehäuse extrudiertes Aluminium
2 Seitenstecker Aluminiumguss
3 Gang Edelstahl
4 Kolben Stahl/Aluminium
5 Stecker Edelstahl
6 Kolbenring NBR
7 Federn Federstahl
8 Kolbenlager technischer Kunststoff
9 Kolbenring NBR
10 Stecker NBR
11 Druckring technischer Kunststoff
12 Ring technischer Kunststoff
13 Waschmaschine Edelstahl
14 Federklammer Edelstahl
15 Indikator Plastik
16 Blinkergehäuse Plastik
17 Lager technischer Kunststoff
18 Nocken Stahl
19 Lager NBR
20 Lager technischer Kunststoff
21 Lager technischer Kunststoff
22 Dichtungsring NBR
23 Dichtungsring NBR
24 Lager Edelstahl
25 Einstellmutter Edelstahl
26 Einstellschraube Edelstahl
27 Ärmel Aluminium

Materialskizze des SA Pneumatikaktuators



Eigenschaften der Endschaltereinheit APL-510N-EX:

Parameter Bedeutung
Gehäuse allwetter IP67/ NEMA4 4X,7,9
explosionsgeschützt E EX d IIC T6
Kompatible Geräte Vierteldrehungs-Pneumatikaktuatoren;
- alle Aktuatoren mit einer Wellenrotation um 90
Voller Drehwinkel 90°
Kabelverschraubungen 2 x NPT 3/4"
Elektrischer Anschluss Schraubklemmen 8 Punkte (0,08 - 2,5) mm2
Gewinde der Kabelverschraubung 2 x NPT 3/4"
Art des visuellen Indikators zweifarbige Hemisphäre: OPEN (Offen) - gelb CLOSED (Geschlossen) - rot
Schalter/Sensoren zwei mechanische Schalter zwei Näherungssensoren
Nennspannung, V 250
Nennstrom, A 16
Zulässige Umgebungstemperatur, °C -20 bis +66
Durchschnittliche Lebensdauer, Zyklen 10 000 000
Gewicht, kg 1.8


Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG50
  • Maximal zulässige Temperatur
    110 °C
  • Verbindungstyp
    kompakt geflanscht
  • Steuerungstyp
    Pneumatischer Antrieb
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM
  • Disc material
    Gusseisen GGG40
  • Explosionsgeschützt
    Ja
  • Drehmoment
    20 Nm
  • Manuelle Übersteuerung
    NEIN
  • Endschalter
    Ja
  • Feedback sensor
    Endschalter
  • Typ des pneumatischen Antriebs
    mit Rückholfedern
  • Drehwinkel
    90°

Bewertungen (0)

Dokumentation
nullLimit switch unit ELEPHANT APL-510N EX explosion-proof
nullButterfly valve Elephant WBV1413E-2W-Fb-H DN40-300
nullPneumatic rotary actuator ELEPHANT PA-x-x double-acting and with return springs

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-26366DN4016 bar €373,75 0 Auf Lager
    D050-26367DN5016 bar €374,88 Ausverkauft
    D050-82740DN6516 bar €379,93 Ausverkauft
    D050-82741DN8016 bar €388,29 Ausverkauft
    D050-82742DN10016 bar €578,02 Ausverkauft
    D050-26371DN12516 bar €588,47 Ausverkauft
    D050-26372DN15016 bar €527,66 Ausverkauft
    D050-26373DN20016 bar €1.064,14 Ausverkauft
    D050-26374DN25016 bar €1.410,84 Ausverkauft
    D050-26375DN30016 bar €1.563,49 Ausverkauft
