Water Butterfly Valve Elephant WBV1413E-2W-Fb-H DN40-300 16 bar,body -
Elephant  |  SKU: D050-25177

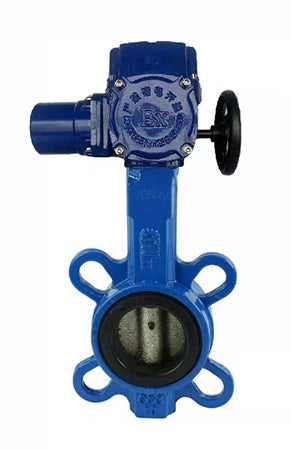

Water Butterfly Valve Elephant WBV1413E-2W-Fb-H DN40-300 16 bar,body - cast iron GGG50, disc - cast iron GGG40, seal - EPDM, with 1/4-turn electric drive QT-EX-M-O2-220VAC-U1 220V

€1.095,08
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Elephant rotary disc valves are designed for use as shut-off or control valves for flow control in heating and water supply systems, as well as in technological processes in the food, chemical, oil and gas, pulp and paper, and other industries. Rotary valves should only be installed between collar flanges.

Elephant quarter-turn electric actuators are designed for remote and local control of shut-off pipeline valves with a quarter-turn shut-off mechanism. They are used in various sectors of the national economy: in the gas, oil, metallurgical, food industries, in housing and communal services, etc.





Technical data for valves Elephant WBV1413E-2W-Fb-H DN40-300 16 bar

Parameter Value
Nominal diameter DN, mm 40 – 300
Nominal pressure, MPa (kg/cm2) 1.6 (16)
Flow direction Double-sided
Maximum working fluid temperature t, ⁰C Up to +120
Valve tightness according to class A
Working fluid Cold and hot water, air free of oil and grease, stationary air conditioning, mildly aggressive environments, other environments neutral to the material
Control type Bare stem (without handle) / with handle / with electric drive / with gearbox





Materials of valve parts Elephant WBV1413E-2W-Fb-H DN40-300 16 bar

№ Name Material
1 Housing GGG50 cast iron
2 Cuff EPDM
3 Disc GGG40 cast iron
4 Rod SS 416/2Cr13 stainless steel
5 Pin AISI 316L stainless steel
6 Bushing NBR
7 Sealing ring NBR
8 Fixing plate Carbon steel
Sketch of valve detailing Elephant WBV1413E-2W-Fb-H DN40-300 16 bar





Overall and mounting dimensions of valves Elephant WBV1413E-2W-Fb-H DN40-300 16 bar

DN H, mm H1, mm L, mm Dм, mm Dk, mm D2, mm
DN40 146 74 43 73 75 50
DN50 146 74 43 73 84.5 50
DN65 156 80 46 86 104.5 65
DN80 163 100 46 103 123.5 80
DN100 180 116 52 131 139.5 100
DN125 189 123 56 155 169.5 125
DN150 206 137 56 183 196 150
DN200 232 165 60 235 247 200
DN250 275 203 68 286 304 250
DN300 314 235 78 338 358 300
Sketch of the shutters Elephant WBV1413E-2W-Fb-H DN40-300 16 bar





Specifications of Elephant QT-W (M) EX 220V electric drives

Model Torque,
Nm		 Cycle time,
seconds		 Power,
W
QT-W (M)-005 220V 50 30 25
QT-W (M)-010 220V 100 30 30
QT-W (M)-015 220V 150 30 40
QT-W (M)-020 220V 200 30 50
QT-W (M)-030 220V 300 30 60
QT-W (M)-040 220V 400 30 90
QT-W (M)-060 220V 600 30 120
QT-W (M)-120 220V 1200 30 180
QT-W (M)-180 220V 1800 30 250
QT-W (M)-300 220V 3000 60 370
QT-W (M)-500 220V 5000 60 550



Model Current,
A		 Weight,
kg		 Square rod size,
mm
QT-W (M)-005 220V 0,35 7,6 17x17
QT-W (M)-010 220V 0,48 7,8 17x17
QT-W (M)-015 220V 0,55 8 17x17
QT-W (M)-020 220V 0,65 12,7 22x22
QT-W (M)-030 220V 0,75 12,8 22x22
QT-W (M)-040 220V 0,95 13 22x22
QT-W (M)-060 220V 1,1 21,2 27x27
QT-W (M)-120 220V 1,3 23,2 27x27
QT-W (M)-180 220V 1,5 23,5 27x27
QT-W (M)-300 220V 1,6 37,5 36x36
QT-W (M)-500 220V 1,7 38 36x36



Connection diagram for Elephant QT-W (M) EX 220V electric drive

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Cast Iron
  • Maximal zulässige Temperatur
    120 °C
  • Verbindungstyp
    Compact flanged
  • Steuerungstyp
    Electric drive
  • Betriebsumgebung
    Water, Air, Slightly aggressive environment, Neutral environments
  • Anwendungen
    Ventilation and stationary air conditioning, Water Supply, Heat Supply
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM
  • Disc material
    Cast Iron
  • Endschalter
    Yes
