Wasser-Schmetterlingsventil Elephant WBV1413E-2W-Fb-H, Wafer, Gehäuse – Valve Elephant
Elephant  |  SKU: D050-62380

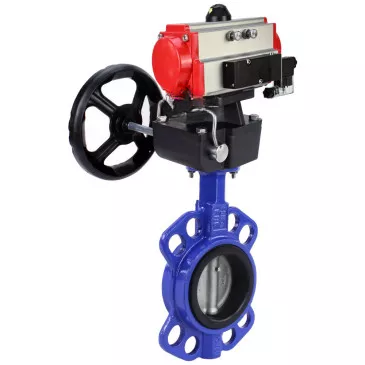

Wasser-Schmetterlingsventil Elephant WBV1413E-2W-Fb-H, Wafer, Gehäuse - Gusseisen GGG50, Scheibe - Gusseisen GGG40, Dichtung - EPDM, mit pneumatischem Antrieb PA-DA, mit pneumatischem Verteiler 4V320-10 220V, manuelle Übersteuerung MON

€332,72
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Elephant WBV1413E-2W-Fb-H Schmetterlingsventile sind für den Einsatz als Absperr- oder Regelventile zur Durchflussregelung in Wärmelieferungssystemen, Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Industriezweigen konzipiert.

Das Pneumatikventil Elephant 4V320-10 220V wird verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerwirkung zu starten oder zu stoppen.







Technische Parameter Drehscheiben-Absperrklappen Elephant WBV1413E-2W-Fb-H, Wafer, Gehäuse - Gusseisen GGG50, Dichtung - EPDM

Parameter Wert
Nenn-Druck PN, bar 16
Rohrleitungsanschluss Wafertyp
Ventiltyp Absperrklappe
Steuerungstyp Pneumatischer Antrieb
Herstellungsland China





Abmessungen und Maße von Butterfly-Ventilen Elephant WBV1413E-2W-Fb-H, Wafer, Gehäuse - Gusseisen GGG50, Dichtung - EPDM

DN L D H F L1 E
40 43 75 193 98 153 120
50 43 84,5 193 115 174 120
65 46 104,5 211 115 174 120
80 46 123,5 236 135 216 133
100 52 139,5 261 135 216 133
125 56 169,5 304 135 216 133
150 56 196 335 160 279 180
200 60 247 393 193 308 180
250 68 304 470 210 405 195
300 78 358 634 210 405 195

Skizze von Drehscheiben-Absperrklappen Elephant WBV1413E-2W-Fb-H, Wafer, Gehäuse - Gusseisen GGG50, Dichtung - EPDM





Tabelle der Teile und Materialien für Schmetterlings-Scheibenschieberventile Elephant WBV1413E-2W-Fb-H, Wafer, Gehäuse - Gusseisen GGG50, Dichtung - EPDM

Nr. Teilename Material
1 Körper Gusseisen GGG50
2 Scheibe Gusseisen GGG40 mit hoher Festigkeit
3 Sitzdichtung EPDM
4 Oberer Schaft Stahl AISI 420
5 Untere Welle Stahl AISI 420
6,11 Sicherungsring Stahl AISI 201
7 Staubschutzhülle NBR
8 Wellendichtung NBR
9 Einfügen Stahl AISI 201
10 Stecker Plastik
Skizze der Teile und Materialien von Schmetterlingsscheiben-Absperrklappen Elephant WBV1413E-2W-Fb-H, Wafer, Gehäuse - Gusseisen GGG50, Dichtung - EPDM





Technische Parameter des Pneumatikventils Elephant 4V320-10 220V

Name Wert
Art des Pneumatikventils Spule
Pneumatisches Ventilmodell 4V320-10 220 V
Betriebsdruck, bar 1,5 ÷ 1,8
Versorgungsspannung, V 220 V
Betätigungsfrequenz, Zyklen/Sek 5



Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG50/EN-GJS-500-7
  • Maximal zulässige Temperatur
    110 °C
  • Verbindungstyp
    kompakt geflanscht
  • Typ der Dichtung
    EPDM
  • Disc material
    Gusseisen GGG40/EN-GJS-400-15

Bewertungen (0)

Dokumentation
nullPneumatic valve ELEPHANT 4V320-8 or 10 AC220V
nullButterfly valve Elephant WBV1413E-2W-Fb-H DN40-300

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-62380DN4016 bar €332,72 Ausverkauft
    D050-62381DN5016 bar €286,56 Ausverkauft
    D050-62382DN6516 bar €291,46 Ausverkauft
    D050-62383DN8016 bar €443,24 Ausverkauft
    D050-62384DN10016 bar €398,83 Ausverkauft
    D050-62385DN12516 bar €386,69 Ausverkauft
    D050-62386DN15016 bar €508,14 Ausverkauft
    D050-62387DN20016 bar €682,43 Ausverkauft
    D050-62388DN25016 bar €878,35 Ausverkauft
    D050-62389DN30016 bar €1.022,36 Ausverkauft
