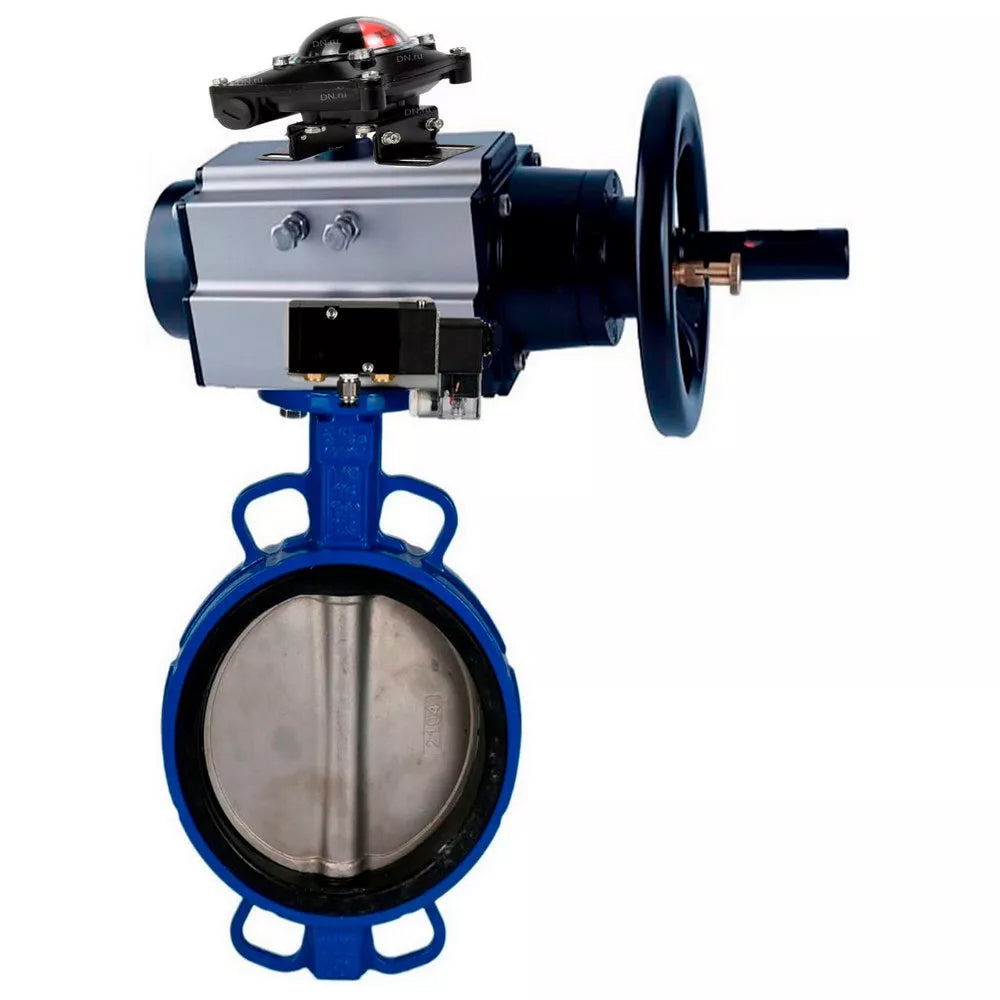

Wasser-Schmetterlingsventil Elephant WBV1432E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Doppelwirkungsantrieb PA-DA-105-1, 4V320-08 220V, LSU APL-510N-EX

Das Absperrklappenventil ist für den Einsatz als Absperr- oder Regelventil zur Steuerung von Durchflüssen in Wärmeversorgungssystemen, Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert.

Pneumatische Antriebe sind für die Automatisierung des Steuerungsprozesses von industriellen Absperrventilen - Schiebern, Kugelhähnen - konzipiert. Pneumatische Antriebe sind sowohl für den Innen- als auch für den Außenbereich ausgelegt. Alle internen und externen Teile sind korrosionsbeständig beschichtet.

Pneumatische Antriebe werden zur Steuerung in pneumatischen Systemen mit NAMUR-Andockfläche verwendet, zur Montage der Antriebe durch Durchgangslöcher im Gehäuse.

Die APL-510N-EX Endschaltereinheit ist ein elektrisches Gerät, das dazu dient, den Arbeitskreis zu öffnen und zu schließen und die Positionen des Absperrkörpers von Rohrleitungsventilen zu visualisieren. In einem versiegelten Gehäuse befinden sich in der Regel zwei mechanische Schalter, die für eine Spannung bis zu 250 V ausgelegt sind, welche die Position des Stellantriebs überwachen und in den Endstellungen signalisieren. Sie sind auf der Oberseite der Antriebsfläche montiert. Im oberen Teil der Endschaltereinheit befindet sich eine zweifarbige visuelle Indikator-Halbkugel. Wenn die angeschlossene Rohrarmatur geschlossen ist, ist nur der rote Teil der Halbkugel mit der Aufschrift GESCHLOSSEN sichtbar; ist sie geöffnet, ist nur der gelbe Teil mit der Aufschrift OFFEN sichtbar. Dieser visuelle Indikator ist aus der Entfernung gut sichtbar, was die Inspektion der Ausrüstung erleichtert, und der Farbunterschied zwischen der offenen und geschlossenen Position verringert die Wahrscheinlichkeit einer Fehlinterpretation der Informationen. Durch den Einsatz des BCV wird es möglich, Informationen über die Position der Rohrleitungsventile (offen/geschlossen) an automatisierte Steuerungssysteme zu übertragen, was die Zuverlässigkeit des Systems als Ganzes erhöht und die Diagnose im Fehlerfall vereinfacht.

Technische Parameter des Elephant WBV1432E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Doppelwirkungsantrieb PA-DA-105-1, 4V320-08 220V, LSU APL-510N-EX:

Absperrklappen WBV1432E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Doppelwirkungsantrieb PA-DA-105-1, 4V320-08 220V, LSU APL-510N-EX

Abmessungen und Maße von Schmetterlingsventilen Elephant WBV1432E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Doppelwirkungsantrieb PA-DA-105-1, 4V320-08 220V, LSU APL-510N-EX:

Skizze Schmetterlingsventile WBV1432E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Antrieb Doppelwirkung PA-DA-105-1, 4V320-08 220V, LSU APL-510N-EX

Technische Parameter des pneumatischen Antriebs PA-DA-105-1:

Pneumatischer Antrieb PA-DA-105-1

Abmessungen und Maße des pneumatischen Stellantriebs PA-DA-105-1:

Skizze der Abmessungen und Maße des Pneumatikaktuators PA-DA-105-1

PA-DA-105-1 Luftantriebsteile und Materialtabelle:

Teile- und Materialskizze des PA-DA-105-1 Pneumatikaktuators

Technische Parameter des Pneumatikventils 4V320-08 220V:

Pneumatisches Ventil 4V320-08 220V

Abmessungen und Maße des Pneumatikventils 4V320-08 220V:

Skizze der Abmessungen und Maße des Pneumatikventils 4V320-08 220V
