Wasser-Schmetterlingsventil Elephant WBV1432E-2W-Fb-H, Gehäusematerial – Valve Elephant
Elephant  |  SKU: D050-34748

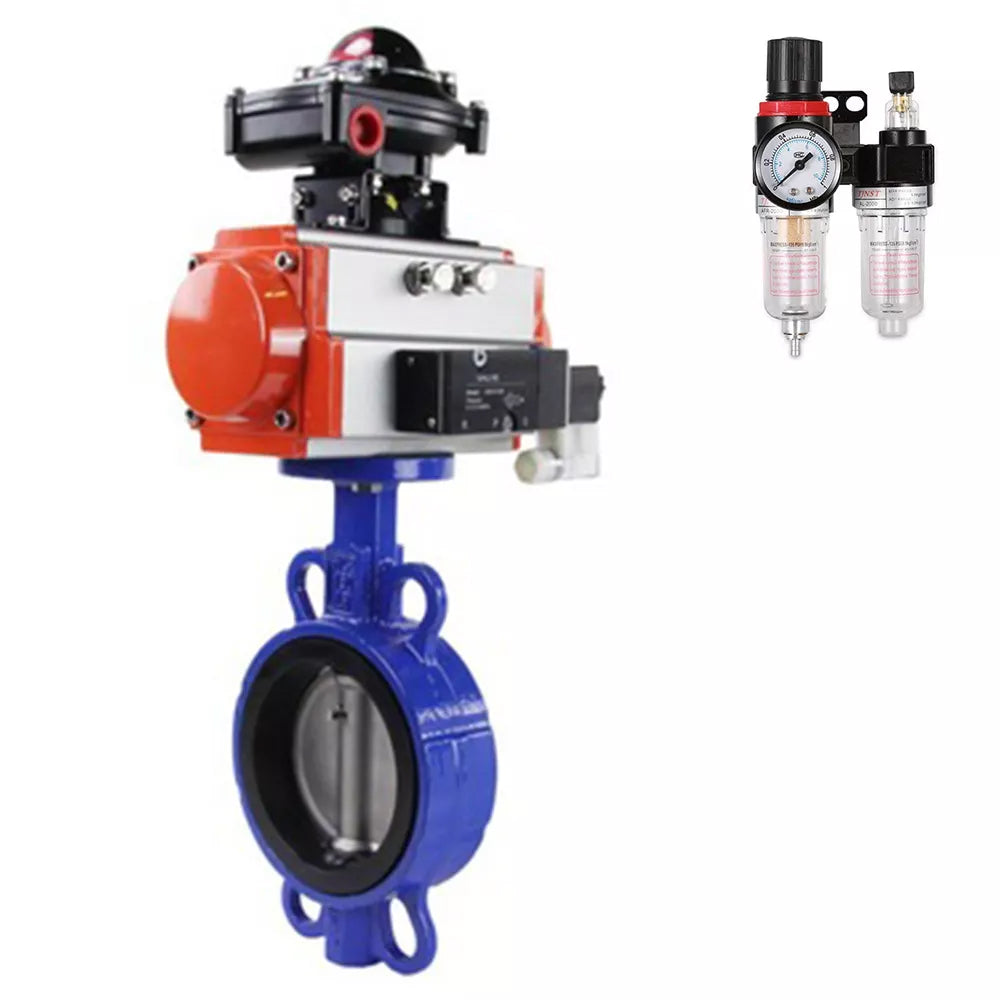

Wasser-Schmetterlingsventil Elephant WBV1432E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4V320-08 220V, LSU APL-210N, ATU AFC2000

€341,77
inkl. MwSt. Versand wird beim Checkout berechnet.

Wasser-Schmetterlingsventil Elephant WBV1432E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4V320-08 220V, LSU APL-210N, ATU AFC2000 - DN100 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Absperrklappenventil ist für den Einsatz als Absperr- oder Regelventil zur Durchflussregelung in Wärmelieferungssystemen, Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert.

Pneumatische doppeltwirkende Drehaktuatoren PA-DAXXX und pneumatische Drehaktuatoren mit Rückstellfeder PA-SA-XXX sind für die Automatisierung von industriellen Ventilsteuerungsprozessen mit einem maximalen Drehmoment von bis zu 2128 Nm ausgelegt.

Das pneumatische Ventil wird verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerungsaktion zu starten oder zu stoppen.

Die Endschaltereinheit ist für die visuelle und elektrische Signalisierung der Endstellungen der Absperrvorrichtung: Ventil, Kran oder Scheibenschieber, ausgelegt. Sie wird auf der Oberfläche des pneumatischen Antriebs montiert und mit der Antriebswelle nach DIN-Norm verbunden. Das abgedichtete Gehäuse enthält üblicherweise zwei Sensoren, die die Position der Antriebswelle überwachen und in den Extremstellungen signalisieren. Als Sensoren werden OMRON-Mikroschalter, induktive Sensoren oder Reed-Schalter verwendet. Die visuelle Anzeige der Position kann am Gehäuse der Einheit beobachtet werden, dort befindet sich ein 3D-Visueller Indikator ROT-GESCHLOSSEN und GRÜN-GEÖFFNET.

Die Luftaufbereitungseinheit ist dafür ausgelegt, Druckluft von Feuchtigkeits­tropfen und festen Partikeln zu reinigen, Kondensat zu entfernen, den Druck automatisch auf dem voreingestellten Niveau zu halten und Schmiermittel aus dem Behälter im Druckluftstrom an die Elemente des pneumatischen Systems zuzuführen.





Technische Parameter der Butterfly-Ventile Elephant WBV1432E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4V320-08 220V, LSU APL-210N, ATU AFC2000:

Nennweite DN, mm 40 - 300
Arbeitsdruck PN, bar 16
Arbeitstemperatur des Mediums t, ⁰C -20 bis +90
Arbeitsmedium Wasser, Mineralöle, Kohlenwasserstoffe, Öle, Fette
Durchflussrichtung doppelseitig
Verbindung zur Pipeline zwischengeflanscht
Korpusmaterial Gusseisen GGG50

Absperrklappen WBV1432E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Antrieb mit Rückstellfedern PPA-SA, 4V320-08 220V, LSU APL-210N, ATU AFC2000





Abmessungen und Maße der Absperrklappen Elephant WBV1432E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4V320-08 220V, LSU APL-210N, ATU AFC2000:

DN B, mm L, mm Hmm H2, mm E, mm B1, mm D, mm X, mm Y, mm
40 55 33 77 105 26 152 40 162 139
50 80 43 77 161 26 152 50 162 139
65 89 45 77 175 26 189 65 162 139
80 95 45 77 181 26 189 80 162 139
100 114 52 77 200 26 189 100 162 139
125 127 55 77 213 36 210 125 162 139
150 139 55 77 226 36 210 150 162 139
200 175 60 77 260 38 310 200 162 139
250 203 68 77 292 38 390 250 162 139
300 242 78 77 337 38 390 300 162 139

Skizze Schmetterlingsventile WBV1432E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4V320-08 220V, LSU APL-210N, ATU AFC2000





Materialien der Absperrklappen Elephant WBV1432E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4V320-08 220V, LSU APL-210N, ATU AFC2000:

Nr. Name Material
1 Körper Gusseisen GGG50
2 Scheibe 316L Stahl
3 Sitzdichtung EPDM
4 Oberer Schaft 316L Stahl
5 Unterer Schaft 316L Stahl
6, 11 Sicherungsring AISI 201 Stahl
7 Staubtuch NBR
8 Schaftdichtung NBR
9 Wellendichtung AISI 201 Stahl
10 Stecker Plastik

Skizze der Teile und Materialien Absperrklappen WBV1432E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4V320-08 220V, LSU APL-210N, ATU AFC2000





Technische Daten der SA Pneumatikaktuatoren

Design mit Rückholfedern
Nenn­druck PN, bar 12
Arbeitsdruck, bar 2...8
Arbeitsmedium Gefilterte Druckluft oder nicht aggressive Gase, Öle
Maximaler Partikeldurchmesser weniger als 30 µm2
Betriebstemperatur t, ⁰C - 20 bis +80 - 40 bis +80 (Niedertemperaturversion) - 20 bis +160 (in trockener Luft)
Einstellbereich ± 5 ° für die Rotation bei 0 ° und 90 °
Manuelle Übersteuerung Ist
Positionsanzeige offen/geschlossen
Betriebsumgebung innen und außen. (Alle internen und externen Teile sind korrosionsgeschützt beschichtet)





Materialien der SA Pneumatikaktuatorenteile:

Nr. Name Material
1 Gehäuse extrudiertes Aluminium
2 Seitenstecker Aluminiumguss
3 Gang Edelstahl
4 Kolben Stahl/Aluminium
5 Stecker Edelstahl
6 Kolbenring NBR
7 Federn Federstahl
8 Kolbenlager technischer Kunststoff
9 Kolbenring NBR
10 Stecker NBR
11 Druckring technischer Kunststoff
12 Ring technischer Kunststoff
13 Waschmaschine Edelstahl
14 Federklammer Edelstahl
15 Indikator Plastik
16 Blinkergehäuse Plastik
17 Lager technischer Kunststoff
18 Nocken Stahl
19 Lager NBR
20 Lager technischer Kunststoff
21 Lager technischer Kunststoff
22 Dichtungsring NBR
23 Dichtungsring NBR
24 Lager Edelstahl
25 Einstellmutter Edelstahl
26 Einstellschraube Edelstahl
27 Ärmel Aluminium

Materialskizze des SA Pneumatikaktuators





Technische Parameter des Pneumatikventils 4V320-08 220V:

Name Bedeutung
Art des Pneumatikventils Schieberventil
Arbeitsdruck, bar 1,5 ÷ 1,8
Versorgungsspannung, V 220 V
Gesamtleistung, Va 4.5
Kontrolle beidseitig elektromagnetisch
Betriebsfrequenz, Zyklen/Sek 5

Pneumatisches Ventil 4V320-08 220V





Abmessungen und Maße des Pneumatikventils 4V320-08 220V:

Pneumatisches Ventilmodell 4V320-08
A, mm 71.9
B, mm 45
C, mm 94.4
D, mm 27
E, mm 69
F, mm 40
Ich, mm 24
K, mm 40
L, mm 188.8
M, mm 69.4
N, mm 50
O, mm 82.4
P, mm 24
S, mm 20
T, mm 6.5
U, mm 2.4
V, mm 4
Hmm 82.4

Skizze der Abmessungen und Maße des Pneumatikventils 4V320-08 220V





Technische Parameter des Endschalterelements APL-210N:

Name Wert
Modell der Endschaltereinheit APL-210N
Maximale Spannung des Endschalters, V 250
Arbeitstemperatur, °C -40 bis +80
Lebensdauer, Jahre 10

Endschalter-Einheit APL-210N





Abmessungen und Maße der APL-210N Endschaltereinheit:

Modell Hmm L, mm B, mm D, mm D1, mm M
APL-210N 77 112 88 10 5 20x1.5

Skizze der Abmessungen und Maßeinheiten des Grenztasters APL-210N





Hauptparameter der AFC2000 Luftbehandlungseinheit:

Betriebsdruck, bar 8
Maximaldruck, bar 10
Einstellbarer Druckbereich, bar 0,5 ÷ 9
Aufbrechdruck, bar 15
Luftanschluss 1/4”
Betriebstemperatur, °C -5 bis +60
Partikelgröße filtern, µm 40
Ölviskosität ISO VG 32
Gewicht, kg 0,395
Set-Zusammensetzung Filter-Feuchtigkeitsabscheider, Druckregler, Schmiergerät, Halterung

Luftbehandlungseinheit AFC2000

Bewertungen (0)

Dokumentation
nullAir treatment unit AFC2000 ELEPHANT
nullLimit switch unit ELEPHANT APL-210N
nullPneumatic valve ELEPHANT 4V320-8 or 10 AC220V
nullButterfly valve Elephant WBV1432E-2W-Fb-H
nullPneumatic rotary actuator ELEPHANT PA-x-x double-acting and with return springs

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-34748DN10016 bar €341,77 0 Auf Lager
    D050-34778DN12516 bar €438,71 Ausverkauft
    D050-34808DN15016 bar €462,27 Ausverkauft
    D050-34838DN20016 bar €850,15 Ausverkauft
    D050-34867DN25016 bar €1.109,02 Ausverkauft
    D050-34895DN30016 bar €1.259,54 Ausverkauft
    D050-34926DN4016 bar €274,85 Ausverkauft
    D050-34956DN5016 bar €279,52 Ausverkauft
    D050-34986DN6516 bar €347,08 Ausverkauft
    D050-35016DN8016 bar €354,60 Ausverkauft
