Wasser-Schmetterlingsventil Elephant WBV1432E-2W-Fb-H, Gehäusematerial – Valve Elephant
Elephant  |  SKU: D050-34745

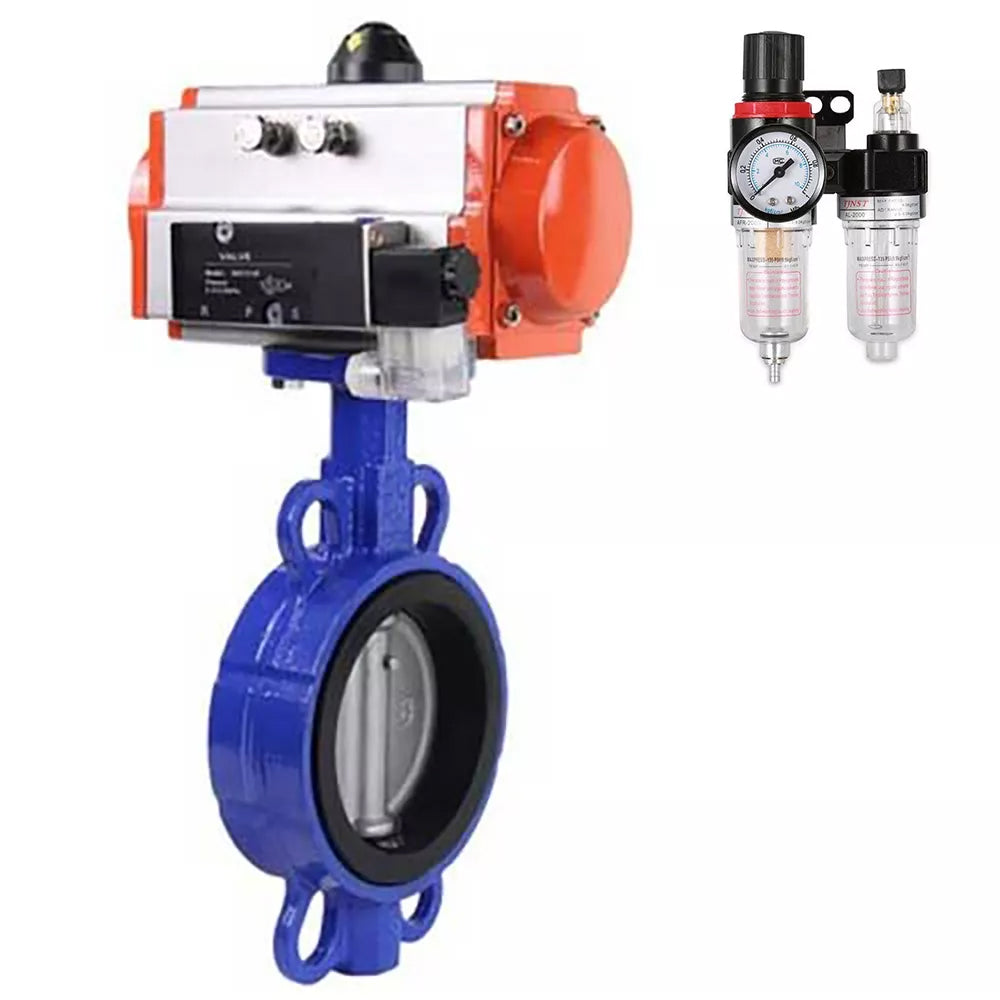

Wasser-Schmetterlingsventil Elephant WBV1432E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4V320-10 220V, ATU AFC2000

€286,62
inkl. MwSt. Versand wird beim Checkout berechnet.

Wasser-Schmetterlingsventil Elephant WBV1432E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4V320-10 220V, ATU AFC2000 - DN100 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Absperrklappenventil ist für den Einsatz als Absperr- oder Regelventil zur Durchflussregelung in Wärmelieferungssystemen, Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert.

Pneumatische doppeltwirkende Drehaktuatoren PA-DAXXX und pneumatische Drehaktuatoren mit Rückstellfeder PA-SA-XXX sind für die Automatisierung von industriellen Ventilsteuerungsprozessen mit einem maximalen Drehmoment von bis zu 2128 Nm ausgelegt.

Das pneumatische Ventil wird verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerungsaktion zu starten oder zu stoppen.

Die Luftaufbereitungseinheit ist dafür ausgelegt, Druckluft von Feuchtigkeits­tropfen und festen Partikeln zu reinigen, Kondensat zu entfernen, den Druck automatisch auf dem voreingestellten Niveau zu halten und Schmiermittel aus dem Behälter im Druckluftstrom zu den Elementen des pneumatischen Systems zuzuführen.





Technische Parameter der Butterfly-Ventile Elephant WBV1432E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4V320-10 220V, ATU AFC2000:

Nennweite DN, mm 40 - 300
Arbeitsdruck PN, bar 16
Arbeitstemperatur des Mediums t, ⁰C -20 bis +90
Arbeitsmedium Wasser, Mineralöle, Kohlenwasserstoffe, Öle, Fette
Durchflussrichtung doppelseitig
Verbindung zur Pipeline zwischengeflanscht
Korpusmaterial Gusseisen GGG50

Absperrklappen WBV1432E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4V320-10 220V, ATU AFC2000





Abmessungen und Maße der Absperrklappen Elephant WBV1432E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4V320-10 220V, ATU AFC2000:

DN B, mm L, mm H2, mm E, mm B1, mm D, mm X, mm Y, mm
40 55 33 105 26 152 40 162 139
50 80 43 161 26 152 50 162 139
65 89 45 175 26 189 65 162 139
80 95 45 181 26 189 80 162 139
100 114 52 200 26 189 100 162 139
125 127 55 213 36 210 125 162 139
150 139 55 226 36 210 150 162 139
200 175 60 260 38 310 200 162 139
250 203 68 292 38 390 250 162 139
300 242 78 337 38 390 300 162 139

Skizze Schmetterlingsventile WBV1432E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4V320-10 220V, ATU AFC2000





Materialien der Absperrklappen Elephant WBV1432E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4V320-10 220V, ATU AFC2000:

Nr. Name Material
1 Körper Gusseisen GGG50
2 Scheibe 316L Stahl
3 Sitzdichtung EPDM
4 Oberer Schaft 316L Stahl
5 Unterer Schaft 316L Stahl
6, 11 Sicherungsring AISI 201 Stahl
7 Staubtuch NBR
8 Schaftdichtung NBR
9 Wellendichtung AISI 201 Stahl
10 Stecker Plastik

Skizze der Teile und Materialien Absperrklappen WBV1432E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4V320-10 220V, ATU AFC2000





Technische Daten der SA Pneumatikaktuatoren

Design mit Rückholfedern
Nenn­druck PN, bar 12
Arbeitsdruck, bar 2...8
Arbeitsmedium Gefilterte Druckluft oder nicht aggressive Gase, Öle
Maximaler Partikeldurchmesser weniger als 30 µm2
Betriebstemperatur t, ⁰C - 20 bis +80 - 40 bis +80 (Niedertemperaturversion) - 20 bis +160 (in trockener Luft)
Einstellbereich ± 5 ° für die Rotation bei 0 ° und 90 °
Manuelle Übersteuerung Ist
Positionsanzeige offen/geschlossen
Betriebsumgebung innen und außen. (Alle internen und externen Teile sind korrosionsgeschützt beschichtet)





Materialien der SA Pneumatikaktuatorenteile:

Nr. Name Material
1 Gehäuse extrudiertes Aluminium
2 Seitenstecker Aluminiumguss
3 Gang Edelstahl
4 Kolben Stahl/Aluminium
5 Stecker Edelstahl
6 Kolbenring NBR
7 Federn Federstahl
8 Kolbenlager technischer Kunststoff
9 Kolbenring NBR
10 Stecker NBR
11 Druckring technischer Kunststoff
12 Ring technischer Kunststoff
13 Waschmaschine Edelstahl
14 Federklammer Edelstahl
15 Indikator Plastik
16 Blinkergehäuse Plastik
17 Lager technischer Kunststoff
18 Nocken Stahl
19 Lager NBR
20 Lager technischer Kunststoff
21 Lager technischer Kunststoff
22 Dichtungsring NBR
23 Dichtungsring NBR
24 Lager Edelstahl
25 Einstellmutter Edelstahl
26 Einstellschraube Edelstahl
27 Ärmel Aluminium

Materialskizze des SA Pneumatikaktuators





Technische Parameter des Pneumatikventils 4V320-10 220V:

Name Bedeutung
Art des Pneumatikventils Schieberventil
Arbeitsdruck, bar 1,5 ÷ 1,8
Versorgungsspannung, V 220 V
Gesamtleistung, Va 4.5
Kontrolle beidseitig elektromagnetisch
Betriebsfrequenz, Zyklen/Sek 5

Pneumatisches Ventil 4V320-10 220V





Abmessungen und Maße des Pneumatikventils 4V320-10 220V:

Pneumatisches Ventilmodell 4V320-10
A, mm 71.9
B, mm 45
C, mm 94.4
D, mm 27
E, mm 69
F, mm 40
Ich, mm 24
K, mm 40
L, mm 188.8
M, mm 69.4
N, mm 50
O, mm 82.4
P, mm 24
S, mm 20
T, mm 6.5
U, mm 2.4
V, mm 4
Hmm 82.4

Skizze der Abmessungen und Maße des Pneumatikventils 4V320-10 220V





Hauptparameter der AFC2000 Luftbehandlungseinheit:

Betriebsdruck, bar 8
Maximaldruck, bar 10
Einstellbarer Druckbereich, bar 0,5 ÷ 9
Aufbrechdruck, bar 15
Luftanschluss 1/4”
Betriebstemperatur, °C -5 bis +60
Partikelgröße filtern, µm 40
Ölviskosität ISO VG 32
Gewicht, kg 0,395
Set-Zusammensetzung Filter-Feuchtigkeitsabscheider, Druckregler, Schmiergerät, Halterung

Luftbehandlungseinheit AFC2000

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG50
  • Maximal zulässige Temperatur
    120 °C
  • Verbindungstyp
    kompakt geflanscht
  • Steuerungstyp
    Pneumatischer Antrieb
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM
  • Beschichtungstyp
    unbeschichtet
  • Disc material
    Edelstahl AISI 316L
  • Drehmoment
    59 Nm
  • Manuelle Übersteuerung
    NEIN
  • Endschalter
    NEIN
  • Feedback sensor
    NEIN
  • Versorgungsspannung
    220 V
  • Typ des pneumatischen Antriebs
    mit Rückholfedern
  • Drehwinkel
    90°

Bewertungen (0)

Dokumentation
nullAir treatment unit AFC2000 ELEPHANT
nullPneumatic valve ELEPHANT 4V320-8 or 10 AC220V
nullButterfly valve Elephant WBV1432E-2W-Fb-H
nullPneumatic rotary actuator ELEPHANT PA-x-x double-acting and with return springs
