Wasser-Schmetterlingsventil Elephant WBV1432E-2W-Fb-H, Wafer, Gehäuse – Valve Elephant
Elephant  |  SKU: D050-62260

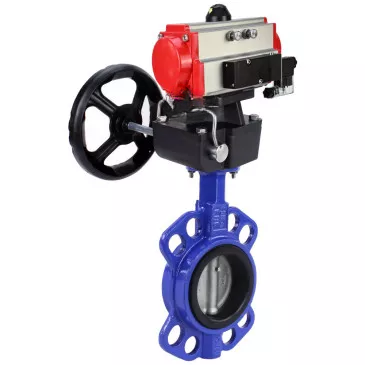

Wasser-Schmetterlingsventil Elephant WBV1432E-2W-Fb-H, Wafer, Gehäuse - Gusseisen GGG50, Scheibe - Edelstahl 316L, Dichtung - EPDM, mit pneumatischem Antrieb PA-DA, mit pneumatischem Verteiler 4V320-10 220V, manuelle Übersteuerung MON

€338,80
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Elephant WBV1432E-2W-Fb-H Schmetterlingsventile sind für den Einsatz als Absperr- oder Regelventile zur Durchflussregelung in Wärmelieferungssystemen, Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Industriezweigen konzipiert.

Das Pneumatikventil Elephant 4V320-10 220V wird verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerwirkung zu starten oder zu stoppen.





Technische Parameter Drehscheiben-Absperrklappen Elephant WBV1432E-2W-Fb-H, Wafer, Gehäuse - Gusseisen GGG50, Dichtung - EPDM

Parameter Wert
Nenn-Druck PN, bar 16
Rohrleitungsanschluss Wafertyp
Ventiltyp Absperrklappe
Steuerungstyp Pneumatischer Antrieb
Herstellungsland China





Abmessungen und Maße von Butterfly-Ventilen Elephant WBV1432E-2W-Fb-H, Wafer, Gehäuse - Gusseisen GGG50, Dichtung - EPDM

DN L D H F L1 E
40 33 75 160 98 153 120
50 43 84,5 241 115 174 120
65 45 104,5 264 115 174 120
80 45 123,5 276 135 216 133
100 52 139,5 314 135 216 133
125 55 169,5 340 135 216 133
150 55 196 365 160 279 180
200 60 247 435 193 308 180
250 68 304 495 210 405 195
300 78 358 579 210 405 195

Skizze von Drehscheiben-Absperrklappen Elephant WBV1432E-2W-Fb-H, Wafer, Gehäuse - Gusseisen GGG50, Dichtung - EPDM





Tabelle der Teile und Materialien für Schmetterlingsklappenventile Elephant WBV1432E-2W-Fb-H, Wafer, Gehäuse - Gusseisen GGG50, Dichtung - EPDM

NEIN. Teilename Material
1 Gehäuse Gusseisen GGG50
2 Scheibe Edelstahl 316L
3 Sitzdichtung EPDM
4 Oberer Schaft Edelstahl 316L
5 Unterer Schaft Edelstahl 316L
6, 11 Sicherungsring Edelstahl AISI 201
7 Staubschutzhülle NBR
8 Schaftdichtung NBR
9 Einfügen Edelstahl AISI 201
10 Stecker Plastik
Skizze der Teile und Materialien von Schmetterlings-Scheibenabsperrklappen Elephant WBV1432E-2W-Fb-H, Wafer, Gehäuse - Gusseisen GGG50, Dichtung - EPDM





Technische Parameter des Pneumatikventils Elephant 4V320-10 220V

Name Wert
Art des Pneumatikventils Spule
Pneumatisches Ventilmodell 4V320-10 220 V
Betriebsdruck, bar 1,5 ÷ 1,8
Versorgungsspannung, V 220 V
Betätigungsfrequenz, Zyklen/Sek 5


Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Grauguss GG25
  • Maximal zulässige Temperatur
    120 °C
  • Verbindungstyp
    kompakt geflanscht
  • Typ der Dichtung
    EPDM
  • Disc material
    Edelstahl AISI 316L

Bewertungen (0)

Dokumentation
nullPneumatic valve ELEPHANT 4V320-8 or 10 AC220V
nullButterfly valve Elephant WBV1432E-2W-Fb-H

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-62260DN4016 bar €338,80 Ausverkauft
    D050-62290DN5016 bar €297,87 Ausverkauft
    D050-62291DN6516 bar €303,83 Ausverkauft
    D050-62292DN8016 bar €456,84 Ausverkauft
    D050-62293DN10016 bar €422,72 Ausverkauft
    D050-62294DN12516 bar €460,83 Ausverkauft
    D050-62261DN15016 bar €569,63 Ausverkauft
    D050-62262DN20016 bar €756,57 Ausverkauft
    D050-62263DN25016 bar €1.087,66 Ausverkauft
    D050-62264DN30016 bar €1.292,60 Ausverkauft
