Wasser-Schmetterlingsventil Elephant WBV1432N-2W-Fb-H, Gehäusematerial – Valve Elephant
Elephant  |  SKU: D050-36595

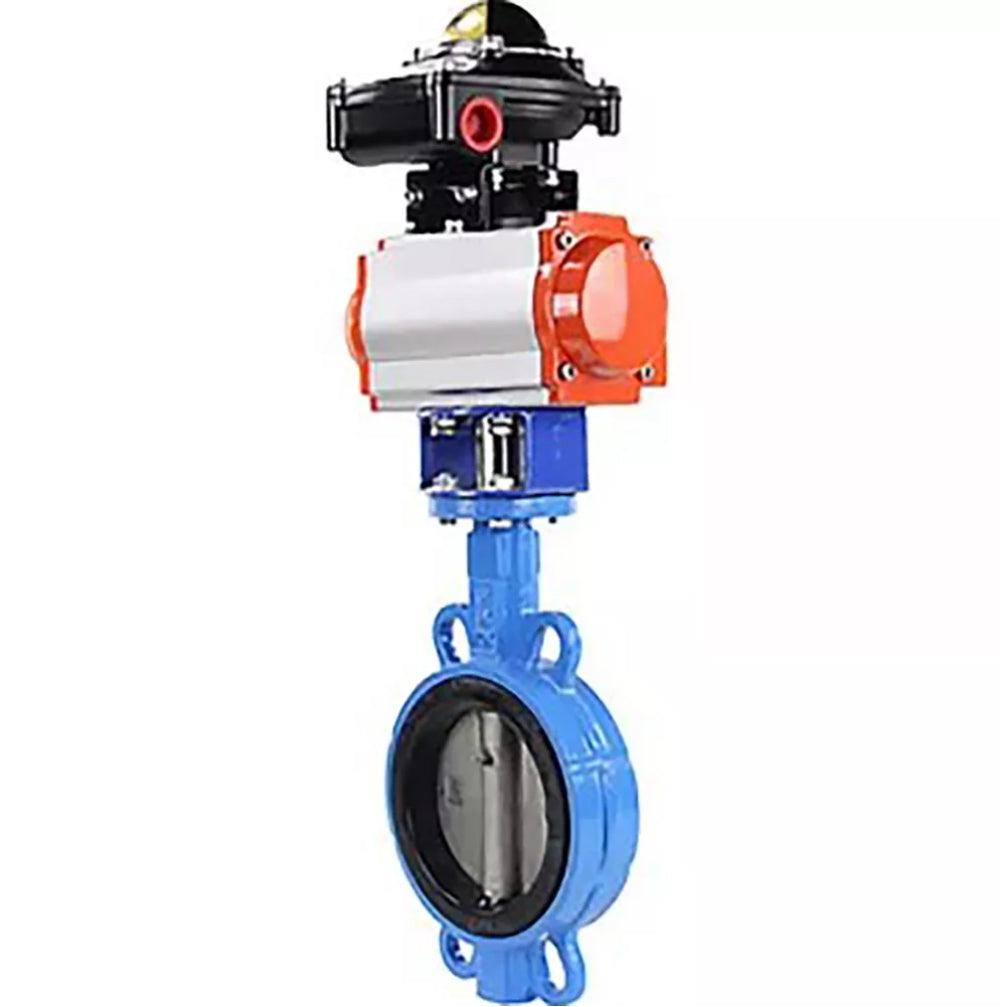

Wasser-Schmetterlingsventil Elephant WBV1432N-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V, LSU APL-510N-EX

€242,98
inkl. MwSt. Versand wird beim Checkout berechnet.

Wasser-Schmetterlingsventil Elephant WBV1432N-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V, LSU APL-510N-EX - DN40 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Absperrklappenventil Modell WBV1432N-2W-Fb PA-DA 4V320-10 AC220V APL-510N-EX 4V320-08 220V ist für den Einsatz als Absperr- oder Regelventile zur Steuerung von Durchflüssen in Heizungsanlagen, Wasserversorgung, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert.

PA-DA Pneumatikaktuatoren sind für die Automatisierung des Steuerungsprozesses von industriellen Absperrventilen - Schiebern, Kugelhähnen - konzipiert. Pneumatikaktuatoren sind für den Betrieb sowohl im Innen- als auch im Außenbereich ausgelegt. Alle internen und externen Teile sind korrosionsbeständig beschichtet.

Pneumatische Antriebe 4V320-10 220 V werden zur Steuerung in pneumatischen Systemen mit NAMUR-Andockfläche verwendet, zur Montage der Antriebe durch Durchgangslöcher im Gehäuse.

Die APL-510N-EX Endschalterbox ist ein elektrisches Gerät, das dazu dient, den Arbeitskreis zu öffnen und zu schließen und die Positionen des Absperrkörpers von Rohrleitungsventilen zu visualisieren. In einem abgedichteten Gehäuse befinden sich in der Regel zwei mechanische Schalter, die für Spannungen bis zu 250 V ausgelegt sind, welche die Position des Stellantriebs überwachen und in den Endstellungen signalisieren. Sie sind auf der Oberseite der Stellantriebsfläche montiert. Im oberen Teil der Endschaltereinheit befindet sich eine zweifarbige visuelle Indikator-Halbkugel. Wenn das angeschlossene Rohrarmatur geschlossen ist, ist nur der rote Teil der Halbkugel mit der Aufschrift CLOSED sichtbar; wenn es geöffnet ist, ist nur der gelbe Teil mit der Aufschrift OPEN sichtbar. Dieser visuelle Indikator ist aus der Entfernung gut sichtbar, was die Inspektion der Ausrüstung vereinfacht, und der Farbunterschied zwischen der offenen und geschlossenen Position verringert die Wahrscheinlichkeit einer Fehlinterpretation der Informationen. Durch die Verwendung der BCV ist es möglich, Informationen über die Position von Rohrleitungsventilen (offen/geschlossen) an automatisierte Steuerungssysteme zu übertragen, was die Zuverlässigkeit des Systems als Ganzes erhöht und die Diagnose im Falle einer Fehlererkennung vereinfacht.





Technische Parameter des Water Butterfly Valve Elephant WBV1432N-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V, LSU APL-510N-EX:

Nennweite DN, mm 40 - 300
Arbeitsdruck PN, bar 16
Arbeitstemperatur des Mediums t, ⁰C -20 bis +90 (kurzfristig bis +120)
Arbeitsmedium Wasser, Mineralöle, Kohlenwasserstoffe, Öle, Fette
Durchflussrichtung doppelseitig
Verbindung zur Pipeline zwischengeflanscht
Korpusmaterial Gusseisen GGG50
Dichtungsmaterial NBR
Lebensdauer, Jahre 10

Absperrklappen WBV1432N-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V, LSU APL-510N-EX





Abmessungen und Maße von Absperrklappen Elephant WBV1432N-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V, LSU APL-510N-EX:

DN A, mm C, mm K, mm L1, mm E, mm
40 114 153 121.4 153 34
50 131 174 121.4 174 43
65 140 174 121.4 174 46
80 150 216 121.4 216 46
100 163 216 121.4 216 52
125 178 279 121.4 279 56
150 191 279 121.4 279 56
200 238 308 121.4 308 60
250 285 405 121.4 405 68
300 315 465 121.4 465 78

Skizze Absperrklappen WBV1432N-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V, LSU APL-510N-EX





Materialien der Absperrklappen Elephant WBV1432N-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V, LSU APL-510N-EX:

Nr. Name Material
1 Körper Gusseisen GGG50
2 Sitzdichtung NBR
3 Scheibe Edelstahl 316L
4 Stängel Edelstahl AISI 416
5 Stift Edelstahl AISI 420
6 Ärmel PTFE
7 O-Ring NBR
8 Platte Kohlenstoffstahl

Skizze der Teile und Materialien Schmetterlingsventile WBV1432N-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V, LSU APL-510N-EX





Technische Daten der PA-DA Pneumatikaktuatoren:

Design Doppelwirkung
Nenn­druck PN, bar 12
Arbeitsdruck, bar 2...8
Arbeitsmedium Gefilterte Druckluft oder nicht aggressive Gase, Öle
Maximaler Partikeldurchmesser weniger als 30 µm2
Betriebstemperatur t, ⁰C - 20 bis +80 - 40 bis +80 (Niedertemperaturversion) - 20 bis +160 (in trockener Luft)
Einstellbereich ± 5 ° für die Rotation bei 0 ° und 90 °
Manuelle Übersteuerung Ist
Positionsanzeige offen/geschlossen
Betriebsumgebung innen und außen. (Alle internen und externen Teile sind korrosionsgeschützt beschichtet)


PA-DA pneumatischer Antrieb





PA-DA pneumatischer Antriebskomponenten-Materialien:

Nr. Name Material
1 Gehäuse extrudiertes Aluminium
2 Seitenstecker Aluminiumguss
3 Gang Edelstahl
4 Kolben Stahl/Aluminium
5 Stecker Edelstahl
6 Kolbenring NBR
7 Federn Federstahl
8 Kolbenlager technischer Kunststoff
9 Kolbenring NBR
10 Stecker NBR
11 Druckring technischer Kunststoff
12 Ring technischer Kunststoff
13 Waschmaschine Edelstahl
14 Federklammer Edelstahl
15 Indikator Plastik
16 Blinkergehäuse Plastik
17 Lager technischer Kunststoff
18 Nocken Stahl
19 Lager NBR
20 Lager technischer Kunststoff
21 Lager technischer Kunststoff
22 Dichtungsring NBR
23 Dichtungsring NBR
24 Lager Edelstahl
25 Einstellmutter Edelstahl
26 Einstellschraube Edelstahl
27 Ärmel Aluminium
Teile- und Materialskizze des PA-DA Pneumatikaktuators





Technische Parameter des Pneumatikventils 4V320-10 220V:

Name Bedeutung
Art des Pneumatikventils Schieberventil
Arbeitsdruck, bar 1,5 ÷ 1,8
Versorgungsspannung, V 220 V
Gesamtleistung, Va 4.5
Kontrolle beidseitig elektromagnetisch
Betriebsfrequenz, Zyklen/Sek 5

Pneumatisches Ventil 4V320-10 220V





Abmessungen und Maße des Pneumatikventils 4V320-10 220V:

Pneumatisches Ventilmodell 4V320-10
A, mm 71.9
B, mm 45
C, mm 94.4
D, mm 27
E, mm 69
F, mm 40
Ich, mm 24
K, mm 40
L, mm 188.8
M, mm 69.4
N, mm 50
O, mm 82.4
P, mm 24
S, mm 20
T, mm 6.5
U, mm 2.4
V, mm 4
Hmm 82.4

Skizze der Abmessungen und Maße des Pneumatikventils 4V320-10 220V





Eigenschaften der Endschaltereinheit APL-510N-EX:

Parameter Bedeutung
Gehäuse allwetter IP67/ NEMA4 4X,7,9
explosionsgeschützt E EX d IIC T6
Kompatible Geräte Vierteldrehungs-Pneumatikaktuatoren;
- alle Aktuatoren mit einer Wellenrotation um 90
Voller Drehwinkel 90°
Kabelverschraubungen 2 x NPT 3/4"
Elektrischer Anschluss Schraubklemmen 8 Punkte (0,08 - 2,5) mm2
Gewinde der Kabelverschraubung 2 x NPT 3/4"
Art des visuellen Indikators zweifarbige Hemisphäre: OPEN (Offen) - gelb CLOSED (Geschlossen) - rot
Schalter/Sensoren zwei mechanische Schalter zwei Näherungssensoren
Nennspannung, V 250
Nennstrom, A 16
Zulässige Umgebungstemperatur, °C -20 bis +66
Durchschnittliche Lebensdauer, Zyklen 10 000 000
Gewicht, kg 1.8

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG50
  • Maximal zulässige Temperatur
    120 °C
  • Verbindungstyp
    kompakt geflanscht
  • Steuerungstyp
    Pneumatischer Antrieb
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    NBR
  • Disc material
    Edelstahl AISI 316L
  • Explosionsgeschützt
    Ja
  • Drehmoment
    20 Nm
  • Manuelle Übersteuerung
    NEIN
  • Endschalter
    Ja
  • Feedback sensor
    Endschalter
  • Versorgungsspannung
    220 V
  • Typ des pneumatischen Antriebs
    Doppelwirkung
  • Drehwinkel
    90°
