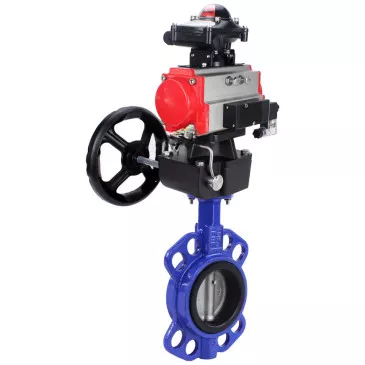

Wasser-Schmetterlingsventil Elephant WBV1432N-2W-Fb-H, Wafer, Gehäuse - Gusseisen GGG50, NBR-Dichtung, mit pneumatischem Antrieb PA-DA, mit pneumatischem Verteiler 4V320-10 220V, LSU APL-210N, manuelle Übersteuerung MON

Elephant WBV1432N-2W-Fb-H Schmetterlingsventile sind für den Einsatz als Absperr- oder Regelventile zur Durchflussregelung in Wärmelieferungssystemen, Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Industriezweigen konzipiert.

Das Pneumatikventil Elephant 4V320-10 220V wird verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerwirkung zu starten oder zu stoppen.

Die Elephant APL-210N Endschalter-Einheit ist ein elektrotechnisches Gerät, das dazu entwickelt wurde, den Arbeitskreis zu öffnen und zu schließen sowie die Positionen des Absperrkörpers von Rohrleitungsventilen zu visualisieren. In einem versiegelten Gehäuse befinden sich in der Regel zwei mechanische Schalter, die für eine Spannung bis zu 250 V ausgelegt sind, welche die Position des Betätigerstabs überwachen und Extrempositionen signalisieren. Sie sind auf der Oberseite der Betätigeroberfläche montiert. Im oberen Teil der Endschalter-Einheit befindet sich eine zweifarbige visuelle Indikator-Halbkugel. Wenn die angeschlossene Rohrarmatur geschlossen ist, ist nur der rote Teil der Halbkugel mit der Aufschrift GESCHLOSSEN sichtbar; wenn sie geöffnet ist, ist nur der gelbe Teil mit der Aufschrift OFFEN sichtbar. Dieser visuelle Indikator ist aus der Ferne gut sichtbar, was die Inspektion der Ausrüstung vereinfacht, und der Farbunterschied zwischen offener und geschlossener Position verringert die Wahrscheinlichkeit einer Fehlinterpretation der Informationen. Dank der Verwendung des BCV wird es möglich, Informationen über die Position von Rohrleitungsventilen (offen/geschlossen) an automatisierte Steuerungssysteme zu übertragen, was die Zuverlässigkeit des Gesamtsystems erhöht und die Diagnose im Fehlerfall vereinfacht.

Der Elephant MON manuelle Doppelumdrehungsantrieb mit Schneckengetriebe und HDM-Reduziergetriebe ermöglicht die manuelle Einstellung der erforderlichen Positionierung des Absperrventils durch eine Vierteldrehung und dient als Alternative zu pneumatischen, elektrischen oder hydraulischen Vierteldrehungsantrieben. Geeignet für den Innen- und Außenbereich. Das modulare Design der manuellen Übersteuerung ist darauf ausgelegt, die effizienteste und effektivste Lösung für das gesamte Spektrum der manuellen Übersteuerungsanwendungen zu bieten.

Die AFC2000 Luftaufbereitungseinheit ist dafür ausgelegt, Druckluft von Feuchtigkeitstropfen und festen Partikeln zu reinigen, Kondensat zu entfernen, den Druck automatisch auf einem voreingestellten Niveau zu halten und Schmiermittel aus dem Tank dem Druckluftstrom zuzuführen, um die Elemente des pneumatischen Systems mit einer großen Kapazitätsspanne von 500 Litern/Minute bis 10.000 Litern/Minute zu versorgen. Der Schmierstoffgeber (Ölzerstäuber) fügt dem pneumatischen System Öl mit einer Viskosität von 32 mm²/s (=cSt) bei 40°C zur weiteren Schmierung der Steuerkomponenten - pneumatische Zylinder und pneumatische Ventile - hinzu.

Technische Parameter Drehscheiben-Absperrklappen Elephant WBV1432N-2W-Fb-H, Wafer, Gehäuse - Gusseisen GGG50, Dichtung - NBR

Abmessungen und Maße von Butterfly-Ventilen Elephant WBV1432N-2W-Fb-H, Wafer, Gehäuse - Gusseisen GGG50, Dichtung - NBR

Skizze von Drehscheiben-Absperrklappen Elephant WBV1432N-2W-Fb-H, Wafer, Gehäuse - Gusseisen GGG50, Dichtung - NBR

Tabelle der Teile und Materialien für Schmetterlingsklappenventile Elephant WBV1432N-2W-Fb-H, Wafer, Gehäuse - Gusseisen GGG50, Dichtung - NBR

Technische Parameter des Pneumatikventils Elephant 4V320-10 220V

Technische Parameter des Endschalterelements Elephant APL-210N

Teile- und Materialtabelle für Elephant APL-210N Endschalter-Einheit

Technische Parameter der Handräder Elephant MON

Teile- und Materialtabelle für das Handrad Elephant MON
