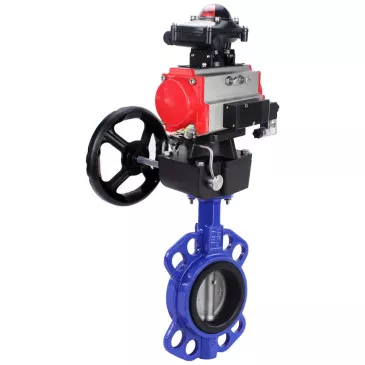

Wasser-Schmetterlingsventil Elephant WBV1432N-2W-Fb-H, Wafer, Gehäuse - Gusseisen GGG50, NBR-Dichtung, mit pneumatischem Antrieb PA-DA, mit pneumatischem Verteiler 4V320-10 220V, LSU APL-410N Ex, manuelle Übersteuerung MON

Elephant WBV1432N-2W-Fb-H Schmetterlingsventile sind für den Einsatz als Absperr- oder Regelventile zur Durchflussregelung in Wärmelieferungssystemen, Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Industriezweigen konzipiert.

Das Pneumatikventil Elephant 4V320-10 220V wird verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerwirkung zu starten oder zu stoppen.

Die Elephant APL-410N EX Endschaltereinheit ist ein elektrotechnisches Gerät, das dazu dient, den Arbeitskreis zu öffnen und zu schließen sowie die Positionen des Absperrkörpers von Rohrleitungsventilen zu visualisieren. In einem versiegelten Gehäuse befinden sich in der Regel zwei mechanische Schalter, die für Spannungen bis zu 250 V ausgelegt sind, die die Position des Betätigerstabs überwachen und Extrempositionen signalisieren. Sie sind auf der Oberseite der Betätigeroberfläche montiert. Im oberen Teil der Endschaltereinheit befindet sich eine zweifarbige visuelle Indikator-Halbkugel. Wenn die angeschlossene Rohrarmatur geschlossen ist, ist nur der rote Teil der Halbkugel mit der Aufschrift CLOSED sichtbar; ist sie geöffnet, ist nur der gelbe Teil mit der Aufschrift OPEN sichtbar. Dieser visuelle Indikator ist aus der Ferne gut sichtbar, was die Inspektion der Ausrüstung vereinfacht, und der Farbunterschied zwischen offener und geschlossener Position verringert die Wahrscheinlichkeit einer Fehlinterpretation der Informationen. Dank der Verwendung des BCV wird es möglich, Informationen über die Position von Rohrleitungsventilen (offen/geschlossen) an automatisierte Steuerungssysteme zu übertragen, was die Zuverlässigkeit des Gesamtsystems erhöht und die Diagnose im Fehlerfall vereinfacht.

Der Elephant MON manuelle Doppelumdrehungsantrieb mit Schneckengetriebe und HDM-Reduziergetriebe ermöglicht die manuelle Einstellung der erforderlichen Positionierung des Absperrventils durch eine Vierteldrehung und dient als Alternative zu pneumatischen, elektrischen oder hydraulischen Vierteldrehungsantrieben. Geeignet für den Innen- und Außenbereich. Das modulare Design der manuellen Übersteuerung ist darauf ausgelegt, die effizienteste und effektivste Lösung für das gesamte Spektrum der manuellen Übersteuerungsanwendungen zu bieten.

Die AFC2000 Luftaufbereitungseinheit ist dafür ausgelegt, Druckluft von Feuchtigkeits-Tröpfchen und festen Partikeln zu reinigen, Kondensat zu entfernen, den Druck automatisch auf einem voreingestellten Niveau zu halten und Schmiermittel aus dem Tank dem Druckluftstrom zu den Elementen des pneumatischen Systems mit einem großen Kapazitätsbereich von 500 Litern/Minute bis 10.000 Litern/Minute zuzuführen. Der Schmierstoffgeber (Ölzerstäuber) fügt dem pneumatischen System Öl mit einer Viskosität von 32 mm²/s (=cSt) bei 40°C zur weiteren Schmierung der Steuerelemente - pneumatische Zylinder und pneumatische Ventile - hinzu.

Technische Parameter Drehscheiben-Absperrklappen Elephant WBV1432N-2W-Fb-H, Wafer, Gehäuse - Gusseisen GGG50, Dichtung - NBR

Abmessungen und Maße von Butterfly-Ventilen Elephant WBV1432N-2W-Fb-H, Wafer, Gehäuse - Gusseisen GGG50, Dichtung - NBR

Skizze von Drehscheiben-Absperrklappen Elephant WBV1432N-2W-Fb-H, Wafer, Gehäuse - Gusseisen GGG50, Dichtung - NBR

Technische Parameter des Pneumatikventils Elephant 4V320-10 220V

Technische Parameter des Endschalterelements Elephant APL-410N EX

Teile- und Materialtabelle für Elephant APL-410N EX Endschalter-Einheit

Technische Parameter der Handräder Elephant MON

Teile- und Materialtabelle für das Handrad Elephant MON
