Wasser-Schmetterlingsventil Elephant WBV1432N-2W-Fb-H, Wafer, Gehäuse – Valve Elephant
Elephant  |  SKU: D050-62320

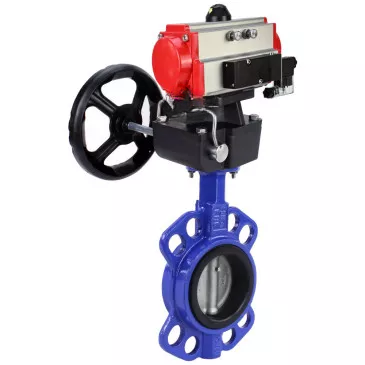

Wasser-Schmetterlingsventil Elephant WBV1432N-2W-Fb-H, Wafer, Gehäuse - GGG50 Gusseisen, Scheibe - Edelstahl 316L, NBR-Dichtung, mit pneumatischem Antrieb PA-DA, mit pneumatischem Verteiler 4V320-10 220V, manuelle Übersteuerung MON

€250,57
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Elephant WBV1432N-2W-Fb-H Schmetterlingsventile sind für den Einsatz als Absperr- oder Regelventile zur Durchflussregelung in Wärmelieferungssystemen, Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Industriezweigen konzipiert.

Das Pneumatikventil Elephant 4V320-10 220V wird verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerwirkung zu starten oder zu stoppen.







Technische Parameter Drehscheiben-Absperrklappen Elephant WBV1432N-2W-Fb-H, Wafer, Gehäuse - Gusseisen GGG50, Dichtung - NBR

Parameter Wert
Nenn-Druck PN, bar 16
Rohrleitungsanschluss Wafertyp
Ventiltyp Absperrklappe
Steuerungstyp Pneumatischer Antrieb
Herstellungsland China





Abmessungen und Maße von Butterfly-Ventilen Elephant WBV1432N-2W-Fb-H, Wafer, Gehäuse - Gusseisen GGG50, Dichtung - NBR

DN L D H F L1 E
40 34 65 180 98 153 120
50 43 65 203 115 174 120
65 46 65 223 115 174 120
80 46 65 245 135 216 133
100 52 90 275 135 216 133
125 56 90 303 160 279 180
150 56 90 331 160 279 180
200 60 125 410 193 308 180
250 68 125 490 210 405 195
300 78 150 560 237 465 195

Skizze von Drehscheiben-Absperrklappen Elephant WBV1432N-2W-Fb-H, Wafer, Gehäuse - Gusseisen GGG50, Dichtung - NBR





Tabelle der Teile und Materialien für Schmetterlingsklappenventile Elephant WBV1432N-2W-Fb-H, Wafer, Gehäuse - Gusseisen GGG50, Dichtung - NBR

NEIN. Teilename Material
1 Gehäuse Gusseisen GGG50
2 Scheibe Edelstahl 316L
3 Sitzdichtung EPDM
4 Oberer Schaft Edelstahl 316L
5 Unterer Schaft Edelstahl 316L
6, 11 Sicherungsring Edelstahl AISI 201
7 Staubschutzhülle NBR
8 Schaftdichtung NBR
9 Einfügen Edelstahl AISI 201
10 Stecker Plastik
Skizze der Teile und Materialien von Schmetterlings-Scheibenabsperrklappen Elephant WBV1432N-2W-Fb-H, Wafer, Gehäuse - Gusseisen GGG50, Dichtung - NBR





Technische Parameter des Pneumatikventils Elephant 4V320-10 220V

Name Wert
Art des Pneumatikventils Spule
Pneumatisches Ventilmodell 4V320-10 220 V
Betriebsdruck, bar 1,5 ÷ 1,8
Versorgungsspannung, V 220 V
Betätigungsfrequenz, Zyklen/Sek 5

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG50/EN-GJS-500-7
  • Maximal zulässige Temperatur
    120 °C
  • Verbindungstyp
    kompakt geflanscht
  • Typ der Dichtung
    NBR
  • Disc material
    Edelstahl AISI 316L

Bewertungen (0)

Dokumentation
nullPneumatic valve ELEPHANT 4V320-8 or 10 AC220V
nullButterfly valve Elephant WBV1432N-2W-Fb-H DN40-300
