Wasser-Schmetterlingsventil Elephant WBV1616E-2W-Fb-H, Gehäusematerial – Valve Elephant
1 9
Elephant  |  SKU: D050-29846

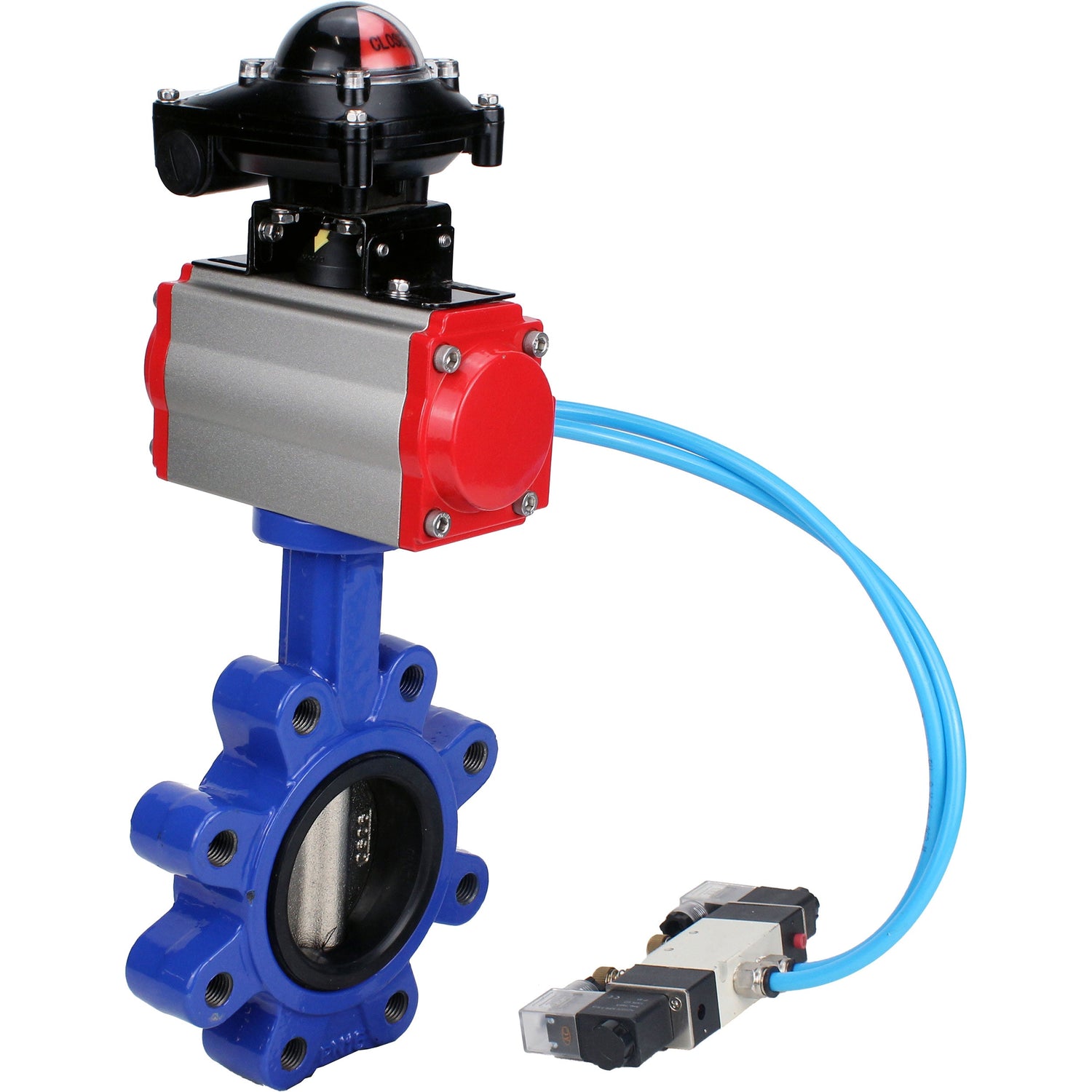

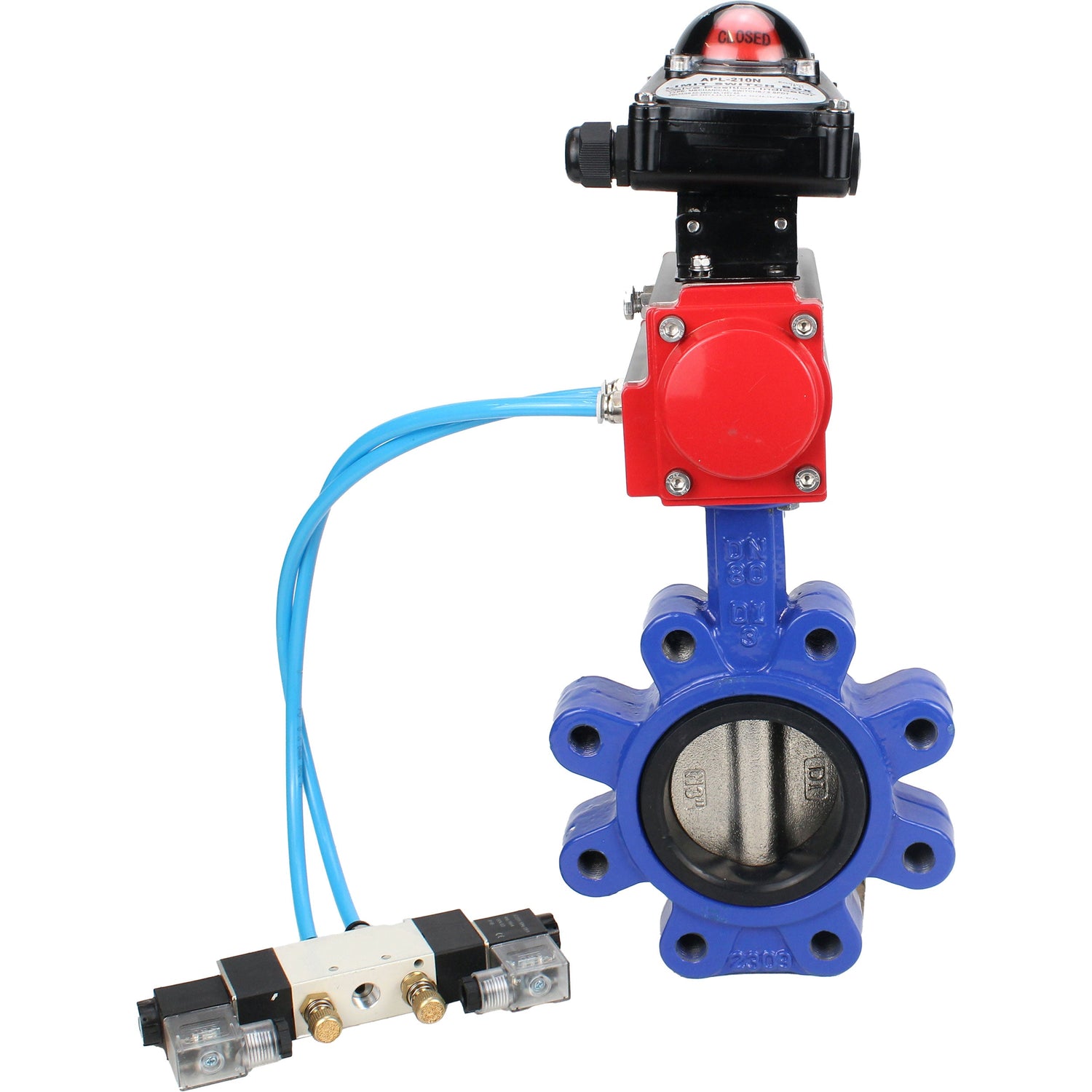

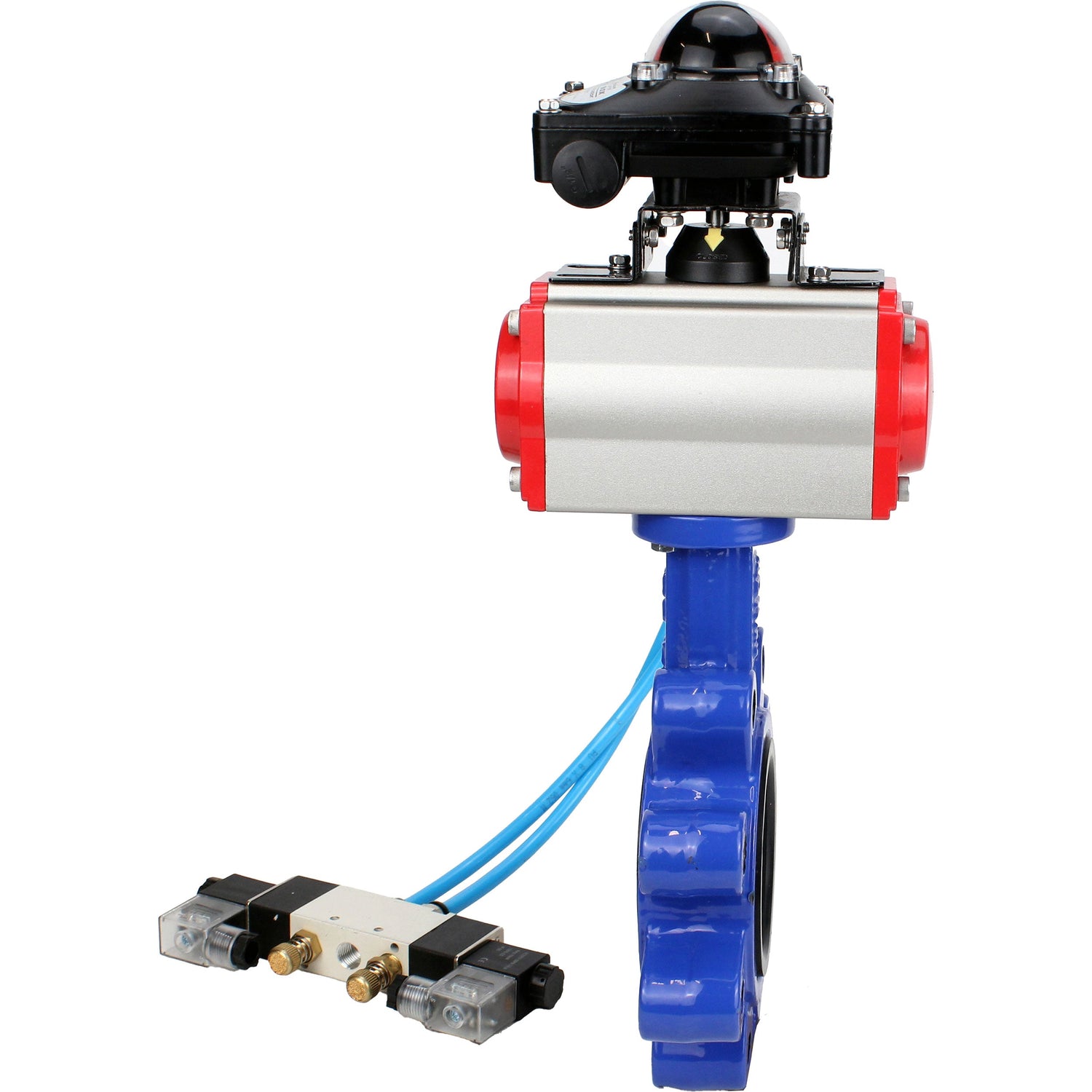

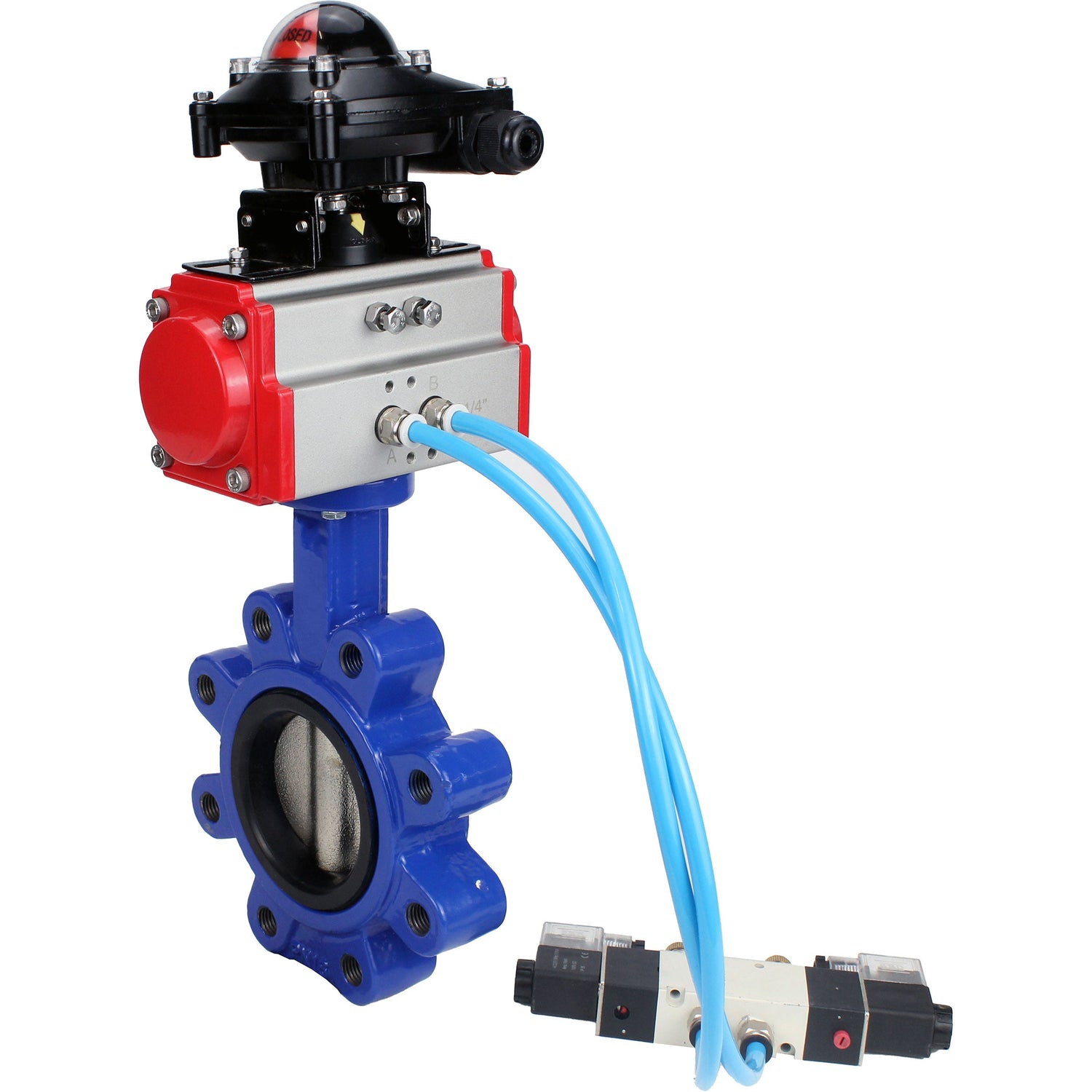

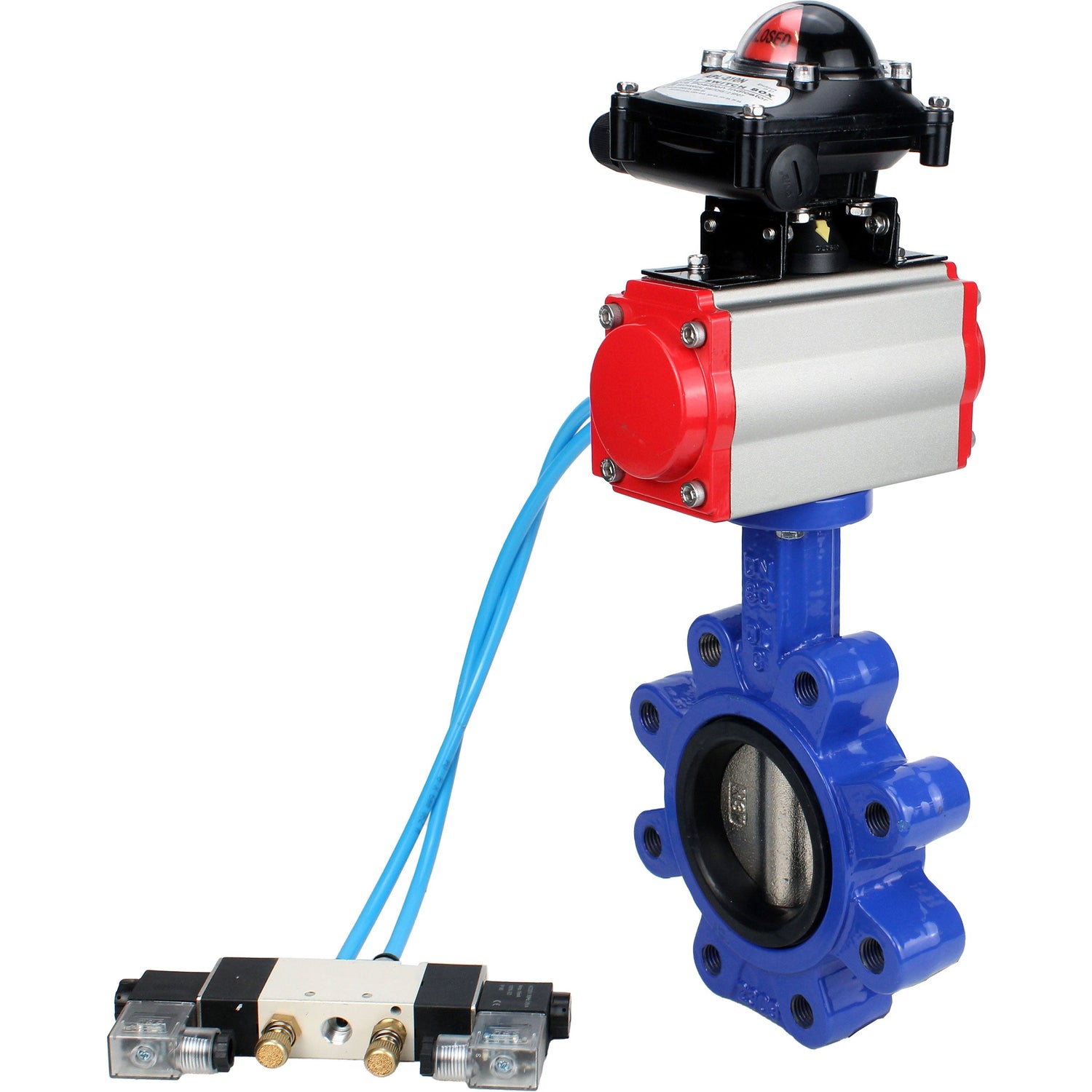

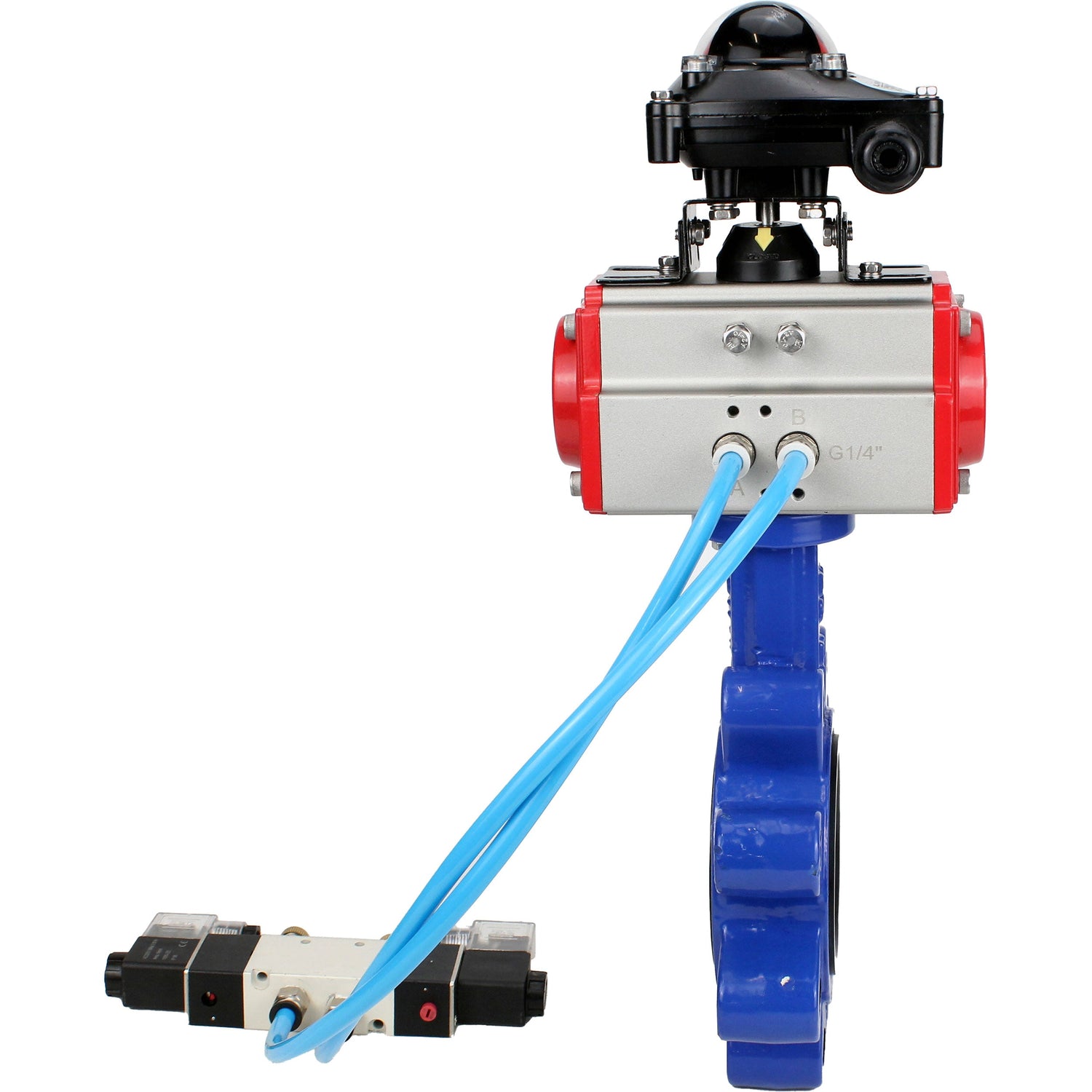

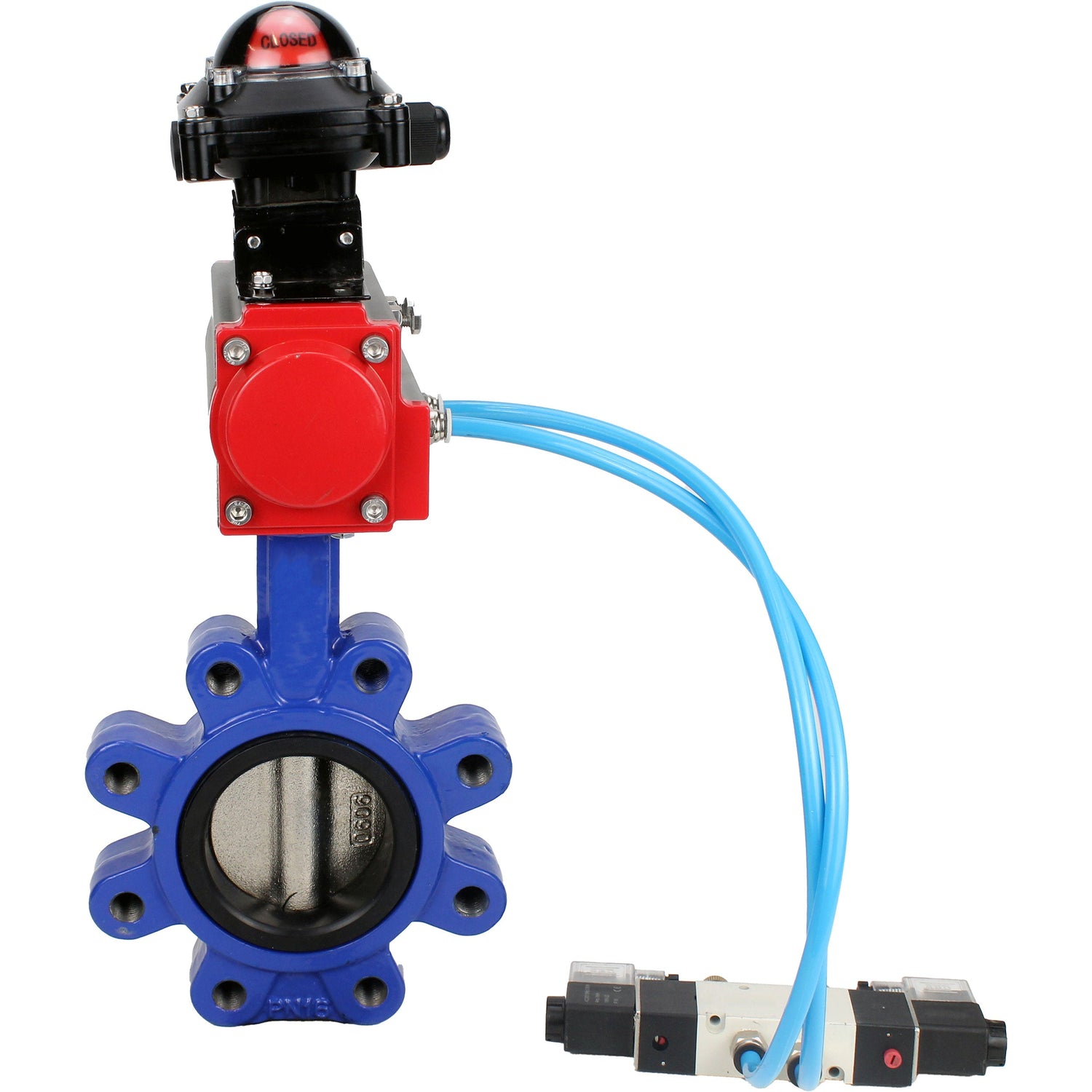

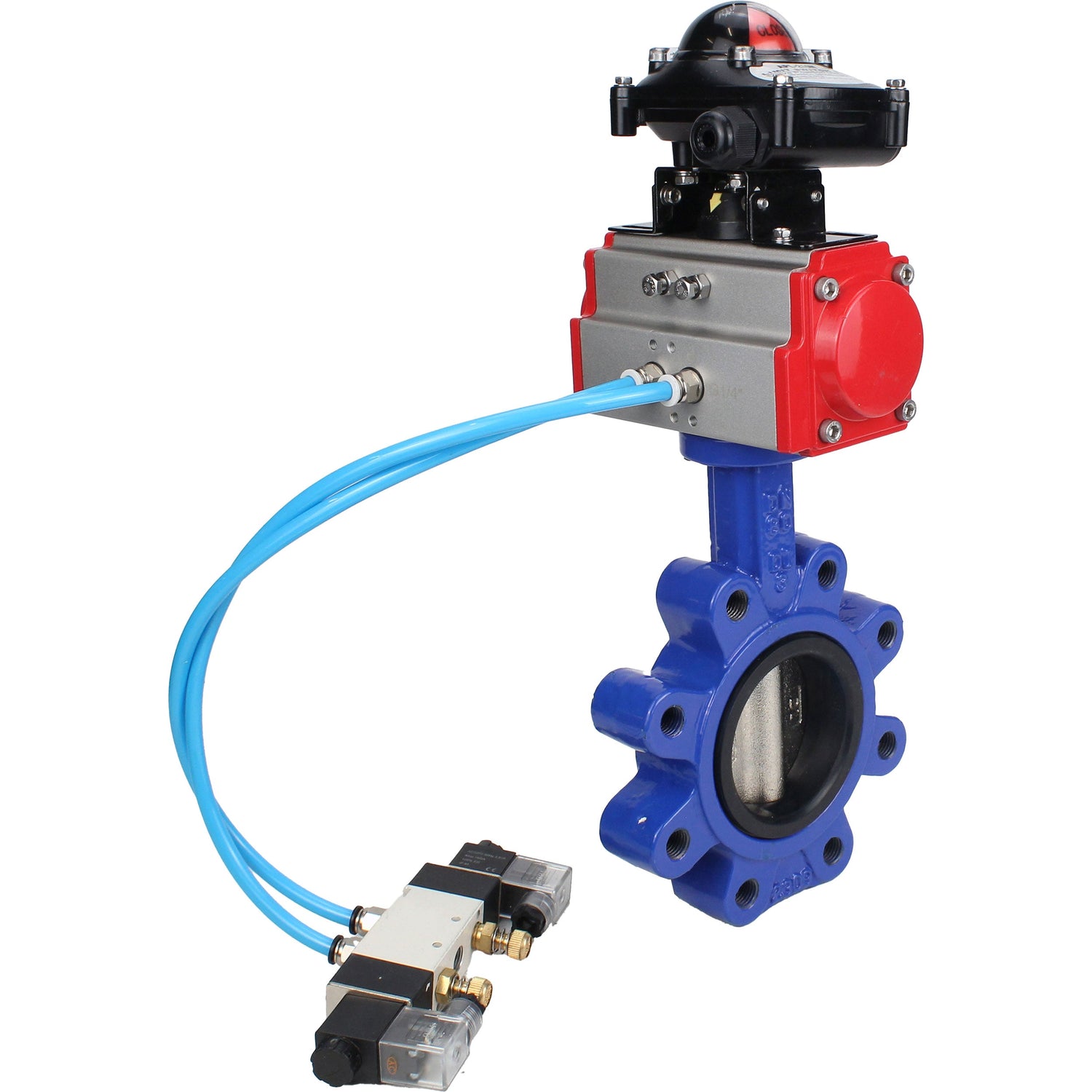

Wasser-Schmetterlingsventil Elephant WBV1616E-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Gusseisen QT450, Dichtung - EPDM, pneumatischer Antrieb PA-SA mit Rückstellfedern, 4V320-08 220V, LSU APL-210N

€484,08
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Absperrklappen sind für den Einsatz als Absperr- oder Regelventile zur Steuerung von Durchflüssen in Heizungsanlagen, Wasserversorgungsanlagen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert. Die Ventile werden durch Drehen der Scheibe um 90° geöffnet und geschlossen. Das Öffnen erfolgt durch Drehen des Griffs gegen den Uhrzeigersinn, das Schließen im Uhrzeigersinn.

Pneumatische Drehaktuatoren mit Rückstellfeder PA-SA-XXX sind für die Automatisierung des Steuerungsprozesses von Industrieventilen mit einem maximalen Drehmoment von bis zu 2128 Nm ausgelegt.

Der pneumatische Verteiler wird verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach äußerer Steuerwirkung zu starten oder zu stoppen.

Die Endschaltereinheit ist für die visuelle und elektrische Signalisierung der Endstellungen der Absperrvorrichtung: Ventil, Kran oder Scheibenschieber ausgelegt. Sie wird auf der Oberfläche des pneumatischen Antriebs montiert und mit der Antriebswelle nach DIN-Norm verbunden. Das abgedichtete Gehäuse enthält in der Regel zwei Sensoren, die die Position der Antriebswelle überwachen und in den Extremstellungen signalisieren. Als Sensoren werden OMRON-Mikroschalter, induktive Sensoren oder Reed-Schalter verwendet. Die visuelle Positionsanzeige kann am Gehäuse der Einheit beobachtet werden, dort befindet sich ein 3D-Visueller Indikator ROT-GESCHLOSSEN und GRÜN-GEÖFFNET.





Technische Parameter des Water Butterfly Valve Elephant WBV1616E-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Gusseisen QT450, Dichtung - EPDM, pneumatischer Antrieb PA-SA mit Rückstellfedern, 4V320-08 220V, LSU APL-210N:

Name Bedeutung
Nenn­druck PN, bar 16
Arbeitstemperatur des Mediums, °C von -20 bis +150
Anwendung Wasserversorgung, Wärmeversorgung
Verbindung zur Pipeline Interflansch (Gewindelaschen)
Tortyp Schwenkscheibe
Steuerungstyp pneumatischer Antrieb
Herstellerland China

Absperrklappen WBV1616E-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Gusseisen QT450, Dichtung - EPDM, pneumatischer Antrieb PA-SA mit Rückstellfedern, 4V320-08 220V, LSU APL-210N





Abmessungen und Maße von Absperrklappen Elephant WBV1616E-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Gusseisen QT450, Dichtung - EPDM, pneumatischer Antrieb PA-SA mit Rückstellfedern, 4V320-08 220V, LSU APL-210N:

DN Hmm A, mm E, mm
50 203 216 109
65 224 279 134
80 248 279 134
100 277.5 308 157
125 317.5 405 174
150 354.5 465 199

Schieberklappen WBV1616E-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Gusseisen QT450, Dichtung - EPDM, pneumatischer Antrieb PA-SA mit Rückstellfedern, 4V320-08 220V, LSU APL-210N





Materialien der Absperrklappen Elephant WBV1616E-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Gusseisen QT450, Dichtung - EPDM, pneumatischer Antrieb PA-SA mit Rückstellfedern, 4V320-08 220V, LSU APL-210N:

Nr. Details Material
1 Körper Gusseisen QT450
2 Scheibe Gusseisen QT450
3 Sitzdichtung EPDM
4 Stange Edelstahl SS 316

Skizze der Teile und Materialien Schmetterlingsventile WBV1616E-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Gusseisen QT450, Dichtung - EPDM, pneumatischer Antrieb PA-SA mit Rückstellfedern, 4V320-08 220V, LSU APL-210N





Technische Daten der PA-SA Pneumatikaktuatoren

Design mit Rückholfedern
Nenn­druck PN, bar 12
Arbeitsdruck, bar 2...8
Arbeitsmedium Gefilterte Druckluft oder nicht aggressive Gase, Öle
Maximaler Partikeldurchmesser weniger als 30 µm2
Betriebstemperatur t, ⁰C - 20 bis +80 - 40 bis +80 (Niedertemperaturversion) - 20 bis +160 (in trockener Luft)
Einstellbereich ± 5 ° für die Rotation bei 0 ° und 90 °
Manuelle Übersteuerung Ist
Positionsanzeige offen/geschlossen
Betriebsumgebung innen und außen. (Alle internen und externen Teile sind korrosionsgeschützt beschichtet)





Materialien der PA-SA Pneumatikaktuatorenteile:

Nr. Name Material
1 Gehäuse extrudiertes Aluminium
2 Seitenstecker Aluminiumguss
3 Gang Edelstahl
4 Kolben Stahl/Aluminium
5 Stecker Edelstahl
6 Kolbenring NBR
7 Federn Federstahl
8 Kolbenlager technischer Kunststoff
9 Kolbenring NBR
10 Stecker NBR
11 Druckring technischer Kunststoff
12 Ring technischer Kunststoff
13 Waschmaschine Edelstahl
14 Federklammer Edelstahl
15 Indikator Plastik
16 Blinkergehäuse Plastik
17 Lager technischer Kunststoff
18 Nocken Stahl
19 Lager NBR
20 Lager technischer Kunststoff
21 Lager technischer Kunststoff
22 Dichtungsring NBR
23 Dichtungsring NBR
24 Lager Edelstahl
25 Einstellmutter Edelstahl
26 Einstellschraube Edelstahl
27 Ärmel Aluminium

Materialskizze des PA-SA Pneumatikaktuators





Technische Parameter des Pneumatikventils 4V320-08 220V:

Name Bedeutung
Art des Pneumatikventils Schieberventil
Arbeitsdruck, bar 1,5 ÷ 1,8
Versorgungsspannung, V 220 V
Gesamtleistung, Va 4.5
Kontrolle beidseitig elektromagnetisch
Betriebsfrequenz, Zyklen/Sek 5

Pneumatisches Ventil 4V320-08 220V





Abmessungen und Maße des Pneumatikventils 4V320-08 220V:

Pneumatisches Ventilmodell 4V320-08
A, mm 71.9
B, mm 45
C, mm 94.4
D, mm 27
E, mm 69
F, mm 40
Ich, mm 24
K, mm 40
L, mm 188.8
M, mm 69.4
N, mm 50
O, mm 82.4
P, mm 24
S, mm 20
T, mm 6.5
U, mm 2.4
V, mm 4
Hmm 82.4

Skizze der Abmessungen und Maße des Pneumatikventils 4V320-08 220V





Technische Parameter des Endschalterelements APL-210N:

Name Wert
Modell der Endschaltereinheit APL-210N
Maximale Spannung des Endschalters, V 250
Arbeitstemperatur, °C -40 bis +80
Lebensdauer, Jahre 10

Endschalter-Einheit APL-210N



Abmessungen und Maße der APL-210N Endschaltereinheit:

Modell Hmm L, mm B, mm D, mm D1, mm M
APL-210N 77 112 88 10 5 20x1.5

Skizze der Abmessungen und Maßeinheiten des Grenztasters APL-210N

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen QT450
  • Maximal zulässige Temperatur
    150 °C
  • Verbindungstyp
    Interflansch (Gewindelaschen)
  • Steuerungstyp
    Pneumatischer Antrieb
  • Betriebsumgebung
    Wasser, Öle, Kohlenwasserstoffe
  • Anwendungen
    Wasserversorgung, Wärmeversorgung
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM
  • Disc material
    Gusseisen QT450
  • Explosionsgeschützt
    NEIN
  • Manuelle Übersteuerung
    NEIN
  • Endschalter
    Ja
  • Versorgungsspannung
    220 V
  • Typ des pneumatischen Antriebs
    mit Rückholfedern
  • Drehwinkel
    90°

Bewertungen (0)

Dokumentation
nullPneumatic valve ELEPHANT 4V320-8 or 10 AC220V
nullbutterfly valve Elephant wbv16xx-2w-fb-h dn50-150 pn16 lug
nullPneumatic rotary actuator ELEPHANT PA-x-x double-acting and with return springs

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-29846DN10016 bar €484,08 Ausverkauft
    D050-29847DN12516 bar €630,21 Ausverkauft
    D050-29848DN15016 bar €928,60 Ausverkauft
    D050-29843DN5016 bar €300,56 Ausverkauft
    D050-29844DN6516 bar €369,67 Ausverkauft
    D050-29845DN8016 bar €391,21 Ausverkauft
