Wasser-Drosselklappe Elephant WBV1616N-2W-Fb-H, Gehäusematerial - Grau – Valve Elephant
1 10
Elephant  |  SKU: D050-23717

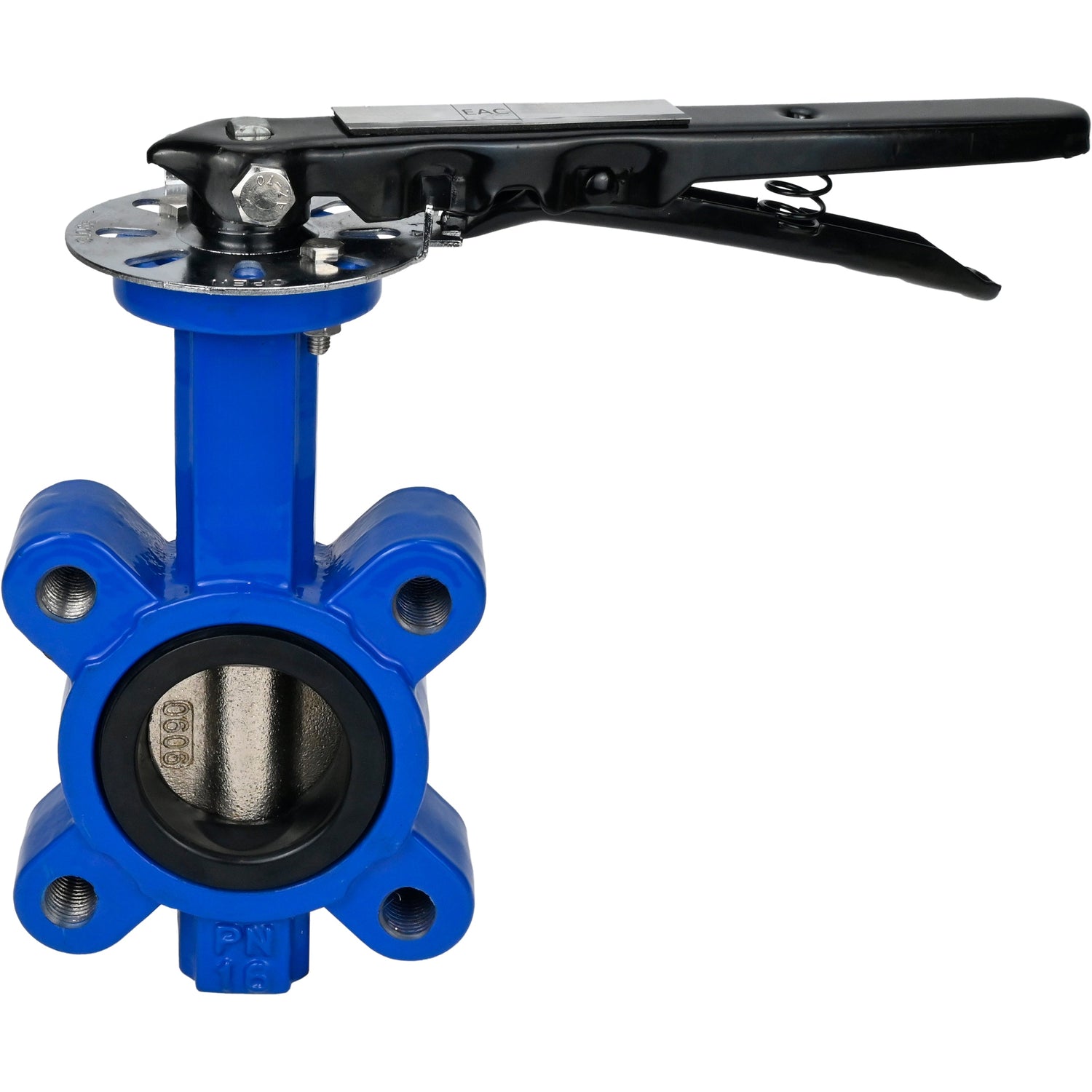

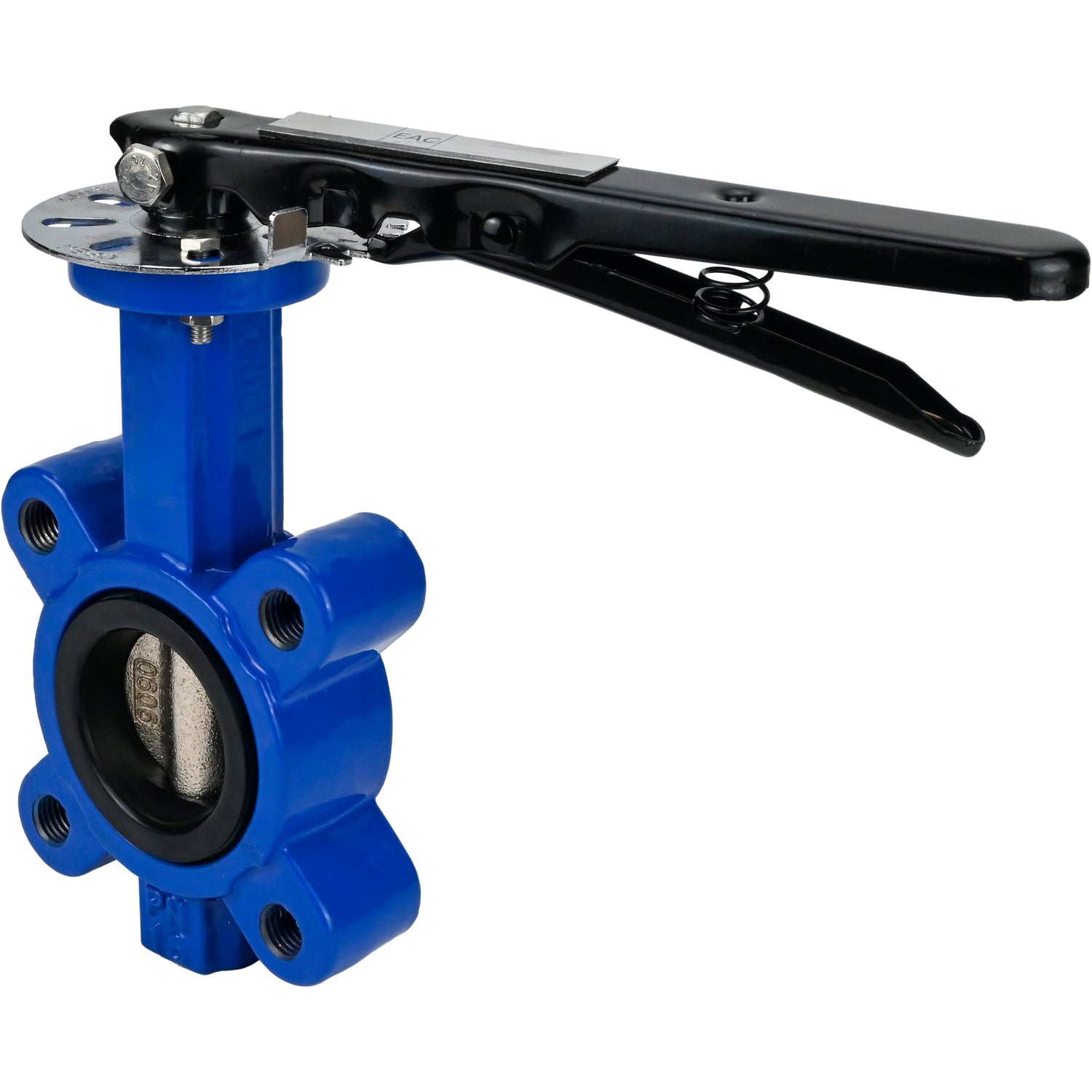

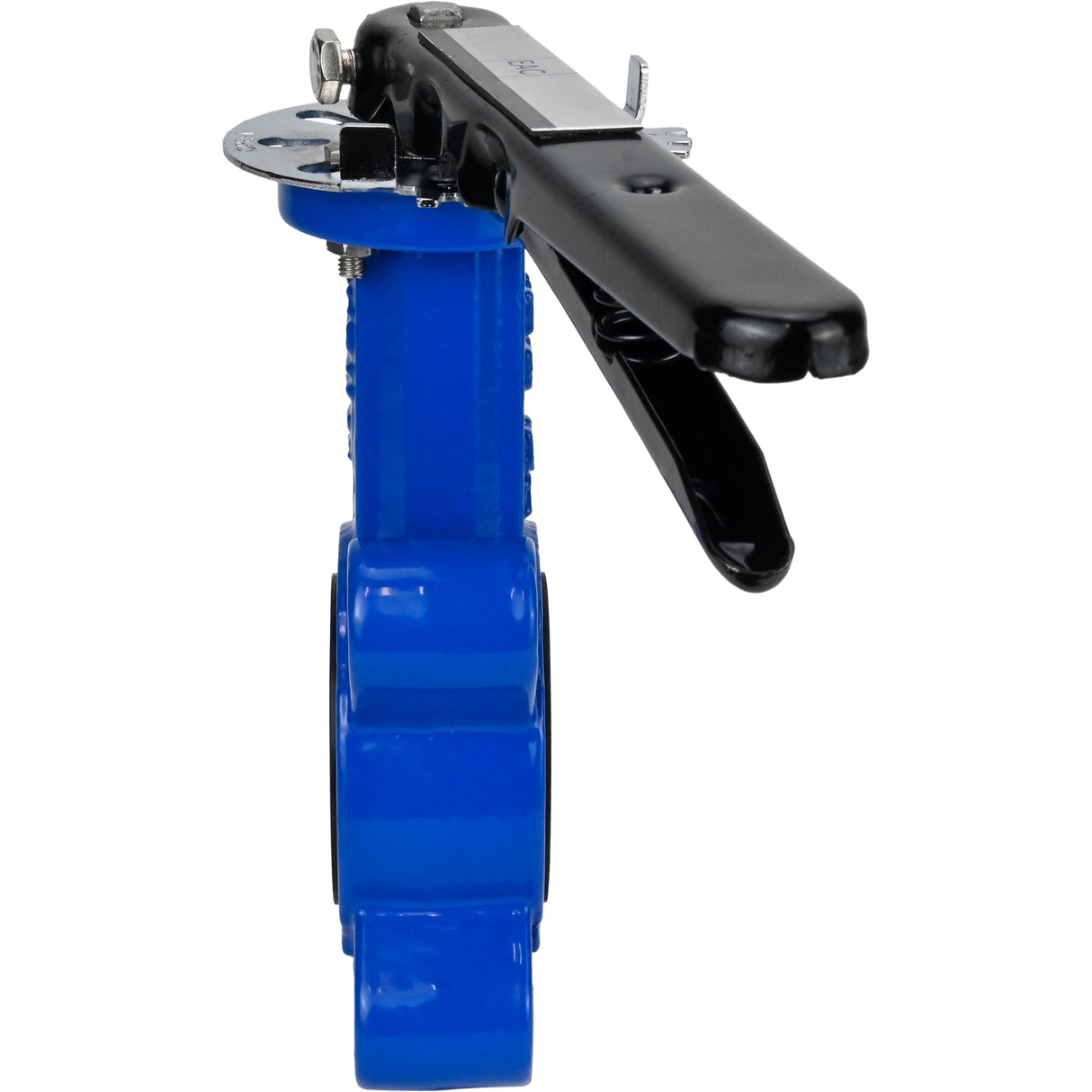

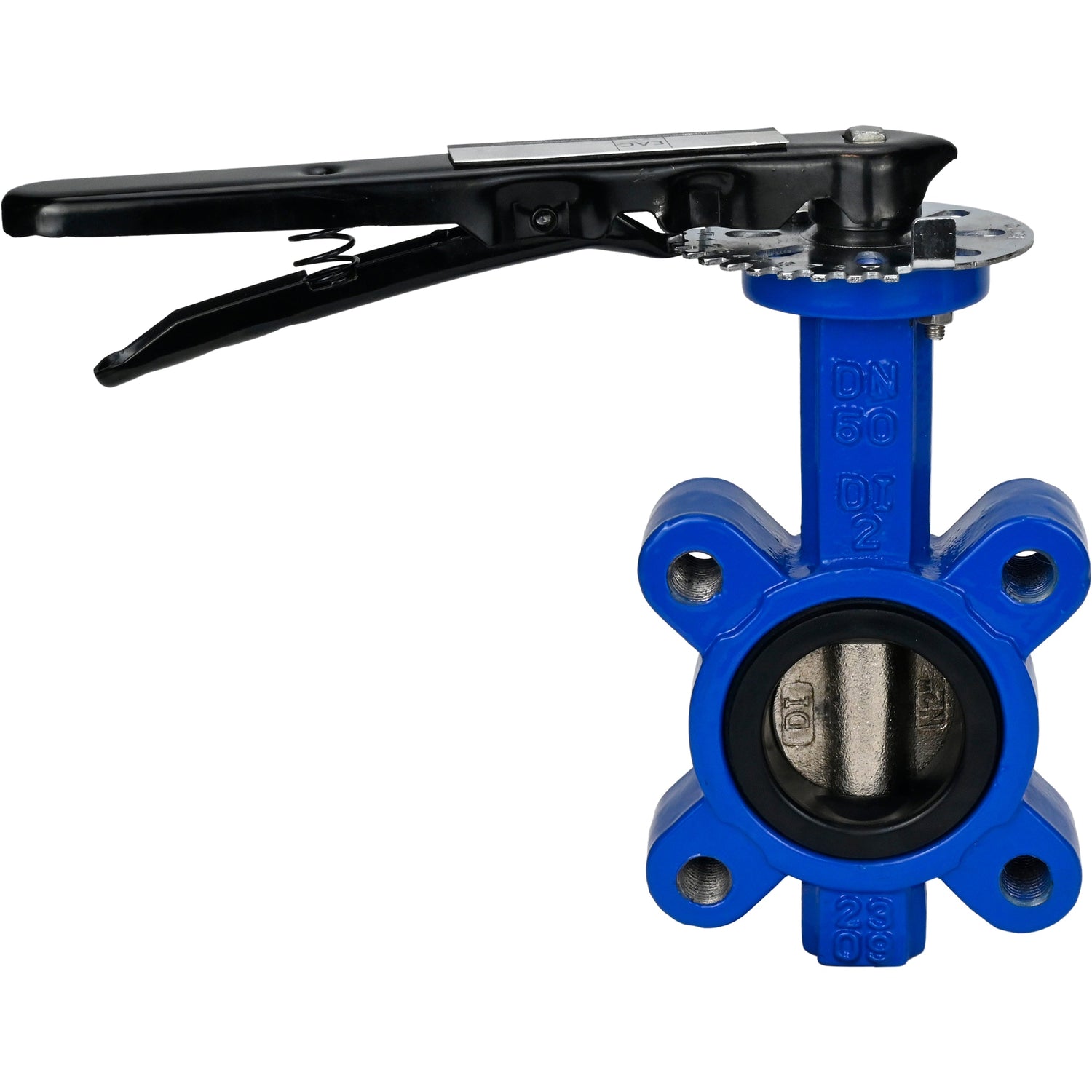

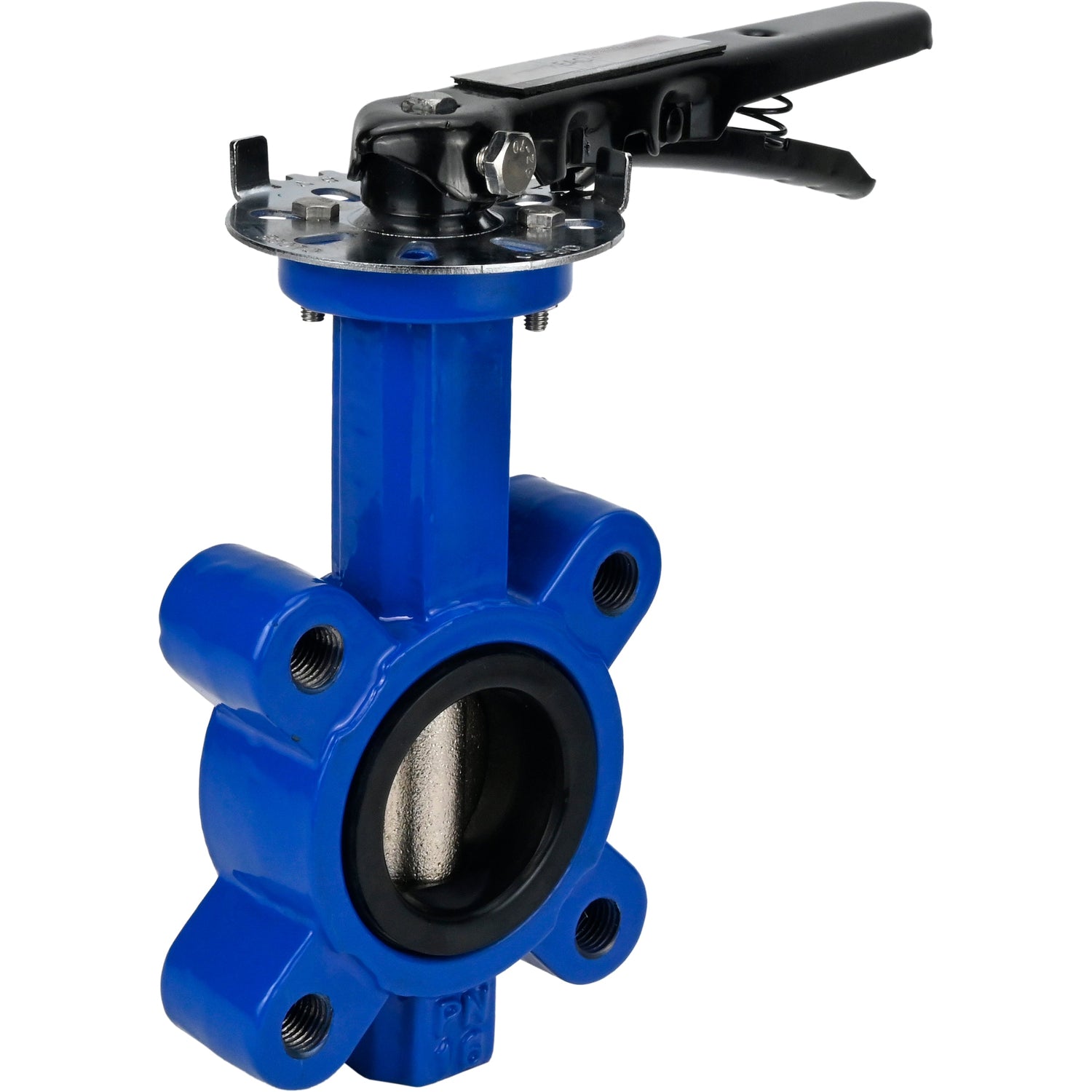

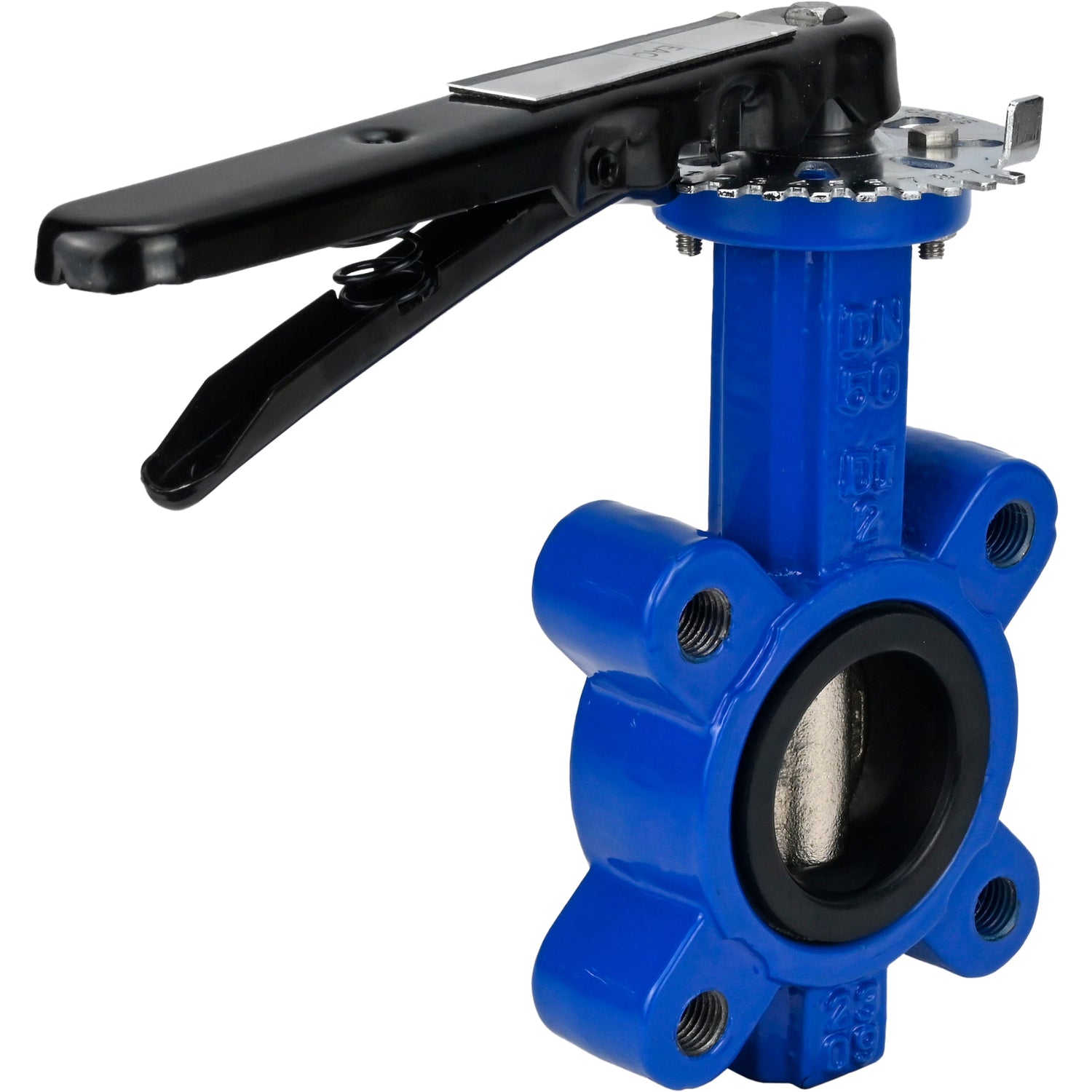

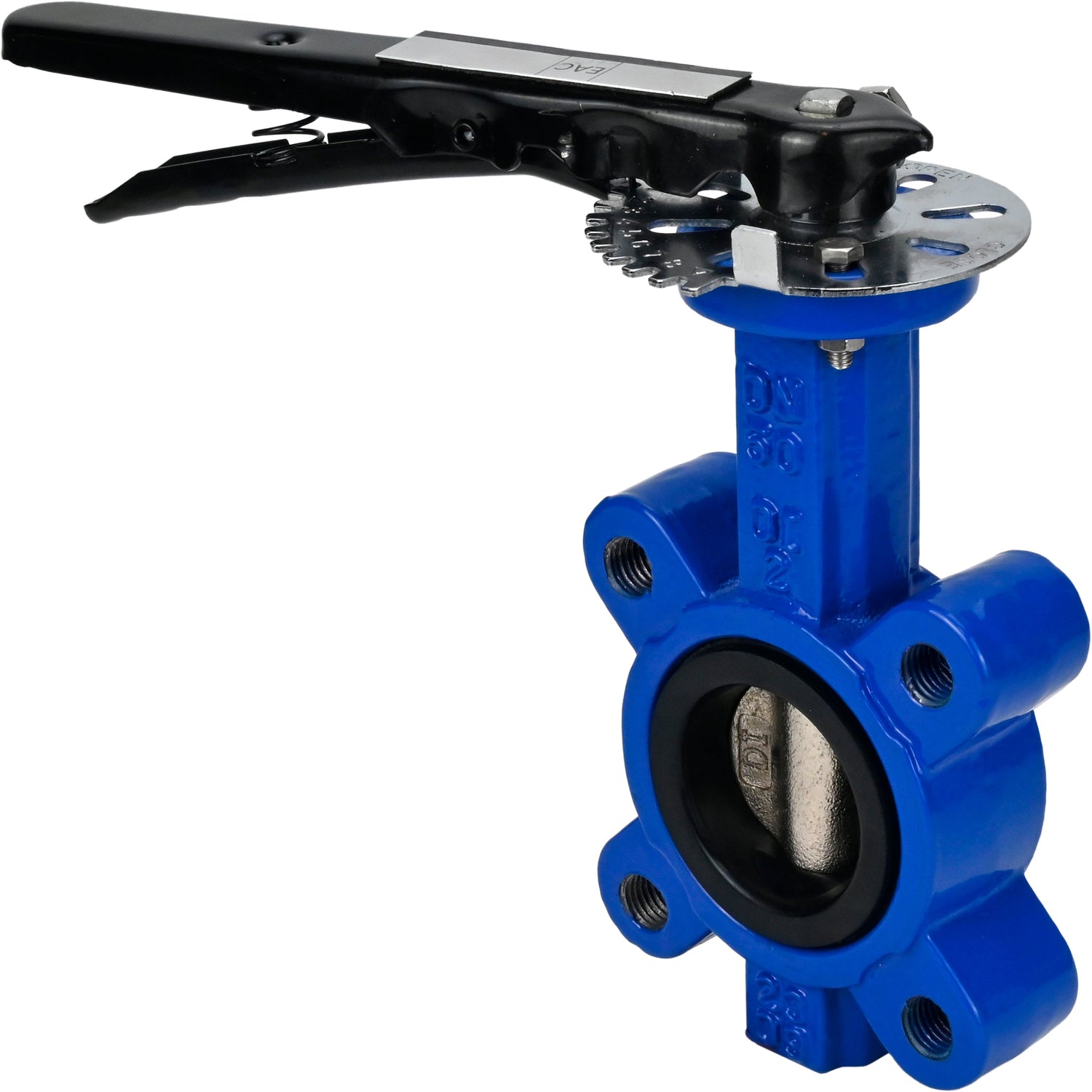

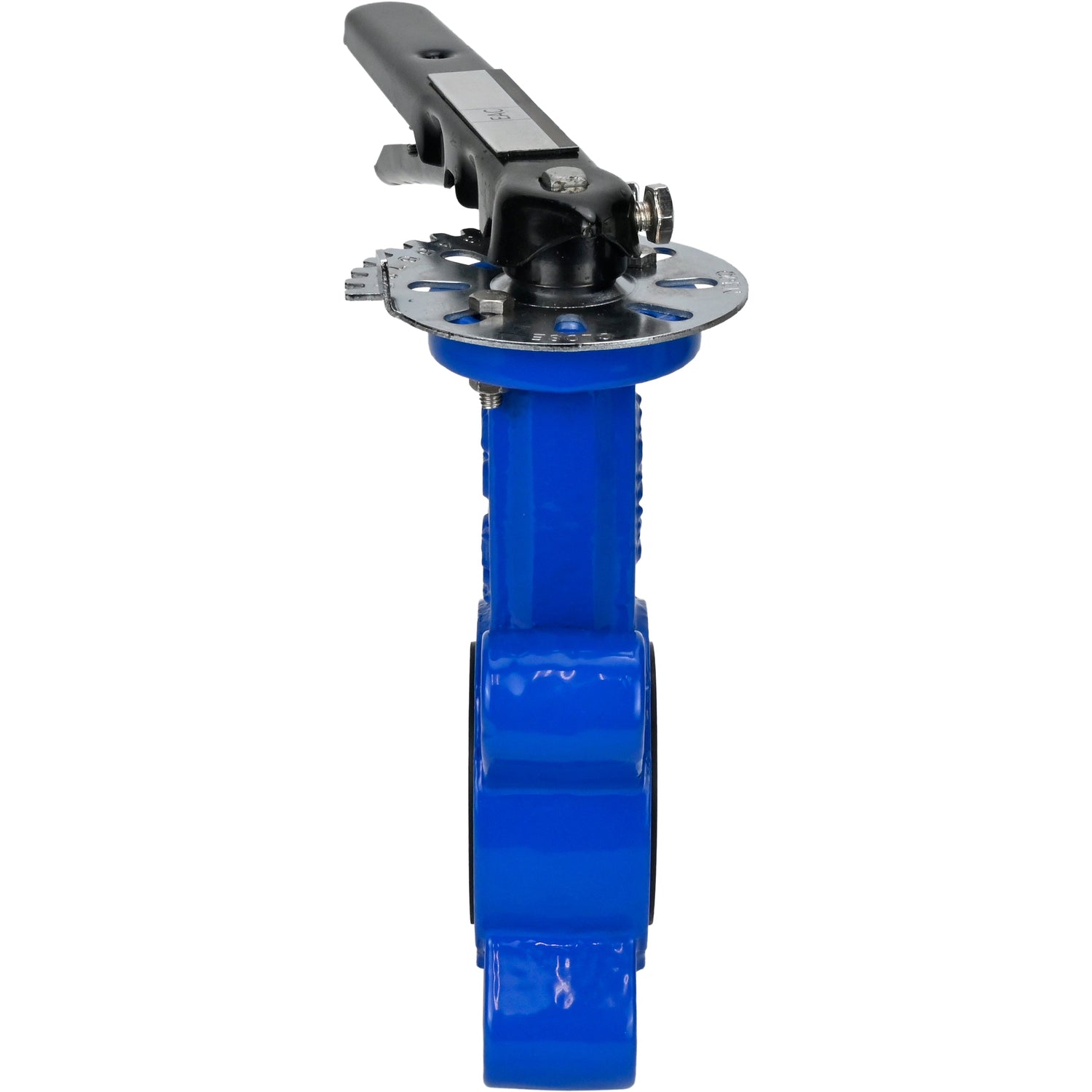

Wasser-Drosselklappe Elephant WBV1616N-2W-Fb-H, Gehäusematerial - Grauguss QT450, Scheibenmaterial - Grauguss QT450, Dichtung - NBR, Griff

€97,51
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

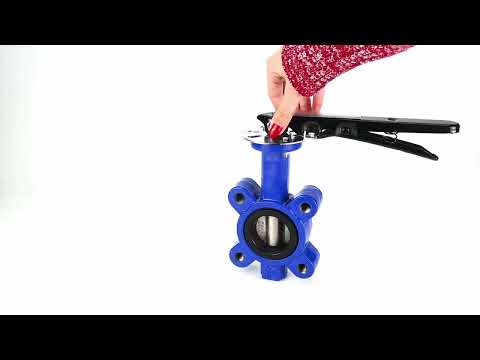

Absperrklappen sind für den Einsatz als Absperr- oder Regelventile zur Steuerung von Durchflüssen in Wärmeversorgungssystemen, Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie und anderen Industrien bestimmt.Funktionsprinzip: Die Ventile werden durch Drehen der Scheibe um 90° geöffnet und geschlossen. Das Öffnen erfolgt durch Drehen des Griffs gegen den Uhrzeigersinn, das Schließen im Uhrzeigersinn.





Einbaumaße und Größen der Wasserklappe Elephant WBV1616N-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Gusseisen QT450, Dichtung - NBR, Griff:

Modell A, mm B, mm C, mm D, mm N-M H, mm
DN50 72.5 130.5 43 125 4-М16 220
DN65 77.5 146.5 46 145 4-М16 220
DN80 92 156 46 160 8-М16 220
DN100 109 168.5 52 180 8-М16 260
DN125 127 190.5 56 210 8-М16 260
DN150 141 213.5 56 240 8-М20 260




Details und Materialien der Wasserklappe Elephant WBV1616N-2W-Fb-H, Material des Gehäuses - Gusseisen QT450, Material der Scheibe - Gusseisen QT450, Dichtung - NBR, Griff:

№ Name des Teils Material
1 Gehäuse Gusseisen QT450
2 Scheibe Gusseisen QT450
3 Dichtung NBR
4 Spindel Rostfreier Stahl SS 316
5 Handgriff Kohlenstoffstahl


Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    gusseisen QT450
  • Maximal zulässige Temperatur
    90 °C
  • Verbindungstyp
    kompakt geflanscht
  • Steuerungstyp
    griff
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    NBR
  • Disc material
    gusseisen QT450

Bewertungen (0)

Dokumentation
nullbutterfly valve Elephant wbv16xx-2w-fb-h dn50-150 pn16 lug

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-23717DN5016 bar €97,51 5 Auf Lager
    D050-23718DN6516 bar €106,17 5 Auf Lager
    D050-23719DN8016 bar €147,50 5 Auf Lager
    D050-23720DN10016 bar €186,47 5 Auf Lager
    D050-23721DN12516 bar €253,52 5 Auf Lager
    D050-23722DN15016 bar €301,41 5 Auf Lager
