Wasser-Schmetterlingsventil Elephant WBV1631E-2W-Fb-H, Gehäusematerial – Valve Elephant
1 9
Elephant  |  SKU: D050-29756

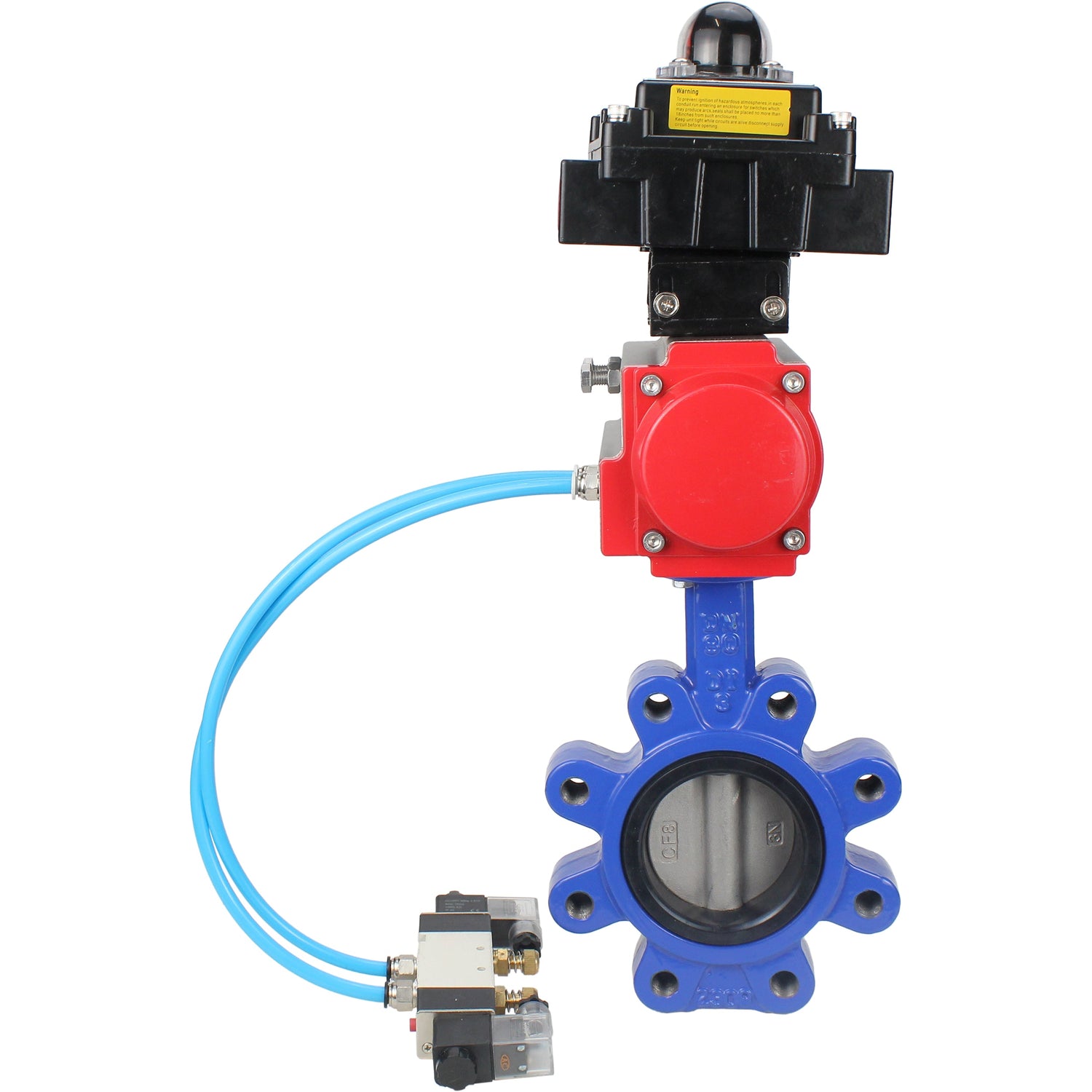

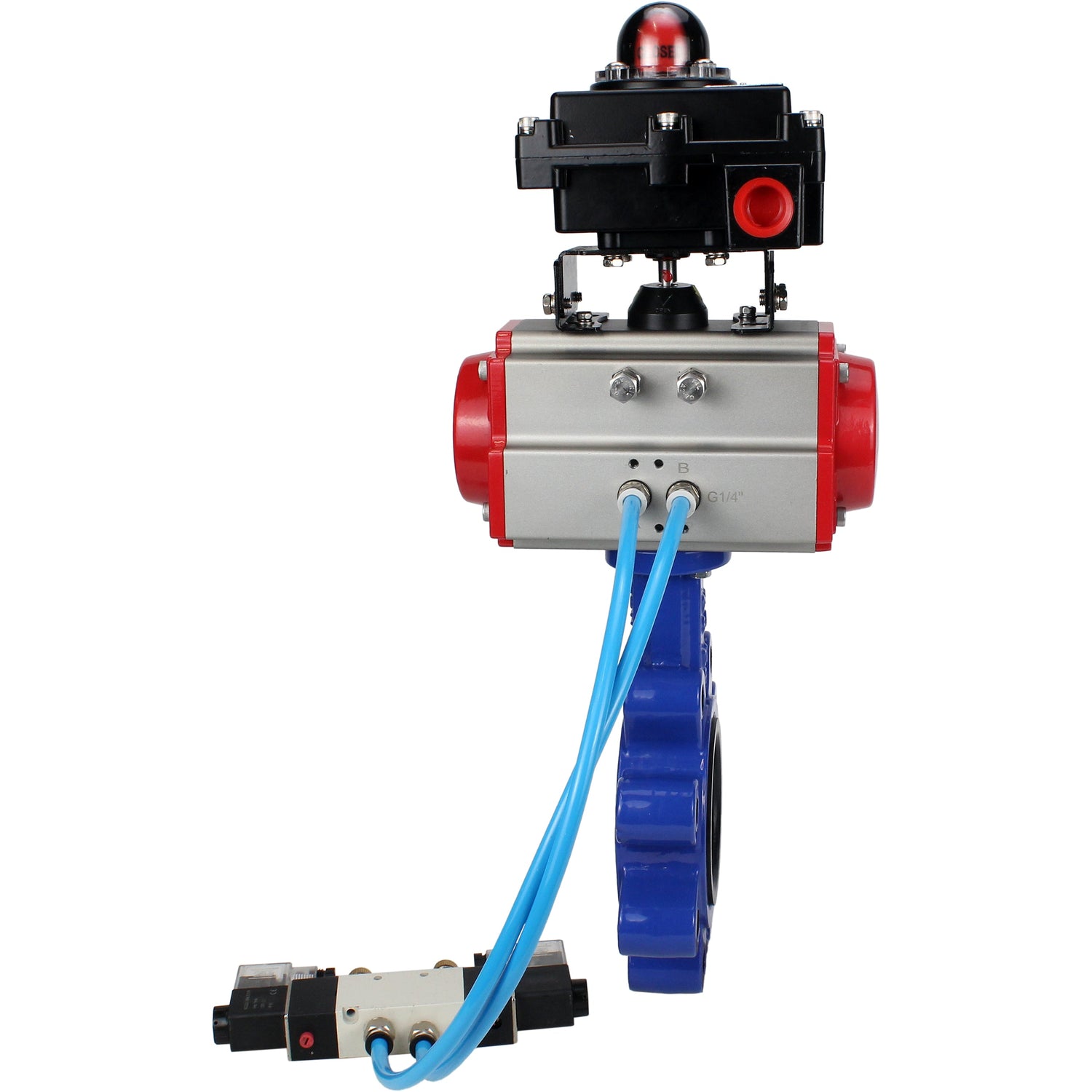

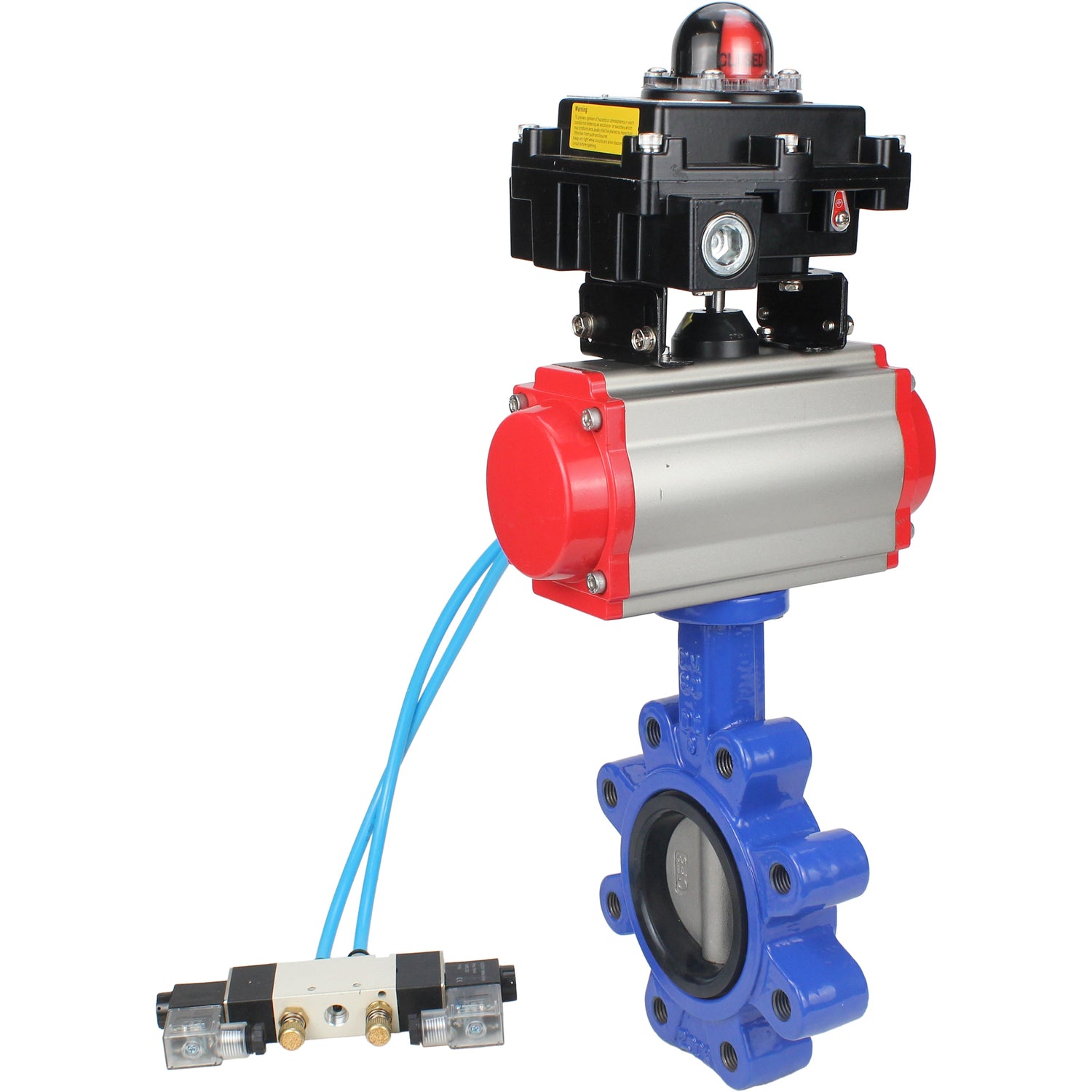

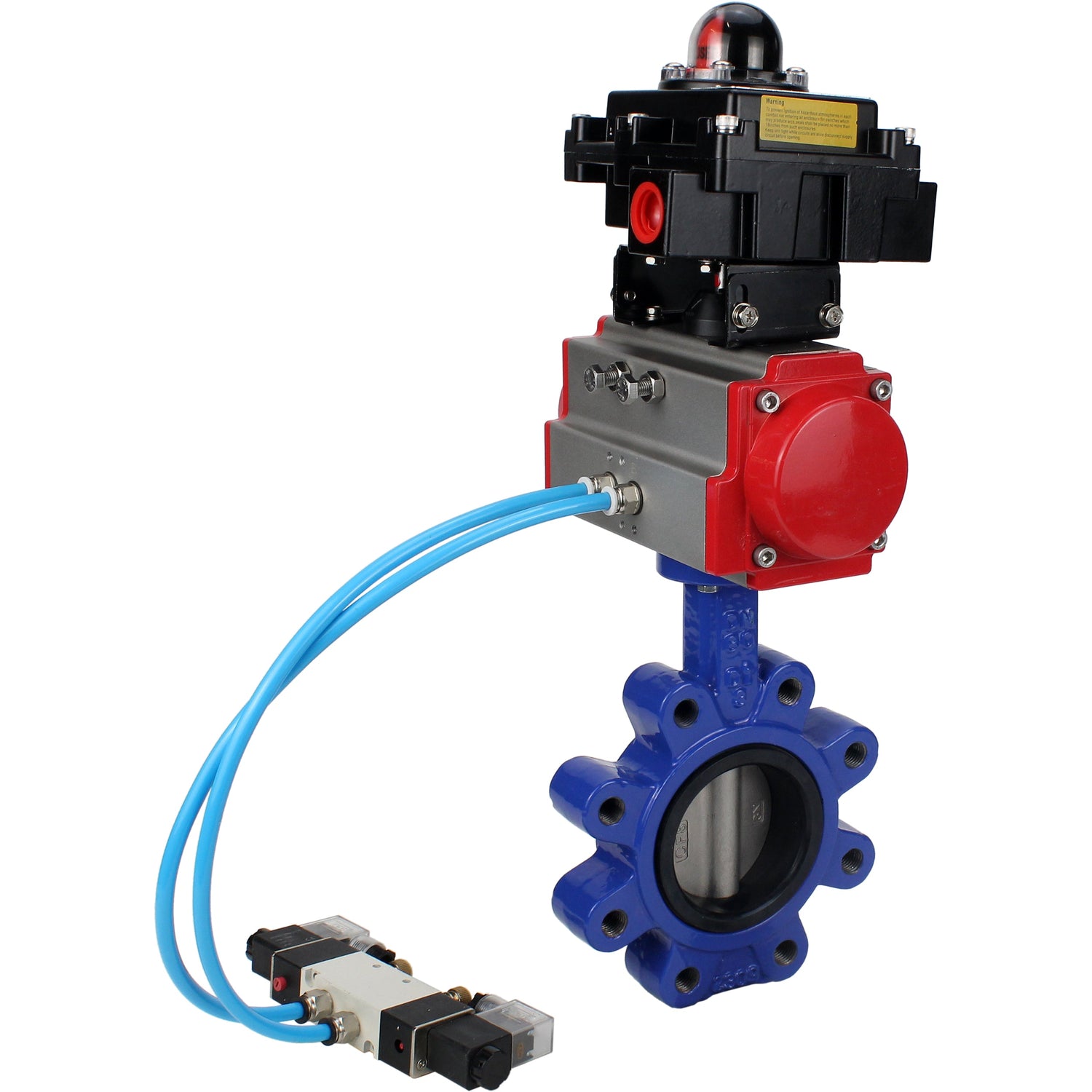

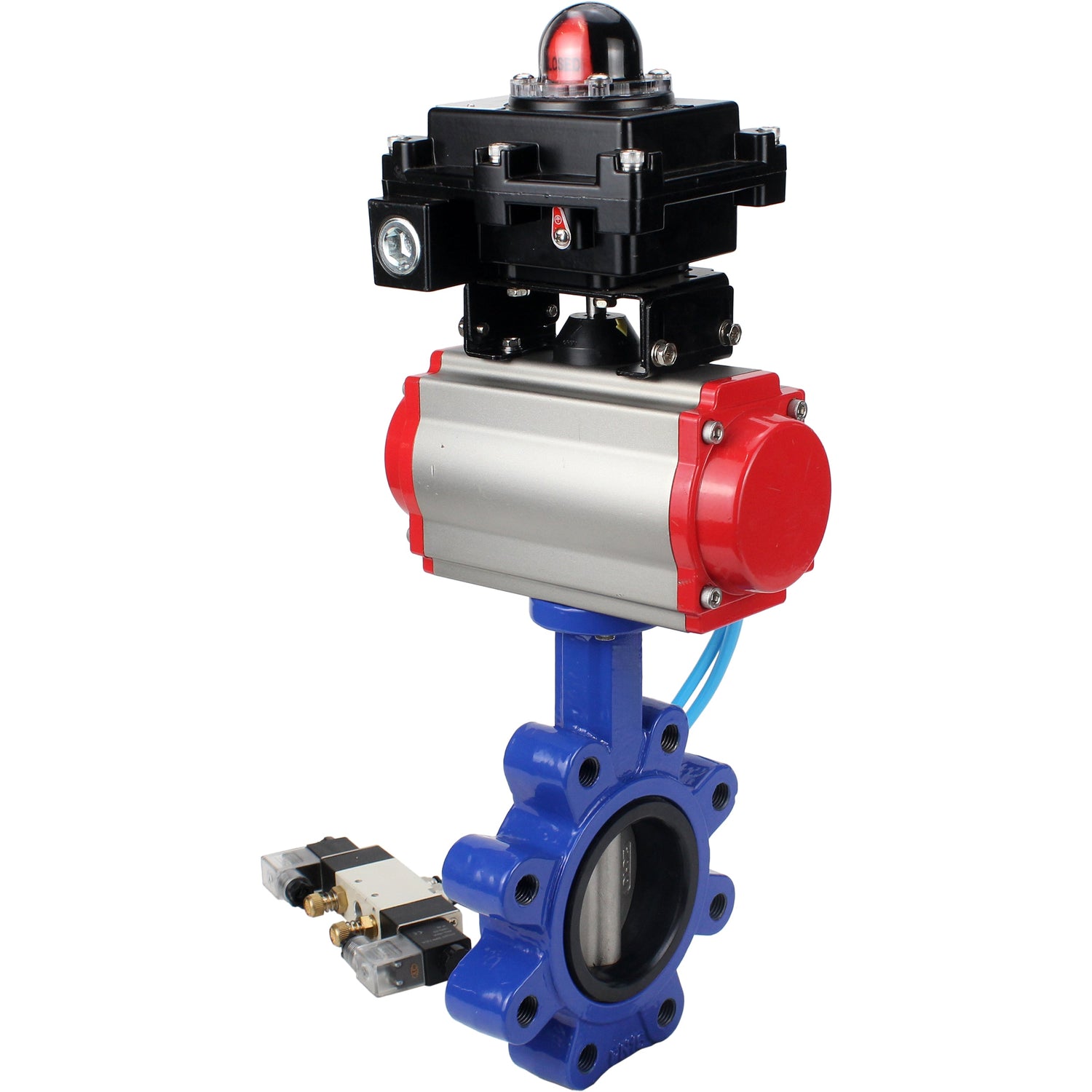

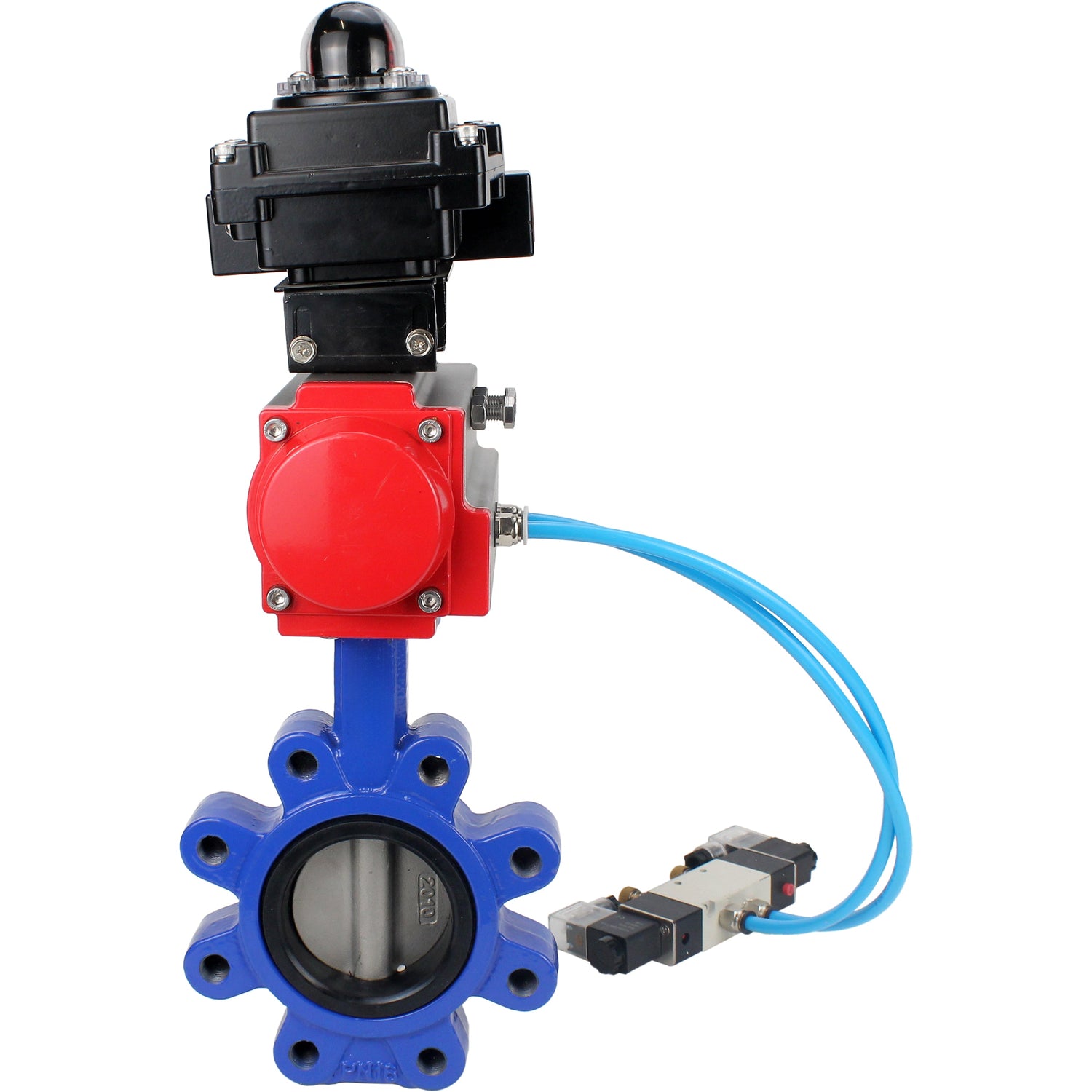

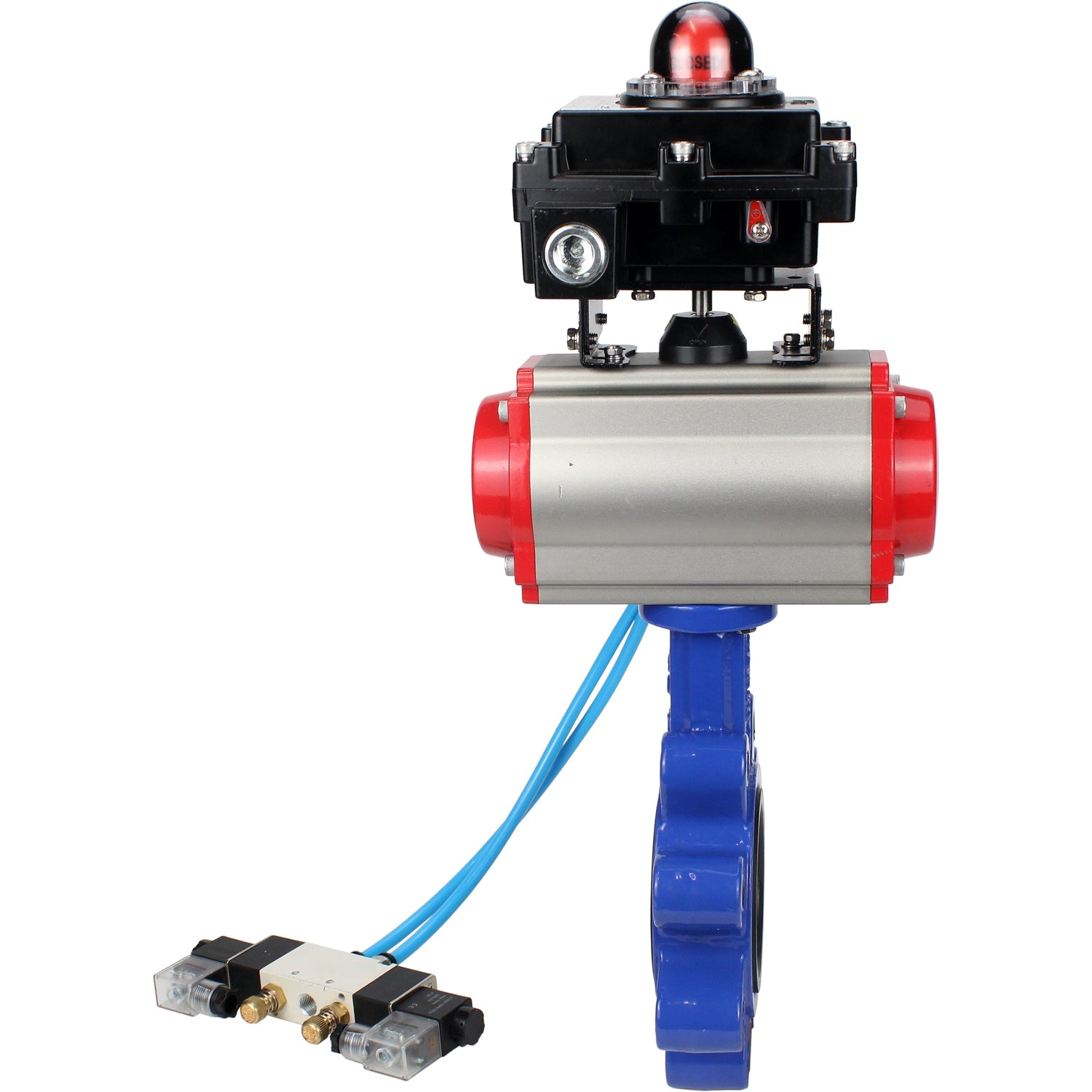

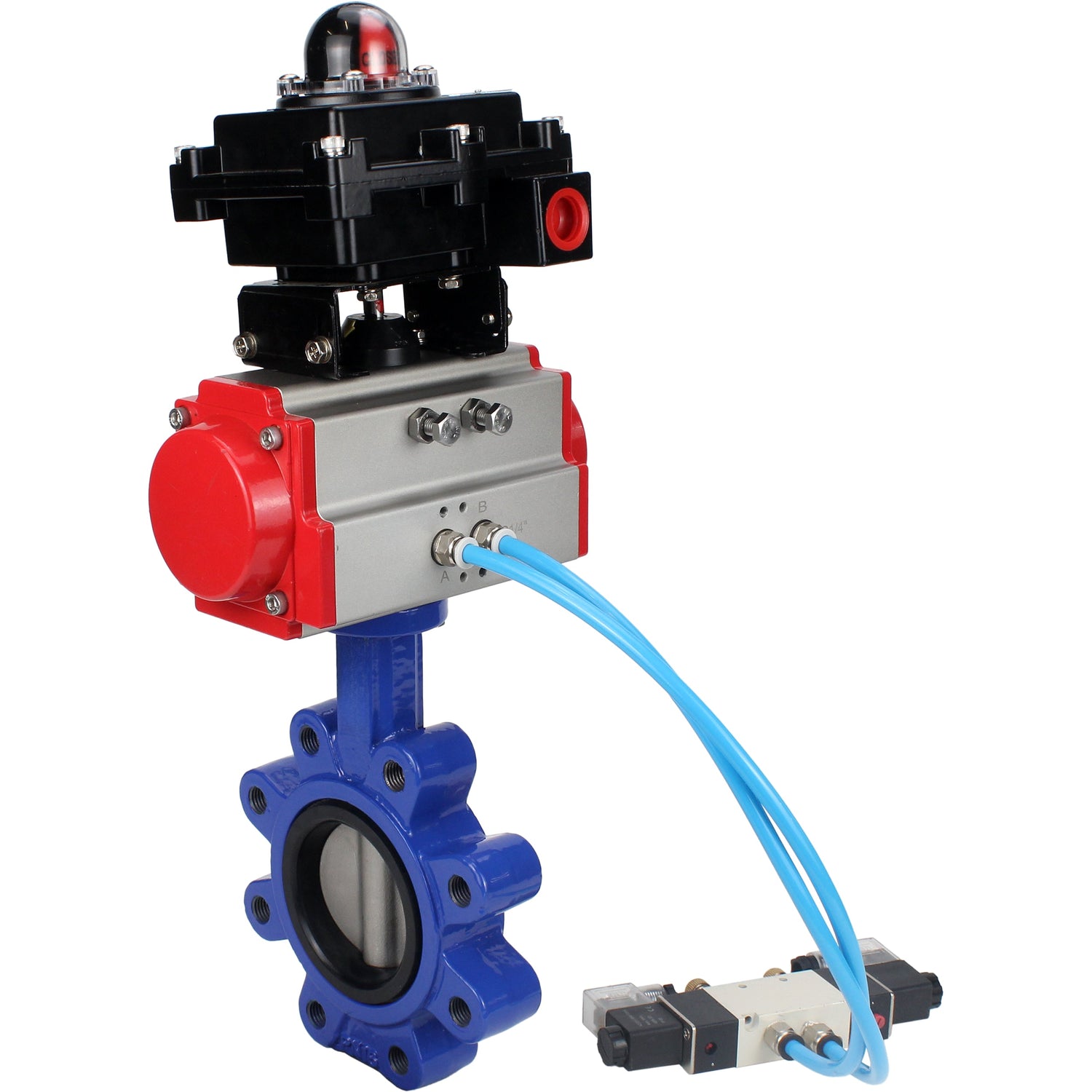

Wasser-Schmetterlingsventil Elephant WBV1631E-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, pneumatischer Antrieb PA-SA mit Rückstellfedern, 4V320-08 220V, LSU APL-410N EX

€747,51
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Absperrklappen sind für den Einsatz als Absperr- oder Regelventile zur Steuerung von Durchflüssen in Heizungsanlagen, Wasserversorgungsanlagen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert. Die Ventile werden durch Drehen der Scheibe um 90° geöffnet und geschlossen. Das Öffnen erfolgt durch Drehen des Griffs gegen den Uhrzeigersinn, das Schließen im Uhrzeigersinn.

Pneumatische Drehaktuatoren mit Rückstellfeder PA-SA-XXX sind für die Automatisierung des Steuerungsprozesses von Industrieventilen mit einem maximalen Drehmoment von bis zu 2128 Nm ausgelegt.

Das pneumatische Ventil wird verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerungsaktion zu starten oder zu stoppen.

Endschaltereinheit ist ein elektrisches Gerät, das zum Öffnen und Schließen des Arbeitskreises und zur Visualisierung der Positionen des Absperrkörpers von Rohrleitungsventilen entwickelt wurde. In einem versiegelten Gehäuse befinden sich in der Regel zwei mechanische Schalter, die für Spannungen bis zu 250 V ausgelegt sind, welche die Position des Stellantriebs überwachen und in den Endstellungen signalisieren. Sie sind auf der Oberseite der Stellantriebsfläche montiert. Im oberen Teil der Endschaltereinheit befindet sich eine zweifarbige visuelle Indikator-Halbkugel. Wenn das angeschlossene Rohrarmatur geschlossen ist, ist nur der rote Teil der Halbkugel mit der Aufschrift CLOSED sichtbar; wenn es geöffnet ist, ist nur der gelbe Teil mit der Aufschrift OPEN sichtbar. Dieser visuelle Indikator ist aus der Entfernung gut sichtbar, was die Inspektion der Ausrüstung vereinfacht, und der Farbunterschied zwischen der offenen und geschlossenen Position verringert die Wahrscheinlichkeit einer Fehlinterpretation der Informationen. Durch die Verwendung des BCV wird es möglich, Informationen über die Position von Rohrleitungsventilen (offen/geschlossen) an automatisierte Steuerungssysteme zu übertragen, was die Zuverlässigkeit des Systems als Ganzes erhöht und die Diagnose im Fehlerfall vereinfacht.





Technische Parameter des Water Butterfly Valve Elephant WBV1631E-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, pneumatischer Antrieb PA-SA mit Rückstellfedern, 4V320-08 220V, LSU APL-410N EX:

Name Bedeutung
Nenn­druck PN, bar 16
Arbeitstemperatur des Mediums, °C von -20 bis +150
Anwendung Wasserversorgung, Wärmeversorgung
Verbindung zur Pipeline Interflansch (Gewindelaschen)
Tortyp Schwenkscheibe
Steuerungstyp pneumatischer Antrieb
Herstellerland China

Absperrklappen WBV1631E-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, pneumatischer Antrieb PA-SA mit Rückstellfedern, 4V320-08 220V, LSU APL-410N EX





Abmessungen und Maße von Absperrklappen Elephant WBV1631E-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, pneumatischer Antrieb PA-SA mit Rückstellfedern, 4V320-08 220V, LSU APL-410N EX:

DN Hmm A, mm E, mm
50 203 216 109
65 224 279 134
80 248 279 134
100 277.5 308 157
125 317.5 405 174
150 354.5 465 199

Skizze Schmetterlingsventile WBV1631E-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, pneumatischer Antrieb PA-SA mit Rückstellfedern, 4V320-08 220V, LSU APL-410N EX





Materialien der Schmetterlingsventile Elephant WBV1631E-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, pneumatischer Antrieb PA-SA mit Rückstellfedern, 4V320-08 220V, LSU APL-410N EX:

Nr. Details Material
1 Körper Gusseisen QT450
2 Scheibe Edelstahl AISI 304
3 Sitzdichtung EPDM
4 Stange Edelstahl SS 316

Skizze der Teile und Materialien Schmetterlingsventile WBV1631E-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, pneumatischer Antrieb PA-SA mit Rückstellfedern, 4V320-08 220V, LSU APL-410N EX





Technische Daten der PA-SA Pneumatikaktuatoren

Design mit Rückholfedern
Nenn­druck PN, bar 12
Arbeitsdruck, bar 2...8
Arbeitsmedium Gefilterte Druckluft oder nicht aggressive Gase, Öle
Maximaler Partikeldurchmesser weniger als 30 µm2
Betriebstemperatur t, ⁰C - 20 bis +80 - 40 bis +80 (Niedertemperaturversion) - 20 bis +160 (in trockener Luft)
Einstellbereich ± 5 ° für die Rotation bei 0 ° und 90 °
Manuelle Übersteuerung Ist
Positionsanzeige offen/geschlossen
Betriebsumgebung innen und außen. (Alle internen und externen Teile sind korrosionsgeschützt beschichtet)





Materialien der PA-SA Pneumatikaktuatorenteile:

Nr. Name Material
1 Gehäuse extrudiertes Aluminium
2 Seitenstecker Aluminiumguss
3 Gang Edelstahl
4 Kolben Stahl/Aluminium
5 Stecker Edelstahl
6 Kolbenring NBR
7 Federn Federstahl
8 Kolbenlager technischer Kunststoff
9 Kolbenring NBR
10 Stecker NBR
11 Druckring technischer Kunststoff
12 Ring technischer Kunststoff
13 Waschmaschine Edelstahl
14 Federklammer Edelstahl
15 Indikator Plastik
16 Blinkergehäuse Plastik
17 Lager technischer Kunststoff
18 Nocken Stahl
19 Lager NBR
20 Lager technischer Kunststoff
21 Lager technischer Kunststoff
22 Dichtungsring NBR
23 Dichtungsring NBR
24 Lager Edelstahl
25 Einstellmutter Edelstahl
26 Einstellschraube Edelstahl
27 Ärmel Aluminium

Materialskizze des PA-SA Pneumatikaktuators





Technische Parameter des Pneumatikventils 4V320-08 220V:

Name Bedeutung
Art des Pneumatikventils Schieberventil
Arbeitsdruck, bar 1,5 ÷ 1,8
Versorgungsspannung, V 220 V
Gesamtleistung, Va 4.5
Kontrolle beidseitig elektromagnetisch
Betriebsfrequenz, Zyklen/Sek 5

Pneumatisches Ventil 4V320-08 220V





Abmessungen und Maße des Pneumatikventils 4V320-08 220V:

Pneumatisches Ventilmodell 4V320-08
A, mm 71.9
B, mm 45
C, mm 94.4
D, mm 27
E, mm 69
F, mm 40
Ich, mm 24
K, mm 40
L, mm 188.8
M, mm 69.4
N, mm 50
O, mm 82.4
P, mm 24
S, mm 20
T, mm 6.5
U, mm 2.4
V, mm 4
Hmm 82.4

Skizze der Abmessungen und Maße des Pneumatikventils 4V320-08 220V





Technische Parameter des Grenzschalterelements APL-410N EX:

Name Wert
Modell der Endschaltereinheit APL-410N EX
Maximale Spannung des Endschalters, V 250
Arbeitstemperatur, °C -40 bis +80
Lebensdauer, Jahre 10

Endschalter-Einheit APL-410N EX





Abmessungen und Maße der Grenztasteinheit APL-410N EX:

Modell D, mm D1, mm Hmm L, mm B, mm M, mm
APL-410N EX 9.5 5 174 177 178 8


Skizze der Abmessungen und Maßeinheiten des Grenztasters APL-410N EX

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen QT450
  • Maximal zulässige Temperatur
    150 °C
  • Verbindungstyp
    Interflansch (Gewindelaschen)
  • Steuerungstyp
    Pneumatischer Antrieb
  • Betriebsumgebung
    Wasser, Luft, Neutrale Medien
  • Anwendungen
    Wasserversorgung, Wärmeversorgung
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM
  • Disc material
    Edelstahl AISI 304
  • Explosionsgeschützt
    Ja
  • Manuelle Übersteuerung
    NEIN
  • Endschalter
    Ja
  • Steuersignal
    EIN/AUS
  • Versorgungsspannung
    220 V
  • Typ des pneumatischen Antriebs
    mit Rückholfedern
  • Drehwinkel
    90°
