Vanne papillon d'eau Elephant WBV1631N-2W-Fb-H, matériau du corps - fo – Valve Elephant
Elephant  |  SKU: D050-44247

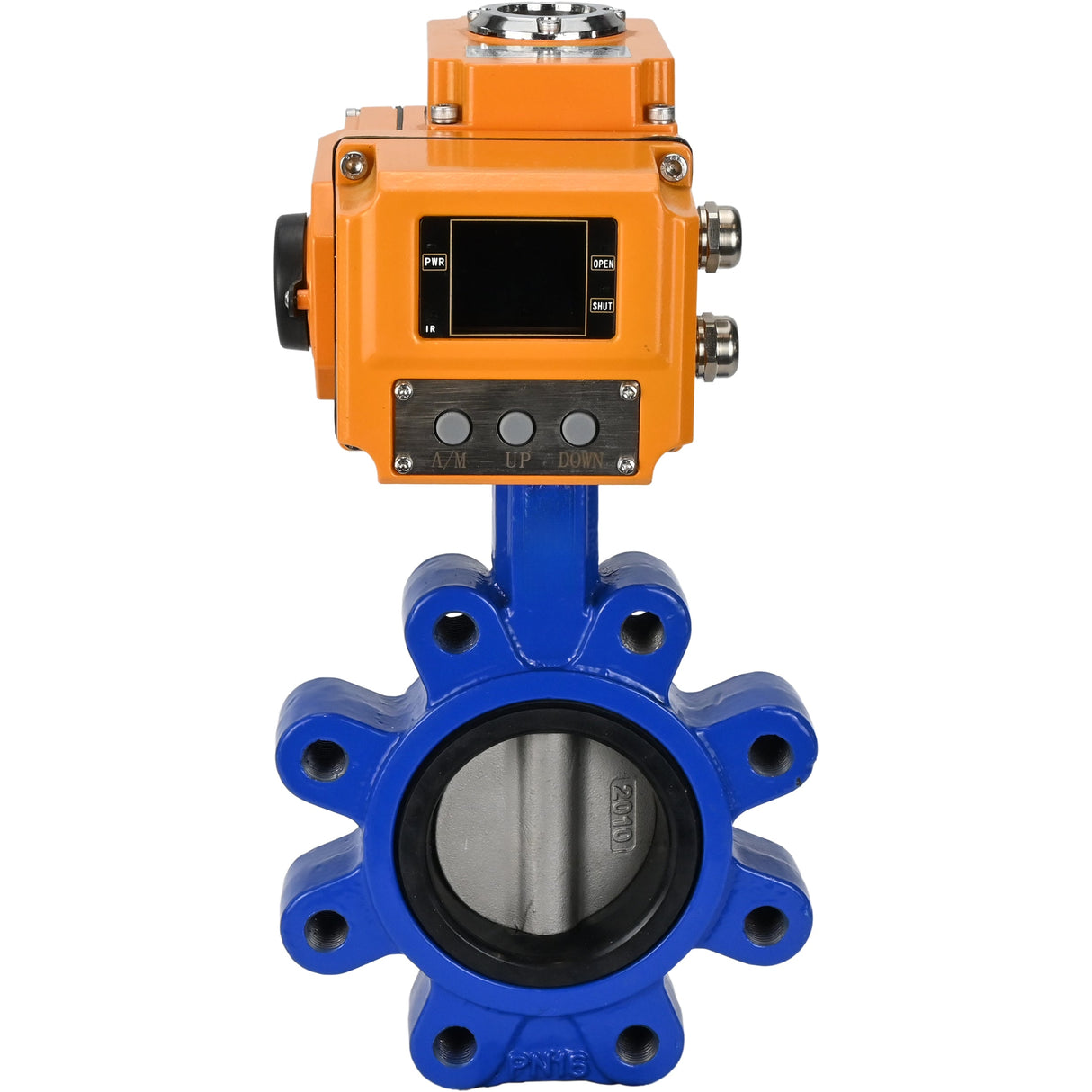

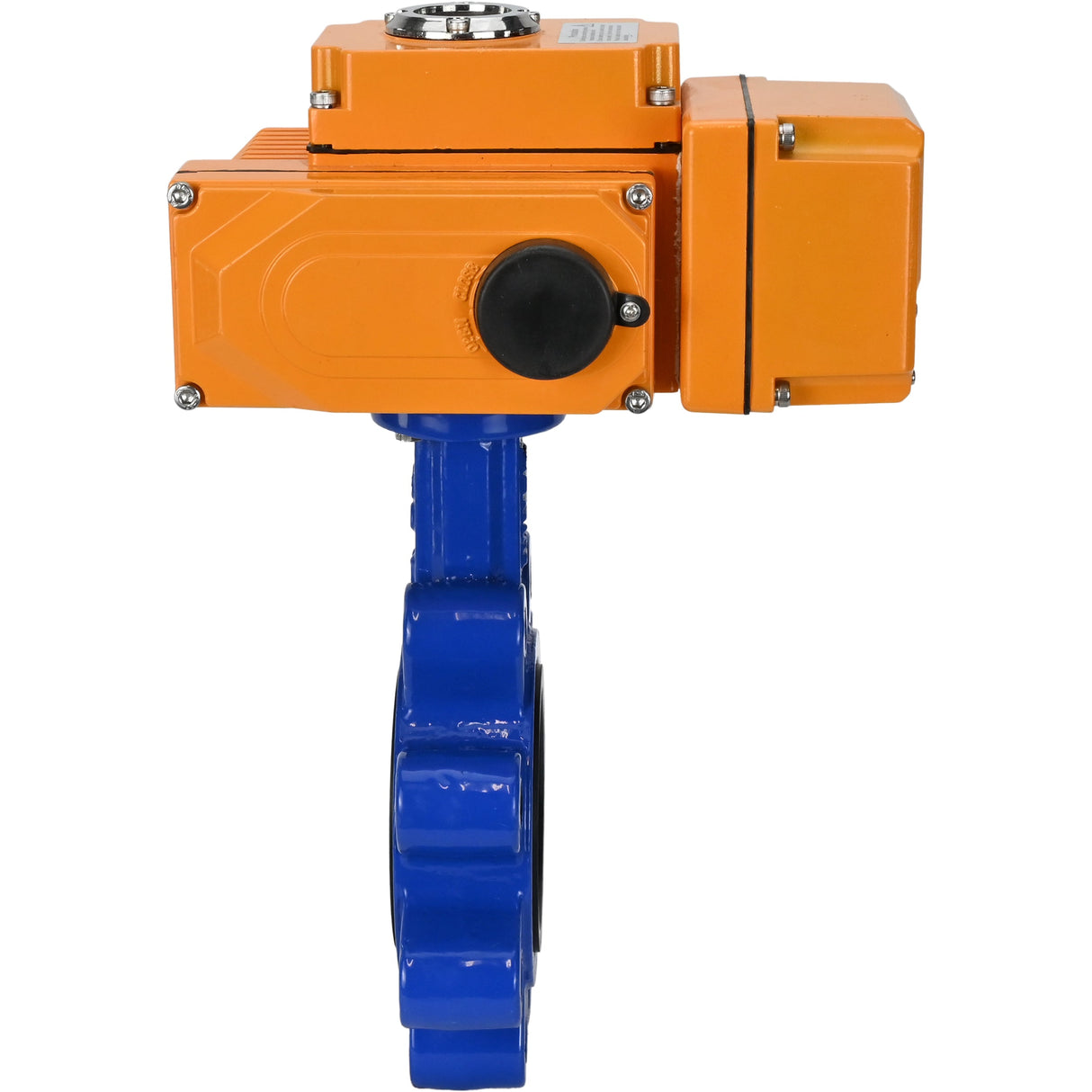

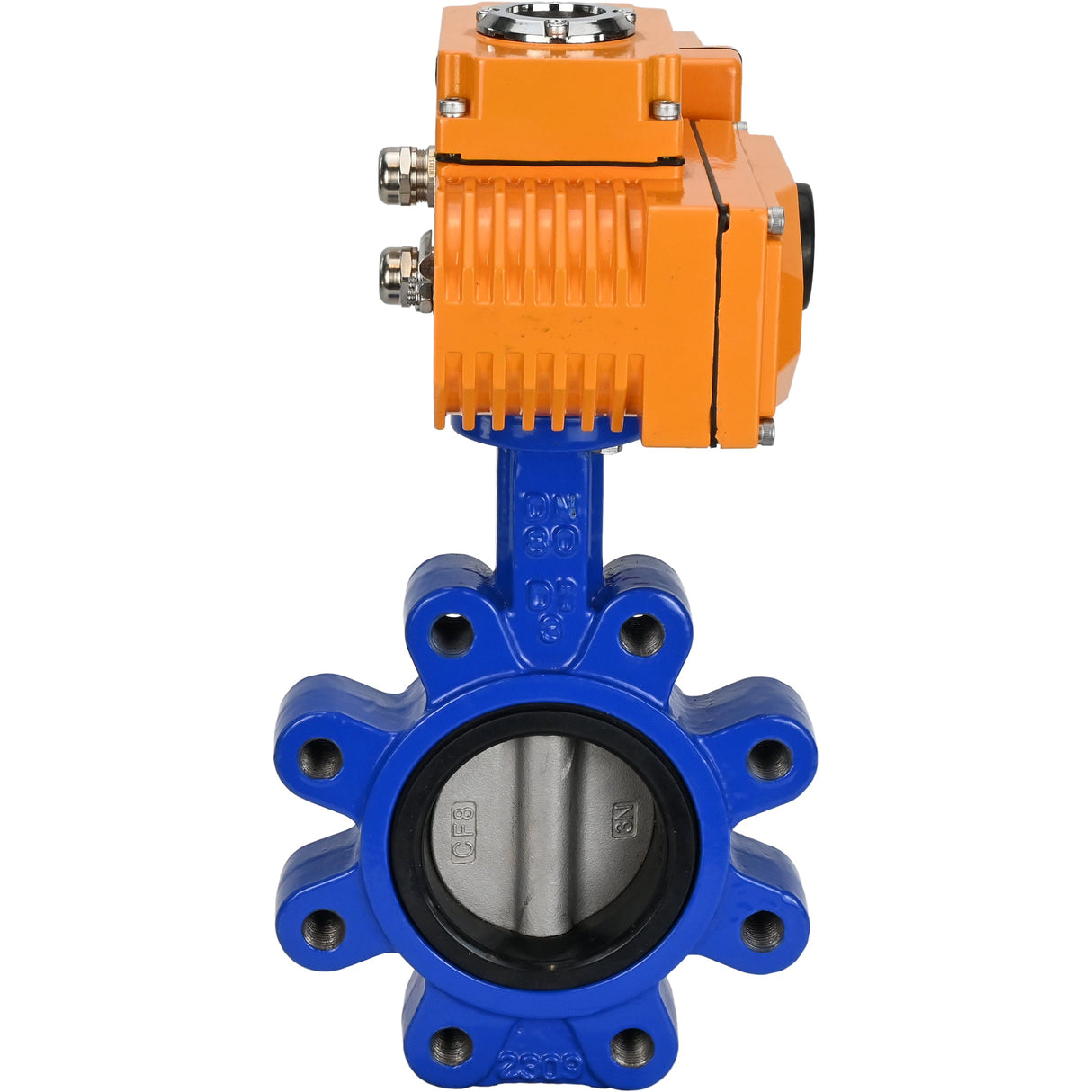

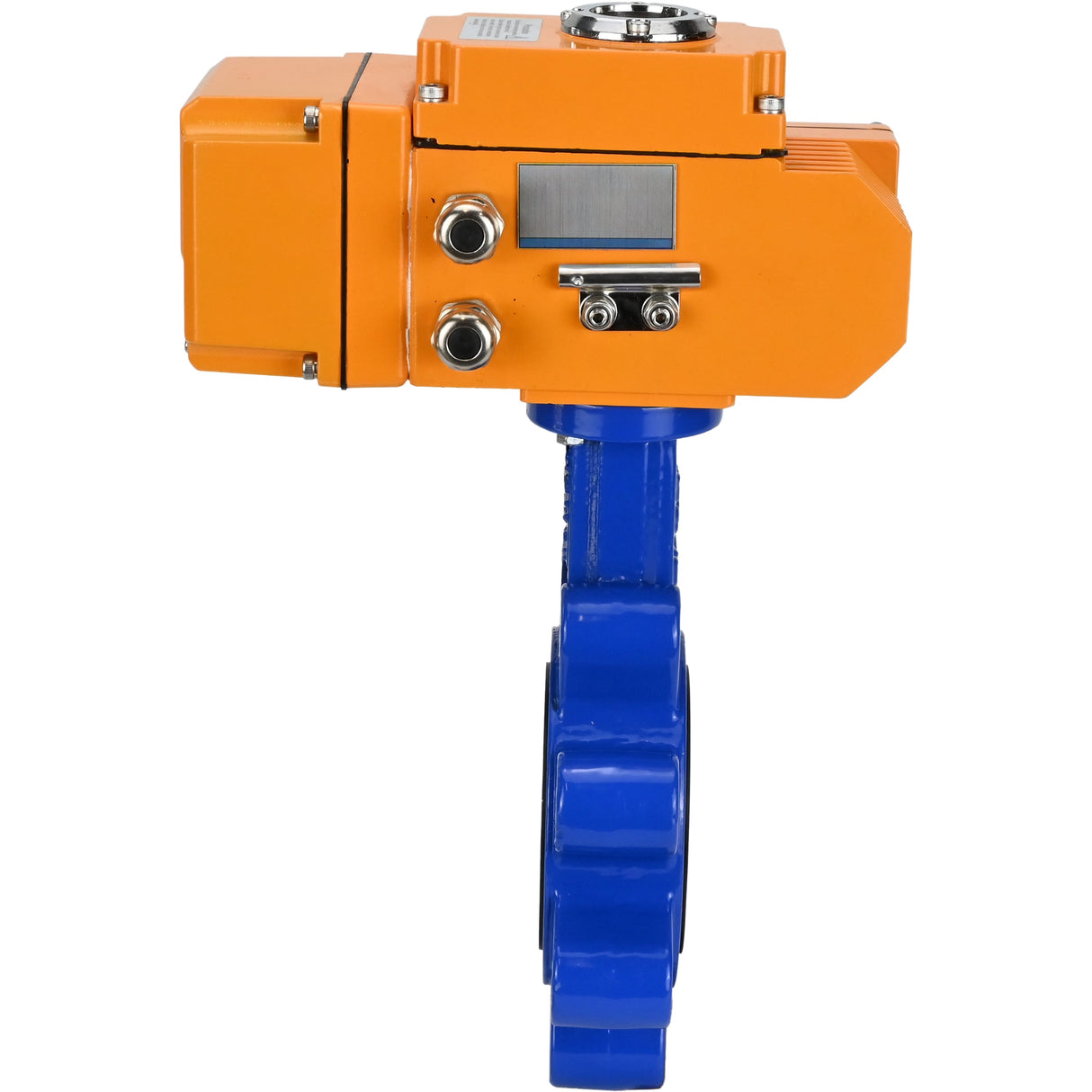

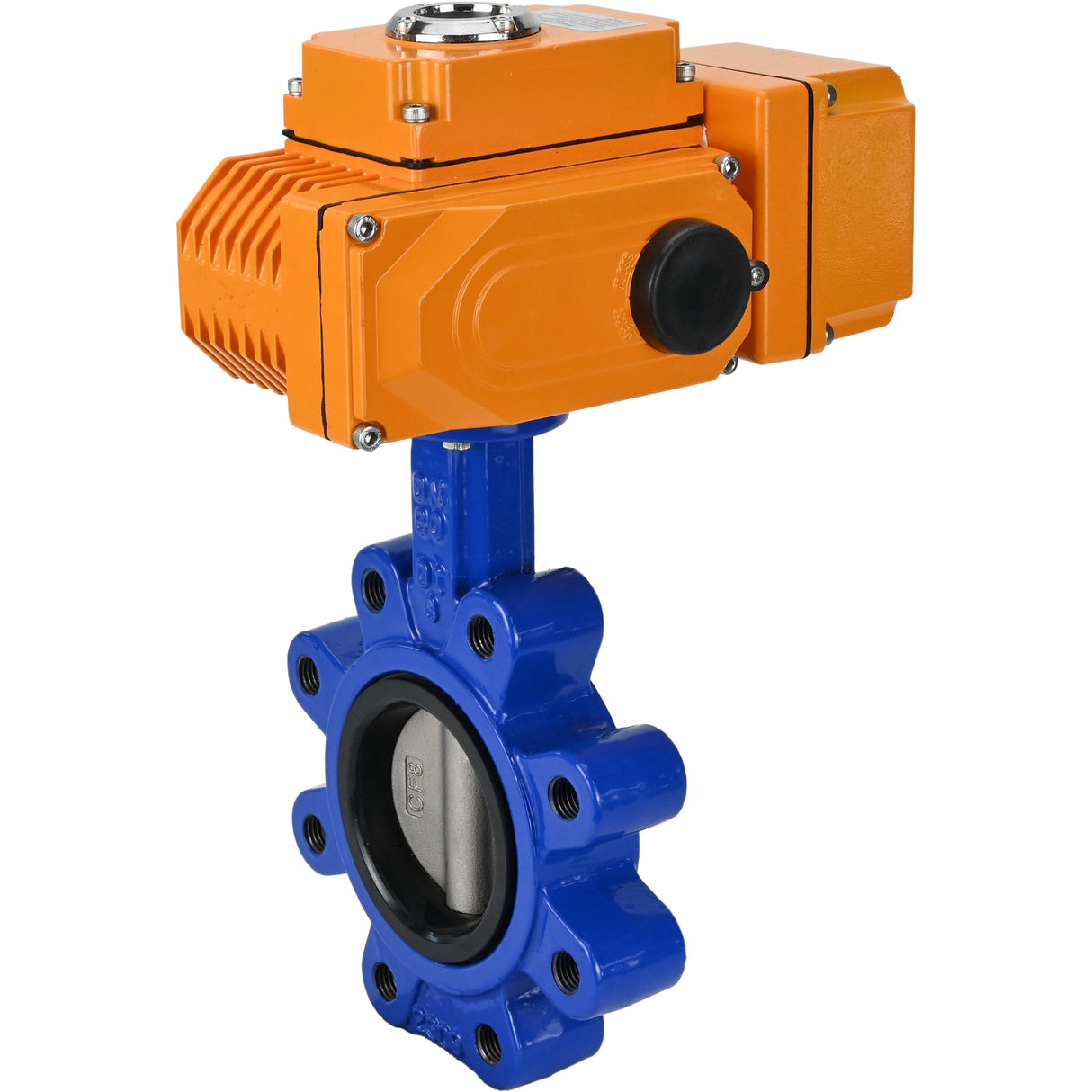

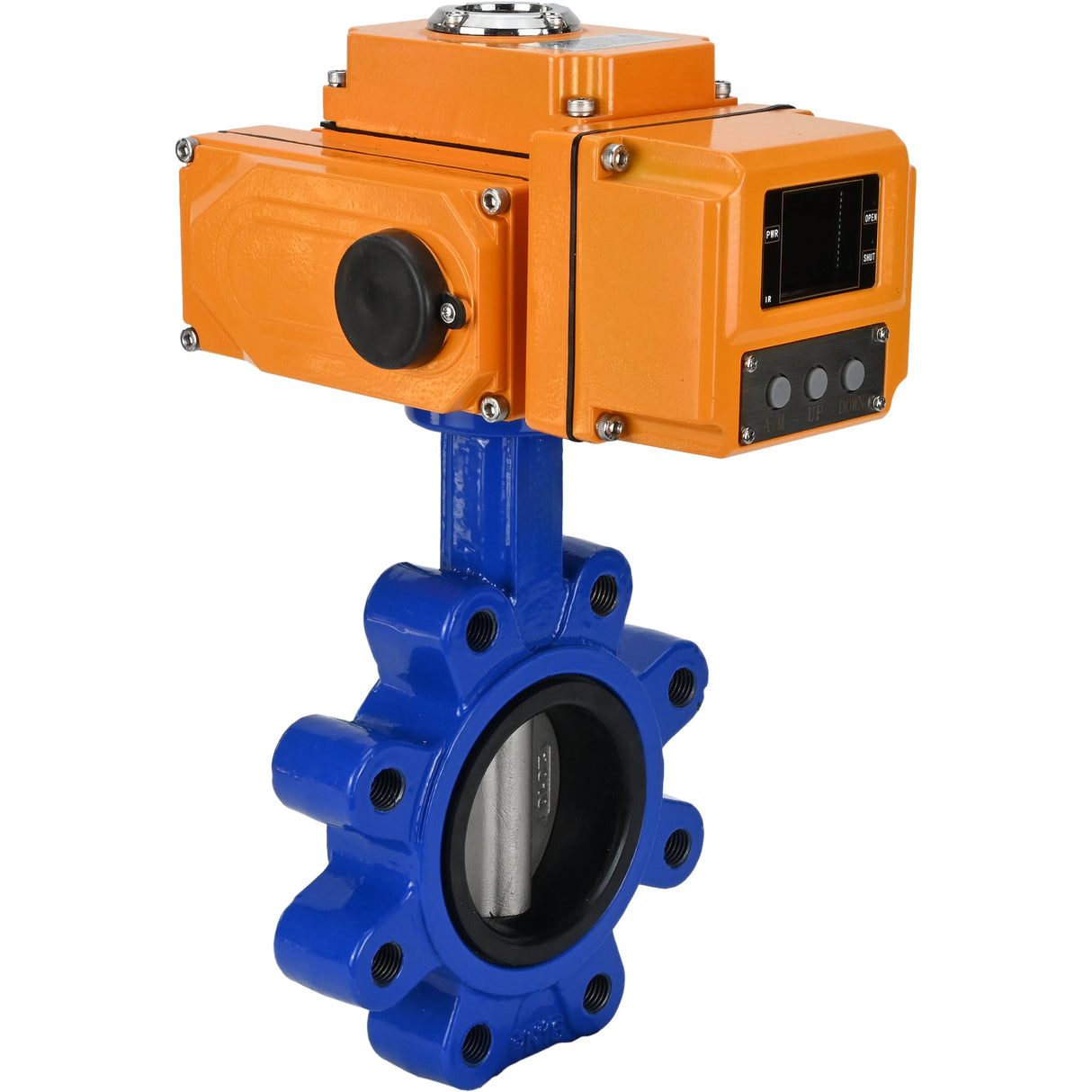

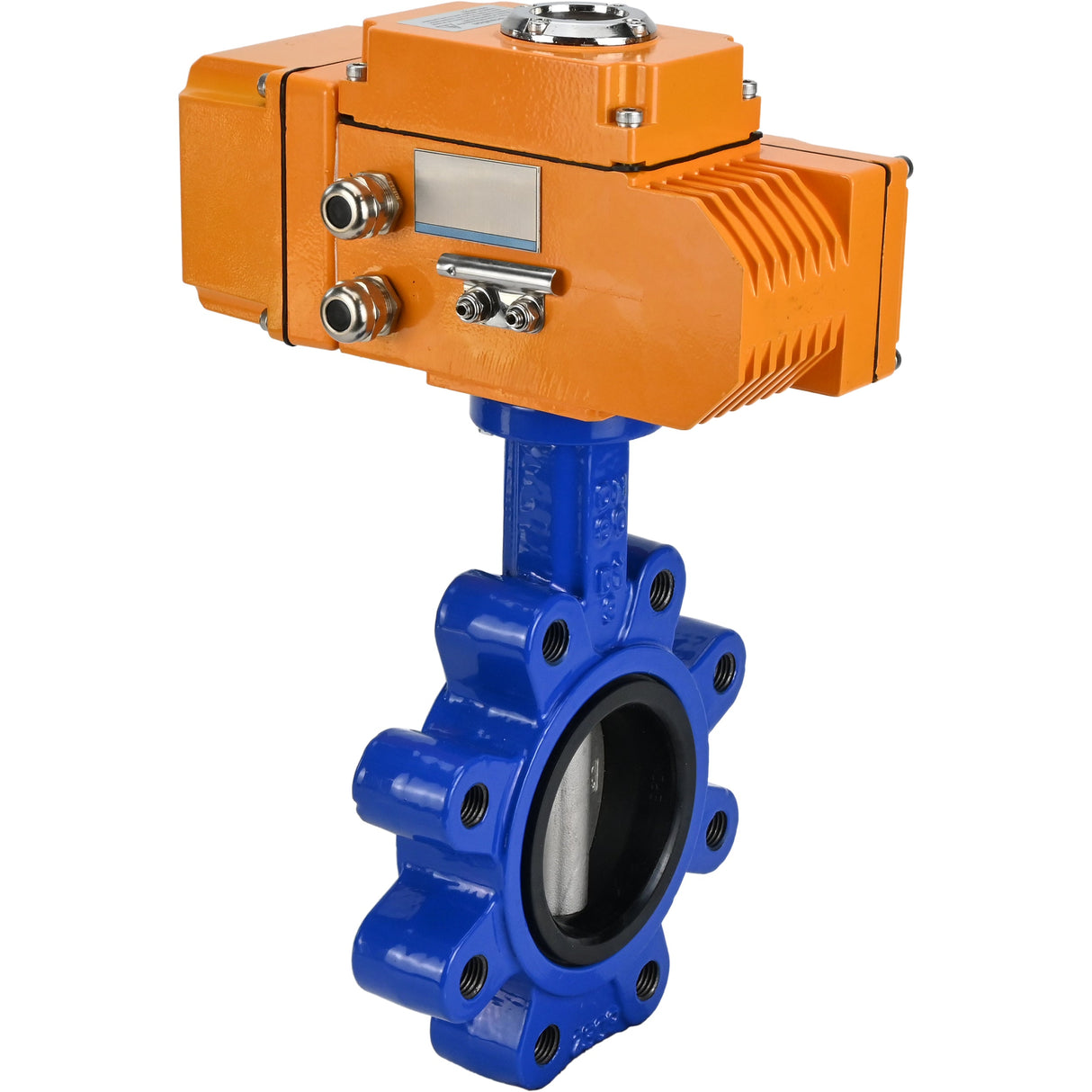

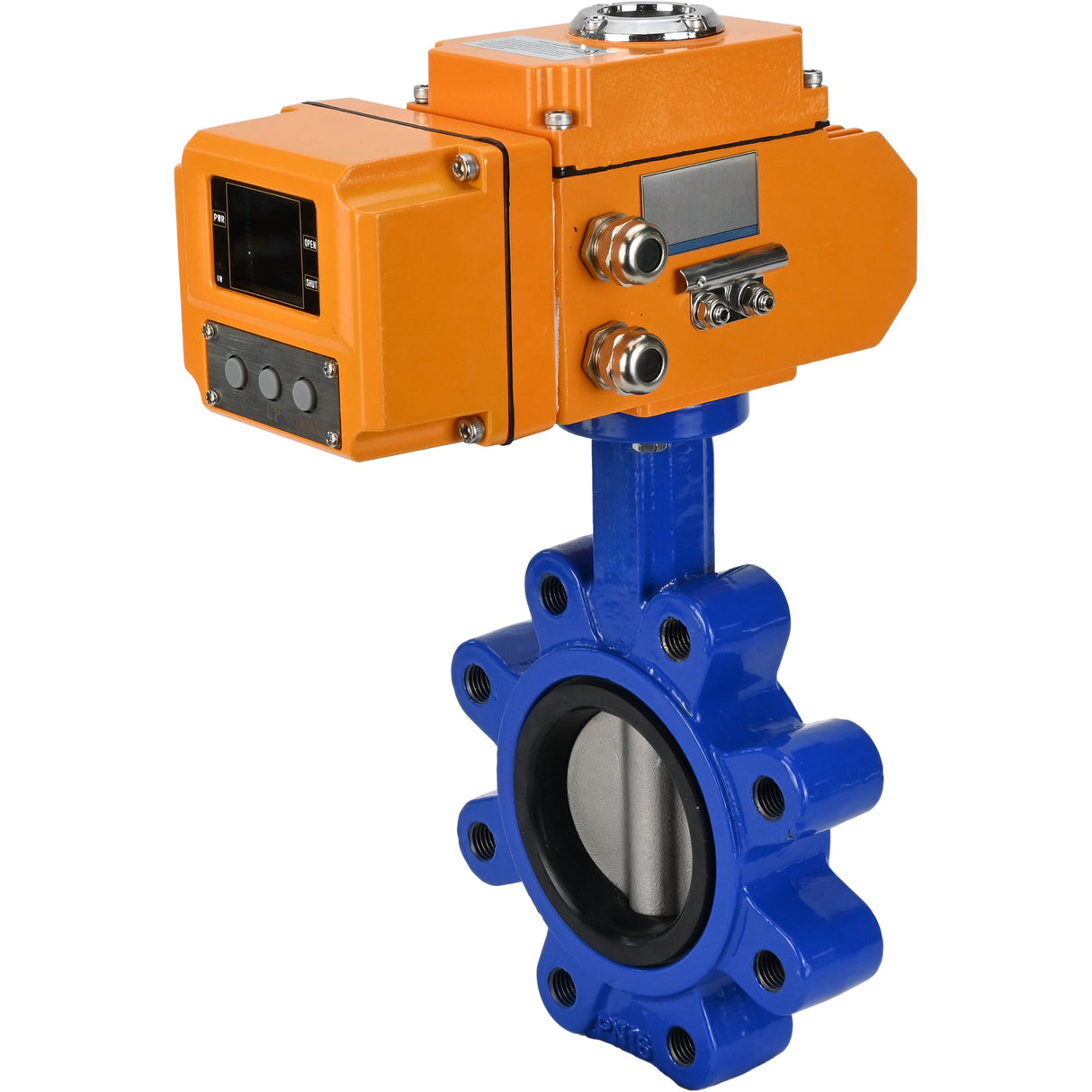

Vanne papillon d'eau Elephant WBV1631N-2W-Fb-H, matériau du corps - fonte QT450, matériau du disque - acier inoxydable AISI 304, joint - NBR, actionneur électrique QT-N-EM-B1-220VAC-U1 220V

€776,68
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Butterfly valves are designed for use as shut-off or regulating valves for controlling flows in heat supply systems, water supply systems, in technological processes of food, chemical, oil and gas, pulp and paper and other industries. The valves are opened and closed by turning the disk by 90°. Opening is performed by turning the handle counterclockwise, closing - clockwise.
Electric quarter-turn actuators controlled by Elephant QT series are designed for remote and local control of 0° ~ 270° rotation of a shut-off valve of such types as ball valves, etc. They are widely used in various branches of national economy: in gas, oil, metallurgical, food industry, housing and communal services, etc.






Technical parameters of water butterfly valve Elephant WBV1631N-2W-Fb-H, body material - cast iron QT450, disk material - Stainless steel AISI 304, seal - NBR, electric actuator QT-N-EM-B1-220VAC-U1 220V:

Parameter

Value

Nominal pressure, bar

16

Type of connection

Interflanged (threaded lugs)

Type of control

Electric actuator

Application

Water supply, heat supply

Working medium temperature, °C

From -20 to 150

Tightness class

A

Country of manufacture

China


Dimensions and sizes of water butterfly valve Elephant WBV1631N-2W-Fb-H, body material - cast iron QT450, disk material - Stainless steel AISI 304, seal - NBR, electric actuator QT-N-EM-B1-220VAC-U1 220V:

Model H, mm X, mm Z, mm
DN80 248 160 121
DN100 277.5 189 129
DN125 317.5 189 129




Materials of parts of water butterfly valve Elephant WBV1631N-2W-Fb-H, body material - cast iron QT450, disk material - Stainless steel AISI 304, seal - NBR, electric actuator QT-N-EM-B1-220VAC-U1 220V:

№

Part name

Material

1

Body

Cast iron QT450

2

Disc

Stainless steel 304

3

Seat seal

NBR

4

Stem

Stainless steel SS 316





Technical parameters of electric actuators Elephant:

Name Value
Actuator model QT-N-EM-B1-220VAC-U1 220V
Supply voltage 220V





Dimensions and sizes of electric actuators Elephant:

Actuator model QT-N-005EM-B1-220VAC QT-N-010EM-B1-220VAC QT-N-015EM-B1-220VAC
X, mm 160 189 189
Y, mm 146 163 163
Z, mm 121 129 129
⌀A ⌀70 ⌀70 ⌀70
N-B 4-M8 4-M8 4-M8
⌀C ⌀50 ⌀50 ⌀50
N-D 4-M6 4-M6 4-M6
E, mm 66 100 100
F, mm 66 90 90
G, mm 114 114 114
H, mm 40 40 40
I, mm 100 100 100
MxM 14x14 17x17 17x17





Device of electric actuators Elephant QT-N-EM-O1-24VDC-U1 24V:

№

Part name

1

Output shaft

2

Cable gland

3

Mechanical limiter

4

Body

5

Cover

6

Inspection window

7

Dust protection



Bewertungen (0)

Documentation

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUTaille de la connexionPressionPrice AvailabilityQuantity Add to cart
    D050-44247DN10016 bars €776,68 Out of stock
    D050-44248DN12516 bars €919,21 Out of stock
    D050-44249DN8016 bars €686,84 Out of stock
