Elephant  |  SKU: D050-28094

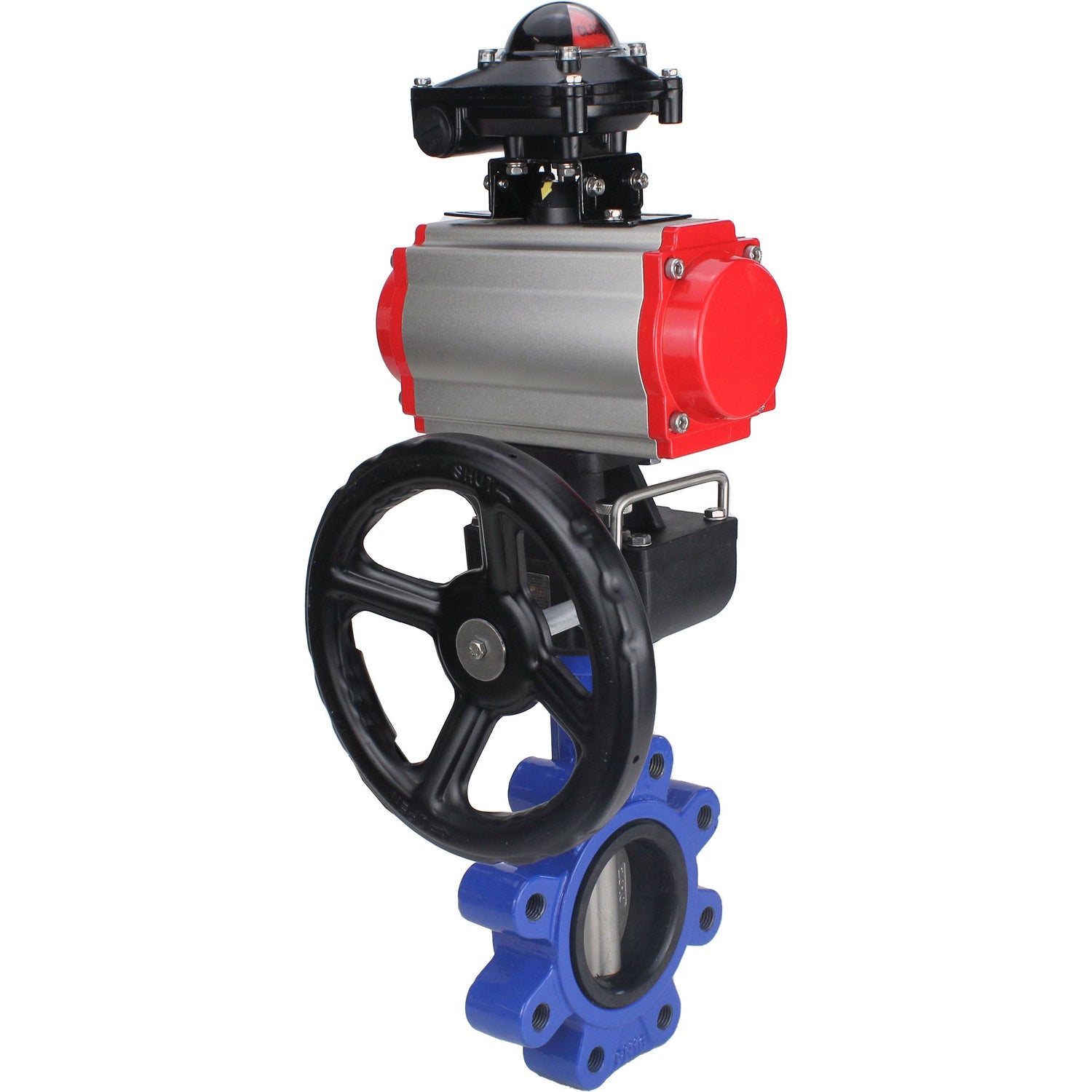

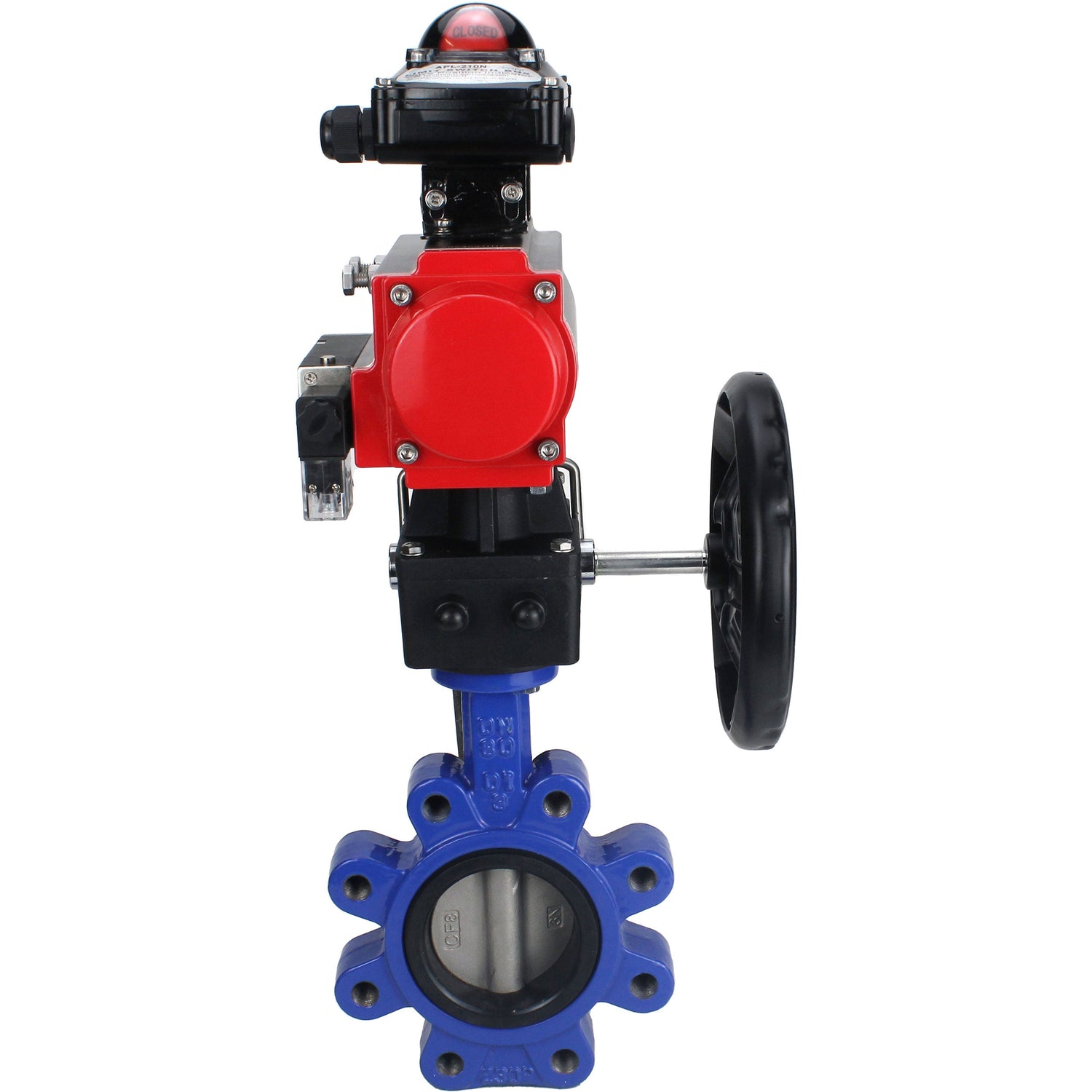

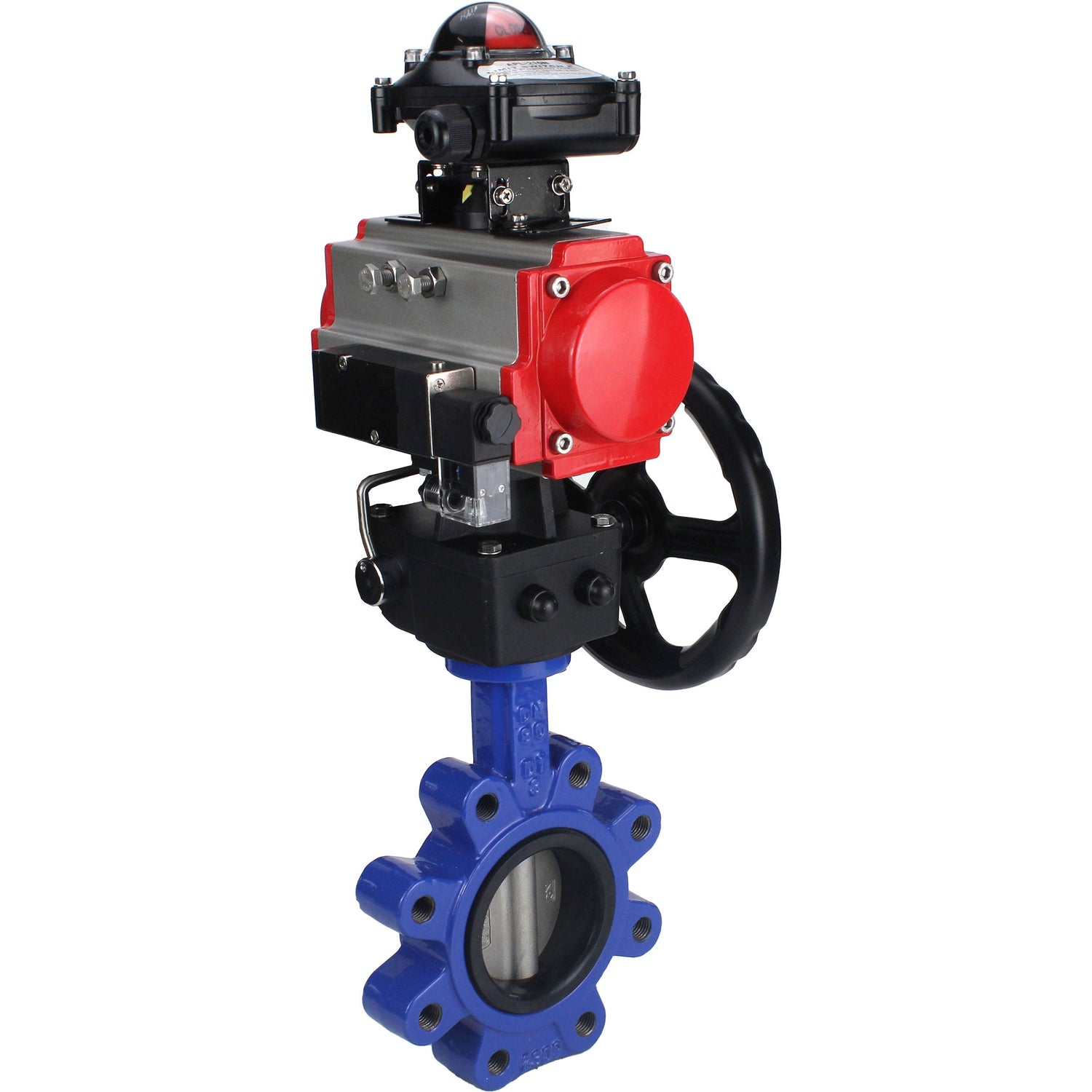

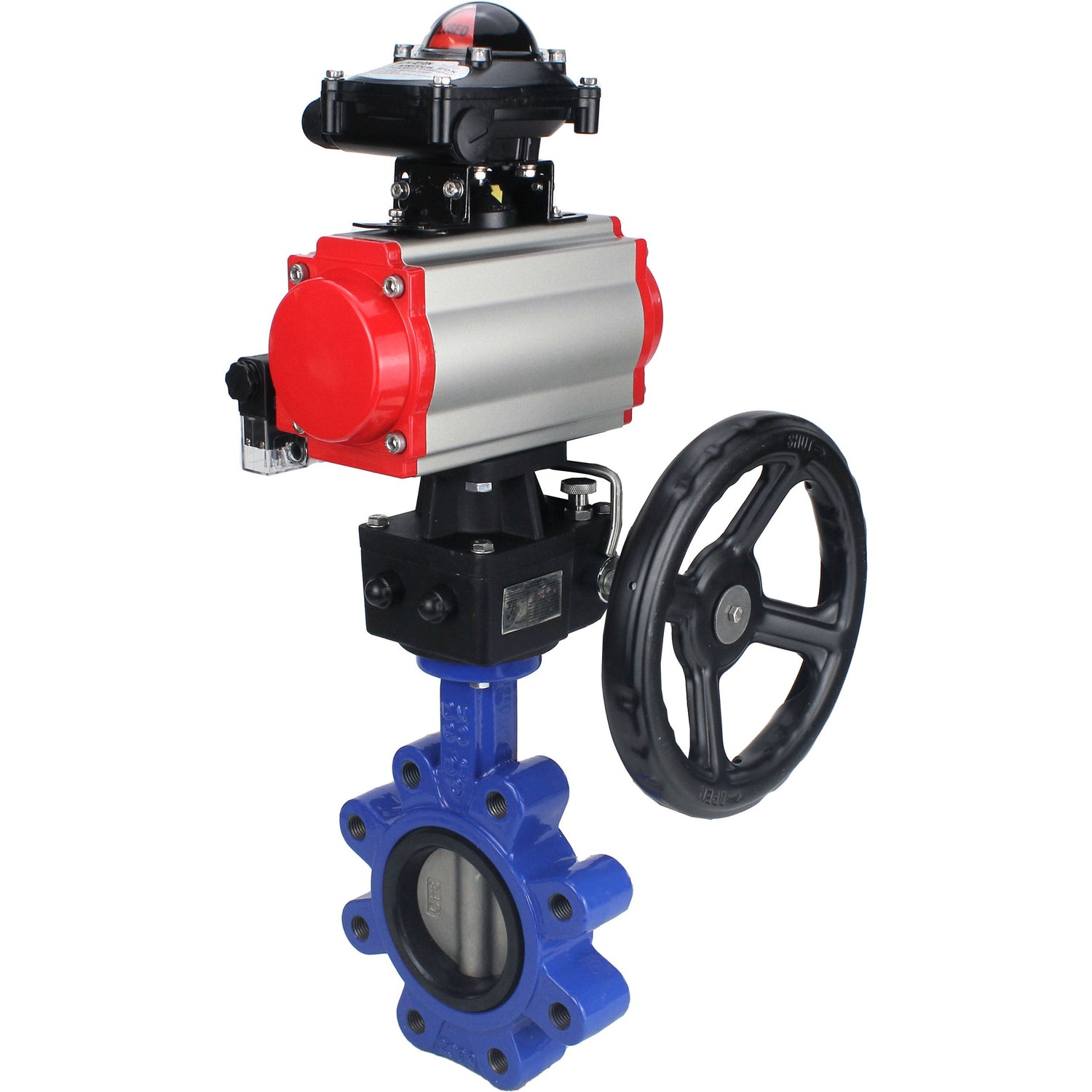

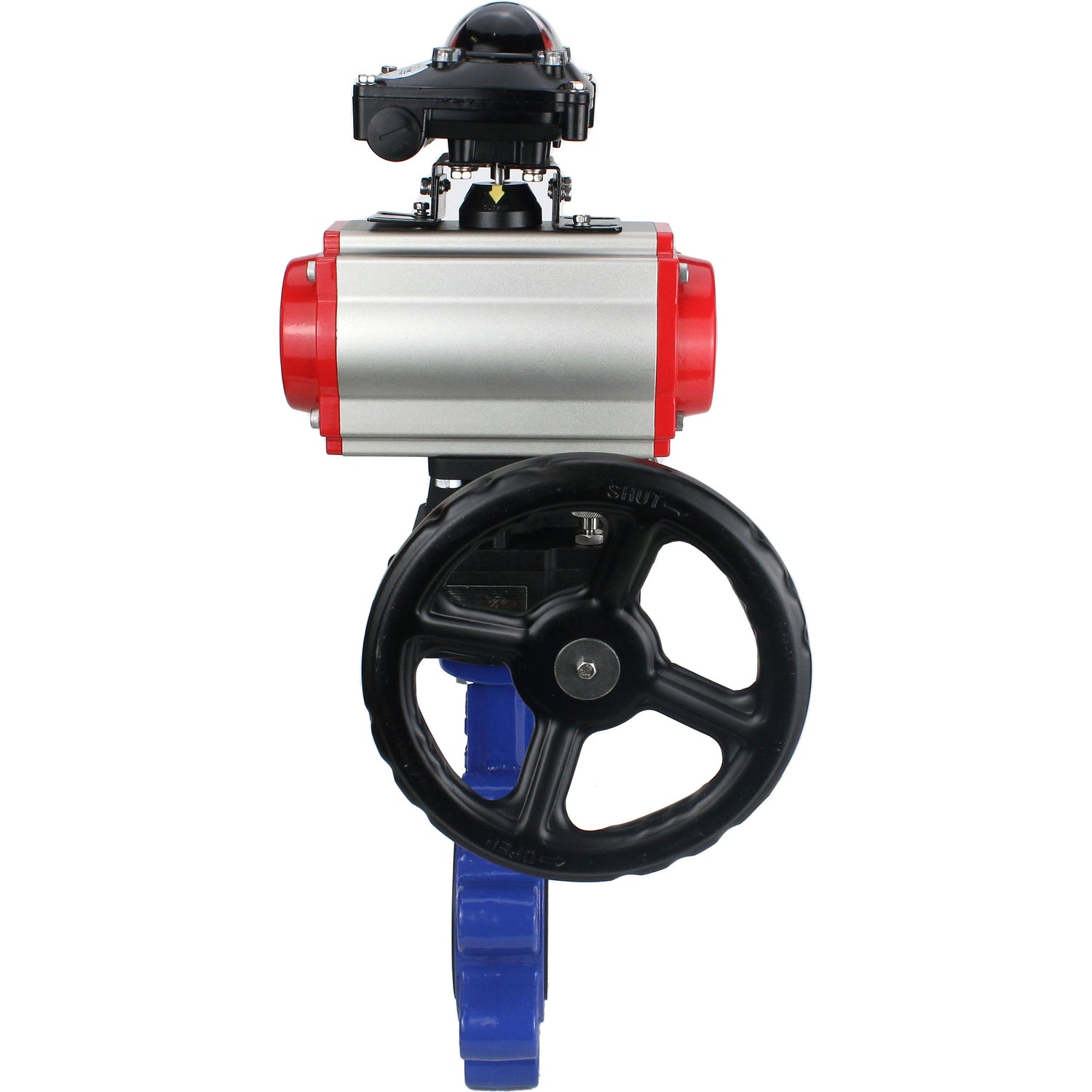

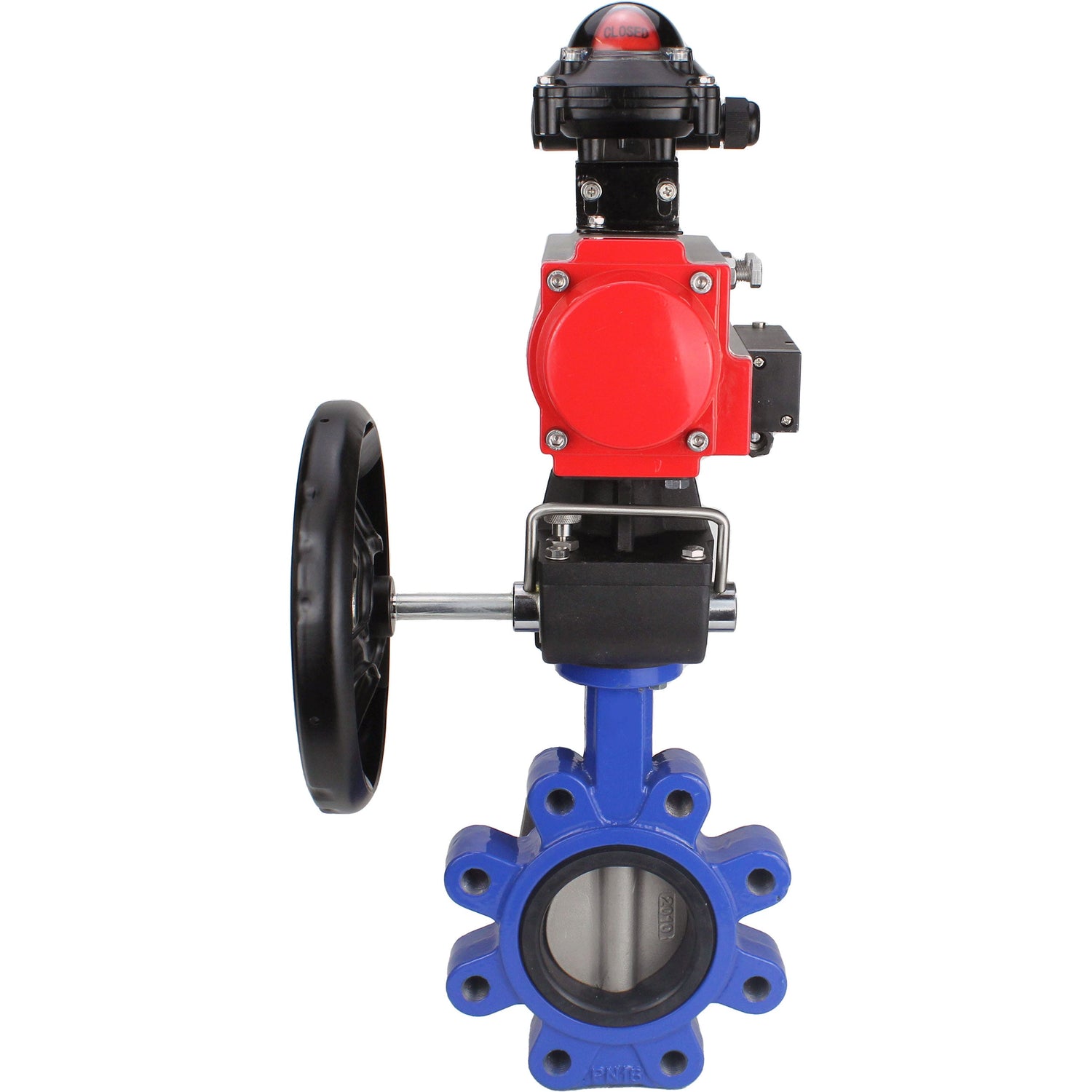

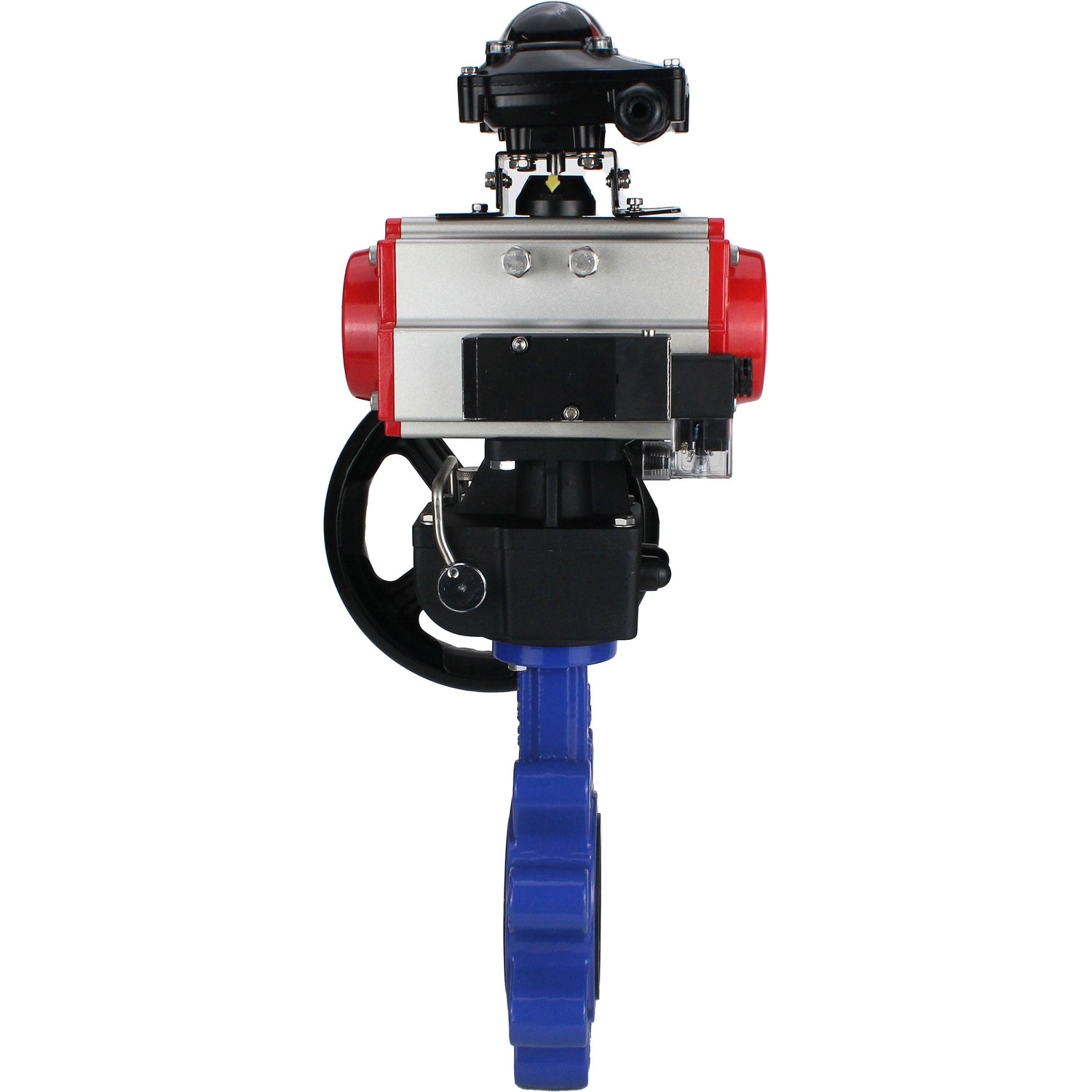

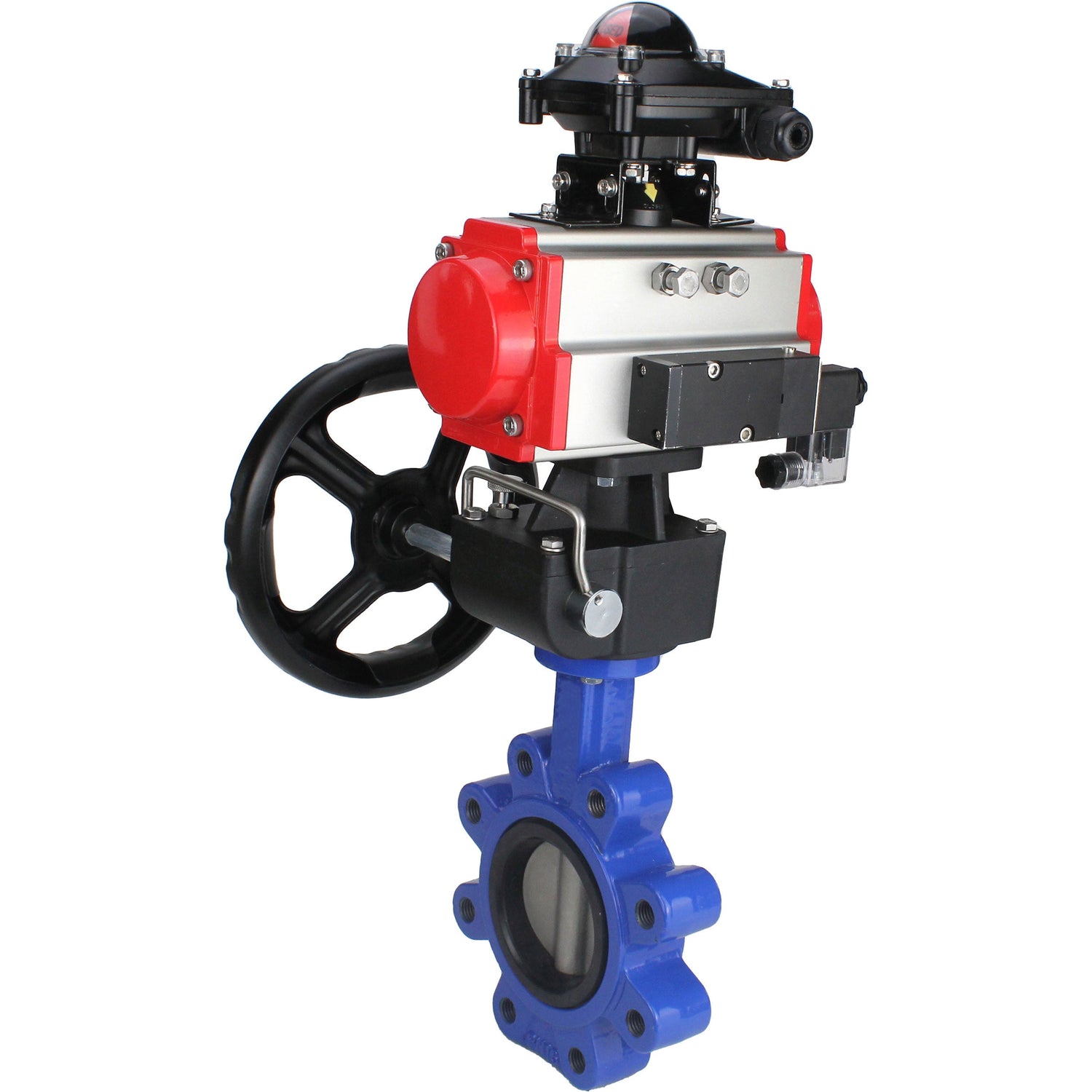

Wasser-Schmetterlingsventil Elephant WBV1631N-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, pneumatischer Antrieb PA-DA Doppelwirkung, 4M310-08 220V, LSU APL-210N, Handrad MON

€508,92
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Absperrklappen sind für den Einsatz als Absperr- oder Regelventile zur Steuerung von Durchflüssen in Heizungsanlagen, Wasserversorgungsanlagen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert. Die Ventile werden durch Drehen der Scheibe um 90° geöffnet und geschlossen. Das Öffnen erfolgt durch Drehen des Griffs gegen den Uhrzeigersinn, das Schließen im Uhrzeigersinn.

PA-DAXXX doppeltwirkende pneumatische Drehantriebe sind dafür ausgelegt, den Prozess der Steuerung von Industrieventilen mit einem maximalen Drehmoment von bis zu 2128 Nm zu automatisieren.

Pneumatische Ventile werden zur Steuerung in pneumatischen Systemen mit NAMUR-Andockfläche verwendet, zur Installation von Ventilen durch Durchgangslöcher im Gehäuse. Die elektromagnetische Steuerung erfolgt mittels Spannungsspulen 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. Je nach Modell verfügen die Ventile über eine ein- oder zweiseitige Steuerung. Magnetventile für pneumatische Anwendungen gibt es in einer breiten Modellpalette und umfassen gängige Schaltarten für Dreiwege- (3/2) und Fünfwege- (5/2 und 5/3) Pneumatikventile. Sie sind für den Einsatz mit Vierteldreh-Pneumatikaktuatoren ausgelegt.

Das HDM Schneckengetriebe-Reduktions-Handdoppelgetriebe ermöglicht die manuelle Einstellung der erforderlichen Positionierung des Absperrventils um eine Vierteldrehung und dient als Alternative zu pneumatischen, elektrischen oder hydraulischen Vierteldreh-Antrieben. Geeignet für den Innen- und Außenbereich. Das modulare Design der manuellen Übersteuerung ist darauf ausgelegt, die effektivste und effizienteste Lösung für das gesamte Spektrum der manuellen Übersteuerungsanwendungen zu bieten.

Die Endschaltereinheit ist für die visuelle und elektrische Signalisierung der Endlagen des Absperrkörpers des Ventils ausgelegt: Ventil, Hahn oder Scheibenschieber. Sie wird auf der Oberfläche des pneumatischen Stellantriebs montiert und ist mit der Welle des Stellantriebs nach DIN-Norm verbunden. Das abgedichtete Gehäuse enthält in der Regel zwei Sensoren, die die Position der Stellantriebswelle überwachen und in den Endlagen signalisieren. Als Sensoren werden OMRON-Mikroschalter, induktive Sensoren oder Reed-Schalter verwendet. Die visuelle Positionsanzeige kann am Gehäuse der Einheit beobachtet werden, dort befindet sich ein 3D-Visueller Indikator ROT-GESCHLOSSEN und GRÜN-GEÖFFNET.





Technische Parameter des Wasser-Schmetterlingsventils Elephant WBV1631N-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, pneumatischer Antrieb PA-DA Doppelwirkung, 4M310-08 220V, LSU APL-210N, Handrad MON:

Name Bedeutung
Nenn­druck PN, bar 16
Arbeitstemperatur des Mediums, °C von -10 bis +90
Anwendung Wasserversorgung, Wärmeversorgung
Verbindung zur Pipeline Interflansch (Gewindelaschen)
Tortyp Schwenkscheibe
Steuerungstyp pneumatischer Antrieb
Herstellerland China

Absperrklappen WBV1631N-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, pneumatischer Antrieb PA-DA Doppelwirkung, 4M310-08 220V, LSU APL-210N, Handrad MON





Abmessungen und Maße der Absperrklappen Elephant WBV1631N-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, pneumatischer Antrieb PA-DA Doppelwirkung, 4M310-08 220V, LSU APL-210N, Handrad MON:

DN Hmm A, mm E, mm H1, mm
50 203 174 89 120
65 224 174 89 120
80 248 216 109 133
100 277.5 216 109 133
125 317.5 279 134 180
150 354.5 279 134 180

Skizze Absperrklappen WBV1631N-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, pneumatischer Antrieb PA-DA Doppelwirkung, 4M310-08 220V, LSU APL-210N, Handrad MON





Materialien der Schmetterlingsventile Elephant WBV1631N-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, pneumatischer Antrieb PA-DA Doppelwirkung, 4M310-08 220V, LSU APL-210N, Handrad MON:

Nr. Details Material
1 Körper Gusseisen QT450
2 Scheibe Edelstahl AISI 304
3 Sitzdichtung NBR
4 Stange Edelstahl SS 316

Skizze der Teile und Materialien Schmetterlingsventile WBV1631N-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, pneumatischer Antrieb PA-DA Doppelwirkung, 4M310-08 220V, LSU APL-210N, Handrad MON





Technische Daten der PA-DA Pneumatikaktuatoren:

Design Doppelwirkung
Nenn­druck PN, bar 12
Arbeitsdruck, bar 2...8
Arbeitsmedium Gefilterte Druckluft oder nicht aggressive Gase, Öle
Maximaler Partikeldurchmesser weniger als 30 µm2
Betriebstemperatur t, ⁰C - 20 bis +80 - 40 bis +80 (Niedertemperaturversion) - 20 bis +160 (in trockener Luft)
Einstellbereich ± 5 ° für die Rotation bei 0 ° und 90 °
Manuelle Übersteuerung Ist
Positionsanzeige offen/geschlossen
Betriebsumgebung innen und außen. (Alle internen und externen Teile sind korrosionsgeschützt beschichtet)


PA-DA pneumatischer Antrieb





PA-DA pneumatischer Antriebskomponenten-Materialien:

Nr. Name Material
1 Gehäuse extrudiertes Aluminium
2 Seitenstecker Aluminiumguss
3 Gang Edelstahl
4 Kolben Stahl/Aluminium
5 Stecker Edelstahl
6 Kolbenring NBR
7 Federn Federstahl
8 Kolbenlager technischer Kunststoff
9 Kolbenring NBR
10 Stecker NBR
11 Druckring technischer Kunststoff
12 Ring technischer Kunststoff
13 Waschmaschine Edelstahl
14 Federklammer Edelstahl
15 Indikator Plastik
16 Blinkergehäuse Plastik
17 Lager technischer Kunststoff
18 Nocken Stahl
19 Lager NBR
20 Lager technischer Kunststoff
21 Lager technischer Kunststoff
22 Dichtungsring NBR
23 Dichtungsring NBR
24 Lager Edelstahl
25 Einstellmutter Edelstahl
26 Einstellschraube Edelstahl
27 Ärmel Aluminium
Teile- und Materialskizze des PA-DA Pneumatikaktuators





Technische Merkmale des Pneumatikventils 4m310-08 220V:

Design Spulentyp
Nenn-Druck PN, MPa (kg/cm2) 1,2 (12)
Arbeitsdruck, bar 1,5...8
Arbeitsmedium gefilterte Druckluft
Umgebungstemperatur t, ⁰C +5 bis +50
Antworthäufigkeit 5 Zyklen/s
Manuelle Duplizierung Ist
Schutzgrad IP 65
Montage durch Löcher im Gehäuse
Gehäusematerial eloxiertem Aluminium
Ansprechzeit 0,05 Sek.

Pneumatische Ventile 4M310-08 220V





Abmessungen und Maße des Pneumatikventils 4M310-08 220V:

Pneumatisches Ventilmodell 4M310-08
D, mm 32
E, mm 69
F, mm 40
Ich, mm 45
K, mm 40
L, mm 134.5
M, mm 40
N, mm 24
S, mm 27
U, mm 2.4
Hmm 17.5

Skizze der Abmessungen und Maße des Pneumatikventils 4M310-08 220V





Technische Parameter des Handrads MON:

Name Wert
Klimaversion U,UHL,T,OM
Schutzart, IP 67
Anschlussart ISO 5211
Manueller Doppler MON





Abmessungen und Maße des Handrads MON:

Modell MON1-250-T26-ISO MON2-450-T28-ISO MON3-700-T38-ISO MON4-1200-T54-ISO
b1, mm 14 17 22 27
N, mm 22 22 28 32
b2, mm 14 17 22 27
M, mm 16 18 22 30
D1, mm Ø50 Ø70 Ø102 Ø102
4-M1, mm 4-M6 4-M8 4-M10 4-M10
D2, mm Ø70 Ø102 Ø125 Ø125
4-M2, mm 4-M8 4-M10 4-M12 4-M12
E, mm 70x70 95x95 114x114 129x129
D3, mm Ø50 Ø70 Ø102 Ø125
4-Ø1, mm 4-Ø6,5 4-Ø8,5 4-Ø10,5 4-Ø12,5
D4, mm Ø70 Ø102 Ø125 Ø140
4-Ø2, mm 4-Ø8,5 4-Ø10,5 4-Ø12,5 4-Ø16,5
A, mm 90 125 140 188.5
B, mm 55 64 71 93
ØC, mm Ø88 Ø110 Ø129 Ø174
F, mm 115 135 166 202
T, mm 44 62.5 70 94
Y, mm 145 178 212 280
Hmm 120 133 180 195
S, mm 53 56.5 68.7 84
K, mm 10 13 12.5 15
Ø Handrad, mm 180 200 280 320
Skizze der Abmessungen und Maße des MON-Handrads MON





MON Handradmaterialien:

Nr. Name Material
1 Stiel zur Montage des Pneumatikaktuators Stahl 45
2 Dichtungsring EPDM
3 Befestigungsfeder Federstahl
4 Obere Abschlussabdeckung Aluminiumlegierung
5 Schrauben Stahl 304
6 Sperrhalterung (Hauptstange) Stahl 304
7 Gehäuse Aluminiumlegierung
8 Dichtungsring EPDM
9 Getriebe Gusseisen BCh50
10 Übergangskupplung Gusseisen BCh40
11 Getriebeschaft Gusseisen BCh40

Materialien des Handrads





Technische Parameter des Endschalterelements APL-210N:

Name Wert
Modell der Endschaltereinheit APL-210N
Maximale Spannung des Endschalters, V 250
Arbeitstemperatur, °C -40 bis +80
Lebensdauer, Jahre 10

Endschalter-Einheit APL-210N





Abmessungen und Maße der APL-210N Endschaltereinheit:

Modell Hmm L, mm B, mm D, mm D1, mm M
APL-210N 77 112 88 10 5 20x1.5

Skizze der Abmessungen und Maßeinheiten des Grenztasters APL-210N

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen QT450
  • Maximal zulässige Temperatur
    90 °C
  • Verbindungstyp
    Interflansch (Gewindelaschen)
  • Steuerungstyp
    Pneumatischer Antrieb
  • Betriebsumgebung
    Luft, Kaltes und heißes Wasser, Neutrale Medien
  • Anwendungen
    Wasserversorgung, Wärmeversorgung
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    NBR
  • Disc material
    Edelstahl AISI 304
  • Explosionsgeschützt
    NEIN
  • Manuelle Übersteuerung
    Handrad
  • Endschalter
    Ja
  • Versorgungsspannung
    220 V
  • Typ des pneumatischen Antriebs
    Doppelwirkung
  • Drehwinkel
    90°
