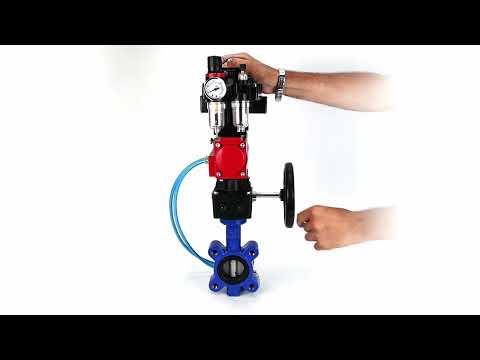

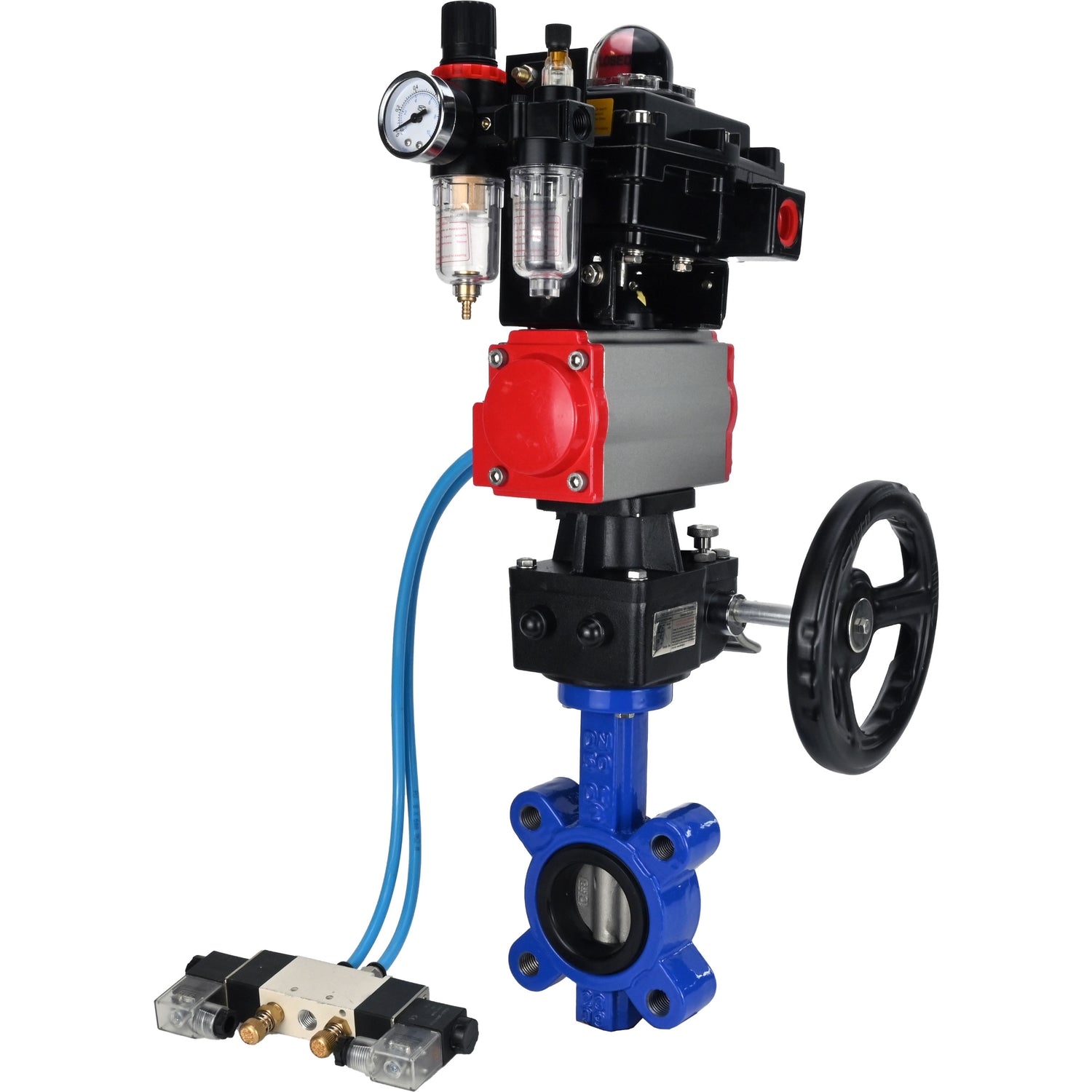

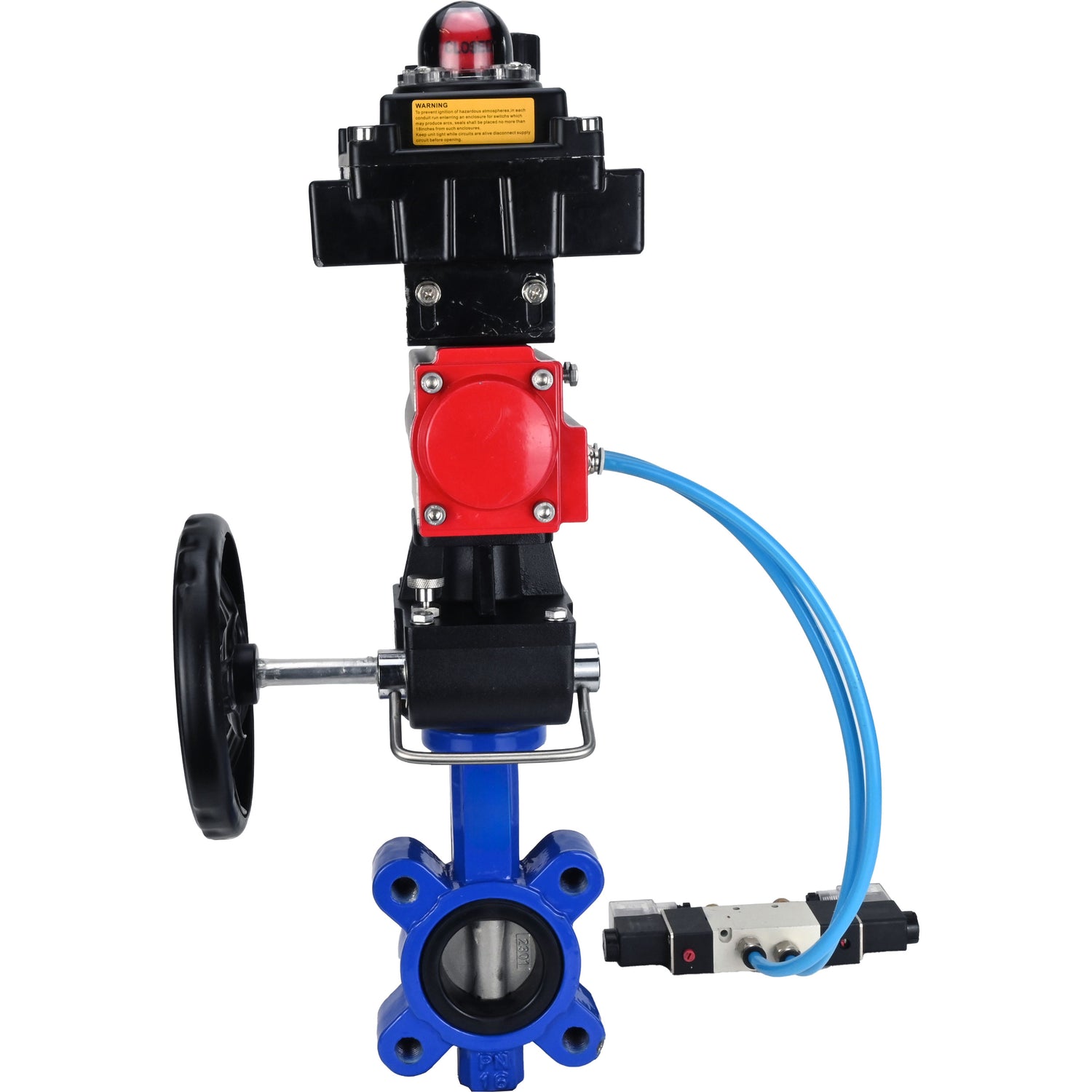

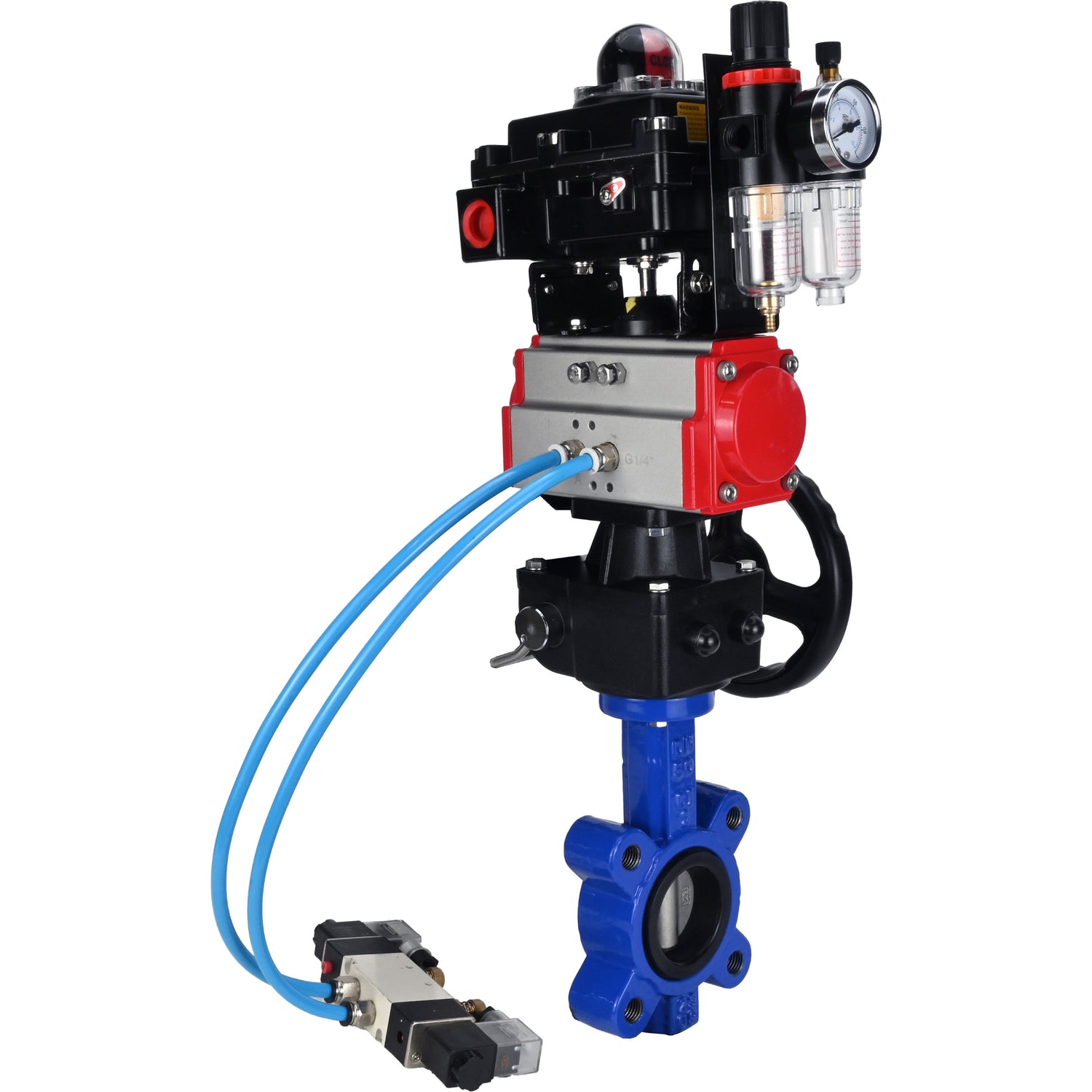

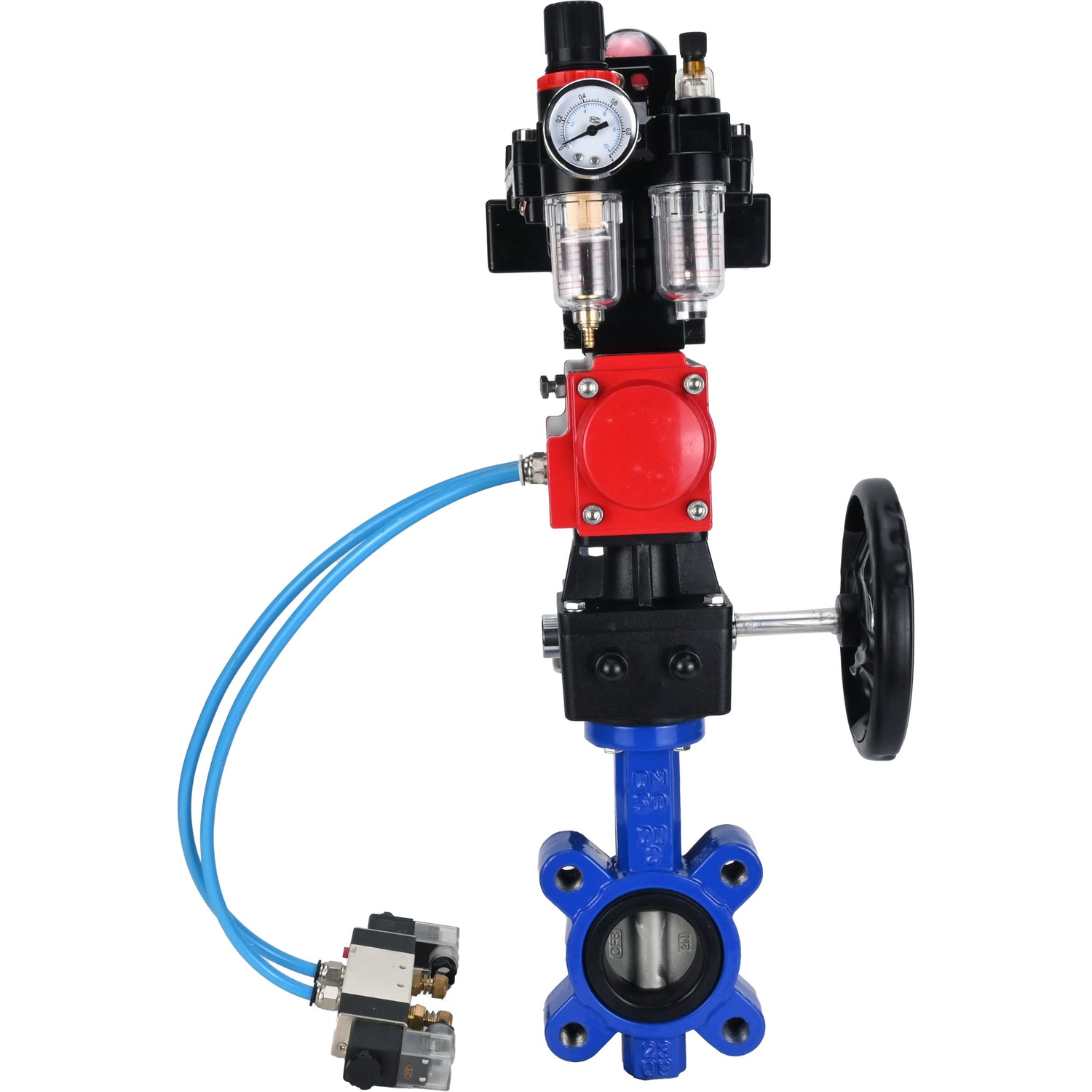

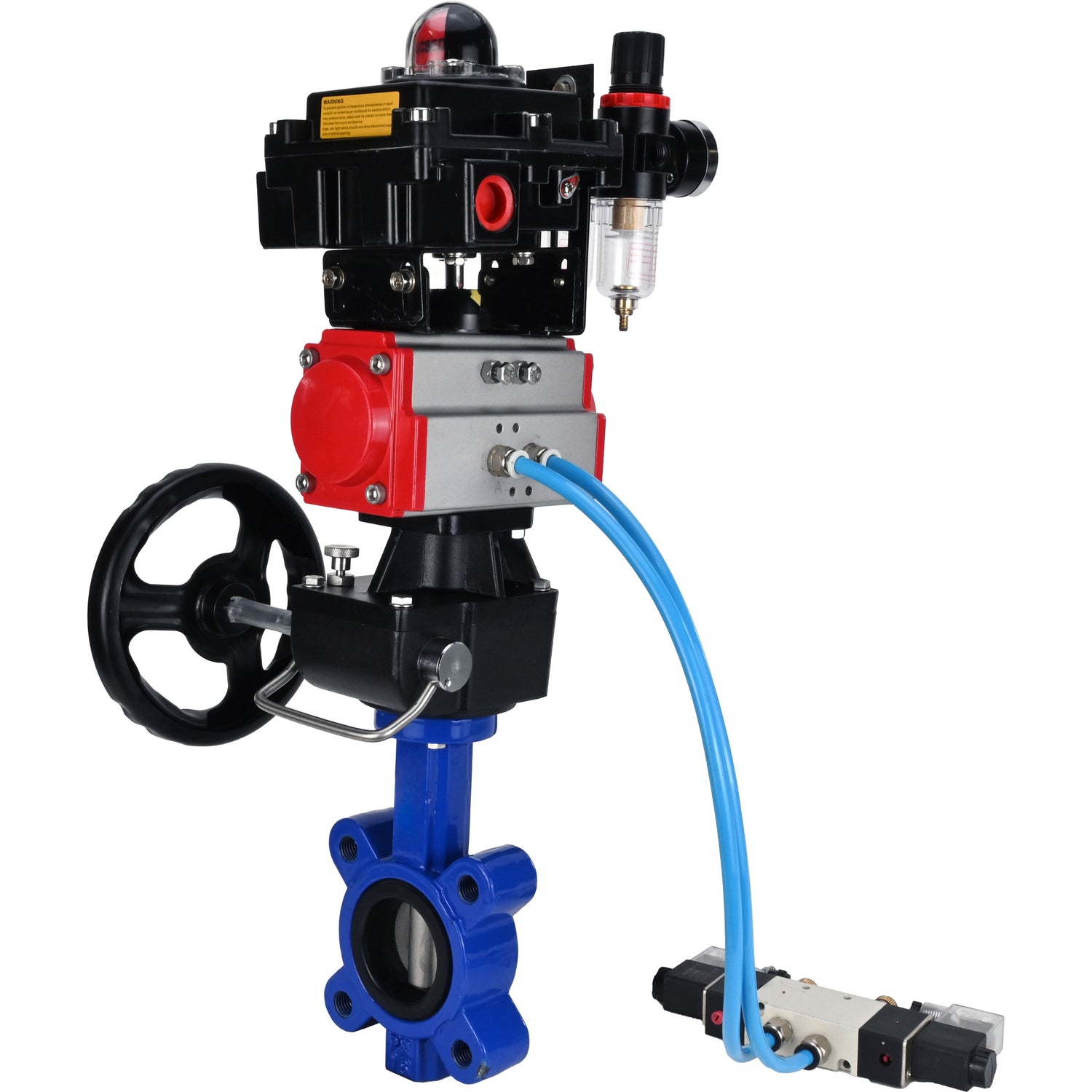

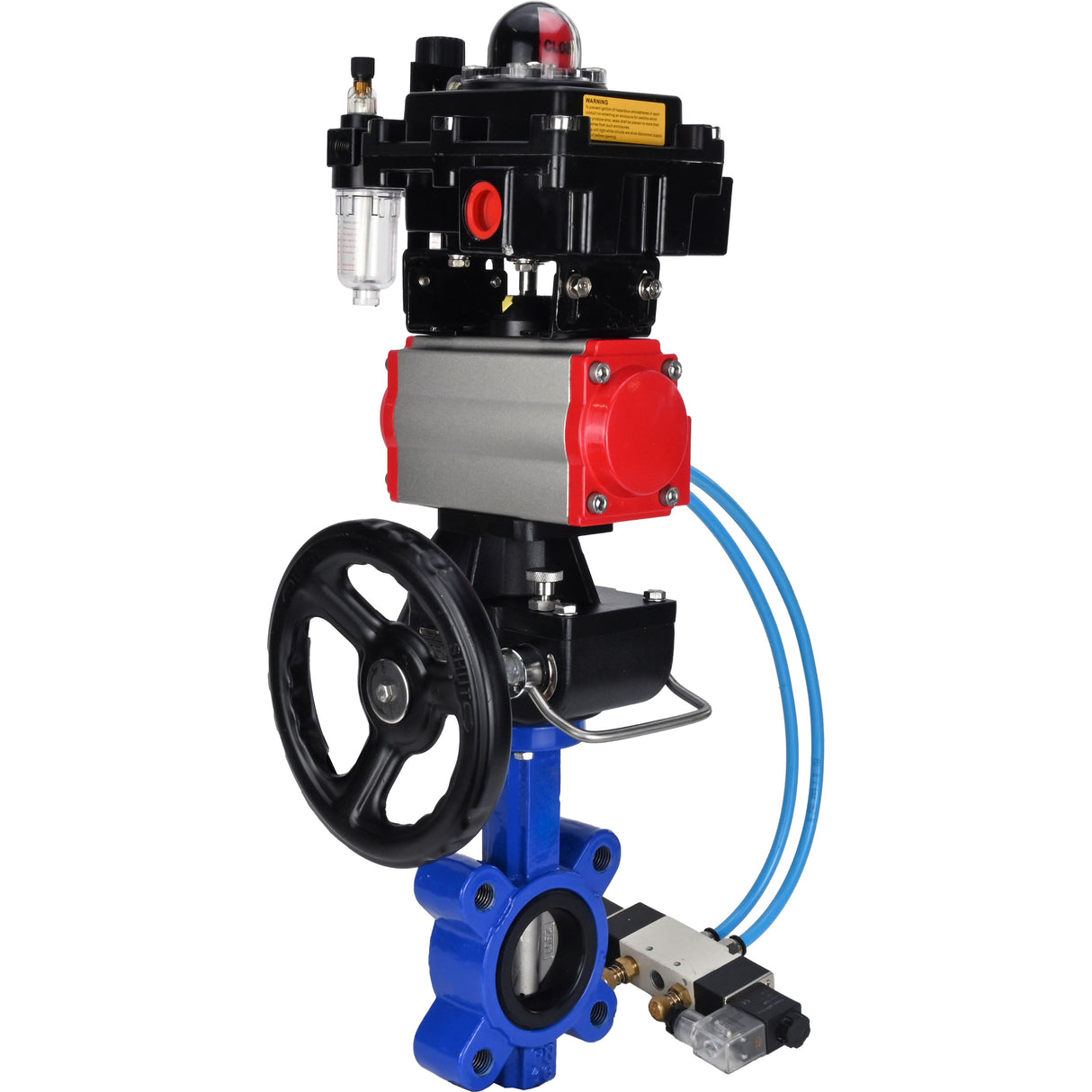

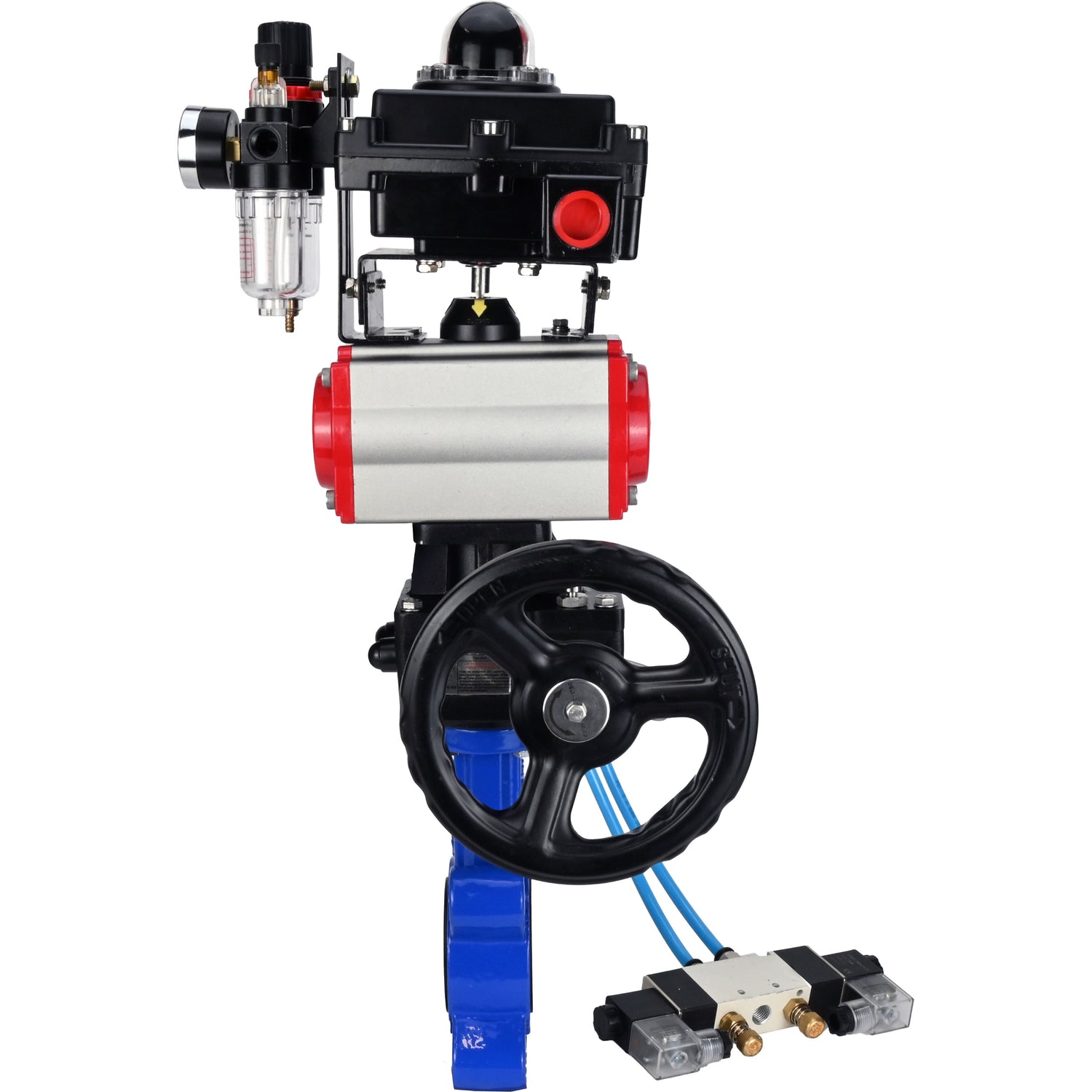

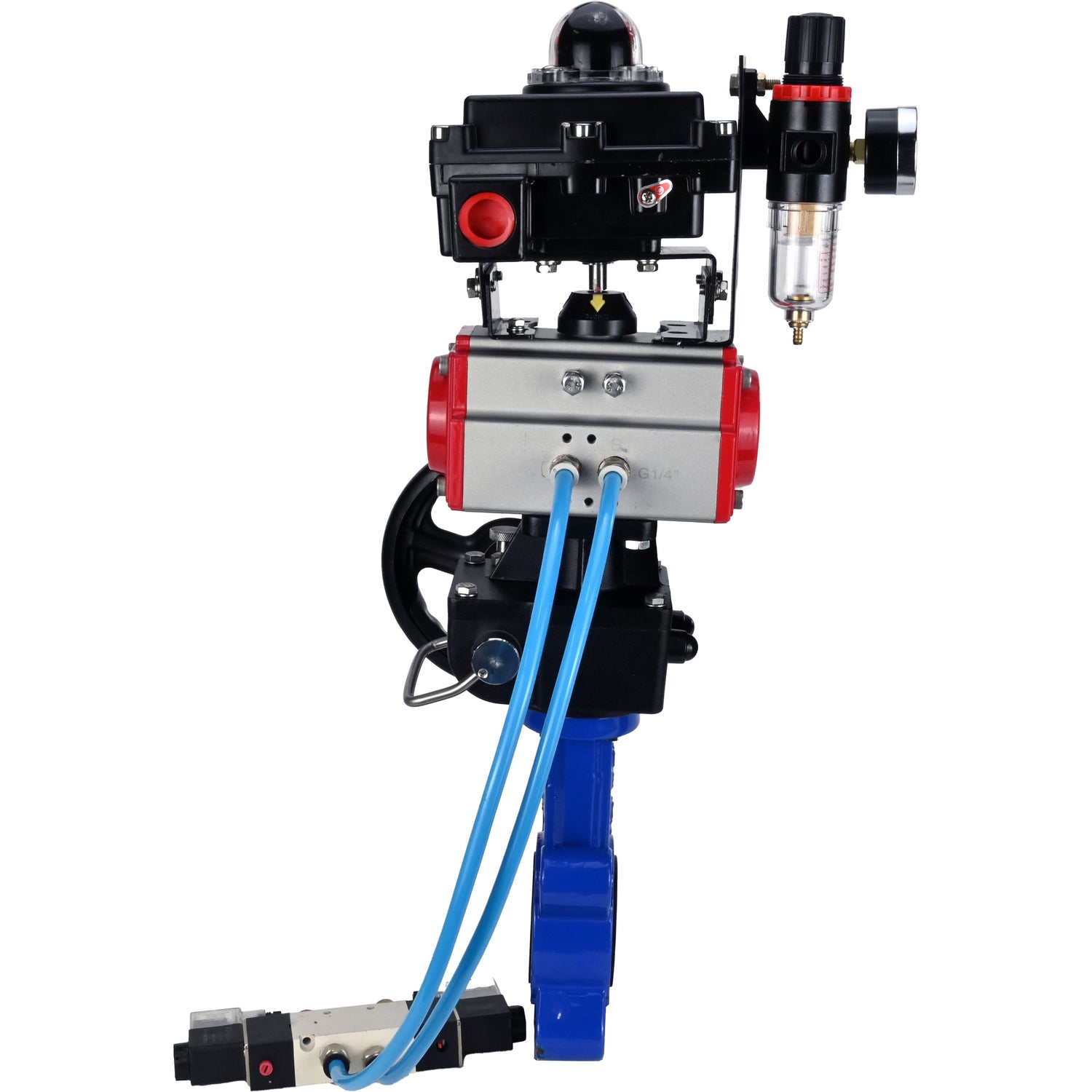

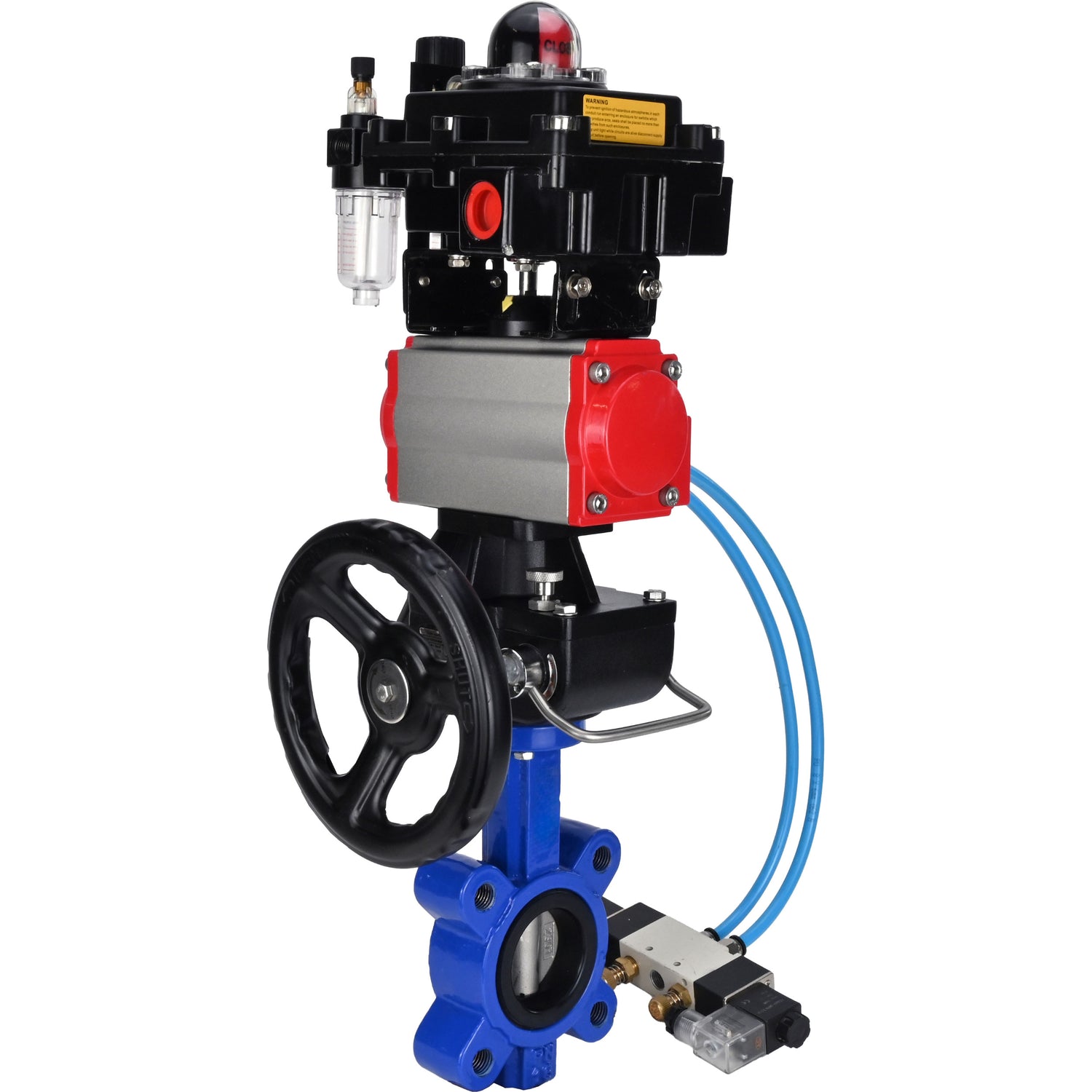

Wasser-Schmetterlingsventil Elephant WBV1631N-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, pneumatischer Antrieb PA-DA Doppelwirkung, 4V320-10 220V, LSU APL-410N EX, Handrad MON, ATU AFC2000

Absperrklappen sind für den Einsatz als Absperr- oder Regelventile zur Steuerung von Durchflüssen in Heizungsanlagen, Wasserversorgungsanlagen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert. Die Ventile werden durch Drehen der Scheibe um 90° geöffnet und geschlossen. Das Öffnen erfolgt durch Drehen des Griffs gegen den Uhrzeigersinn, das Schließen im Uhrzeigersinn.

PA-DAXXX doppeltwirkende pneumatische Drehantriebe sind dafür ausgelegt, den Prozess der Steuerung von Industrieventilen mit einem maximalen Drehmoment von bis zu 2128 Nm zu automatisieren.

Das pneumatische Ventil wird verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerungsaktion zu starten oder zu stoppen.

Der HDM-Schneckengetriebe-Hand-Doppelumdrehungsantrieb mit Untersetzungsgetriebe ermöglicht die manuelle Einstellung der erforderlichen Positionierung des Absperrventils durch eine Vierteldrehung und dient als Alternative zu pneumatischen, elektrischen oder hydraulischen Vierteldrehungsantrieben. Geeignet für den Innen- und Außenbereich. Das modulare Design der manuellen Übersteuerung ist darauf ausgelegt, die effektivste und effizienteste Lösung für das gesamte Spektrum der manuellen Übersteuerungsanwendungen zu bieten.

Die Endschaltereinheit ist ein elektrisches Gerät, das dazu dient, den Arbeitskreis zu öffnen und zu schließen und die Positionen des Absperrkörpers eines Rohrleitungsventils zu visualisieren. In einem versiegelten Gehäuse befinden sich in der Regel zwei mechanische Schalter, die für eine Spannung bis zu 250 V ausgelegt sind, welche die Position des Stellantriebs überwachen und in den Endstellungen signalisieren. Sie sind oben auf der Antriebsoberfläche montiert. Im oberen Teil der Endschaltereinheit befindet sich eine zweifarbige visuelle Anzeige-Halbkugel. Wenn die angeschlossene Rohrarmatur geschlossen ist, ist nur der rote Teil der Halbkugel mit der Aufschrift GESCHLOSSEN sichtbar; ist sie geöffnet, ist nur der gelbe Teil mit der Aufschrift OFFEN sichtbar. Diese visuelle Anzeige ist aus der Entfernung gut sichtbar, was die Inspektion der Ausrüstung erleichtert, und der Farbunterschied zwischen der offenen und geschlossenen Position verringert die Wahrscheinlichkeit einer Fehlinterpretation der Informationen. Dank der Verwendung des ACB wird es möglich, Informationen über die Position von Rohrleitungsventilen (offen/geschlossen) an automatisierte Steuerungssysteme zu übertragen, was die Zuverlässigkeit des Gesamtsystems erhöht und die Diagnose im Falle einer Störungserkennung vereinfacht.

Die Luftaufbereitungseinheit ist dafür ausgelegt, Druckluft von Feuchtigkeit und festen Partikeln zu reinigen, Kondensat zu entfernen, den Druck automatisch auf dem voreingestellten Niveau zu halten und Schmiermittel aus dem Tank im Druckluftstrom zu den Elementen des pneumatischen Systems zuzuführen.

Technische Parameter des Water Butterfly Valve Elephant WBV1631N-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, pneumatischer Antrieb PA-DA Doppelwirkung, 4V320-10 220V, LSU APL-410N EX, Handrad MON, ATU AFC2000:

Absperrklappen WBV1631N-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, pneumatischer Antrieb PA-DA Doppelwirkung, 4V320-10 220V, LSU APL-410N EX, Handrad MON, ATU AFC2000

Abmessungen und Maße der Absperrklappen Elephant WBV1631N-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, pneumatischer Antrieb PA-DA Doppelwirkung, 4V320-10 220V, LSU APL-410N EX, Handrad MON, ATU AFC2000:

Skizze Schmetterlingsventile WBV1631N-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, pneumatischer Antrieb PA-DA Doppelwirkung, 4V320-10 220V, LSU APL-410N EX, Handrad MON, ATU AFC2000

Werkstoffe der Schmetterlingsventile Elephant WBV1631N-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, pneumatischer Antrieb PA-DA Doppelwirkung, 4V320-10 220V, LSU APL-410N EX, Handrad MON, ATU AFC2000:

Skizze der Teile und Materialien Schmetterlingsventile WBV1631N-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, pneumatischer Antrieb PA-DA Doppelwirkung, 4V320-10 220V, LSU APL-410N EX, Handrad MON, ATU AFC2000

Technische Daten der PA-DA Pneumatikaktuatoren:

Teile- und Materialskizze des PA-DA Pneumatikaktuators

Technische Parameter des Pneumatikventils 4V320-10 220V:

Pneumatisches Ventil 4V320-10 220V

Abmessungen und Maße des Pneumatikventils 4V320-10 220V:

Skizze der Abmessungen und Maße des Pneumatikventils 4V320-10 220V

Technische Parameter des Handrads MON:

Manueller Doppler MON

Abmessungen und Maße des Handrads MON:

Skizze der Abmessungen und Maße des MON-Handrads MON

MON Handradmaterialien:

Materialien des Handrads

Technische Parameter des Grenzschalterelements APL-410N EX:

Endschalter-Einheit APL-410N EX

Abmessungen und Maße der Grenztasteinheit APL-410N EX:

Skizze der Abmessungen und Maßeinheiten des Grenztasters APL-410N EX

Hauptparameter der AFC2000 Luftbehandlungseinheit:

Luftbehandlungseinheit AFC2000

Gesamt- und Einbaumaße der AFC2000 Luftbehandlungseinheiten:
