Wasser-Schmetterlingsventil Elephant WBV1631N-2W-Fb-H, Gehäusematerial – Valve Elephant
1 9
Elephant  |  SKU: D050-29513

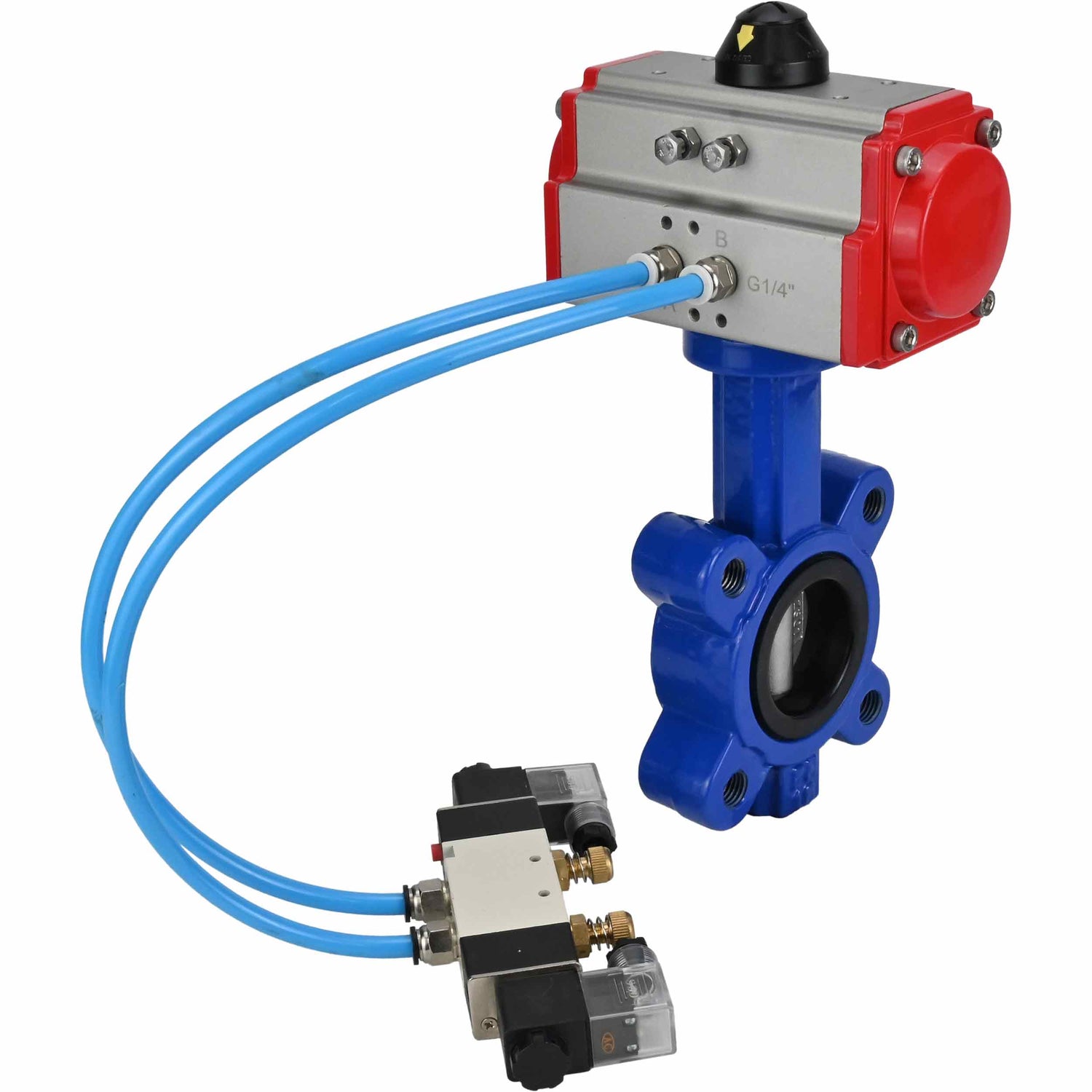

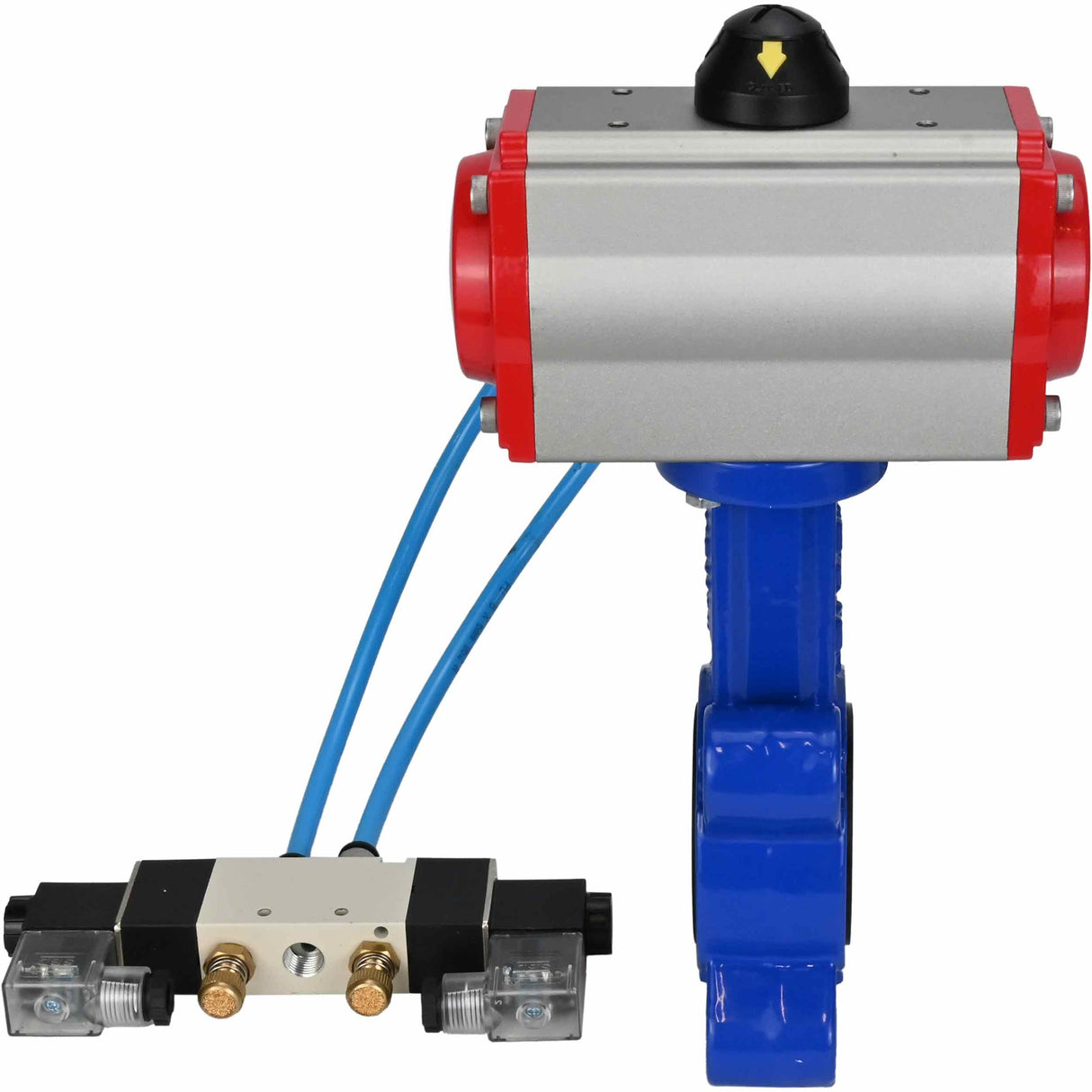

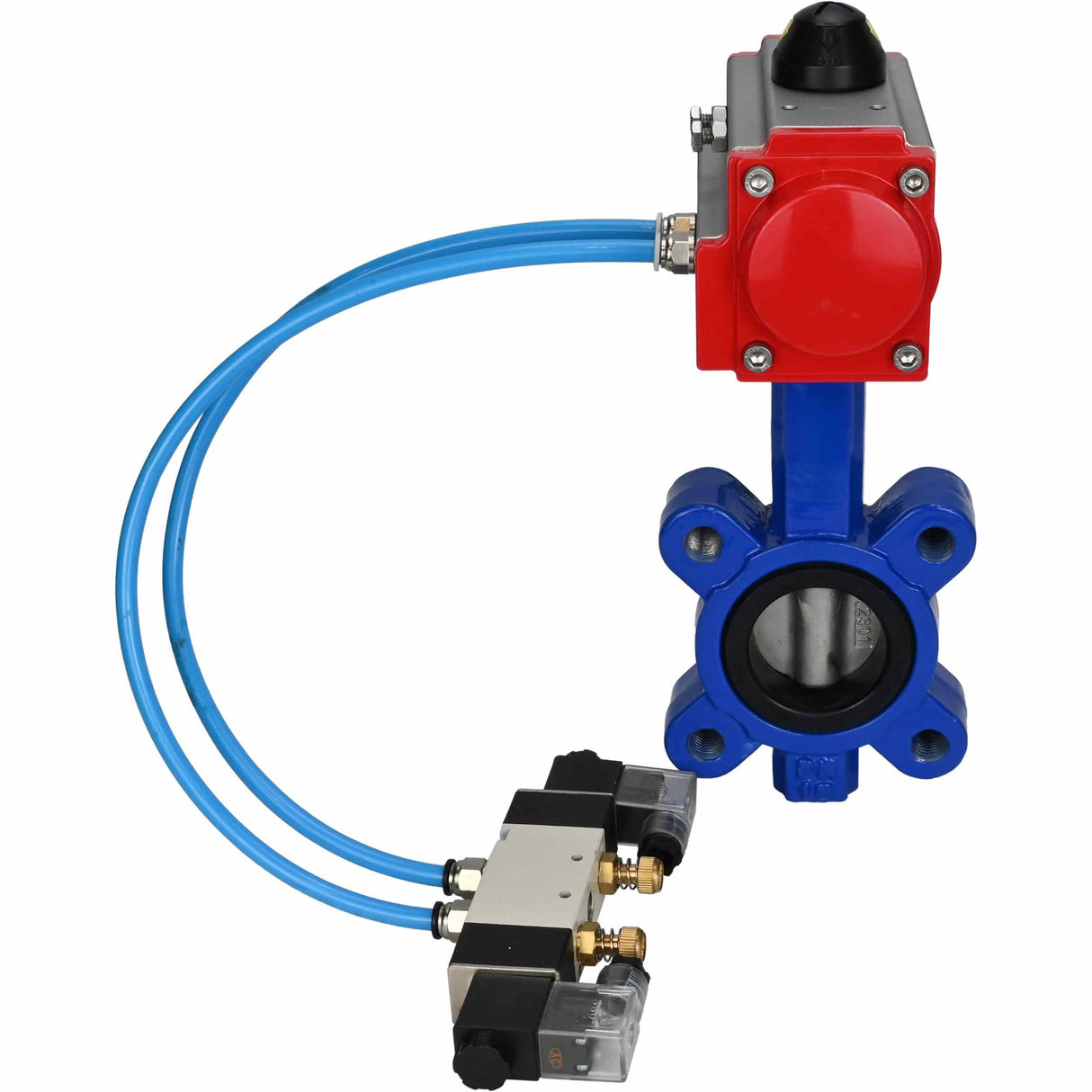

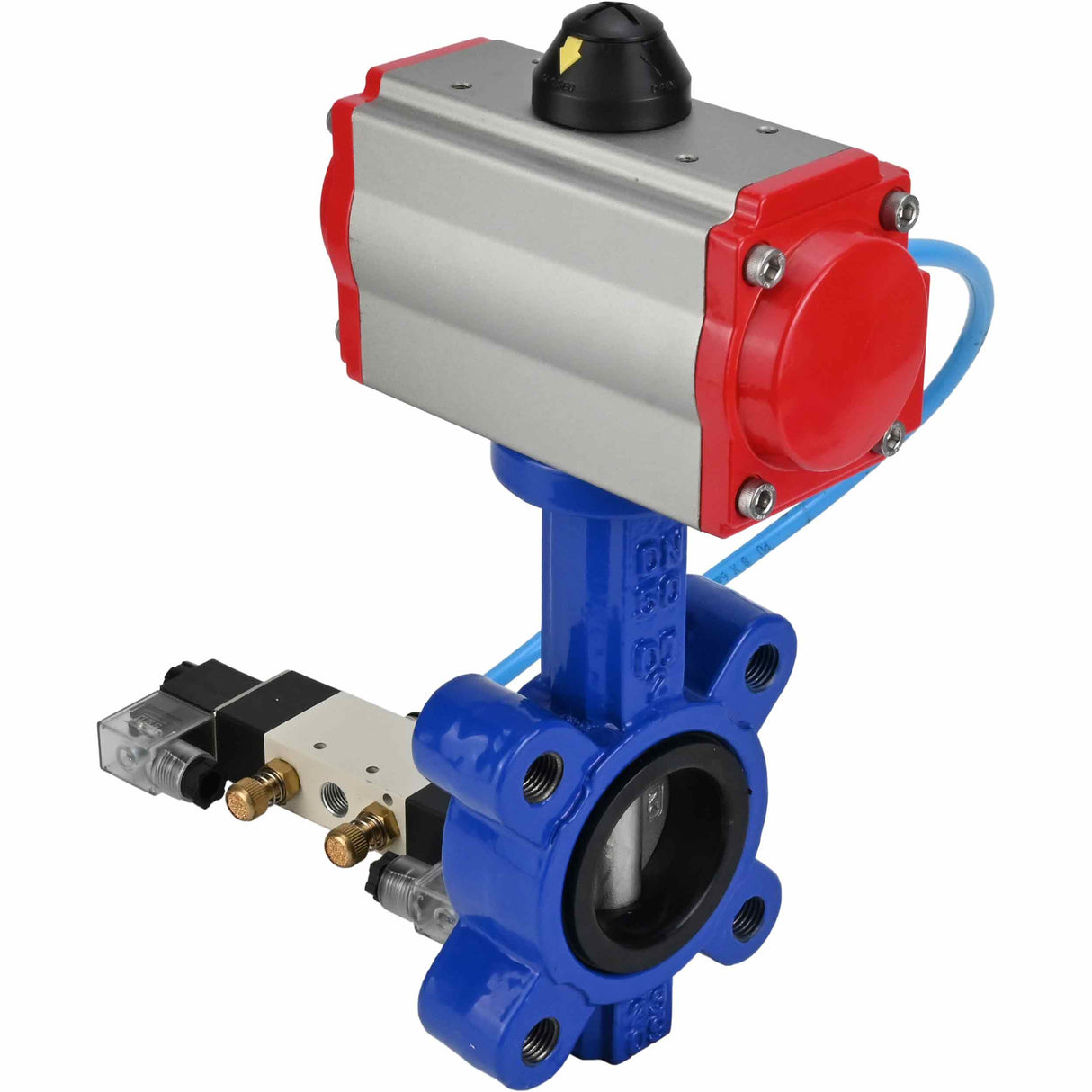

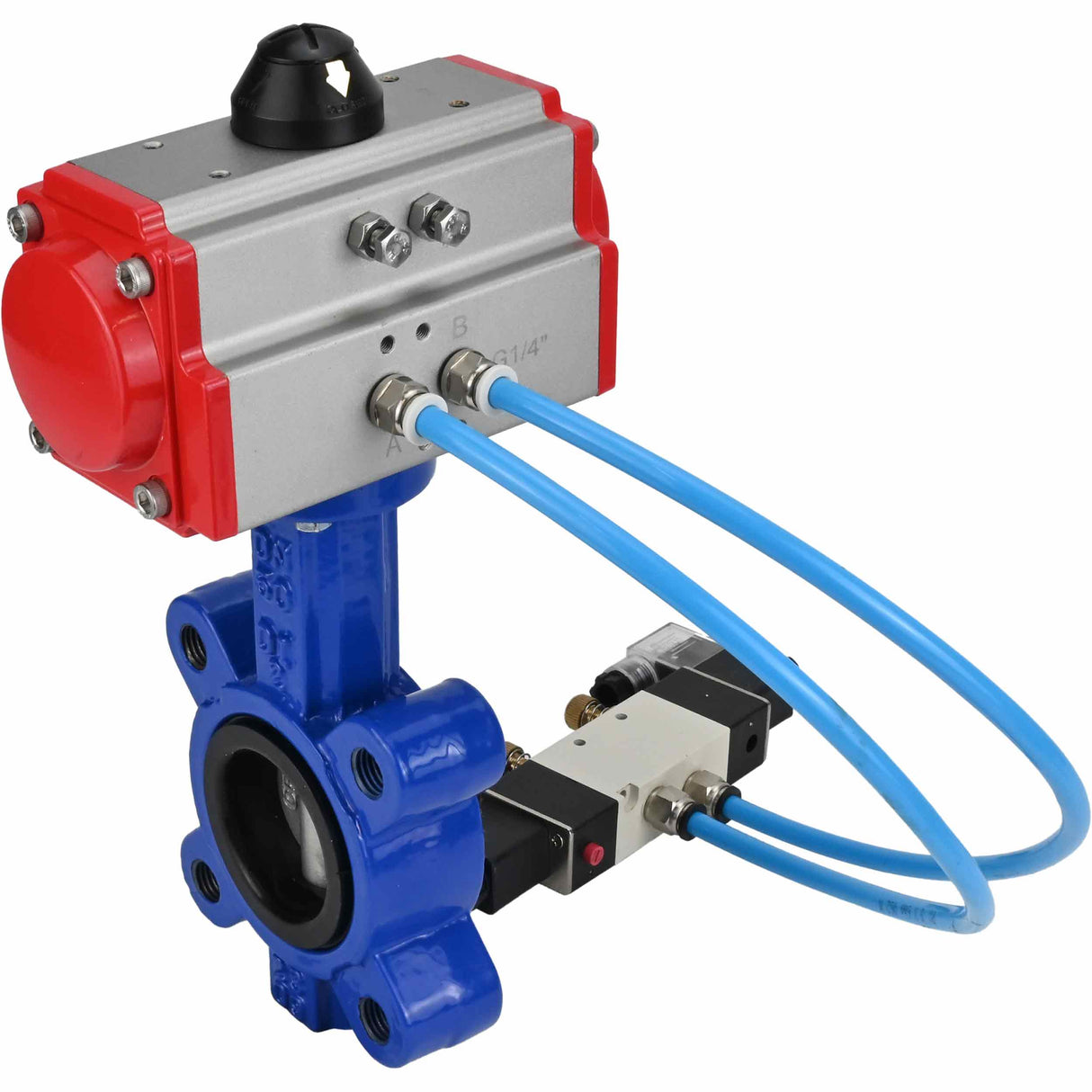

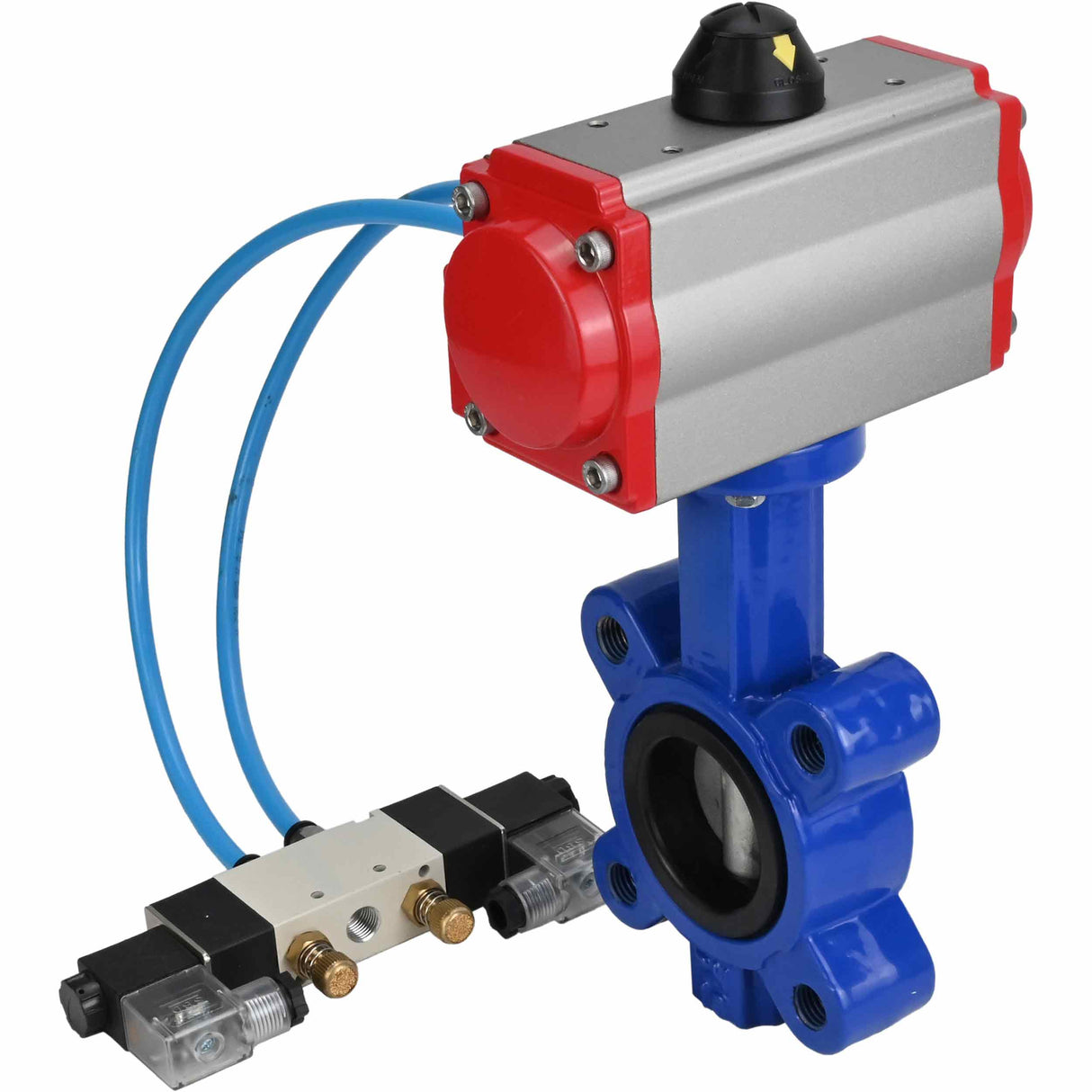

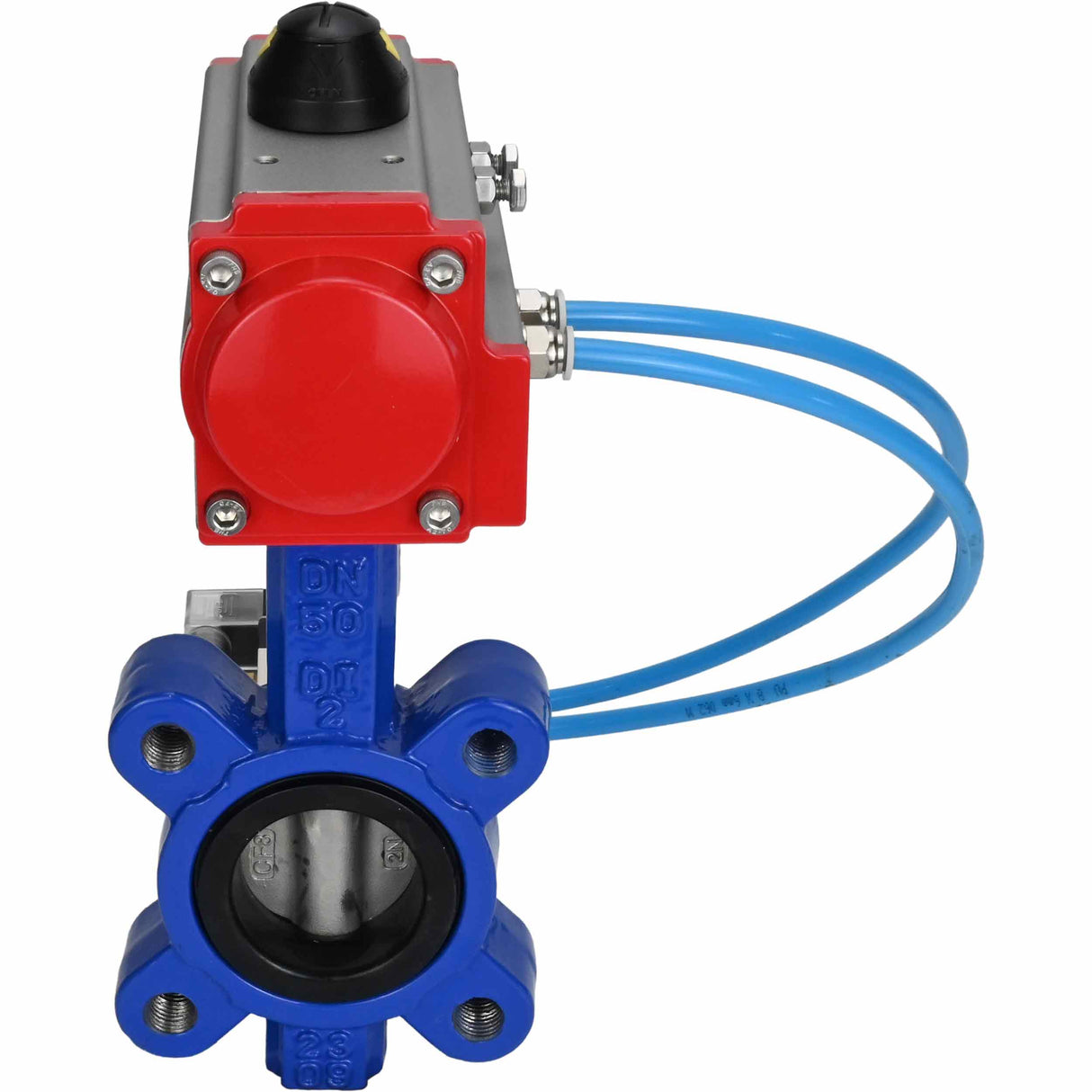

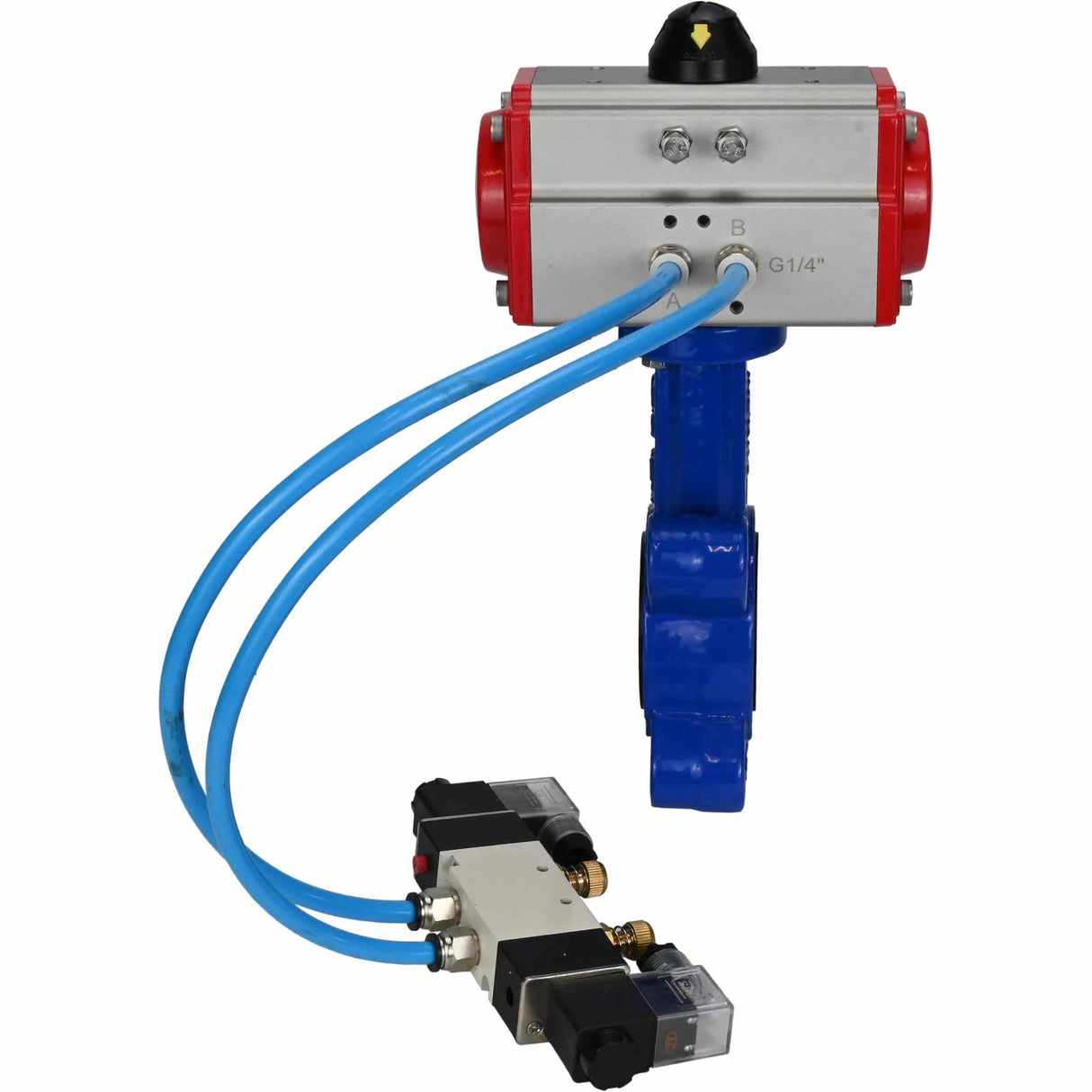

Wasser-Schmetterlingsventil Elephant WBV1631N-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, pneumatischer Antrieb PA-SA mit Rückstellfedern, 4V320-10 220V

€496,19
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Absperrklappen sind für den Einsatz als Absperr- oder Regelventile zur Steuerung von Durchflüssen in Heizungsanlagen, Wasserversorgungsanlagen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert. Die Ventile werden durch Drehen der Scheibe um 90° geöffnet und geschlossen. Das Öffnen erfolgt durch Drehen des Griffs gegen den Uhrzeigersinn, das Schließen im Uhrzeigersinn.

Pneumatische Drehaktuatoren mit Rückstellfeder PA-SA-XXX sind für die Automatisierung des Steuerungsprozesses von Industrieventilen mit einem maximalen Drehmoment von bis zu 2128 Nm ausgelegt.

Das pneumatische Ventil wird verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerungsaktion zu starten oder zu stoppen.





Technische Parameter des Water Butterfly Valve Elephant WBV1631N-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, pneumatischer Antrieb PA-SA mit Rückstellfedern, 4V320-10 220V:

Name Bedeutung
Nenn­druck PN, bar 16
Arbeitstemperatur des Mediums, °C von -10 bis +90
Anwendung Wasserversorgung, Wärmeversorgung
Verbindung zur Pipeline Interflansch (Gewindelaschen)
Tortyp Schwenkscheibe
Steuerungstyp pneumatischer Antrieb
Herstellerland China

Absperrklappen WBV1631N-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, pneumatischer Antrieb PA-SA mit Rückstellfedern, 4V320-10 220V





Abmessungen und Maße von Absperrklappen Elephant WBV1631N-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, pneumatischer Antrieb PA-SA mit Rückstellfedern, 4V320-10 220V:

DN Hmm A, mm E, mm
50 203 216 109
65 224 279 134
80 248 279 134
100 277.5 308 157
125 317.5 405 174
150 354.5 465 199

Skizze Schmetterlingsventile WBV1631N-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, pneumatischer Antrieb PA-SA mit Rückstellfedern, 4V320-10 220V





Materialien der Schmetterlingsventile Elephant WBV1631N-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, pneumatischer Antrieb PA-SA mit Rückstellfedern, 4V320-10 220V:

Nr. Details Material
1 Körper Gusseisen QT450
2 Scheibe Edelstahl AISI 304
3 Sitzdichtung NBR
4 Stange Edelstahl SS 316

Skizze der Teile und Materialien Schmetterlingsventile WBV1631N-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, pneumatischer Antrieb PA-SA mit Rückstellfedern, 4V320-10 220V





Technische Daten der PA-SA Pneumatikaktuatoren

Design mit Rückholfedern
Nenn­druck PN, bar 12
Arbeitsdruck, bar 2...8
Arbeitsmedium Gefilterte Druckluft oder nicht aggressive Gase, Öle
Maximaler Partikeldurchmesser weniger als 30 µm2
Betriebstemperatur t, ⁰C - 20 bis +80 - 40 bis +80 (Niedertemperaturversion) - 20 bis +160 (in trockener Luft)
Einstellbereich ± 5 ° für die Rotation bei 0 ° und 90 °
Manuelle Übersteuerung Ist
Positionsanzeige offen/geschlossen
Betriebsumgebung innen und außen. (Alle internen und externen Teile sind korrosionsgeschützt beschichtet)





Materialien der PA-SA Pneumatikaktuatorenteile:

Nr. Name Material
1 Gehäuse extrudiertes Aluminium
2 Seitenstecker Aluminiumguss
3 Gang Edelstahl
4 Kolben Stahl/Aluminium
5 Stecker Edelstahl
6 Kolbenring NBR
7 Federn Federstahl
8 Kolbenlager technischer Kunststoff
9 Kolbenring NBR
10 Stecker NBR
11 Druckring technischer Kunststoff
12 Ring technischer Kunststoff
13 Waschmaschine Edelstahl
14 Federklammer Edelstahl
15 Indikator Plastik
16 Blinkergehäuse Plastik
17 Lager technischer Kunststoff
18 Nocken Stahl
19 Lager NBR
20 Lager technischer Kunststoff
21 Lager technischer Kunststoff
22 Dichtungsring NBR
23 Dichtungsring NBR
24 Lager Edelstahl
25 Einstellmutter Edelstahl
26 Einstellschraube Edelstahl
27 Ärmel Aluminium

Materialskizze des PA-SA Pneumatikaktuators





Technische Parameter des Pneumatikventils 4V320-10 220V:

Name Bedeutung
Art des Pneumatikventils Schieberventil
Arbeitsdruck, bar 1,5 ÷ 1,8
Versorgungsspannung, V 220 V
Gesamtleistung, Va 4.5
Kontrolle beidseitig elektromagnetisch
Betriebsfrequenz, Zyklen/Sek 5

Pneumatisches Ventil 4V320-10 220V





Abmessungen und Maße des Pneumatikventils 4V320-10 220V:

Pneumatisches Ventilmodell 4V320-10
A, mm 71.9
B, mm 45
C, mm 94.4
D, mm 27
E, mm 69
F, mm 40
Ich, mm 24
K, mm 40
L, mm 188.8
M, mm 69.4
N, mm 50
O, mm 82.4
P, mm 24
S, mm 20
T, mm 6.5
U, mm 2.4
V, mm 4
Hmm 82.4

Skizze der Abmessungen und Maße des Pneumatikventils 4V320-10 220V

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen QT450
  • Maximal zulässige Temperatur
    90 °C
  • Verbindungstyp
    Interflansch (Gewindelaschen)
  • Steuerungstyp
    Pneumatischer Antrieb
  • Betriebsumgebung
    Wasser, Luft, Neutrale Medien
  • Anwendungen
    Wasserversorgung, Wärmeversorgung
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    NBR
  • Disc material
    Edelstahl AISI 304
  • Manuelle Übersteuerung
    NEIN
  • Endschalter
    NEIN
  • Versorgungsspannung
    220 V
  • Typ des pneumatischen Antriebs
    mit Rückholfedern
  • Drehwinkel
    90°
