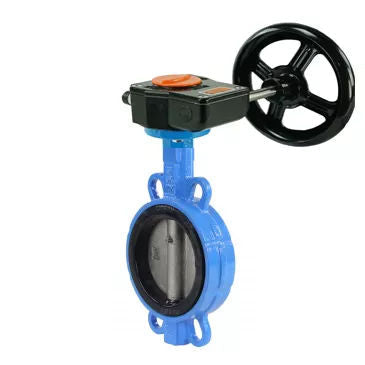

Wasser-Schmetterlingsventil Elephant WBV1632E-2W-Fb-H, Gehäusematerial – Valve Elephant
Elephant  |  SKU: D050-53232

Wasser-Schmetterlingsventil Elephant WBV1632E-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, Getriebe HAM RQN

€231,71
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Absperrklappen sind für den Einsatz als Absperr- oder Regelventile zur Steuerung von Durchflüssen in Heizungsanlagen, Wasserversorgungsanlagen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Industriezweigen konzipiert.
Betriebsprinzip: Die Ventile werden durch Drehen der Scheibe um 90° geöffnet und geschlossen. Das Öffnen erfolgt durch Drehen des Griffs gegen den Uhrzeigersinn, das Schließen im Uhrzeigersinn.

Das HAM-Getriebe ermöglicht die manuelle Einstellung der erforderlichen Positionierung des Absperrkörpers durch eine Vierteldrehung und dient als Alternative zu pneumatischen, elektrischen oder hydraulischen Vierteldrehantrieben.





Technische Parameter des Water Butterfly Valve Elephant WBV1632E-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, Getriebe HAM RQN:

Tortyp Schwenkscheibe
Durchmesser 40-300 mm
Nenndruck 16 bar
Mediumtemperatur -20 bis +110°C
Anwendung Wasserversorgung, Wärmeversorgung, chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie, Zellstoff- und Papierindustrie
Anschlussart Zwischenflansch
Steuerungstyp Handbuch (Griff, Getriebe)
Dichtungsklasse A
Herstellerland China
Lebensdauer 10 Jahre
Garantie 12 Monate.

Absperrklappen WBV1632E-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, Getriebe HAM RQN





Abmessungen und Maße von Absperrklappen Elephant WBV1632E-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, Getriebe HAM RQN:

DN L, mm Hmm H1, mm D2, mm D1, mm n-d, mm
40 43 147 70 92 125 4-23
50 43 147 70 92 125 4-23
65 46 155 76 110 145 4-23
80 46 164 92 121 160 8-20
100 52 175 106 153 180 4-23
125 56 194 119 176 210 4-23
150 56 206 132 207 240 4-25
200 60 237 162 259 295 4-25
250 68 282 200 316 355 4-28
300 78 311 225 370 410 4-28

Skizze Absperrklappen Elephant WBV1632E-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, Getriebe HAM RQN





Werkstoffe von Schmetterlingsventilen Elephant WBV1632E-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, Getriebe HAM RQN:

Nr. Teilename Material
1 Körper Gusseisen QT450
2 Scheibe 316L Edelstahl
3 Sitzdichtung EPDM + verschleißfestes Material (Siliclone+Graphit)
4 Stängel 2Cr13-Stahl

Skizze der Teile und Materialien Absperrklappen WBV1632E-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, Getriebe HAM RQN





Haupttechnische Daten und Merkmale der HAM RQNx-xZ-x Getriebe:

Umgebungstemperatur, ⁰C -30 bis +120
Gehäuseschutzklasse IP67
Anwendung für verschiedene Branchen, in denen die Steuerung des Flüssigkeitsflusses erforderlich ist
Montage horizontal/vertikal
Hubeinstellung 0 - 90° (einstellbar ±5°)
Anschlussstandard ISO 5211

HAM-Getriebe





Grundmaterialien der HAM-Getriebekomponenten:

Nr. Name Material
1 Bolzen Edelstahl 304
2 Index ABS-Kunststoff
3 Abdeckung Aluminiumlegierung
4 Dichtungsring NBR70
5 Stift schwarzer Stahl
6 Schneckengetriebe Sphäroguss
7 Siegel NBR70
8 Gehäuse Aluminiumlegierung
9 Einstellschraube schwarzer Stahl
10 Dichtung Edelstahl 304
11 Einstellmutter Edelstahl 304
12 Mutternabdeckung NBR70
13 Lager Pulverstahl
14 Schneckenwelle Stahl 45
15 Siegel NBR70
16 Antriebswelle Edelstahl 304
17 Handrad polyesterbeschichteter Kohlenstoffstahl
18 Stift schwarzer Stahl

HAM sketch RQNx-xZ-x





Gesamt- und Montageabmessungen der HAM RQNx-xZ-x Getriebe:

Modell SCHINKEN
RQN1-180Z-T40
SCHINKEN
RQN2-300Z- T37
SCHINKEN
RQN3-540Z- T36
SCHINKEN
RQN4-675Z- T36
SCHINKEN
RQN5-1500Z- T50
D, mm 80 100 120 142 175
D1, mm 70 90 102 125 140
D2, mm 50 70 70 102 102
n-M1 4-M6x10 4-M8x12 4-M8x10 4-M8x10 4-M8x10
n-M2 4-M8x12 4-M10x12 4-M10x15 4-M12x18 4-M16x24
S, mm 17x17 17x17 22x22 24x24 27x27
L, mm 115 130 150 180 220
L1, mm 50 58 65 80 95
L2, mm 42 50 60 60 78
Hmm 48 58 58 74 84
H1, mm 19 18 18 21 51
d1, mm 20 20 20 20 25
L3, mm 160 160 215 225 325
B, mm 140 200 250 300 400

HAM sketch RQNx-xZ-x





Technische Daten der HAM RQNx-xZ-x Getriebe:

Modell SCHINKEN
RQN1-180Z-T40
SCHINKEN
RQN2-300Z- T37
SCHINKEN
RQN3-540Z- T36
SCHINKEN
RQN4-675Z- T36
SCHINKEN
RQN5-1500Z- T50
Übersetzungsverhältnis 40:1 37:1 36:1 36:1 50:1
Drehmoment, Nm 180 300 540 675 1500
ISO-Flanschtyp F05/F07 F07/F09 F07/F10 F10/F12 F10/F14
Gewicht, kg 1.2 2 2.8 4.8 11

Spezifikation

  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen QT450
  • Maximal zulässige Temperatur
    110 °C
  • Verbindungstyp
    kompakt geflanscht
  • Steuerungstyp
    Getriebe
  • Betriebsumgebung
    Wasser, Dampf, Aggressive Medien, Schleifmittel
  • Anwendungen
    Wasserversorgung, Heizung, Chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM
  • Disc material
    Edelstahl AISI 316L
  • Endschalter
    NEIN

Bewertungen (0)

Dokumentation

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-53232DN10016 bar €231,71 Ausverkauft
    D050-53233DN12516 bar €309,30 Ausverkauft
    D050-53234DN15016 bar €395,52 Ausverkauft
    D050-53235DN20016 bar €531,05 Ausverkauft
    D050-53229DN5016 bar €194,64 Ausverkauft
    D050-53230DN6516 bar €204,24 Ausverkauft
    D050-53231DN8016 bar €219,38 Ausverkauft
