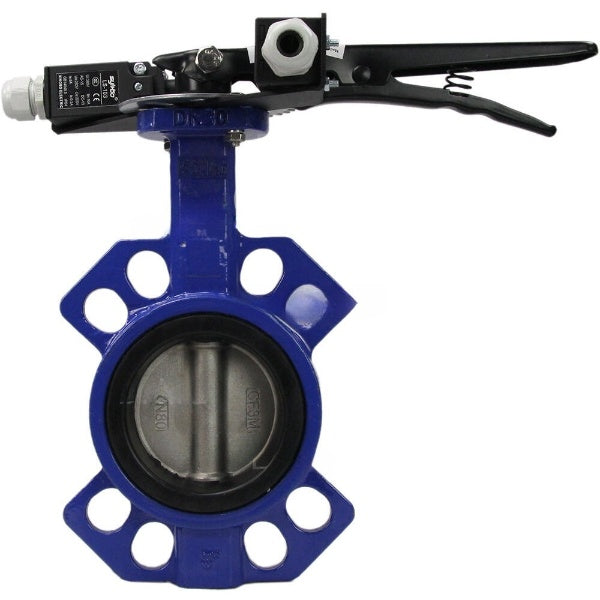

Wasser-Schmetterlingsventil Elephant WBV1632E-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, Griff, LSU LS-103
Wasser-Schmetterlingsventil Elephant WBV1632E-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, Griff, LSU LS-103 - DN100 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Das Drehscheibenventil ist für den Einsatz als Absperr- oder Regelventil zur Durchflussregelung in Wärmelieferungssystemen, Wasserversorgung, in technologischen Prozessen in der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert.
Betriebsprinzip: Die Ventile öffnen und schließen sich durch Drehen der Scheibe um 90°. Das Öffnen erfolgt durch Drehen des Griffs gegen den Uhrzeigersinn, das Schließen - im Uhrzeigersinn.
Endschalter sind dafür ausgelegt, die Position der Scheibe von Drehscheibenventilen mit Griff in Steuerungs- und Automatisierungssystemen zu überwachen. Das Funktionsprinzip des Endschalters basiert auf einer mechanischen Betätigung des Aktuators, die zum Schließen oder Öffnen des elektrischen Stromkreises führt.
Technische Merkmale von Absperrklappen für abrasive Medien Elephant WBV1632E-2W-Fb DN40-300 PN16 Gehäuse - Gusseisen QT450, Scheibe - Edelstahl 316L, EPDM:
| Merkmal | Bedeutung |
| Verschlusstyp | Drehscheibe |
| Durchmesser | 40-200 mm |
| Nenndruck | 16 bar |
| Arbeitstemperatur der Umgebung | von -20 bis +110°C |
| Anwendung | Wasserversorgung, Wärmeversorgung, chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie |
| Anschlussart | Zwischenflansch |
| Steuerungstyp | Handbuch (Griff, Getriebe) |
| Dichtungsklasse | A |
| Lebensdauer | 10 Jahre |
| Garantie | 12 Monate |
Endschalter Elephant LS-103 250V 6A
Technische Merkmale der Endschalter Elephant LS-103 250V 6A:
| Merkmal | Bedeutung |
| Endschaltermodell | LS-103 |
| Nennspannung | 250V |
| Maximaler Schaltstrom | 6A |
| Frequenz | 50 Hz |
| Kontaktkonfiguration | N/Z + N/O Sofortwirkung |
| Umgebungstemperatur | von -5℃ bis +65℃ |
| Schutzgrad | IP64 |
| Korpusmaterial | Plastik |
| Kopfbewegung | linear (Kolben) |
| Zulässige Luftfeuchtigkeit | 95% |
| Kontaktwiderstand | 25 Mohm (Anfangswert) |
| Nenn-Isolationswiderstand | 100 MOhm (500 VDC) |
| Kabeleinführung | max Ø12 mm |
Skizze der Abmessungen von Absperrklappen für abrasive Medien Elephant WBV1632E-2W-Fb DN40-300 PN16 Gehäuse - Gusseisen QT450, Scheibe - Edelstahl 316L, EPDM
Gesamt- und Einbaumaße von Absperrklappen für abrasive Medien Elephant WBV1632E-2W-Fb DN40-300 PN16 Gehäuse - Gusseisen QT450, Scheibe - Edelstahl 316L, EPDM:
| Durchmesser | L, mm | Hmm | H1, mm | D2, mm | D1, mm | nd, mm |
| DN40 | 43 | 147 | 70 | 92 | 125 | 4-23 |
| DN50 | 43 | 147 | 70 | 92 | 125 | 4-23 |
| DN65 | 46 | 155 | 76 | 110 | 145 | 4-23 |
| DN80 | 46 | 164 | 92 | 121 | 160 | 8-20 |
| DN100 | 52 | 175 | 106 | 153 | 180 | 4-23 |
| DN125 | 56 | 194 | 119 | 176 | 210 | 4-23 |
| DN150 | 56 | 206 | 132 | 207 | 240 | 4-25 |
| DN200 | 60 | 237 | 162 | 259 | 295 | 4-25 |
| DN250 | 68 | 282 | 200 | 316 | 355 | 4-28 |
| DN300 | 78 | 311 | 225 | 370 | 410 | 4-28 |
Skizze der Abmessungen der Endschalter Elephant LS-103 250V 6A
Gesamt- und Einbaumaße der Endschalter Elephant LS-103 250V 6A:
| Modell | A, mm | B, mm | C, mm | D, mm | E, mm |
| LS-103 | 30 | 30 | 53 | 30.5 | 24 |
Skizze der Materialien von Absperrklappen für abrasive Medien Elephant WBV1632E-2W-Fb DN40-300 PN16 Gehäuse - Gusseisen QT450, Scheibe - Edelstahl 316L, EPDM
Materialien der Teile von Schmetterlingsventilen für abrasive Medien Elephant WBV1632E-2W-Fb DN40-300 PN16 Gehäuse - Gusseisen QT450, Scheibe - Edelstahl 316L, EPDM:
| NEIN. | Teilename | Material |
| 1 | Rahmen | Gusseisen QT450 |
| 2 | Scheibe | Edelstahl 316L |
| 3 | Satteldichtung | EPDM + verschleißfestes Material (Siliclone+Graphit) |
| 4 | Aktie | Stahl 2Cr13 |
Spezifikation
Spezifikation
-
Herkunftsland
-
Körpermaterial
-
Maximal zulässige Temperatur
-
Verbindungstyp
-
Steuerungstyp
-
BetriebsumgebungWasser, Dampf, Aggressive Medien, Schleifmittel
-
AnwendungenWasserversorgung, Heizung, Chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie
-
Nenndruck
-
Typ der Dichtung
-
Disc material
-
Endschalter
