Wasser-Schmetterlingsventil Elephant WBV1632E-2W-Fb-H, Gehäusematerial – Valve Elephant
Elephant  |  SKU: D050-26579

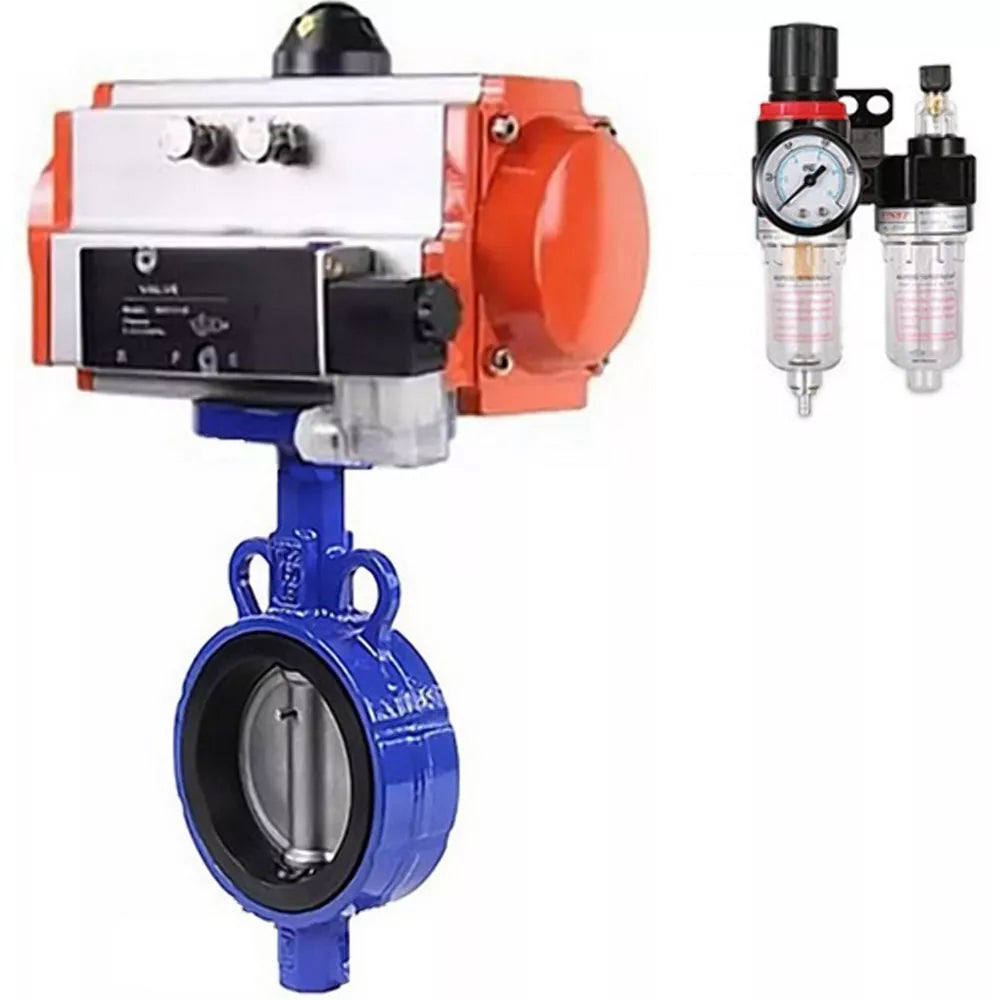

Wasser-Schmetterlingsventil Elephant WBV1632E-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4M310-08 24V, ATU AFC2000

€302,55
inkl. MwSt. Versand wird beim Checkout berechnet.

Wasser-Schmetterlingsventil Elephant WBV1632E-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4M310-08 24V, ATU AFC2000 - DN40 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Schmetterlingsventil WBV1632E-2W-Fb ist für den Einsatz als Absperr- oder Regelventil zur Durchflussregelung in Wärmelieferungssystemen, Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert. Betriebsprinzip: Die Ventile werden durch Drehen der Scheibe um 90° geöffnet und geschlossen. Das Öffnen erfolgt durch Drehen des Griffs gegen den Uhrzeigersinn, das Schließen im Uhrzeigersinn.

PA-SA Pneumatikaktuatoren sind für die Automatisierung des Steuerungsprozesses von industriellen Absperrventilen - Schiebern, Kugelhähnen - konzipiert. Pneumatikaktuatoren sind sowohl für den Innen- als auch für den Außenbereich ausgelegt. Alle internen und externen Teile sind korrosionsbeständig beschichtet.

Pneumatische Antriebe 4m310-08 24 V werden zur Steuerung in pneumatischen Systemen mit NAMUR-Andockfläche verwendet, zur Montage der Antriebe durch Durchgangslöcher im Gehäuse.

Die AFC2000 Luftaufbereitungseinheit ist dafür ausgelegt, Druckluft von tropfender Feuchtigkeit und festen Partikeln zu reinigen, Kondensat zu entfernen, den Druck automatisch auf einem eingestellten Niveau zu halten und Schmiermittel aus dem Reservoir im Druckluftstrom an die Elemente des pneumatischen Systems mit einem großen Kapazitätsbereich von 500 Litern/Minute bis 10.000 Litern/Minute zu liefern. Der Schmierstoffgeber fügt dem pneumatischen System Öl mit einer Viskosität von 32 mm²/s (=cSt) bei 40°C zur weiteren Schmierung von Steuerelementen wie Pneumatikzylindern und Pneumatikventilen hinzu.





Technische Parameter des Wasser-Schmetterlingsventils Elephant WBV1632E-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4M310-08 24V, ATU AFC2000:

Nennweite DN, mm 40 - 300
Nenn­druck PN, bar 16
Arbeitstemperatur des Mediums t, ⁰C -20 bis +110
Arbeitsmedium Wasser, Dampf, aggressive Medien und Flüssigkeiten mit abrasivem Inhalt (Zement, Sand, Aluminiumoxid usw.)
Durchflussrichtung doppelseitig
Steuerungstyp DN40-200 - Griff
DN250-300 - Reduzierstück
Rohrleitungsanschluss zwischengeflanscht
Korpusmaterial Gusseisen QT450
Dichtungsmaterial EPDM mit verschleißfester Beschichtung
Lebensdauer, Jahre 10

Absperrklappen WBV1632E-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4M310-08 24V, ATU AFC2000





Abmessungen und Maße der Absperrklappen Elephant WBV1632E-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4M310-08 24V, ATU AFC2000:

DN L, mm Hmm H1, mm D2, mm D1, mm n-d, mm
40 43 147 70 92 125 4- Ø23
50 43 147 70 92 125 4- Ø23
65 46 155 76 110 145 4- Ø23
80 46 164 92 121 160 8- Ø20
100 52 175 106 153 180 4- Ø23
125 56 194 119 176 210 4- Ø23
150 56 206 132 207 240 4- Ø25
200 60 237 162 259 295 4- Ø25
250 68 282 200 316 355 4-Ø28
300 78 311 225 370 410 4-Ø28

Skizze Schmetterlingsventile WBV1632E-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4M310-08 24V, ATU AFC2000





Werkstoffe der Schmetterlingsventile Elephant WBV1632E-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4M310-08 24V, ATU AFC2000:

Nr. Teilename Material
1 Körper Gusseisen QT450
2 Scheibe 316L Edelstahl
3 Sitzdichtung EPDM+ verschleißfestes Material (Siliclone+Graphit)
4 Stängel 2Cr13-Stahl

Skizze der Teile und Materialien Absperrklappen WBV1632E-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4M310-08 24V, ATU AFC2000





Technische Daten der SA Pneumatikaktuatoren

Design mit Rückholfedern
Nenn­druck PN, bar 12
Arbeitsdruck, bar 2...8
Arbeitsmedium Gefilterte Druckluft oder nicht aggressive Gase, Öle
Maximaler Partikeldurchmesser weniger als 30 µm2
Betriebstemperatur t, ⁰C - 20 bis +80 - 40 bis +80 (Niedertemperaturversion) - 20 bis +160 (in trockener Luft)
Einstellbereich ± 5 ° für die Rotation bei 0 ° und 90 °
Manuelle Übersteuerung Ist
Positionsanzeige offen/geschlossen
Betriebsumgebung innen und außen. (Alle internen und externen Teile sind korrosionsgeschützt beschichtet)





Materialien der SA Pneumatikaktuatorenteile:

Nr. Name Material
1 Gehäuse extrudiertes Aluminium
2 Seitenstecker Aluminiumguss
3 Gang Edelstahl
4 Kolben Stahl/Aluminium
5 Stecker Edelstahl
6 Kolbenring NBR
7 Federn Federstahl
8 Kolbenlager technischer Kunststoff
9 Kolbenring NBR
10 Stecker NBR
11 Druckring technischer Kunststoff
12 Ring technischer Kunststoff
13 Waschmaschine Edelstahl
14 Federklammer Edelstahl
15 Indikator Plastik
16 Blinkergehäuse Plastik
17 Lager technischer Kunststoff
18 Nocken Stahl
19 Lager NBR
20 Lager technischer Kunststoff
21 Lager technischer Kunststoff
22 Dichtungsring NBR
23 Dichtungsring NBR
24 Lager Edelstahl
25 Einstellmutter Edelstahl
26 Einstellschraube Edelstahl
27 Ärmel Aluminium

Materialskizze des SA Pneumatikaktuators





Technische Merkmale des Pneumatikventils 4m310-08 24V:

Design Spulentyp
Nenn-Druck PN, MPa (kg/cm2) 1,2 (12)
Arbeitsdruck, bar 1,5...8
Arbeitsmedium gefilterte Druckluft
Umgebungstemperatur t, ⁰C +5 bis +50
Antworthäufigkeit 5 Zyklen/s
Manuelle Duplizierung Ist
Schutzgrad IP 65
Montage durch Löcher im Gehäuse
Gehäusematerial eloxiertem Aluminium
Ansprechzeit 0,05 Sek.





Hauptparameter der AFC2000 Luftbehandlungseinheit:

Betriebsdruck, bar 8
Maximaldruck, bar 10
Einstellbarer Druckbereich, bar 0,5 ÷ 9
Aufbrechdruck, bar 15
Luftanschluss 1/4”
Betriebstemperatur, °C -5 bis +60
Partikelgröße filtern, µm 40
Ölviskosität ISO VG 32
Gewicht, kg 0,395
Set-Zusammensetzung Filter-Feuchtigkeitsabscheider, Druckregler, Schmiergerät, Halterung

Luftbehandlungseinheit AFC2000

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen QT450
  • Maximal zulässige Temperatur
    110 °C
  • Verbindungstyp
    kompakt geflanscht
  • Steuerungstyp
    Pneumatischer Antrieb
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM
  • Disc material
    Edelstahl AISI 316L
  • Explosionsgeschützt
    NEIN
  • Drehmoment
    15 Nm
  • Manuelle Übersteuerung
    NEIN
  • Endschalter
    NEIN
  • Versorgungsspannung
    24 V
  • Typ des pneumatischen Antriebs
    mit Rückholfedern
  • Drehwinkel
    90°
