Elephant  |  SKU: D050-60363

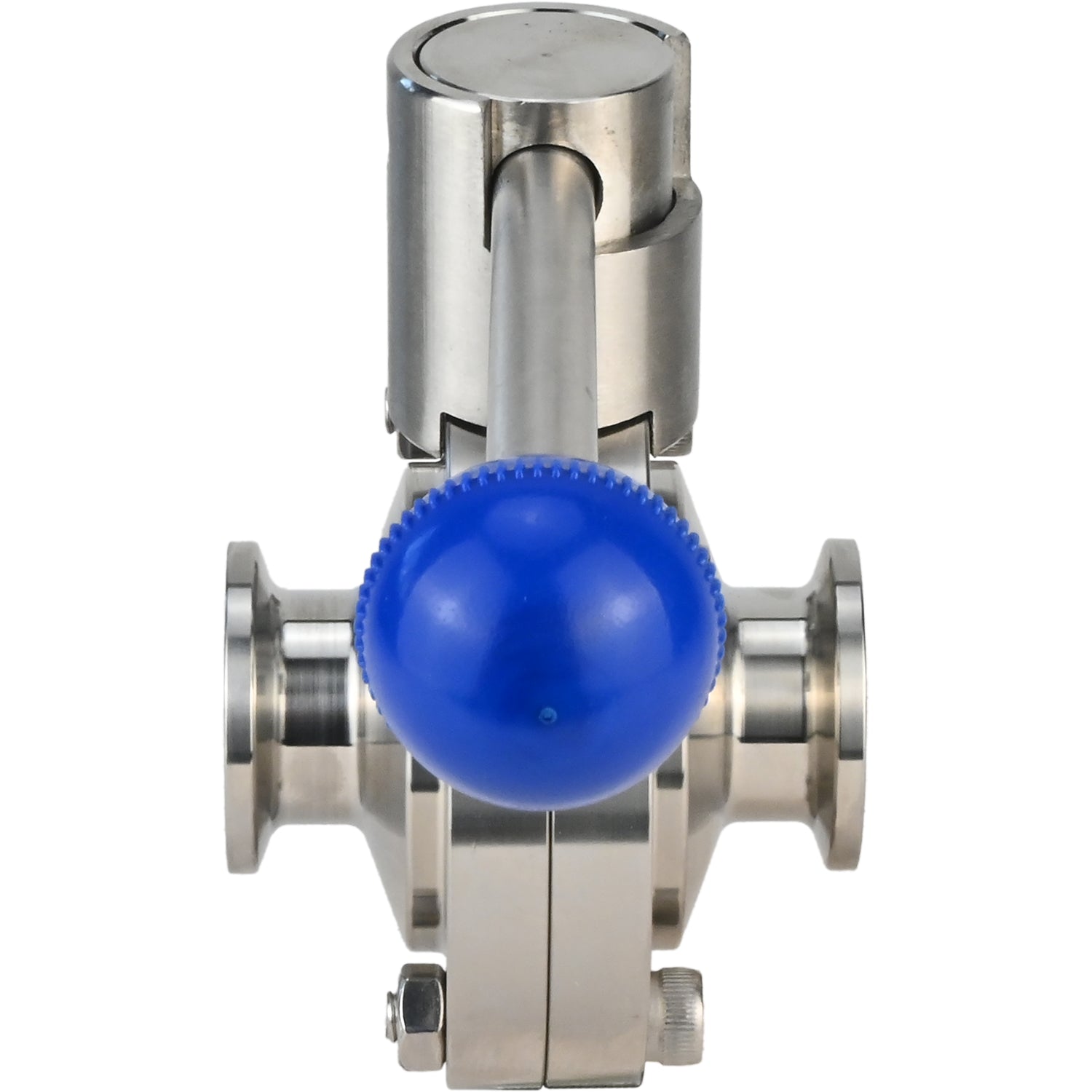

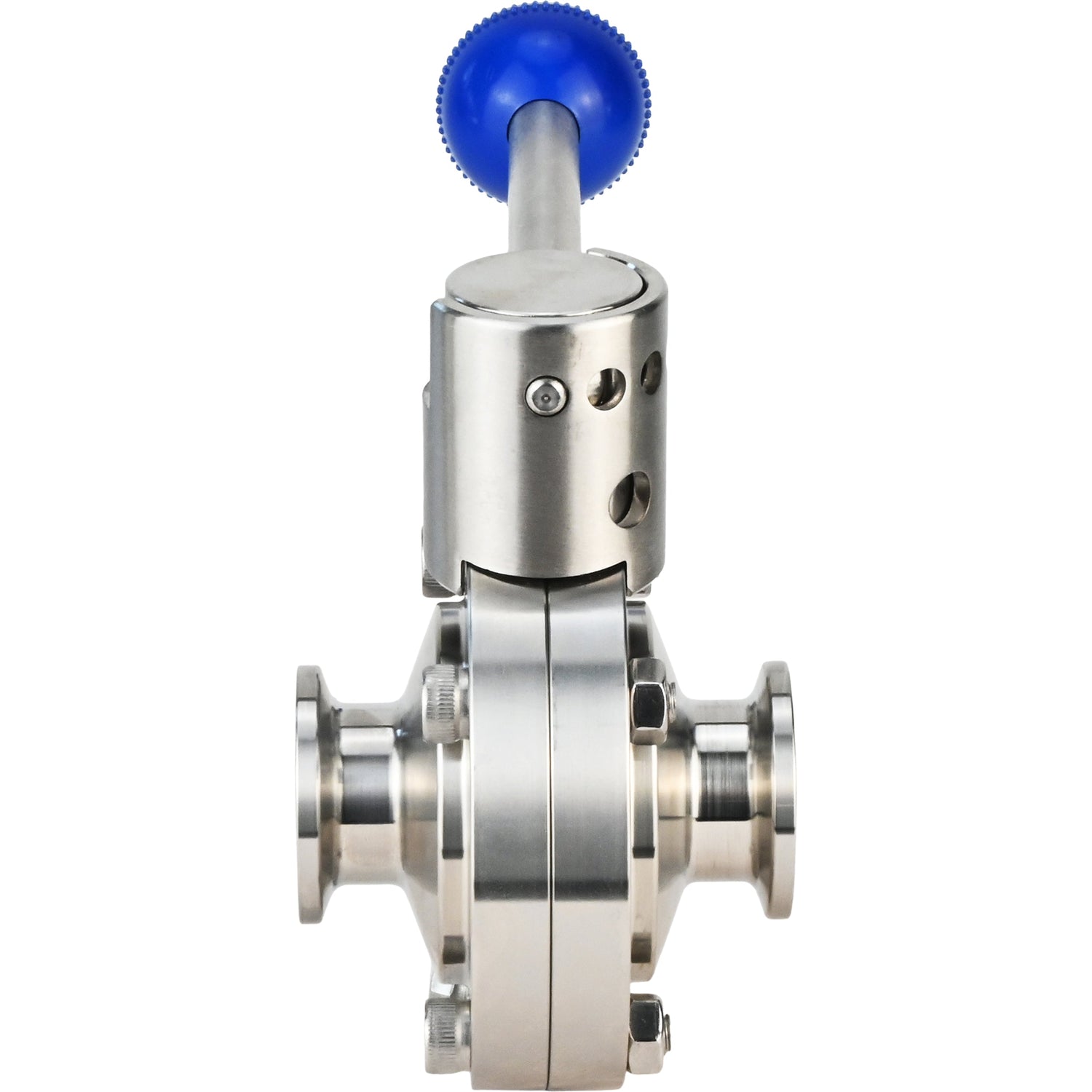

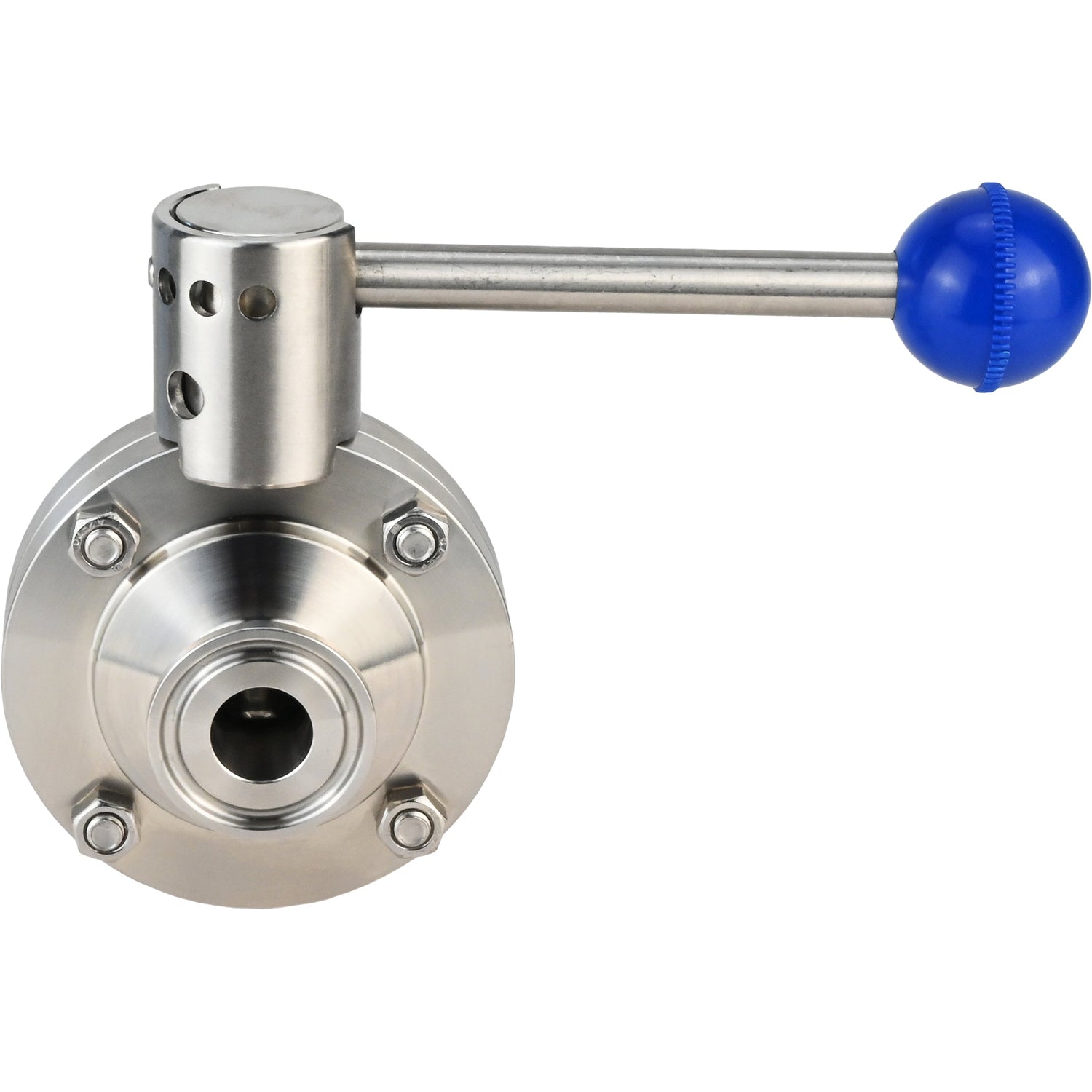

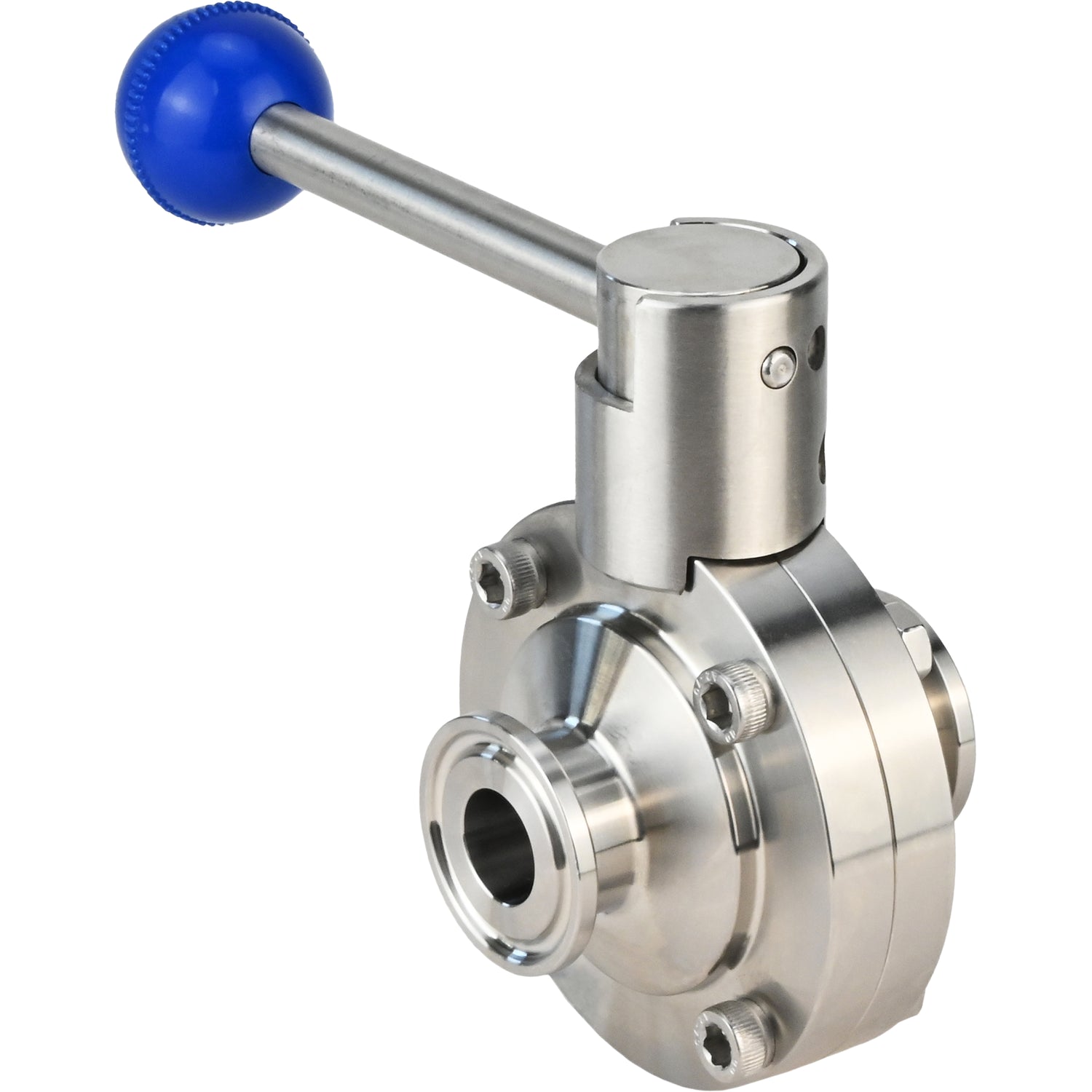

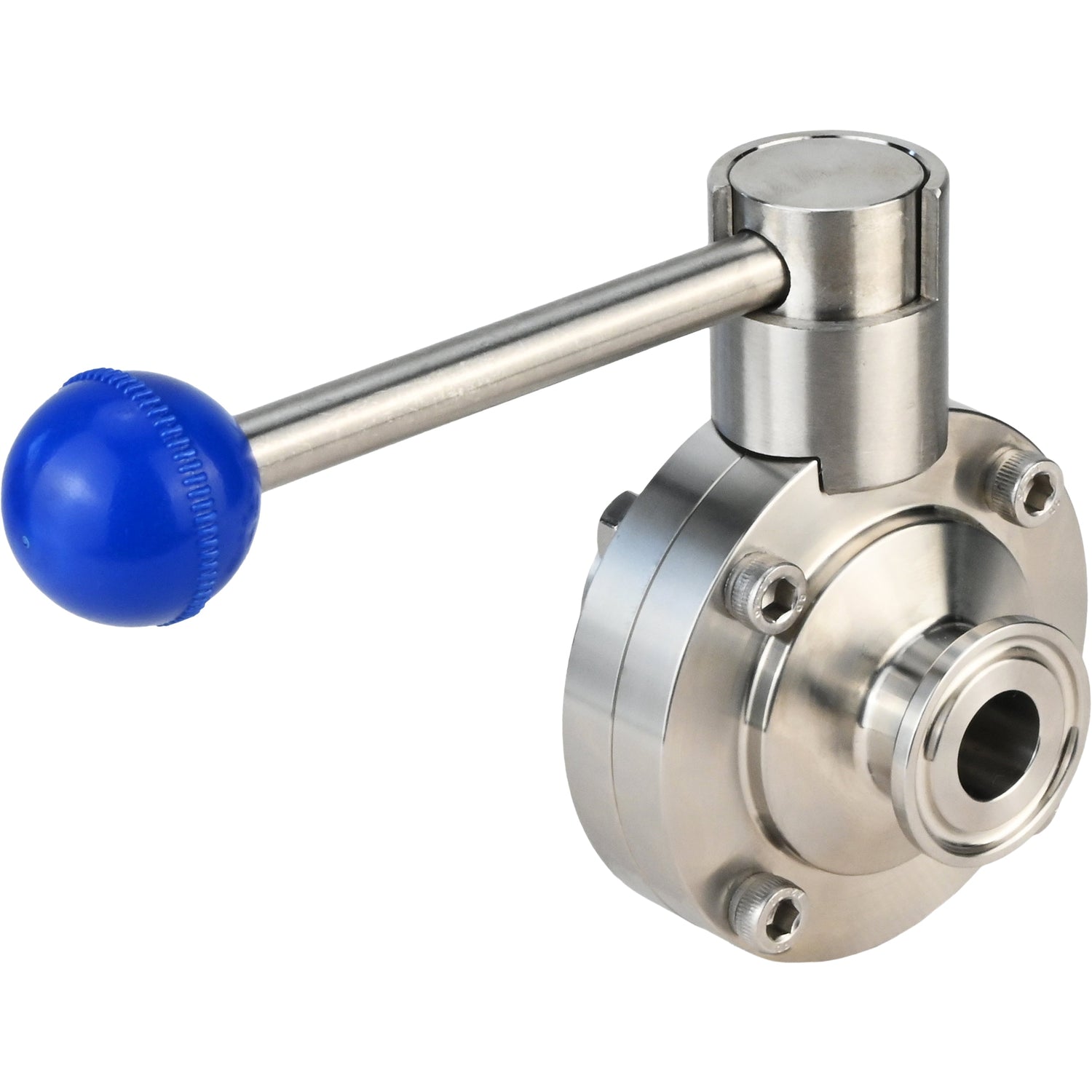

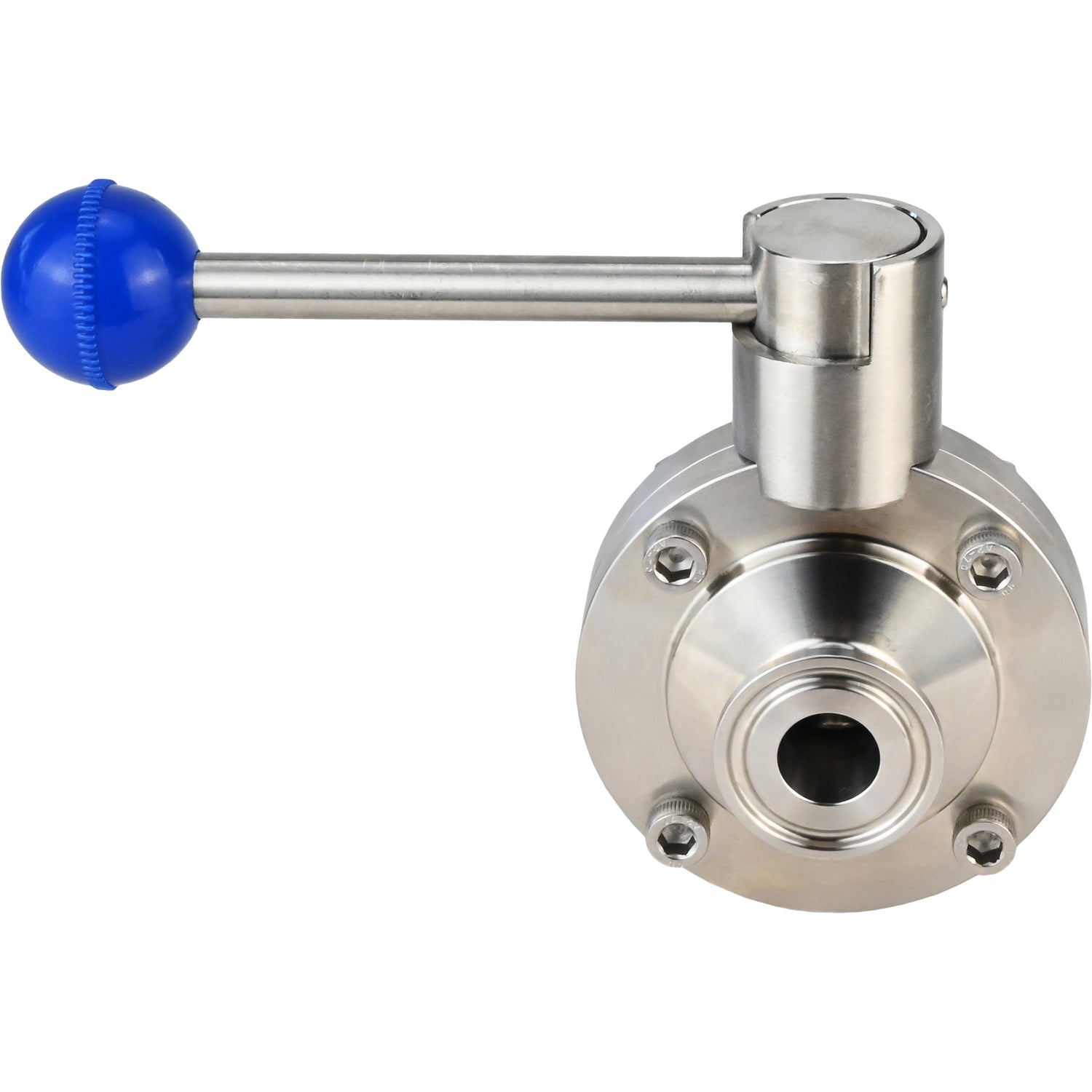

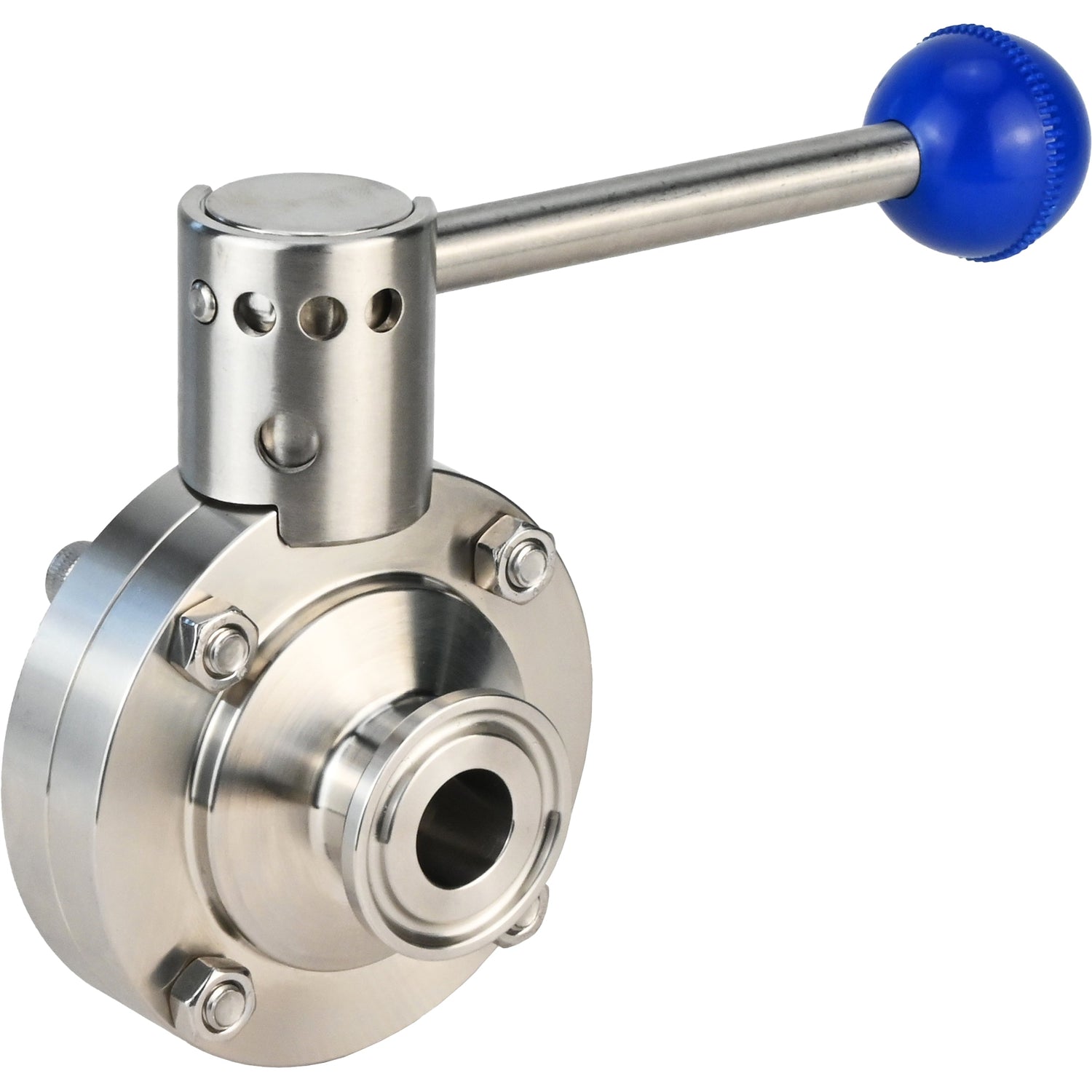

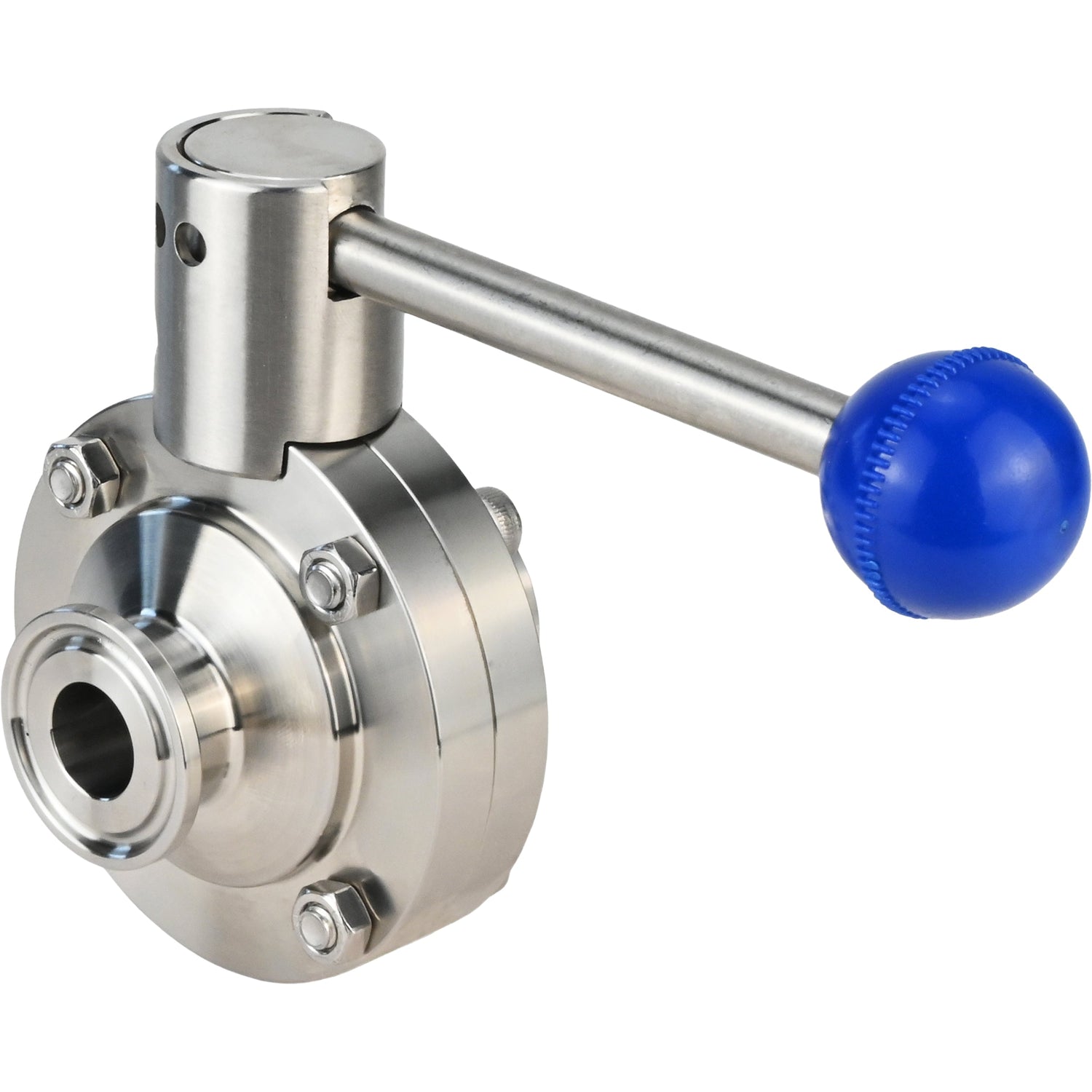

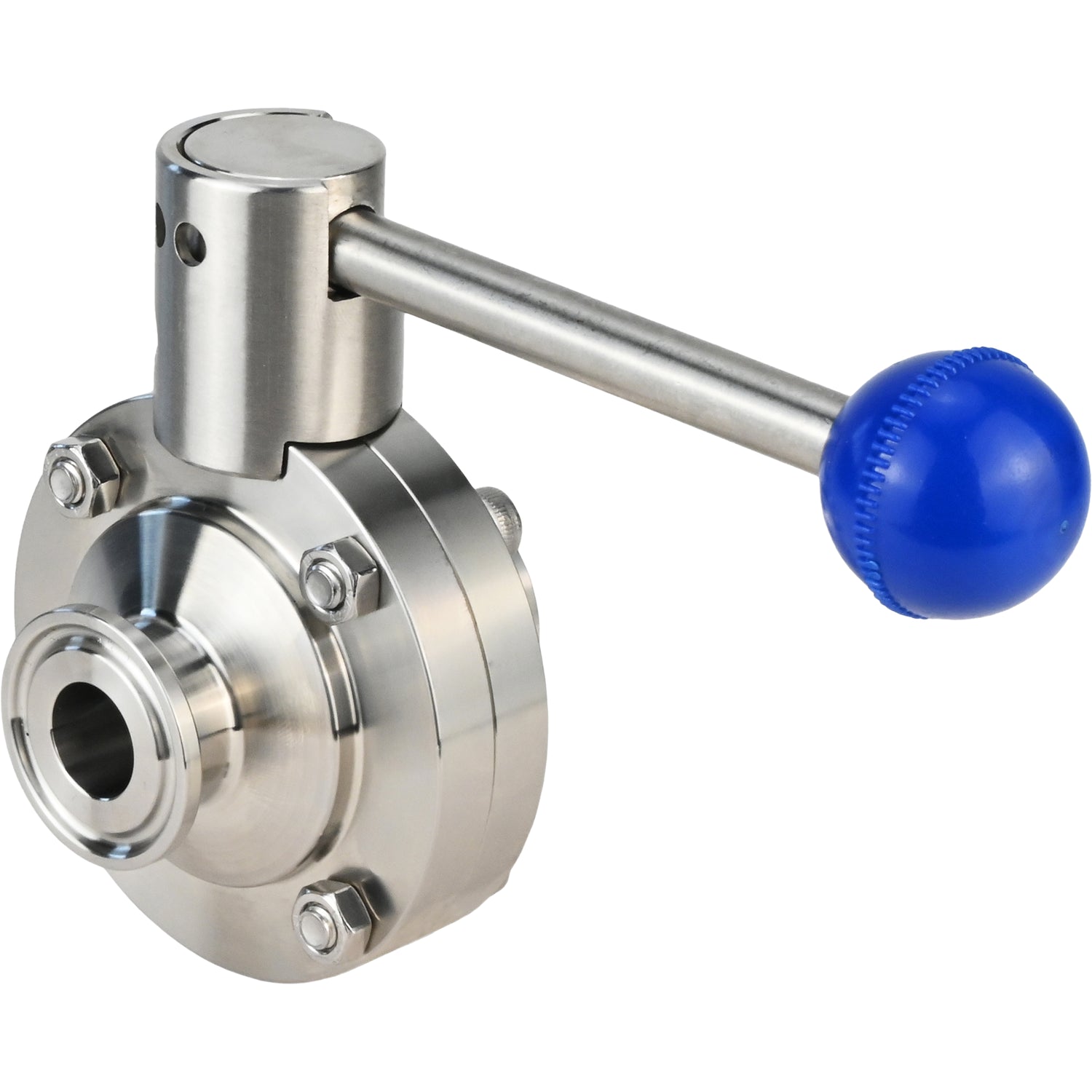

Wasser-Schmetterlingsventil Elephant WBV3131E-2W-C-H, Gehäusematerial - Edelstahl AISI 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, Anschluss - Klemmverbindung, Griff

€136,32
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Drehscheibenventil ist für den Einsatz als Absperr- oder Regelventil zur Durchflussregelung in Wärmelieferungssystemen, Wasserversorgungssystemen, in technologischen Prozessen in der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert. Funktionsprinzip: Die Ventile öffnen und schließen sich durch Drehen der Scheibe um 90°. Das Öffnen erfolgt durch Drehen des Griffs gegen den Uhrzeigersinn, das Schließen im Uhrzeigersinn.





Technische Merkmale von Absperrklappen Elephant WBV3131E-2W-C-H, Gehäusematerial - Edelstahl AISI 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, Anschluss - Klemmverbindung, Griff

Merkmal Bedeutung
Verschlusstyp Drehscheibe
Durchmesser 15-100 mm
Nenndruck 10 bar
Arbeitstemperatur der Umgebung von -20 bis +135°C
Anwendung Lebensmittelindustrie
Anschlussart zum Schweißen
Steuerungstyp Handbuch (Griff, Getriebe)
Dichtungsklasse A
Garantie 12 Monate





Skizze der Abmessungen von Absperrklappen Elephant WBV3131E-2W-C-H, Gehäusematerial - Edelstahl AISI 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, Anschluss - Klemmverbindung, Griff



Gesamt- und Einbaumaße von Absperrschiebern Elephant WBV3131E-2W-C-H, Gehäusematerial - Edelstahl AISI 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, Anschluss - Klemmverbindung, Griff

Durchmesser D, mm D1, mm A, mm Hmm J, mm K, mm
DN15 34 78 66 86 126 8x8
DN20 34 78 66 86 126 8x8
DN25 50.5 78 66 86 126 8x8
DN32 50.5 86 66 90 126 8x8
DN40 50.5 90 70 92 126 8x8
DN50 64 106 76 104 133 10x10
DN65 91 124 80 113 144 10x10
DN80 106 139 84 123.5 160 10x10
DN100 119 159 104 133.5 160 10x10





Skizze der Materialien von Absperrklappen Elephant WBV3131E-2W-C-H, Gehäusematerial - Edelstahl AISI 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, Anschluss - Klemmverbindung, Griff



Materialien der Teile von Schmetterlingsventilen Elephant WBV3131E-2W-C-H, Gehäusematerial - Edelstahl AISI 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, Anschluss - Klemmverbindung, Griff

NEIN. Teilename Material
1 Rahmen Edelstahl 304
2 Drehknoten Edelstahl 304
3 Scheibe Edelstahl 304
4 Satteldichtung EPDM
5 schrauben Stahl A2~70
6 Bolzen Stahl A2~70
7 Kork ABS-Kunststoff

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 304
  • Maximal zulässige Temperatur
    135 °C
  • Verbindungstyp
    Klemme
  • Steuerungstyp
    Handhaben
  • Betriebsumgebung
    Wasser, Dampf, Neutrale Medien
  • Anwendungen
    Lebensmittelindustrie
  • Nenn­druck
    10 bar
  • Typ der Dichtung
    EPDM
  • Disc material
    Edelstahl AISI 304
  • Endschalter
    NEIN
