Wasser-Schmetterlingsventil Elephant WBV3131E-2W-Fb-H, Gehäusematerial – Valve Elephant
1 17
Elephant  |  SKU: D050-41126

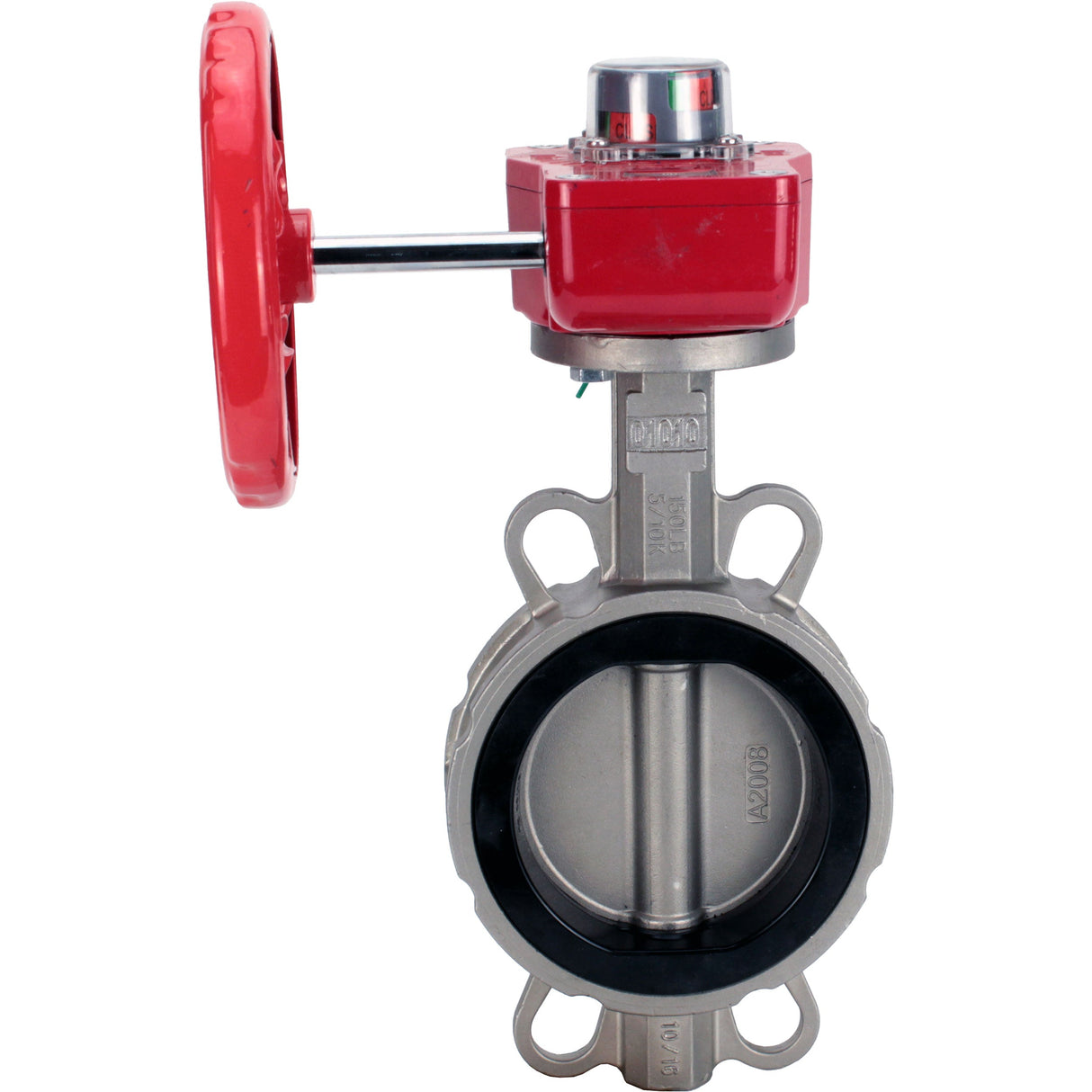

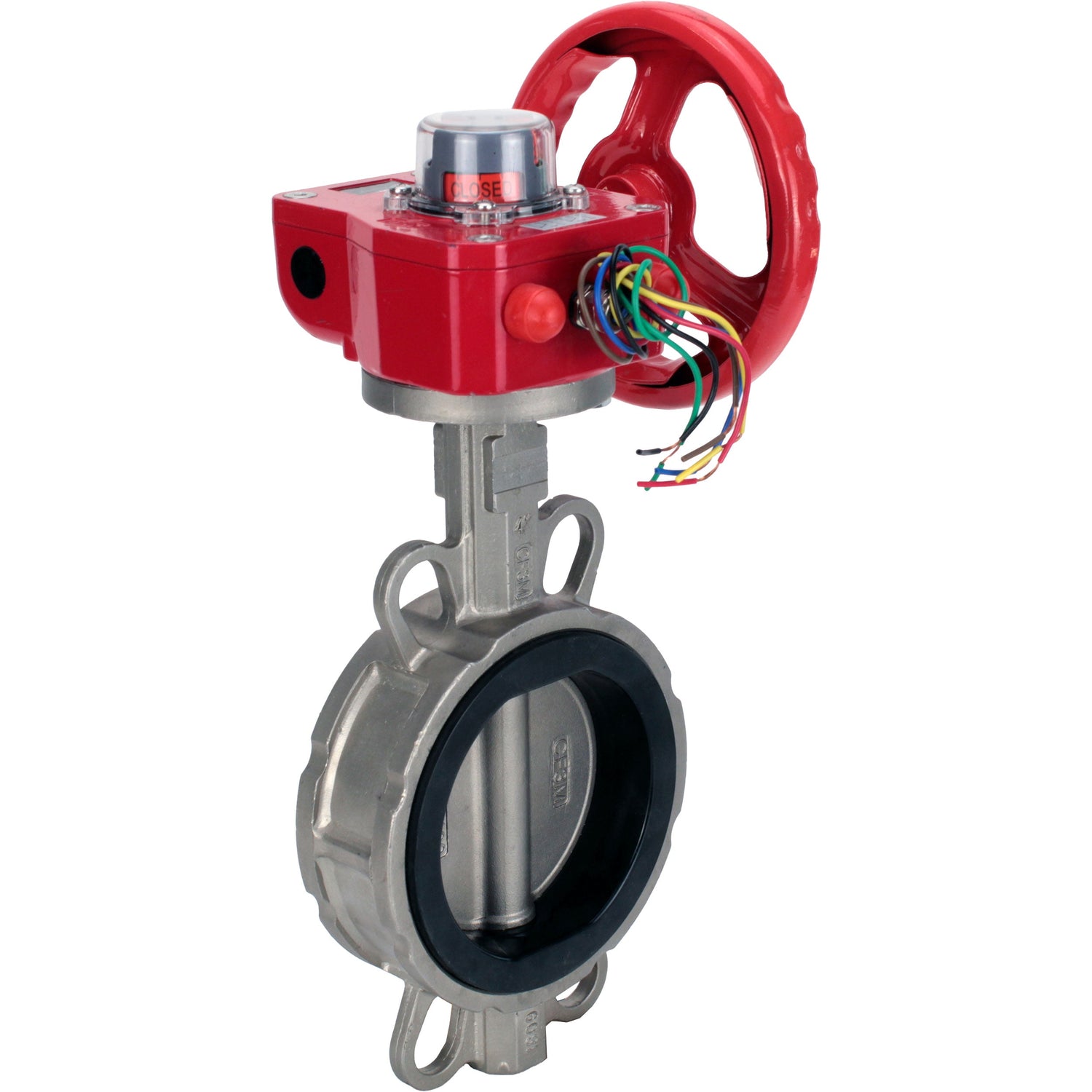

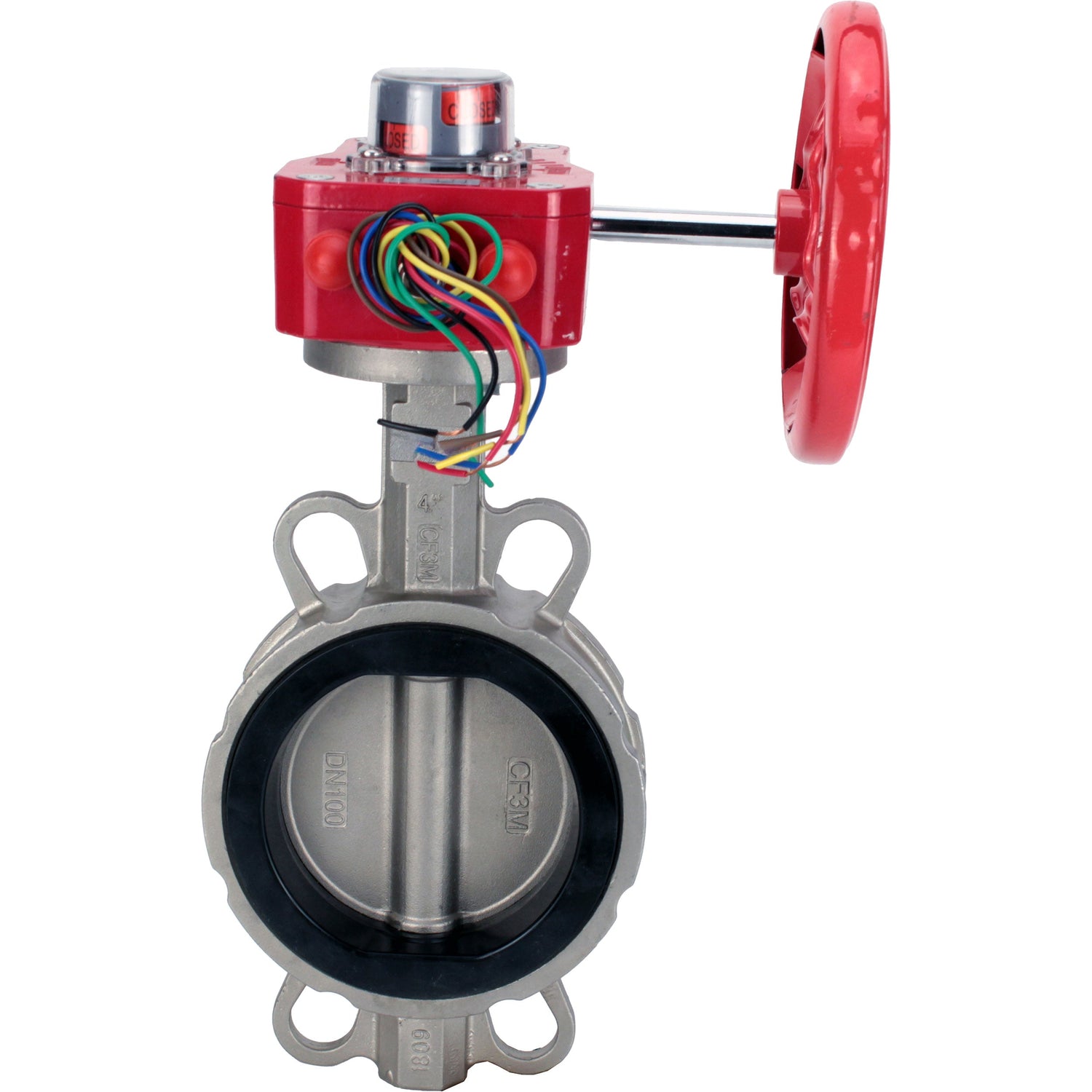

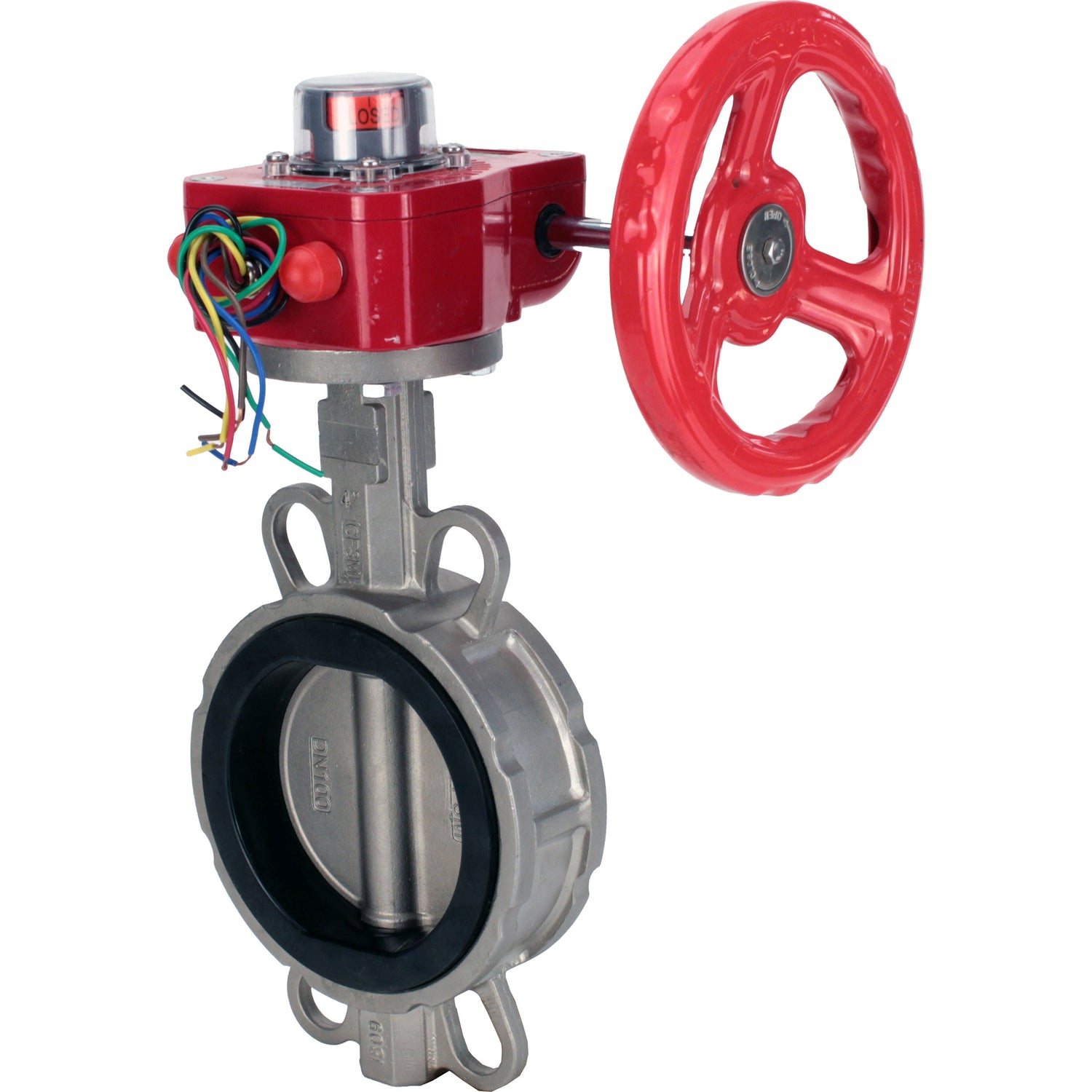

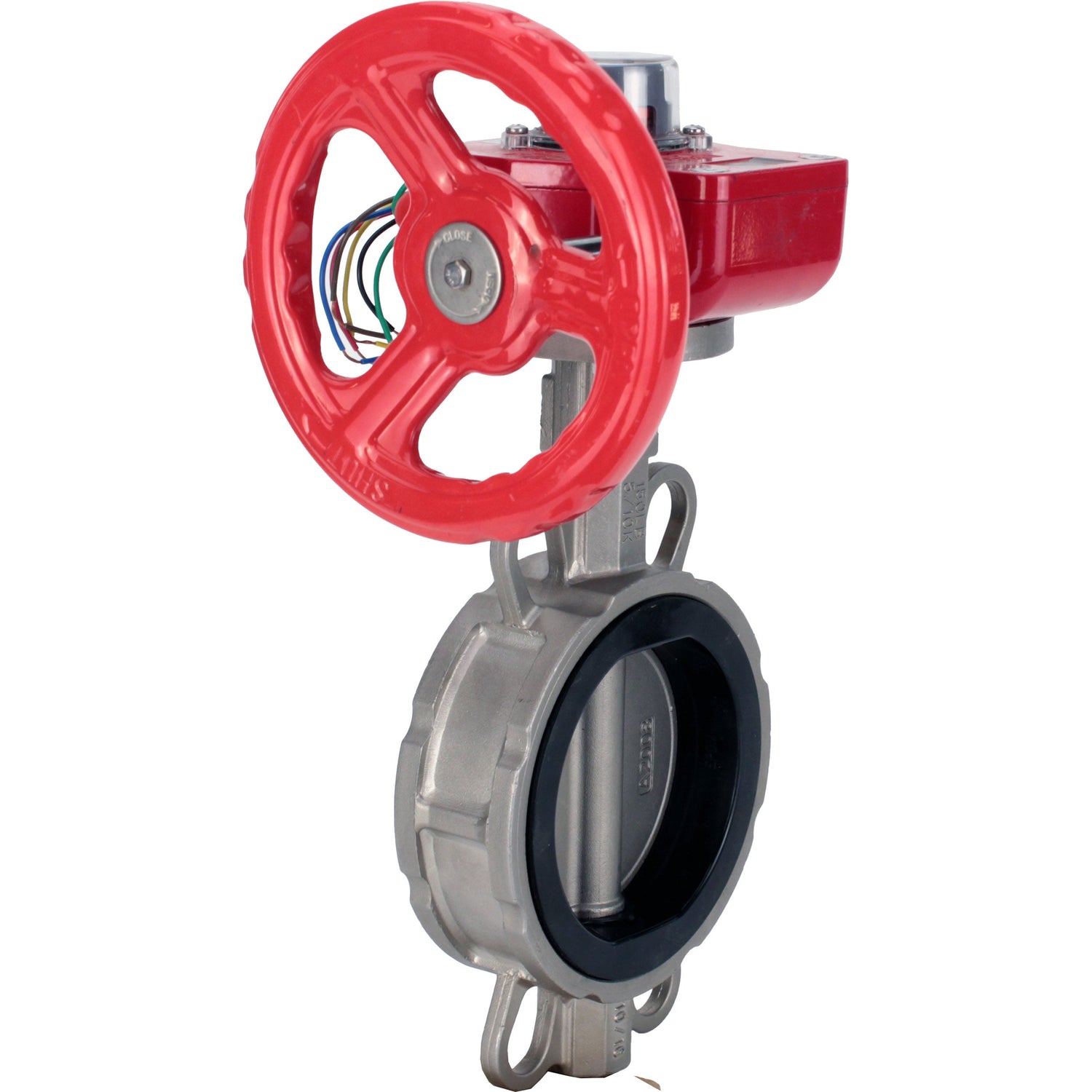

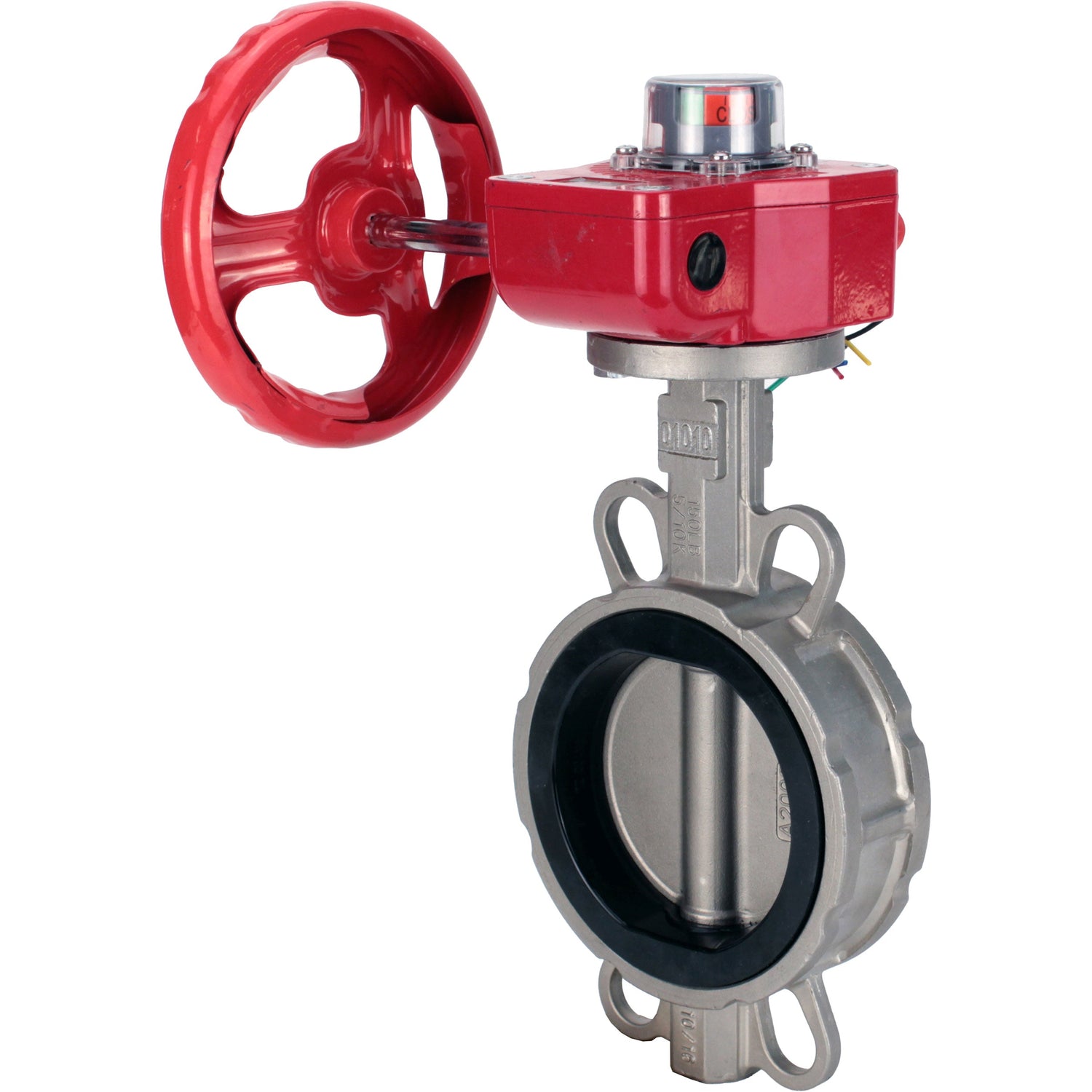

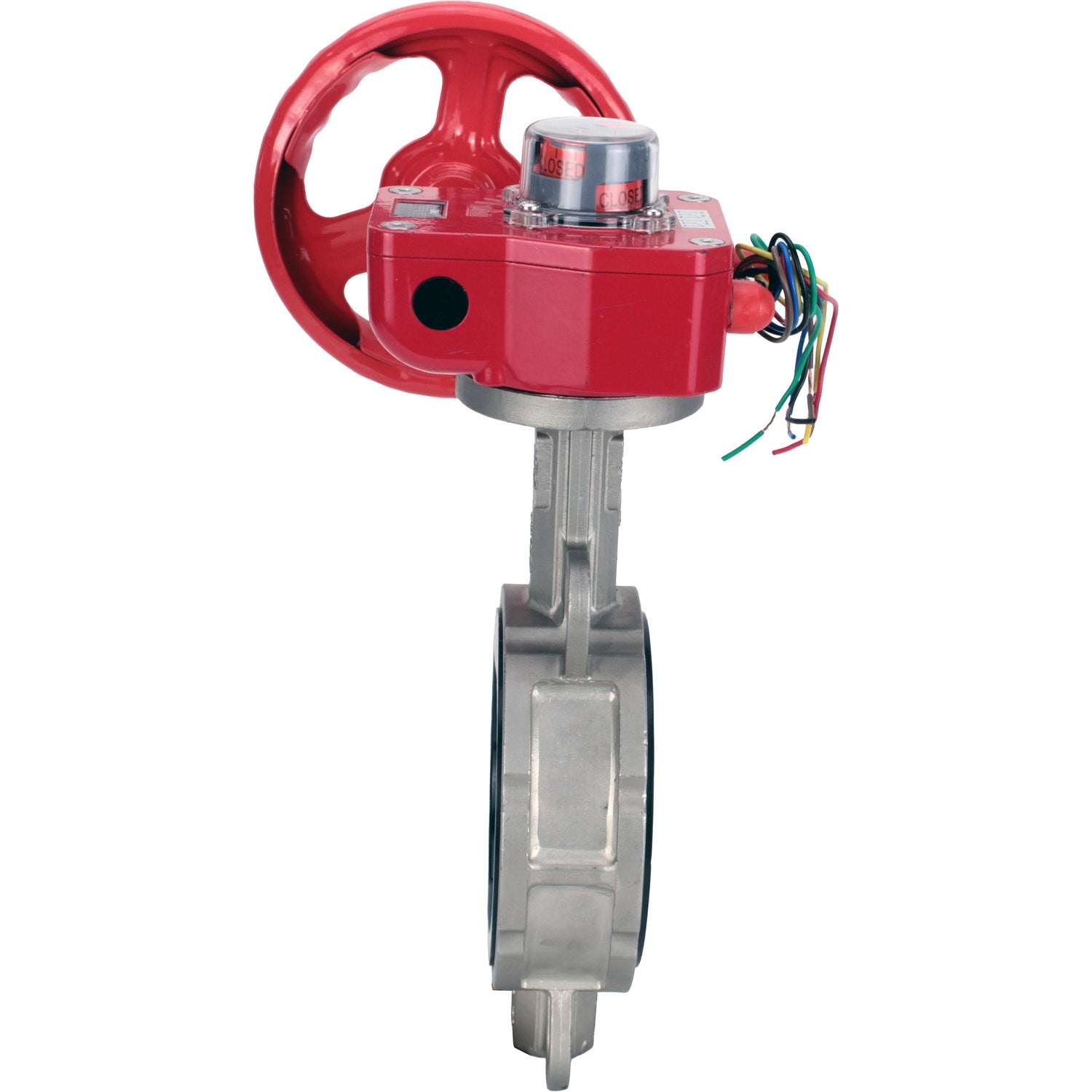

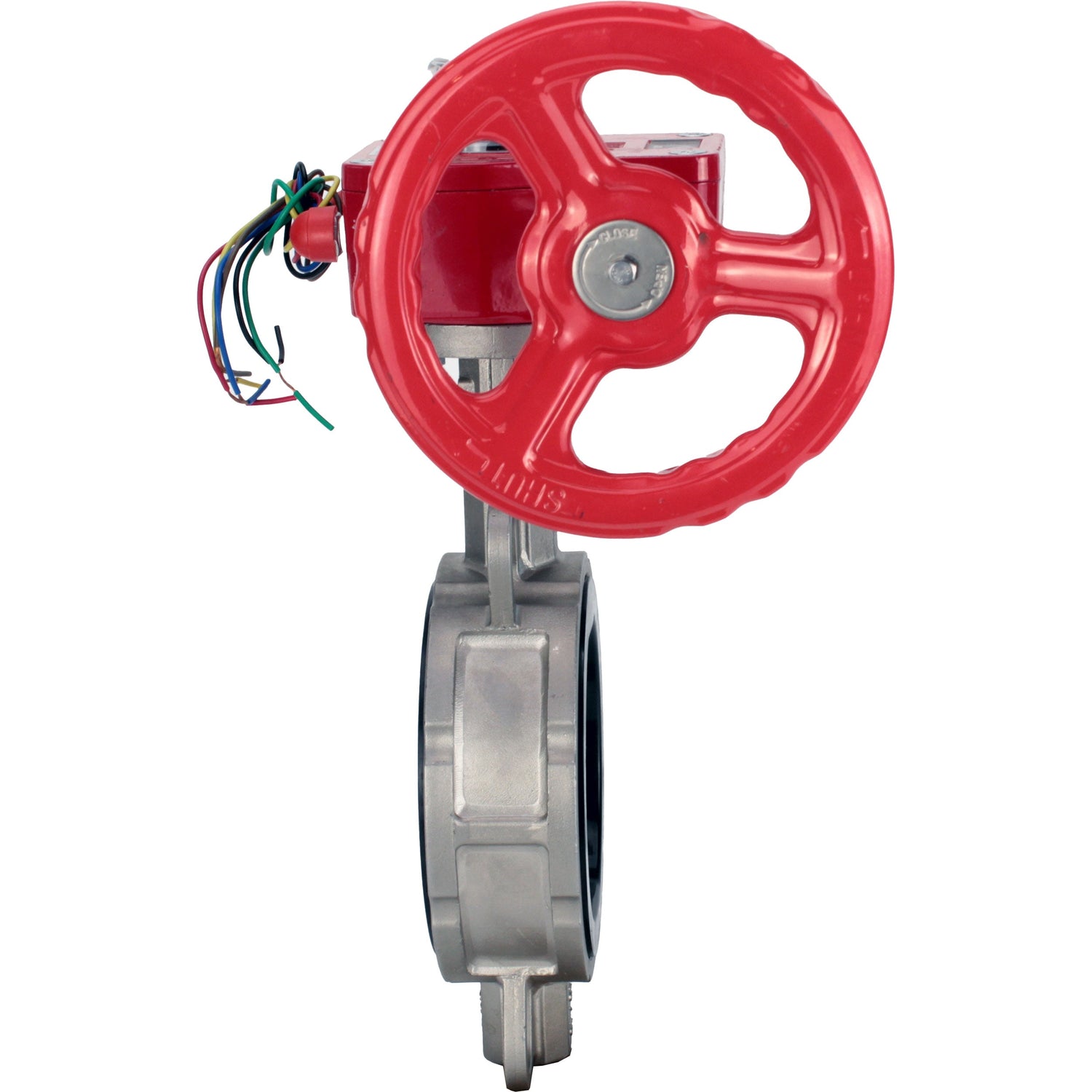

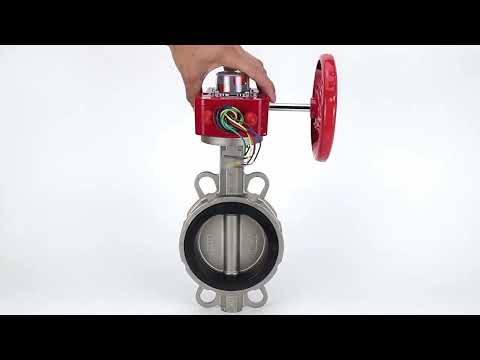

Wasser-Schmetterlingsventil Elephant WBV3131E-2W-Fb-H, Gehäusematerial - Edelstahl AISI 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, Getriebe HGBF RQN

€278,79
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Absperrklappenventil ist dafür ausgelegt, als Absperr- oder Regelventil zur Steuerung von Durchflüssen in Wärmelieferungssystemen, Wasserversorgung, in technologischen Prozessen in der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen verwendet zu werden.
Betriebsprinzip: Die Ventile öffnen und schließen sich durch Drehen der Scheibe um 90°. Das Öffnen erfolgt durch Drehen des Griffs gegen den Uhrzeigersinn, das Schließen - im Uhrzeigersinn.
Der Elephant HGBF-Reduzierer ermöglicht es Ihnen, die erforderliche Positionierung des Absperrelements manuell um eine Vierteldrehung einzustellen und dient als Alternative zu pneumatischen, elektrischen oder hydraulischen Vierteldreh-Antrieben. Geeignet für Kugelhähne, Absperrklappen, Ventile mit einem Drehwinkel von 90° sowie zur Steuerung von Luftklappen.





Technische Merkmale von Schmetterlingsventilen Elephant WBV3131E-2W-Fb DN50-300 PN16, Edelstahl 304, EPDM:

Merkmal Bedeutung
Verschlusstyp Drehscheibe
Durchmesser 50-300 mm
Nenndruck 16 bar
Arbeitstemperatur der Umgebung von -20 bis +120°C
Anwendung Wasserversorgung, Wärmeversorgung, chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie, Zellstoff- und Papierindustrie
Anschlussart Zwischenflansch
Steuerungstyp Handbuch (Griff, Getriebe)
Dichtungsklasse A
Lebensdauer 10 Jahre
Garantie 12 Monate




Technische Merkmale der Elephant HGBF RQN Getriebe:

Merkmal Bedeutung
Arbeitstemperatur der Umgebung von -30 bis +120 °C
Anwendung Wasserversorgung, Wärmeversorgung, chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie, Zellstoff- und Papierindustrie
Anschlussart ISO 5211





Skizze der Abmessungen von Absperrklappen Elephant WBV3131E-2W-Fb DN50-300 PN16, Edelstahl 304, EPDM




Gesamt- und Einbaumaße von Absperrklappen Elephant WBV3131E-2W-Fb DN50-300 PN16, Edelstahl 304, EPDM:

Durchmesser A, mm B, mm C, mm Lochkreis, mm ØD, mm Hmm Q°
DN50 72.5 130.5 43 125 19 220 45
DN65 77.5 146.5 46 145 19 220 45
DN80 92 156 46 160 19 220 22.5
DN100 109 168.5 52 180 19 260 22.5
DN125 127 190.5 56 210 19 260 22.5
DN150 141 213.5 56 240 23 260 22.5
DN200 166 246.5 60 295 23 - 15
DN250 203 283 68 355 28 - 15
DN300 236 318 78 410 28 - 15





Skizze der Abmessungen der Getriebe Elephant HGBF RQN



Gesamt- und Einbaumaße der Elephant HGBF RQN Getriebe:

Modell A, mm B, mm C, mm D, mm E, mm F, mm Hmm d1, mm D2, mm D3, mm
HGB-1 165 127 84 66 12 47 73 35 81 50/70
HGB-2 185 142 102 79 12 52 78 42 92 70(89)
HGB-3 250 190 140 112 16 68 108 55 125 70/102/125
HGB-4 300 220 164 120 20 71 111 70 140 102/140(125)





Skizze der Materialien von Absperrklappen Elephant WBV3131E-2W-Fb DN50-300 PN16, Edelstahl 304, EPDM





Materialien der Teile von Schmetterlingsventilen Elephant WBV3131E-2W-Fb DN50-300 PN16, Edelstahl 304, EPDM:

NEIN. Teilename Material
1 Rahmen Edelstahl 304
2 Scheibe Edelstahl 304
3 Satteldichtung Viton
4 Aktie Edelstahl SS 416
5 Hebel Kohlenstoffstahl





Skizze der Getriebe Elephant HGBF RQN



Design der Elephant HGBF RQN Getriebe:

NEIN. Name Material
1 Transparente Anzeigeabdeckung PC-Plycarton-Harz
2 Schrauben Stahl 304
3 Schrauben Stahl 304
4 Deckel Aluminium ADC 12
5 Schneckengetriebe Gusseisen QT450
6 Einstellschraube Stahl 304
7 Gestell Stahl 45
8 Fall Butadien-Acrylnitril-Kautschuk
9 Ärmel PZ2175 basierend auf Ketonen
10 Lager legierter Stahl
11 Rahmen Aluminium ADC 12
12 Lager legierter Stahl
13 Siegel Gummi
14 Waschmaschine Stahl 304
15 Schrauben Stahl 304
16 Achse Stahl 45
17 Endschalter -
18 Dichtungsring Butadien-Acrylnitril-Kautschuk

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 304
  • Maximal zulässige Temperatur
    120 °C
  • Verbindungstyp
    kompakt geflanscht
  • Steuerungstyp
    Getriebe
  • Betriebsumgebung
    Wasser, Luft, Neutrale Medien
  • Anwendungen
    Wasserversorgung, Heizung, Chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie, Zellstoff- und Papierindustrie
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM
  • Disc material
    Edelstahl AISI 304
  • Endschalter
    NEIN
