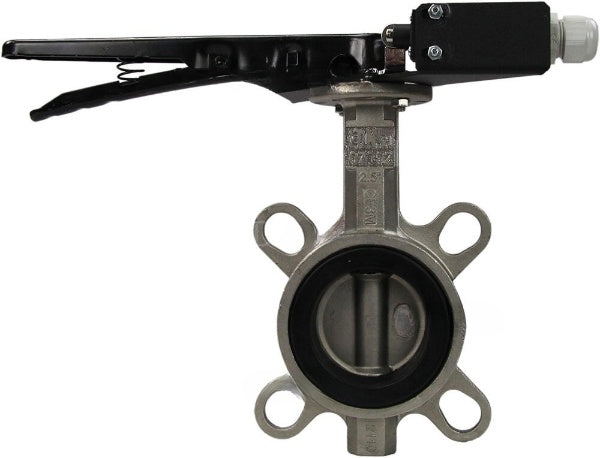

Water Butterfly Valve Elephant WBV3131E-2W-Fb-H, Gehäusematerial - Edelstahl AISI 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, Griff, LSU LS-103
Water Butterfly Valve Elephant WBV3131E-2W-Fb-H, Gehäusematerial - Edelstahl AISI 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, Griff, LSU LS-103 - DN100 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Das Drehscheibenventil ist für den Einsatz als Absperr- oder Regelventil zur Durchflussregelung in Wärmelieferungssystemen, Wasserversorgung, in technologischen Prozessen in der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert.
Betriebsprinzip: Die Ventile öffnen und schließen sich durch Drehen der Scheibe um 90°. Das Öffnen erfolgt durch Drehen des Griffs gegen den Uhrzeigersinn, das Schließen - im Uhrzeigersinn.
Endschalter sind dafür ausgelegt, die Position der Scheibe von Drehscheibenventilen mit Griff in Steuerungs- und Automatisierungssystemen zu überwachen. Das Funktionsprinzip des Endschalters basiert auf einer mechanischen Betätigung des Aktuators, die zum Schließen oder Öffnen des elektrischen Stromkreises führt.
Technische Merkmale von Schmetterlingsventilen Elephant WBV3131E-2W-Fb DN50-150 PN16, Edelstahl 304, EPDM:
| Merkmal | Bedeutung |
| Verschlusstyp | Drehscheibe |
| Durchmesser | 50-250 mm |
| Nenndruck | 16 bar |
| Arbeitstemperatur der Umgebung | von -20 bis +120°C |
| Anwendung | Wasserversorgung, Wärmeversorgung, chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie, Zellstoff- und Papierindustrie |
| Anschlussart | Zwischenflansch |
| Steuerungstyp | Handbuch (Griff, Getriebe) |
| Dichtungsklasse | A |
| Lebensdauer | 10 Jahre |
| Garantie | 12 Monate |
Endschalter Elephant LS-103 250V 6A
Technische Merkmale der Endschalter Elephant LS-103 250V 6A:
| Merkmal | Bedeutung |
| Endschaltermodell | LS-103 |
| Nennspannung | 250V |
| Maximaler Schaltstrom | 6A |
| Frequenz | 50 Hz |
| Kontaktkonfiguration | N/Z + N/O Sofortwirkung |
| Umgebungstemperatur | von -5℃ bis +65℃ |
| Schutzgrad | IP64 |
| Korpusmaterial | Plastik |
| Kopfbewegung | linear (Kolben) |
| Zulässige Luftfeuchtigkeit | 95% |
| Kontaktwiderstand | 25 Mohm (Anfangswert) |
| Nenn-Isolationswiderstand | 100 MOhm (500 VDC) |
| Kabeleinführung | max Ø12 mm |
Skizze der Abmessungen von Absperrschiebern Elephant WBV3131E-2W-Fb DN50-150 PN16, Edelstahl 304, EPDM
Gesamt- und Einbaumaße von Absperrschiebern Elephant WBV3131E-2W-Fb DN50-150 PN16, Edelstahl 304, EPDM:
| Durchmesser | A, mm | B, mm | C, mm | Lochkreis, mm | ØD, mm | Hmm | Q° |
| DN50 | 72.5 | 130.5 | 43 | 125 | 19 | 220 | 45 |
| DN65 | 77.5 | 146.5 | 46 | 145 | 19 | 220 | 45 |
| DN80 | 92 | 156 | 46 | 160 | 19 | 220 | 22.5 |
| DN100 | 109 | 168.5 | 52 | 180 | 19 | 260 | 22.5 |
| DN125 | 127 | 190.5 | 56 | 210 | 19 | 260 | 22.5 |
| DN150 | 141 | 213.5 | 56 | 240 | 23 | 260 | 22.5 |
| DN200 | 166 | 246.5 | 60 | 295 | 23 | - | 15 |
| DN250 | 203 | 283 | 68 | 355 | 28 | - | 15 |
| DN300 | 236 | 318 | 78 | 410 | 28 | - | 15 |
Skizze der Abmessungen der Endschalter Elephant LS-103 250V 6A
Gesamt- und Einbaumaße der Endschalter Elephant LS-103 250V 6A:
| Modell | A, mm | B, mm | C, mm | D, mm | E, mm |
| LS-103 | 30 | 30 | 53 | 30.5 | 24 |
Skizze der Materialien von Absperrklappen Elephant WBV3131E-2W-Fb DN50-150 PN16, Edelstahl 304, EPDM
Materialien der Teile von Schmetterlingsventilen Elephant WBV3131E-2W-Fb DN50-150 PN16, Edelstahl 304, EPDM:
| NEIN. | Teilename | Material |
| 1 | Rahmen | Edelstahl 304 |
| 2 | Scheibe | Edelstahl 304 |
| 3 | Satteldichtung | Viton |
| 4 | Aktie | Edelstahl SS 416 |
| 5 | Hebel | Kohlenstoffstahl |
Spezifikation
Spezifikation
-
Herkunftsland
-
Körpermaterial
-
Maximal zulässige Temperatur
-
Verbindungstyp
-
Steuerungstyp
-
BetriebsumgebungWasser, Luft, Neutrale Medien
-
AnwendungenWasserversorgung, Heizung, Chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie, Zellstoff- und Papierindustrie
-
Nenndruck
-
Typ der Dichtung
-
Disc material
-
Endschalter
