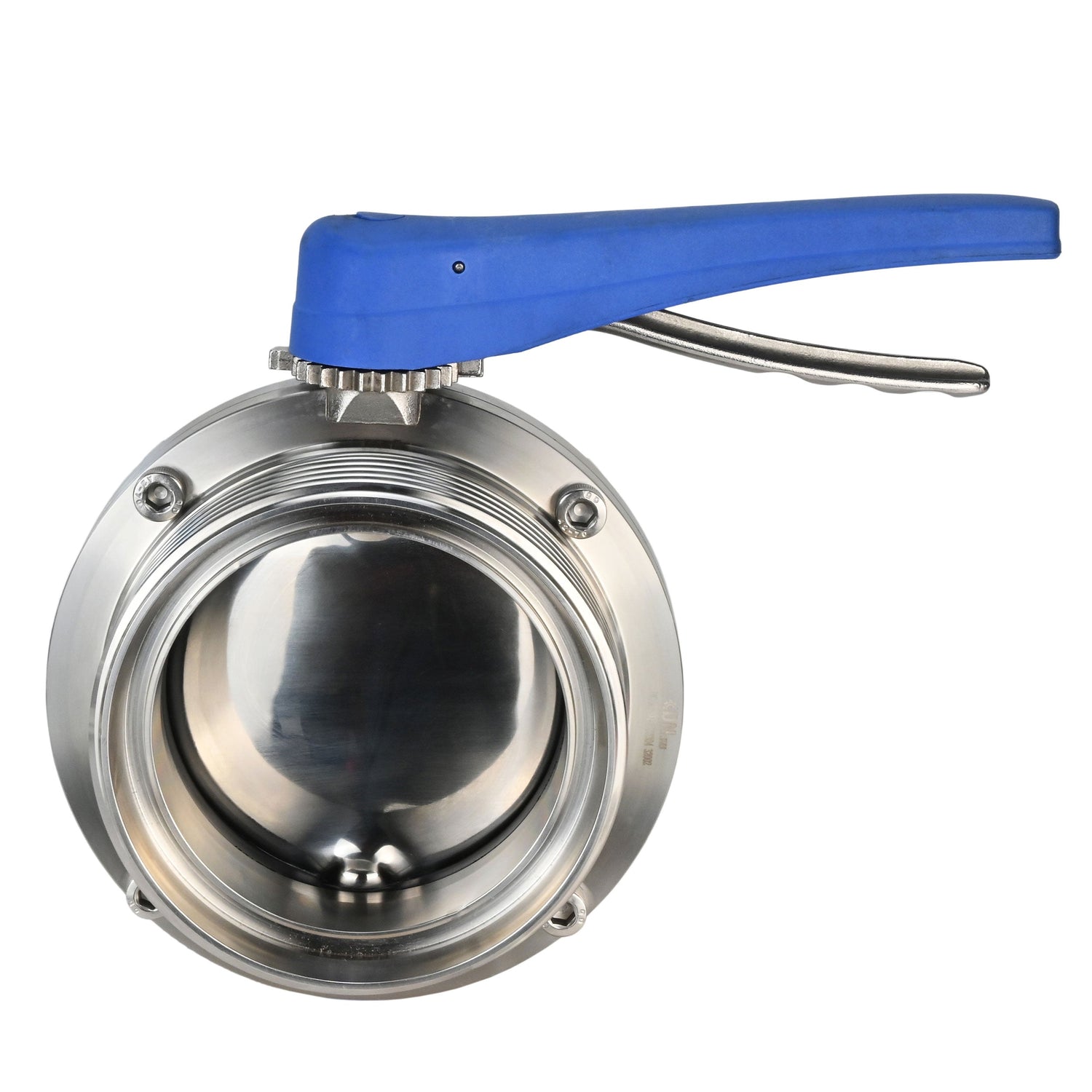

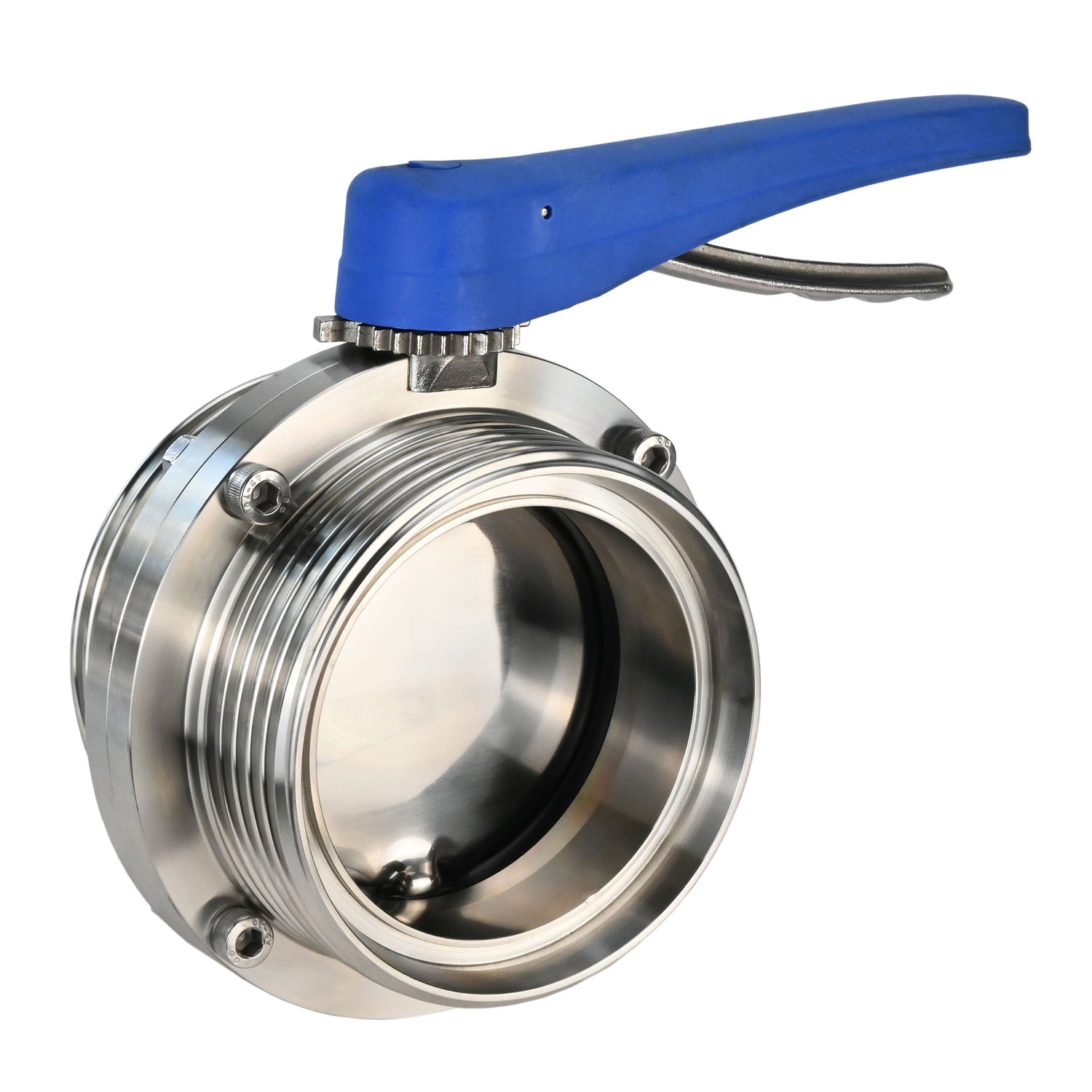

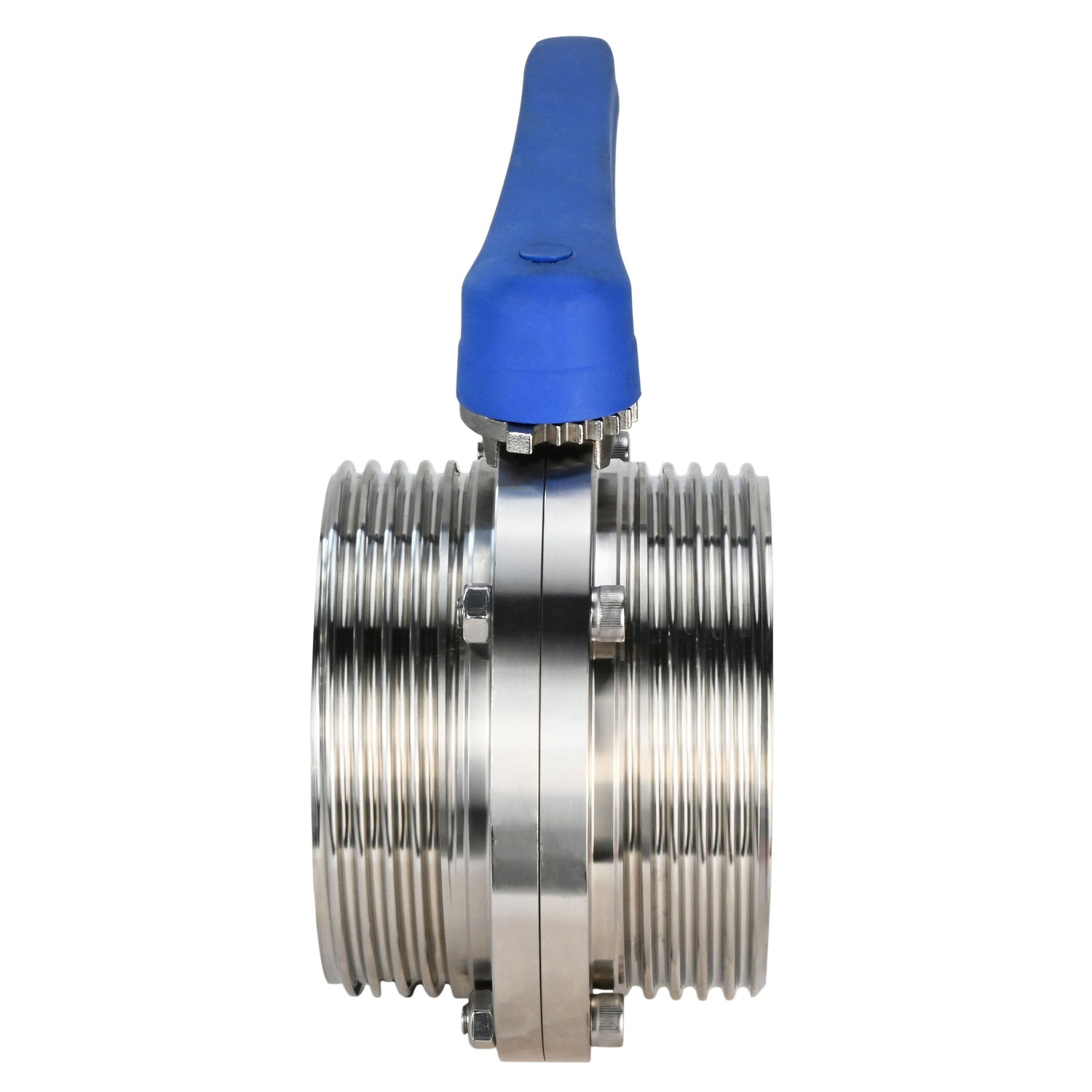

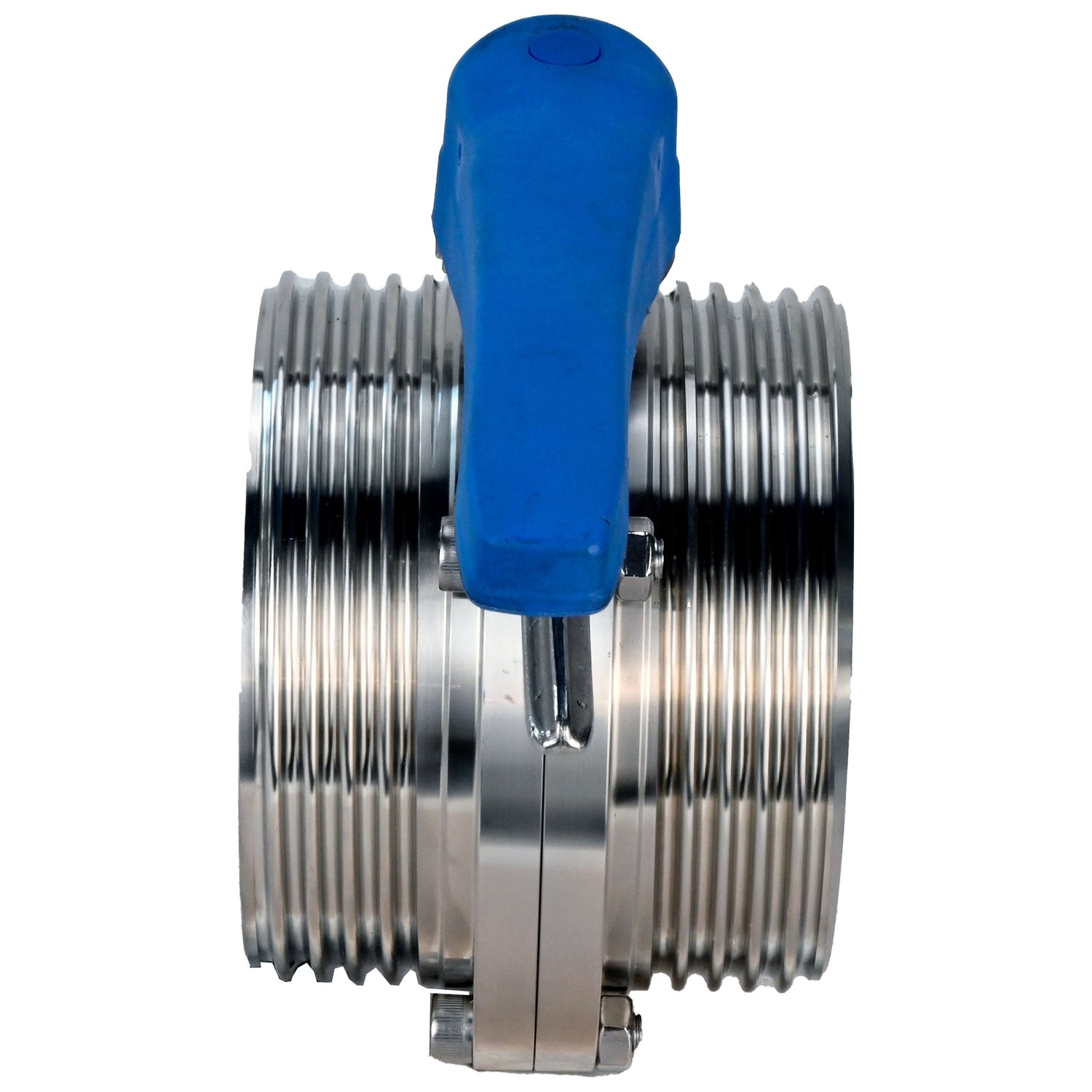

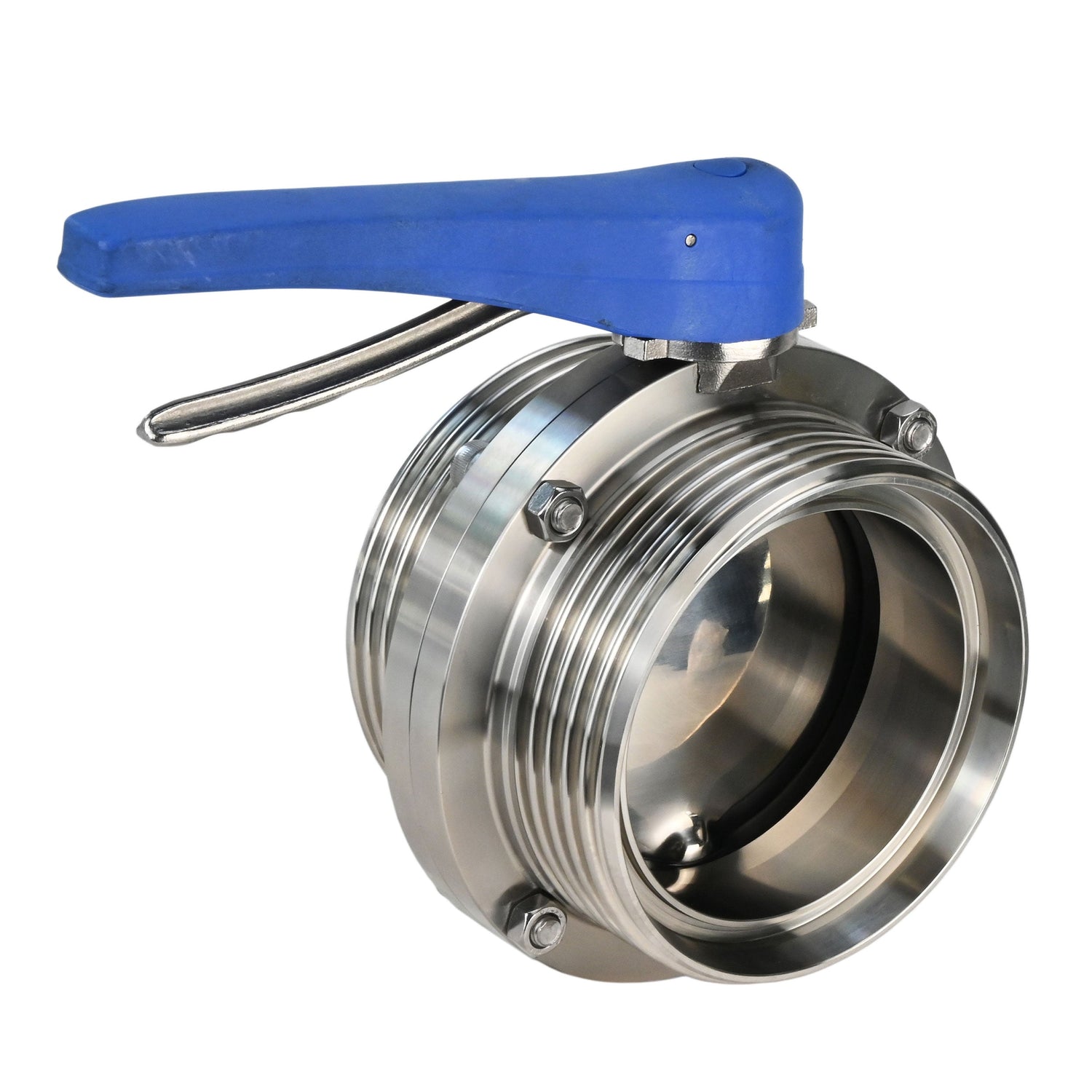

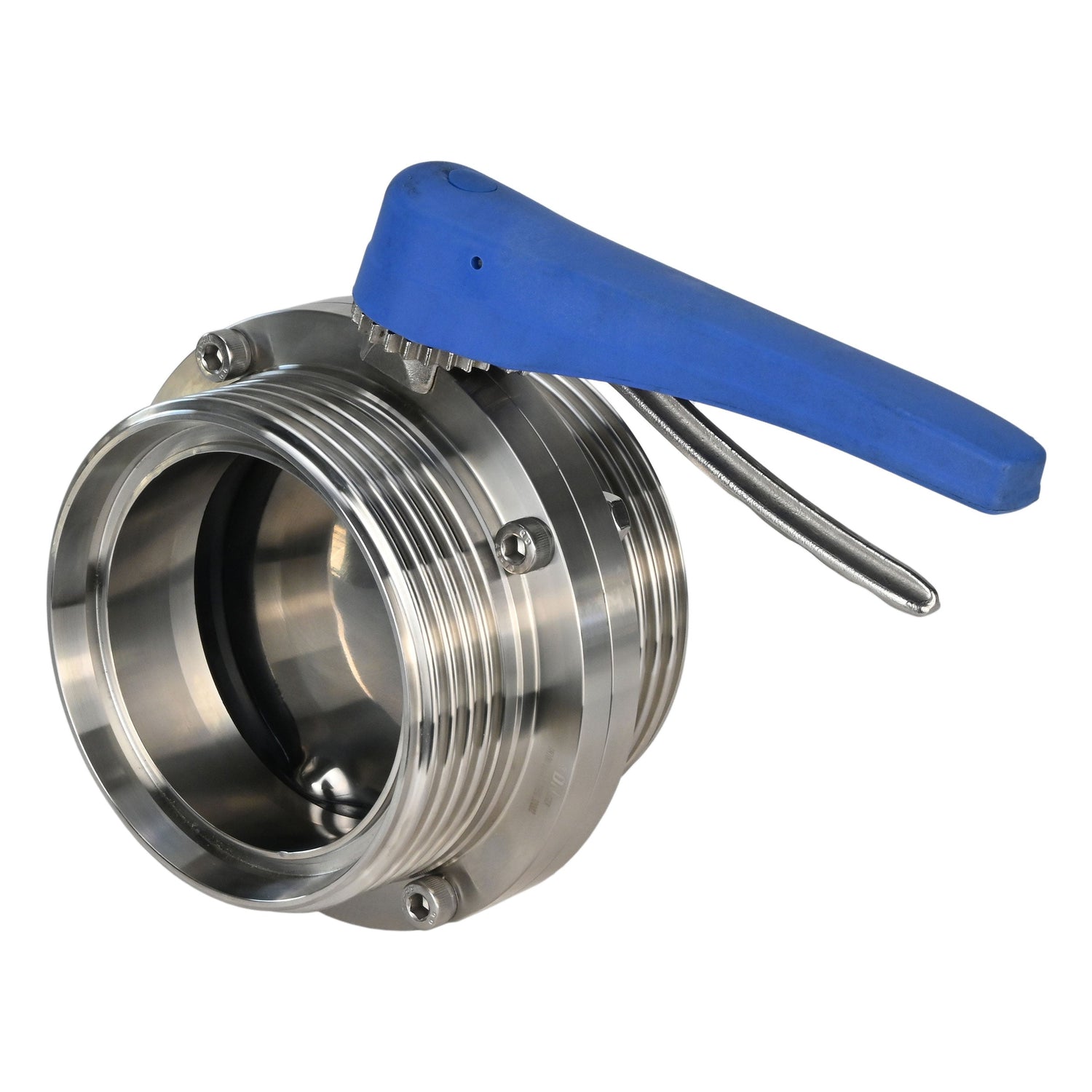

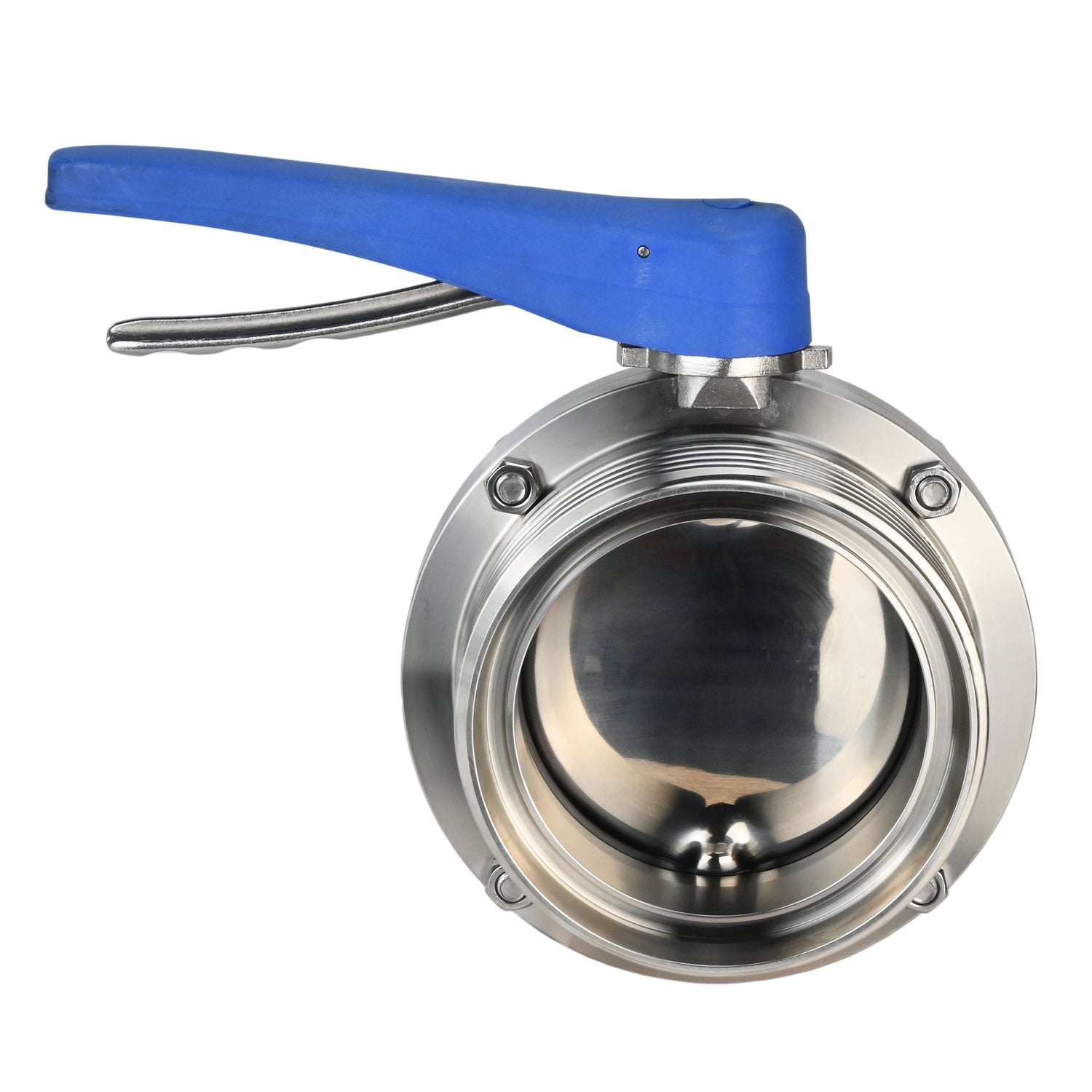

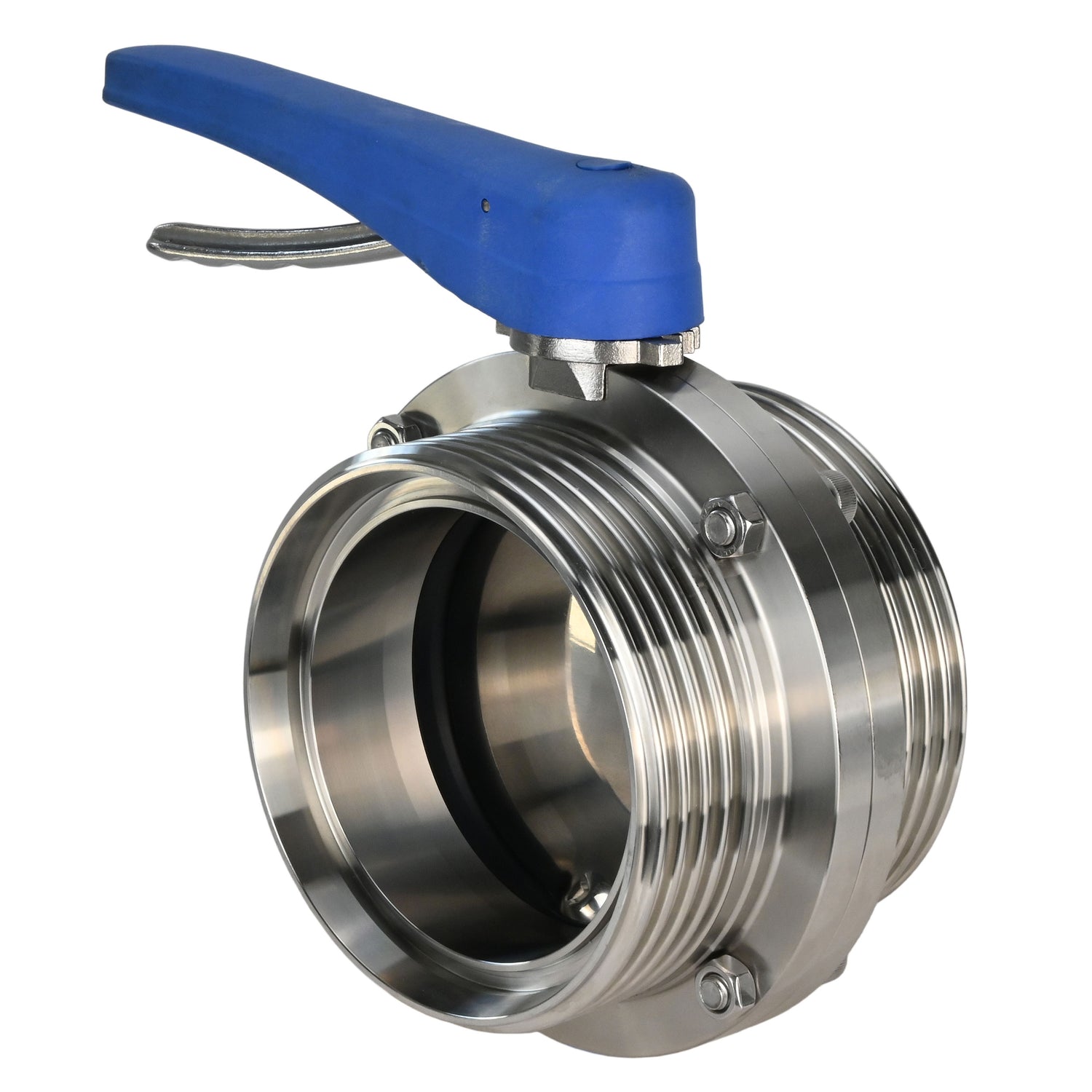

Wasser-Schmetterlingsventil Elephant WBV3131E-2W-T-H, Gehäusematerial – Valve Elephant
1 17
Elephant  |  SKU: D050-60354

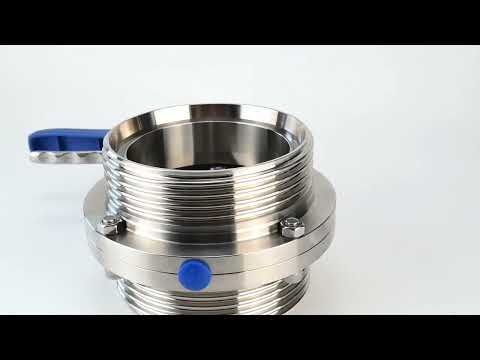

Wasser-Schmetterlingsventil Elephant WBV3131E-2W-T-H, Gehäusematerial - lebensmittelechter Edelstahl 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, mit Gewinde, mit Griff

€126,08
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Drehscheibenventil ist für den Einsatz als Absperr- oder Regelventil zur Durchflussregelung in Wärmelieferungssystemen, Wasserversorgungssystemen, in technologischen Prozessen in der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert. Funktionsprinzip: Die Ventile öffnen und schließen sich durch Drehen der Scheibe um 90°. Das Öffnen erfolgt durch Drehen des Griffs gegen den Uhrzeigersinn, das Schließen im Uhrzeigersinn.





Technische Merkmale von Absperrklappen Elephant WBV3131E-2W-T-H, Gehäusematerial - lebensmittelechter Edelstahl 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, mit Gewinde, mit Griff

Merkmal Bedeutung
Verschlusstyp Drehscheibe
Durchmesser 15-100 mm
Nenndruck 10 bar
Arbeitstemperatur der Umgebung von -20 bis +135°C
Anwendung Lebensmittelindustrie
Anschlussart zum Schweißen
Steuerungstyp Handbuch (Griff, Getriebe)
Dichtungsklasse A
Garantie 12 Monate





Skizze der Abmessungen von Absperrklappen Elephant WBV3131E-2W-T-H, Gehäusematerial - lebensmittelechter Edelstahl 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, mit Gewinde, mit Griff



Gesamt- und Einbaumaße von Absperrklappen Elephant WBV3131E-2W-T-H, Gehäusematerial - lebensmittelechter Edelstahl 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, mit Gewinde, mit Griff

Durchmesser D, mm G, mm D1, mm A, mm Hmm J, mm K, mm
DN15 15 Rd34x1/8 78 66 86 126 8x8
DN20 19 Rd44x1/6 78 66 86 126 8x8
DN25 25 Rd52x1/6 78 66 86 126 8x8
DN32 31 Rd58x1/6 86 70 90 126 8x8
DN40 37 Rd65x1/6 90 74 92 126 8x8
DN50 49 Rd78x1/6 106 76 104 133 10x10
DN65 66 Rd95x1/6 124 80 113 144 10x10
DN80 81 Rd110x1/4 139 84 123.5 160 10x10
DN100 100 Rd130x1/4 159 104 133.5 160 10x10





Skizze der Materialien von Absperrklappen Elephant WBV3131E-2W-T-H, Gehäusematerial - lebensmittelechter Edelstahl 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, mit Gewinde, mit Griff



Materialien der Teile von Schmetterlingsventilen Elephant WBV3131E-2W-T-H, Gehäusematerial - lebensmittelechter Edelstahl 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, mit Gewinde, mit Griff

NEIN. Teilename Material
1 Rahmen Edelstahl 304
2 Drehknoten Edelstahl 304
3 Scheibe Edelstahl 304
4 Satteldichtung EPDM
5 schrauben Stahl A2~70
6 Bolzen Stahl A2~70
7 Kork ABS-Kunststoff

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 304
  • Maximal zulässige Temperatur
    135 °C
  • Verbindungstyp
    Gewinde
  • Steuerungstyp
    Handhaben
  • Betriebsumgebung
    Wasser, Dampf, Neutrale Medien
  • Anwendungen
    Lebensmittelindustrie
  • Nenn­druck
    10 bar
  • Typ der Dichtung
    EPDM
  • Disc material
    Edelstahl AISI 304
  • Endschalter
    NEIN

Bewertungen (0)

Dokumentation
nullButterfly valve Elephant WBV3131x-2W-T-H

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-60354DN10010 bar €126,08 Ausverkauft
    D050-60346DN1510 bar €44,93 Ausverkauft
    D050-60347DN2010 bar €45,79 Ausverkauft
    D050-60348DN2510 bar €46,64 Ausverkauft
    D050-60349DN3210 bar €47,23 Ausverkauft
    D050-60350DN4010 bar €50,72 Ausverkauft
    D050-60351DN5010 bar €72,69 Ausverkauft
    D050-60352DN6510 bar €109,64 Ausverkauft
    D050-60353DN8010 bar €116,28 Ausverkauft
