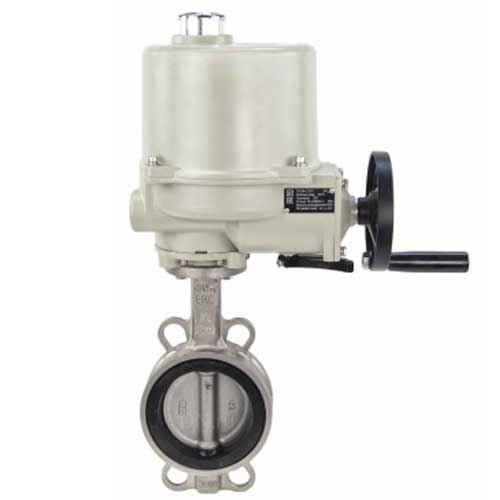

Wasser-Schmetterlingsventil Elephant WBV3131N-2W-Fb-H, Gehäusematerial - Edelstahl AISI 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, elektrischer Antrieb GZ-OFV 380V

€1.077,12
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Absperrklappen sind für den Einsatz als Absperr- oder Regelventile zur Steuerung von Durchflüssen in Heizungsanlagen, Wasserversorgungsanlagen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Industriezweigen konzipiert.
Betriebsprinzip: Die Ventile werden durch Drehen der Scheibe um 90° geöffnet und geschlossen. Das Öffnen erfolgt durch Drehen des Griffs gegen den Uhrzeigersinn, das Schließen - im Uhrzeigersinn.
Elektrische Stellantriebe des Typs GZ-OFV(K) und GZ-OFV(M) für allgemeine Zwecke werden zur Steuerung von industriellen Absperrventilen mit Vierteldreh-Absperrventil verwendet und sind für den Einbau in Innenräumen, unter einem Vordach und im Freien geeignet. Der Stellantrieb kann in Systemen der automatischen Regelung technologischer Prozesse betrieben werden. Die Einbaulage des Stellantriebs ist beliebig. Die Stellantriebe sind für den Betrieb in folgenden Modi ausgelegt: Kurzzeitbetrieb S2 mit einer Einschaltzeit von 15 Minuten, mit einer Schaltfrequenz von bis zu 60 Schaltvorgängen pro Stunde, für den Betrieb im automatischen Regelbetrieb nicht mehr als 600 Schaltvorgänge pro Stunde; wiederholter Kurzzeitbetrieb S4 mit einer Einschaltzeit von 50 Minuten, mit einer Schaltfrequenz von bis zu 1200 Schaltvorgängen pro Stunde.






Technische Parameter des Wasser-Schmetterlingsventils Elephant WBV3131N-2W-Fb-H, Gehäusematerial - Edelstahl AISI 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, elektrischer Antrieb GZ-OFV 380V:

Merkmal

Wert

Ventiltyp

Drehscheibe

Durchmesser

50-200 mm

Nenndruck

16 bar

Arbeitstemperatur des Mediums

Von -10 bis +90°C

Anwendung

Wasserversorgung, Wärmeversorgung, chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie, Zellstoff- und Papierindustrie

Anschlussart

Zwischenflansch

Art der Steuerung

Elektrischer Antrieb

Dichtheitsklasse

A

Herstellungsland

China

Lebensdauer

10 Jahre

Garantie

12 Monate


Technische Merkmale von Vierteldrehungsantrieben Elephant GZ-OFV 380V:

Merkmal

Wert

Typ des elektrischen Stellantriebs

Vierteldrehung

Stellantriebsdrehmoment

45-400 Nm

Versorgungsspannung

380V

Umgebungstemperatur

Von -20 bis +70 °C

Anwendung

Wasserversorgung, Wärmeversorgung, chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie, Zellstoff- und Papierindustrie

Explosionsschutz

1ExdIIBT4

Anschlussart

ISO 5211





Abmessungen und Einbaumaße des Wasser-Absperrschmetterlingsventils Elephant WBV3131N-2W-Fb-H, Gehäusematerial - Edelstahl AISI 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, elektrischer Antrieb GZ-OFV 380V:

Durchmesser A, mm B, mm C, mm Lochkreis, mm ØD, mm Hmm Q°
DN50 72.5 130.5 43 125 19 220 45
DN65 77.5 146.5 46 145 19 220 45
DN80 92 156 46 160 19 220 22.5
DN100 109 168.5 52 180 19 260 22.5
DN125 127 190.5 56 210 19 260 22.5
DN150 141 213.5 56 240 23 260 22.5
DN200 166 246.5 60 295 23 - 15
DN250 203 283 68 355 28 - 15
DN300 236 318 78 410 28 - 15





Gesamt- und Einbaumaße der Vierteldrehungsantriebe Elephant GZ-OFV 380V:

Modell Y, mm Z, mm X, mm
25/5.5K 45/11K 80/21K 141 202 178
70/5.5M 110/11M 150/22M 195 265 359
120/7M 200/14M 300/28M 212 281 382
200/7M 400/14M 600/28M 238 328 424




Materialien der Teile des Wasser-Schmetterlingsventils Elephant WBV3131N-2W-Fb-H, Gehäusematerial - Edelstahl AISI 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, elektrischer Antrieb GZ-OFV 380V:

Nr.

Teilename

Material

1

Körper

Edelstahl 304

2

Scheibe

Edelstahl 304

3

Sitzdichtung

NBR

4

Stängel

Edelstahl SS 416

5

Handhaben

Kohlenstoffstahl



Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 304
  • Maximal zulässige Temperatur
    90 °C
  • Verbindungstyp
    kompakt geflanscht
  • Steuerungstyp
    Elektrischer Antrieb
  • Betriebsumgebung
    Wasser, Öle, Kohlenwasserstoffe
  • Anwendungen
    Wasserversorgung, Heizung, Chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie, Zellstoff- und Papierindustrie
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    NBR
  • Disc material
    Edelstahl AISI 304
  • Explosionsgeschützt
    Ja
  • Manuelle Übersteuerung
    Handrad
  • Endschalter
    Ja
  • Typ des elektrischen Stellantriebs
    Vierteldrehung
  • Versorgungsspannung
    380 V
