Wasser-Schmetterlingsventil Elephant WBV3131N-2W-Fb-H, Gehäusematerial – Valve Elephant
Elephant  |  SKU: D050-41063

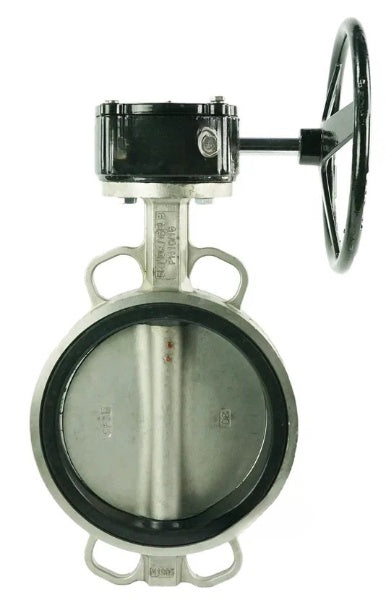

Wasser-Schmetterlingsventil Elephant WBV3131N-2W-Fb-H, Gehäusematerial - Edelstahl AISI 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, Getriebe RDN RQN

€265,31
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Absperrklappenventil ist für den Einsatz als Absperr- oder Regelventil zur Steuerung von Durchflüssen in Wärmelieferungssystemen, Wasserversorgungssystemen, in technologischen Prozessen in der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert.
Betriebsprinzip: Die Ventile öffnen und schließen sich durch Drehen der Scheibe um 90°. Das Öffnen erfolgt durch Drehen des Griffs gegen den Uhrzeigersinn, das Schließen - im Uhrzeigersinn.
Der Elephant-Reduzierer ermöglicht es Ihnen, die erforderliche Positionierung des Absperrelements manuell um eine Vierteldrehung einzustellen und dient als Alternative zu pneumatischen, elektrischen oder hydraulischen Vierteldrehungsantrieben.





Technische Merkmale von Schmetterlingsventilen Elephant WBV3131N-2W-Fb DN50-300 PN16, Edelstahl 304, NBR:

Merkmal Bedeutung
Verschlusstyp Drehscheibe
Durchmesser 50-300 mm
Nenndruck 16 bar
Arbeitstemperatur der Umgebung von -10 bis +90°C
Anwendung Wasserversorgung, Wärmeversorgung, chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie, Zellstoff- und Papierindustrie
Anschlussart Zwischenflansch
Steuerungstyp Handbuch (Griff, Getriebe)
Dichtungsklasse A
Lebensdauer 10 Jahre
Garantie 12 Monate





Reducers Elephant RDN RQN





Technische Merkmale der Elephant RDN RQN Getriebe:

Merkmal Bedeutung
Arbeitstemperatur der Umgebung von -40 bis +120 °C
Anwendung Wasserversorgung, Wärmeversorgung, chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie, Zellstoff- und Papierindustrie
Anschlussart ISO 5211





Skizze der Abmessungen von Absperrklappen Elephant WBV3131N-2W-Fb DN50-300 PN16, Edelstahl 304, NBR



Gesamt- und Einbaumaße von Schmetterlingsventilen Elephant WBV3131N-2W-Fb DN50-300 PN16, Edelstahl 304, NBR:

Durchmesser A, mm B, mm C, mm Lochkreis, mm ØD, mm Hmm Q°
DN50 72.5 130.5 43 125 19 220 45
DN65 77.5 146.5 46 145 19 220 45
DN80 92 156 46 160 19 220 22.5
DN100 109 168.5 52 180 19 260 22.5
DN125 127 190.5 56 210 19 260 22.5
DN150 141 213.5 56 240 23 260 22.5
DN200 166 246.5 60 295 23 - 15
DN250 203 283 68 355 28 - 15
DN300 236 318 78 410 28 - 15





Skizze der Abmessungen der Getriebe Elephant RDN RQN



Gesamt- und Einbaumaße der Elephant RDN RQN Getriebe:

Modell A, mm B, mm ØC, mm D, mm J, mm G, mm T, mm ØF, mm 4M, mm HxH, mm
RDN-1 170 130 160 100 45 120 50 50 4-M8 9x9
RDN-2 170 130 160 100 45 120 50 50 4-M8 11x11
RDN-3 170 130 160 100 45 120 50 50 4-M8 14x14
RDN-4 240 160 260 130 55 150 70 100 4-M10 17x17
RDN-5 240 160 260 130 55 150 70 100 4-M12 22x22





Skizze der Materialien von Absperrklappen Elephant WBV3131N-2W-Fb DN50-300 PN16, Edelstahl 304, NBR





Materialien der Teile von Schmetterlingsventilen Elephant WBV3131N-2W-Fb DN50-300 PN16, Edelstahl 304, NBR:

NEIN. Teilename Material
1 Rahmen Edelstahl 304
2 Scheibe Edelstahl 304
3 Satteldichtung PTFE
4 Aktie Edelstahl SS 416
5 Hebel Kohlenstoffstahl



Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 304
  • Maximal zulässige Temperatur
    90 °C
  • Verbindungstyp
    kompakt geflanscht
  • Steuerungstyp
    Getriebe
  • Betriebsumgebung
    Wasser, Öle, Kohlenwasserstoffe
  • Anwendungen
    Wasserversorgung, Heizung, Chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie, Zellstoff- und Papierindustrie
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    NBR
  • Disc material
    Edelstahl AISI 304
  • Endschalter
    NEIN
