Wasser-Schmetterlingsventil Elephant WBV3131N-2W-Fb-H, Gehäusematerial – Valve Elephant
Elephant  |  SKU: D050-41203

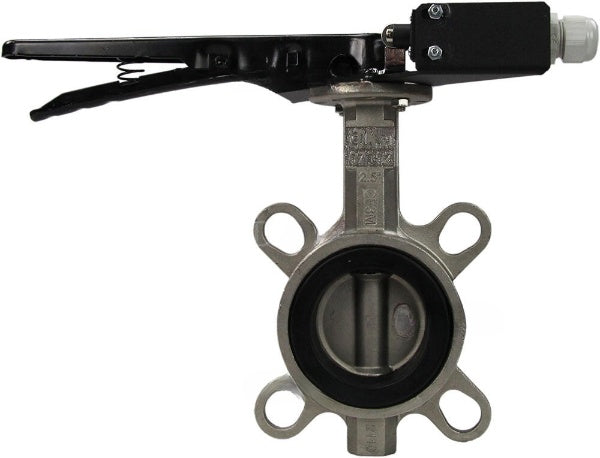

Wasser-Schmetterlingsventil Elephant WBV3131N-2W-Fb-H, Gehäusematerial - Edelstahl AISI 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, Griff, LSU LS-103

€202,61
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Drehscheibenventil ist für den Einsatz als Absperr- oder Regelventil zur Durchflussregelung in Wärmelieferungssystemen, Wasserversorgung, in technologischen Prozessen in der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert.
Betriebsprinzip: Die Ventile öffnen und schließen sich durch Drehen der Scheibe um 90°. Das Öffnen erfolgt durch Drehen des Griffs gegen den Uhrzeigersinn, das Schließen - im Uhrzeigersinn.
Endschalter sind dafür ausgelegt, die Position der Scheibe von Drehscheibenventilen mit Griff in Steuerungs- und Automatisierungssystemen zu überwachen. Das Funktionsprinzip des Endschalters basiert auf einer mechanischen Betätigung des Aktuators, die zum Schließen oder Öffnen des elektrischen Stromkreises führt.





Technische Merkmale der Elephant WBV3131N-2W-Fb Absperrklappen DN50-150 PN16, Edelstahl 304, NBR:

Merkmal Bedeutung
Verschlusstyp Drehscheibe
Durchmesser 50-250 mm
Nenndruck 16 bar
Arbeitstemperatur der Umgebung von -10 bis +90°C
Anwendung Wasserversorgung, Wärmeversorgung, chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie, Zellstoff- und Papierindustrie
Anschlussart Zwischenflansch
Steuerungstyp Handbuch (Griff, Getriebe)
Dichtungsklasse A
Lebensdauer 10 Jahre
Garantie 12 Monate




Endschalter Elephant LS-103 250V 6A



Technische Merkmale der Endschalter Elephant LS-103 250V 6A:

Merkmal Bedeutung
Endschaltermodell LS-103
Nennspannung 250V
Maximaler Schaltstrom 6A
Frequenz 50 Hz
Kontaktkonfiguration N/Z + N/O Sofortwirkung
Umgebungstemperatur von -5℃ bis +65℃
Schutzgrad IP64
Korpusmaterial Plastik
Kopfbewegung linear (Kolben)
Zulässige Luftfeuchtigkeit 95%
Kontaktwiderstand 25 Mohm (Anfangswert)
Nenn-Isolationswiderstand 100 MOhm (500 VDC)
Kabeleinführung max Ø12 mm





Skizze der Abmessungen von Absperrklappen Elephant WBV3131N-2W-Fb DN50-150 PN16, Edelstahl 304, NBR



Gesamt- und Einbaumaße von Schmetterlingsventilen Elephant WBV3131P-2W-Fb DN50-300 PN16, Edelstahl 304, PTFE:

Durchmesser A, mm B, mm C, mm Lochkreis, mm ØD, mm Hmm Q°
DN50 72.5 130.5 43 125 19 220 45
DN65 77.5 146.5 46 145 19 220 45
DN80 92 156 46 160 19 220 22.5
DN100 109 168.5 52 180 19 260 22.5
DN125 127 190.5 56 210 19 260 22.5
DN150 141 213.5 56 240 23 260 22.5
DN200 166 246.5 60 295 23 - 15
DN250 203 283 68 355 28 - 15
DN300 236 318 78 410 28 - 15





Skizze der Abmessungen der Endschalter Elephant LS-103 250V 6A



Gesamt- und Einbaumaße der Endschalter Elephant LS-103 250V 6A:

Modell A, mm B, mm C, mm D, mm E, mm
LS-103 30 30 53 30.5 24





Skizze der Materialien von Absperrklappen Elephant WBV3131N-2W-Fb DN50-150 PN16, Edelstahl 304, NBR





Materialien der Teile von Schmetterlingsventilen Elephant WBV3131N-2W-Fb DN50-150 PN16, Edelstahl 304, NBR:

NEIN. Teilename Material
1 Rahmen Edelstahl 304
2 Scheibe Edelstahl 304
3 Satteldichtung PTFE
4 Aktie Edelstahl SS 416
5 Hebel Kohlenstoffstahl



Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 304
  • Maximal zulässige Temperatur
    90 °C
  • Verbindungstyp
    kompakt geflanscht
  • Steuerungstyp
    Handhaben
  • Betriebsumgebung
    Wasser, Öle, Kohlenwasserstoffe
  • Anwendungen
    Wasserversorgung, Heizung, Chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie, Zellstoff- und Papierindustrie
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    NBR
  • Disc material
    Edelstahl AISI 304
  • Endschalter
    Ja

Bewertungen (0)

Dokumentation
nullEnd sensor ELEPHANT LS-103 250V 6A for rotary disk gates
nullButterfly valve Elephant WBV3131x-2W-Fb-H DN50-250 16 bar

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-41203DN10016 bar €202,61 Ausverkauft
    D050-41204DN12516 bar €245,23 Ausverkauft
    D050-41205DN15016 bar €298,21 Ausverkauft
    D050-41200DN5016 bar €112,98 Ausverkauft
    D050-41201DN6516 bar €127,56 Ausverkauft
    D050-41202DN8016 bar €142,14 Ausverkauft
