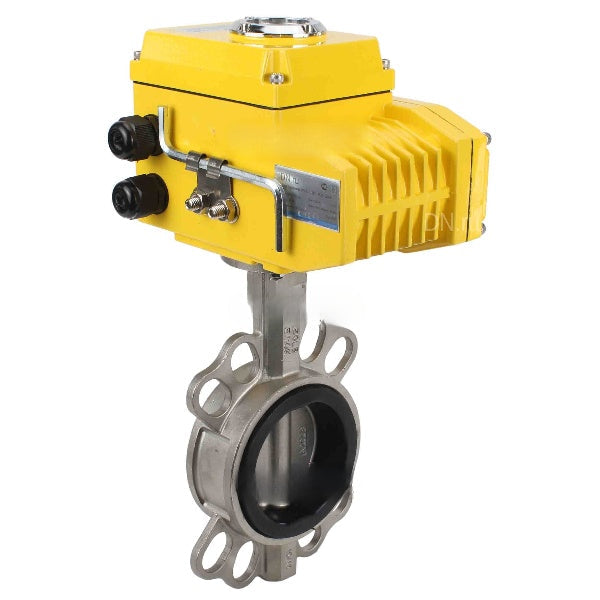

Wasser-Schmetterlingsventil Elephant WBV3131V-2W-Fb-H, Gehäusematerial – Valve Elephant
Elephant  |  SKU: D050-40778

Wasser-Schmetterlingsventil Elephant WBV3131V-2W-Fb-H, Gehäusematerial - Edelstahl AISI 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - Viton, elektrischer Antrieb QT-N-хEM-A1 220V

€893,26
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Absperrklappen sind für den Einsatz als Absperr- oder Regelventile zur Steuerung von Durchflüssen in Heizungsanlagen, Wasserversorgungsanlagen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Industriezweigen konzipiert.
Betriebsprinzip: Die Ventile werden durch Drehen der Scheibe um 90° geöffnet und geschlossen. Das Öffnen erfolgt durch Drehen des Griffs gegen den Uhrzeigersinn, das Schließen - im Uhrzeigersinn.
Elektrische Vierteldreh-Antriebe sind für die Fern- und Lokalsteuerung einer 0° ~ 270° Drehung eines Absperrventils wie Kugelhahn usw. ausgelegt.
Betriebsprinzip: Elektrische Stellantriebe werden direkt an Rohrleitungsventilen montiert. Die Montageabmessungen entsprechen der internationalen Norm ISO 05211 / DIN3337. Vier Mikroschalter werden verwendet, um den Hub der Abtriebswelle auf die Endstellungen des Ventilantriebs zu begrenzen. Die Stellantriebe sind für den Betrieb im Nenn-Kurzzeitbetrieb S2 ausgelegt.






Technische Parameter des Wasser-Absperrschmetterlingsventils Elephant WBV3131V-2W-Fb-H, Gehäusematerial - Edelstahl AISI 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - Viton, elektrischer Antrieb QT-N-xEM-A1 220V:

Merkmal

Wert

Ventiltyp

Drehscheibe

Durchmesser

50-200 mm

Nenndruck

16 bar

Arbeitstemperatur des Mediums

Von -20 bis +200°C

Anwendung

Wasserversorgung, Wärmeversorgung, chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie, Zellstoff- und Papierindustrie

Anschlussart

Zwischenflansch

Art der Steuerung

Elektrischer Antrieb

Dichtheitsklasse

A

Herstellungsland

China

Lebensdauer

10 Jahre

Garantie

12 Monate


Technische Merkmale von Vierteldrehungsantrieben Elephant QT-N-xEM-A1 220V:

Parameter

Wert

Typ des elektrischen Stellantriebs

Vierteldrehung

Stellantriebsdrehmoment

50-400 Nm

Versorgungsspannung

220V

Umgebungstemperatur

Von -20 bis +70 °C

Anwendung

Wasserversorgung, Wärmeversorgung, chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie, Zellstoff- und Papierindustrie

Anschlussart

ISO 5211





Abmessungen und Einbaumaße des Wasser-Absperrschmetterlingsventils Elephant WBV3131V-2W-Fb-H, Gehäusematerial - Edelstahl AISI 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - Viton, elektrischer Antrieb QT-N-xEM-A1 220V:

Durchmesser A, mm B, mm C, mm Lochkreis, mm ØD, mm Hmm Q°
DN50 72.5 130.5 43 125 19 220 45
DN65 77.5 146.5 46 145 19 220 45
DN80 92 156 46 160 19 220 22.5
DN100 109 168.5 52 180 19 260 22.5
DN125 127 190.5 56 210 19 260 22.5
DN150 141 213.5 56 240 23 260 22.5
DN200 166 246.5 60 295 23 - 15
DN250 203 283 68 355 28 - 15
DN300 236 318 78 410 28 - 15





Gesamt- und Einbaumaße der Vierteldreh-Antriebe Elephant QT-N-xEM-A1 220V:

Modell X, mm Z, mm Y, mm Hmm G, mm
QT-003 123 113 123 - -
QT-005 160 121 146 40 114
QT-008 188 127 145 40 114
QT-010 189 129 163 40 114
QT-015 189 129 163 40 114
QT-030 268 164 212 40 114
QT-040 268 164 212 40 114
QT-060 268 164 255 40 114





Materialien der Teile des Wasser-Schmetterlingsventils Elephant WBV3131V-2W-Fb-H, Gehäusematerial - Edelstahl AISI 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - Viton, elektrischer Antrieb QT-N-xEM-A1 220V:

Nr.

Teilename

Material

1

Körper

Edelstahl 304

2

Scheibe

Edelstahl 304

3

Sitzdichtung

Viton

4

Stängel

Edelstahl SS 416

5

Handhaben

Kohlenstoffstahl





Bau von Vierteldrehungsantrieben Elephant QT-N-xEM-A1 220V:

Nr.

Name

1

Abtriebswelle

2

Kabelschloss

3

Mechanischer Begrenzer

4

Handschrauber

5

Körper

6

Modulare Box

7

Abdeckung

8

Sichtfenster

9

Staubschutz



Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 304
  • Maximal zulässige Temperatur
    200 °C
  • Verbindungstyp
    kompakt geflanscht
  • Steuerungstyp
    Elektrischer Antrieb
  • Betriebsumgebung
    Luft, Dampf, Öle, Kraftstoffe, Fette, Tierische Fette
  • Anwendungen
    Wasserversorgung, Heizung, Chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie, Zellstoff- und Papierindustrie
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    Viton
  • Disc material
    Edelstahl AISI 304
  • Explosionsgeschützt
    NEIN
  • Manuelle Übersteuerung
    Hexagon
  • Endschalter
    Ja
  • Typ des elektrischen Stellantriebs
    Vierteldrehung
  • Steuersignal
    4-20 mA
  • Versorgungsspannung
    220 V

Bewertungen (0)

Dokumentation
nullButterfly valve Elephant WBV3131x-2W-Fb-H DN50-250 16 bar
nullQuarter-turn actuator ELEPHANT QT-N-xEM-x1-x-U1 with feedback sensor and input control signal 4-20mA 0-10V

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-40778DN10016 bar €893,26 Ausverkauft
    D050-40779DN12516 bar €993,71 Ausverkauft
    D050-40780DN15016 bar €1.148,73 Ausverkauft
    D050-40781DN20016 bar €1.433,34 Ausverkauft
    D050-40775DN5016 bar €741,69 Ausverkauft
    D050-40776DN6516 bar €773,27 Ausverkauft
    D050-40777DN8016 bar €796,23 Ausverkauft
