Wasser-Schmetterlingsventil Elephant WBV3131V-2W-Fb-H, Gehäusematerial – Valve Elephant
Elephant  |  SKU: D050-41072

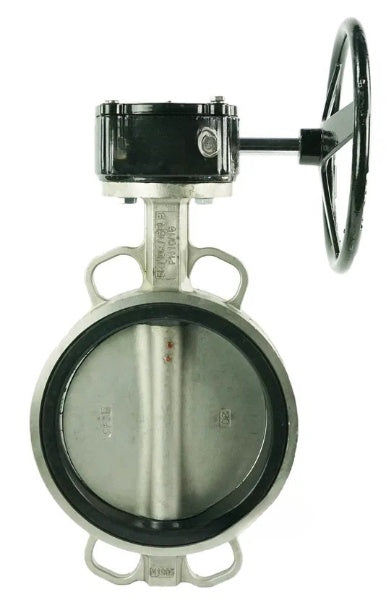

Wasser-Schmetterlingsventil Elephant WBV3131V-2W-Fb-H, Gehäusematerial - Edelstahl AISI 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - Viton, Getriebe RDN RQN

€345,66
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Absperrklappenventil ist für den Einsatz als Absperr- oder Regelventil zur Steuerung von Durchflüssen in Wärmelieferungssystemen, Wasserversorgungssystemen, in technologischen Prozessen in der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert.
Betriebsprinzip: Die Ventile öffnen und schließen sich durch Drehen der Scheibe um 90°. Das Öffnen erfolgt durch Drehen des Griffs gegen den Uhrzeigersinn, das Schließen - im Uhrzeigersinn.
Der Elephant-Reduzierer ermöglicht es Ihnen, die erforderliche Positionierung des Absperrelements manuell um eine Vierteldrehung einzustellen und dient als Alternative zu pneumatischen, elektrischen oder hydraulischen Vierteldrehungsantrieben.





Technische Merkmale der Butterfly-Ventile Elephant WBV3131V-2W-Fb DN50-300 PN16, Edelstahl 304, VITON:

Merkmal Bedeutung
Verschlusstyp Drehscheibe
Durchmesser 50-300 mm
Nenndruck 16 bar
Arbeitstemperatur der Umgebung von -20 bis +200°C
Anwendung Wasserversorgung, Wärmeversorgung, chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie, Zellstoff- und Papierindustrie
Anschlussart Zwischenflansch
Steuerungstyp Handbuch (Griff, Getriebe)
Dichtungsklasse A
Lebensdauer 10 Jahre
Garantie 12 Monate





Reducers Elephant RDN RQN





Technische Merkmale der Elephant RDN RQN Getriebe:

Merkmal Bedeutung
Arbeitstemperatur der Umgebung von -40 bis +120 °C
Anwendung Wasserversorgung, Wärmeversorgung, chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie, Zellstoff- und Papierindustrie
Anschlussart ISO 5211





Skizze der Abmessungen von Absperrklappen Elephant WBV3131V-2W-Fb DN50-300 PN16, Edelstahl 304, VITON



Gesamt- und Einbaumaße von Absperrklappen Elephant WBV3131V-2W-Fb DN50-300 PN16, Edelstahl 304, VITON:

Durchmesser A, mm B, mm C, mm Lochkreis, mm ØD, mm Hmm Q°
DN50 72.5 130.5 43 125 19 220 45
DN65 77.5 146.5 46 145 19 220 45
DN80 92 156 46 160 19 220 22.5
DN100 109 168.5 52 180 19 260 22.5
DN125 127 190.5 56 210 19 260 22.5
DN150 141 213.5 56 240 23 260 22.5
DN200 166 246.5 60 295 23 - 15
DN250 203 283 68 355 28 - 15
DN300 236 318 78 410 28 - 15





Skizze der Abmessungen der Getriebe Elephant RDN RQN



Gesamt- und Einbaumaße der Elephant RDN RQN Getriebe:

Modell A, mm B, mm ØC, mm D, mm J, mm G, mm T, mm ØF, mm 4M, mm HxH, mm
RDN-1 170 130 160 100 45 120 50 50 4-M8 9x9
RDN-2 170 130 160 100 45 120 50 50 4-M8 11x11
RDN-3 170 130 160 100 45 120 50 50 4-M8 14x14
RDN-4 240 160 260 130 55 150 70 100 4-M10 17x17
RDN-5 240 160 260 130 55 150 70 100 4-M12 22x22





Skizze der Materialien von Absperrklappen Elephant WBV3131V-2W-Fb DN50-300 PN16, Edelstahl 304, VITON



Materialien der Teile der Elephant WBV3131V-2W-Fb Absperrklappen DN50-300 PN16, Edelstahl 304, VITON:

NEIN. Teilename Material
1 Rahmen Edelstahl 304
2 Scheibe Edelstahl 304
3 Satteldichtung Viton
4 Aktie Edelstahl SS 416
5 Hebel Kohlenstoffstahl

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 304
  • Maximal zulässige Temperatur
    200 °C
  • Verbindungstyp
    kompakt geflanscht
  • Steuerungstyp
    Getriebe
  • Betriebsumgebung
    Luft, Dampf, Öle, Kraftstoffe, Fette, Tierische Fette
  • Anwendungen
    Wasserversorgung, Heizung, Chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie, Zellstoff- und Papierindustrie
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    Viton
  • Disc material
    Edelstahl AISI 304
  • Endschalter
    NEIN

Bewertungen (0)

Dokumentation
nullQuarter turn gearbox ELEPHANT RDN RQNx-xZ-x
nullButterfly valve Elephant WBV3131x-2W-Fb-H DN50-250 16 bar

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-41072DN10016 bar €345,66 Ausverkauft
    D050-41073DN12516 bar €359,17 Ausverkauft
    D050-41075DN20016 bar €648,64 Ausverkauft
    D050-41069DN5016 bar €145,65 Ausverkauft
    D050-41070DN6516 bar €184,55 Ausverkauft
    D050-41071DN8016 bar €200,36 Ausverkauft
