Wasser-Schmetterlingsventil Elephant WBV3232E-2W-Fb-H, Gehäusematerial – Valve Elephant
Elephant  |  SKU: D050-35442

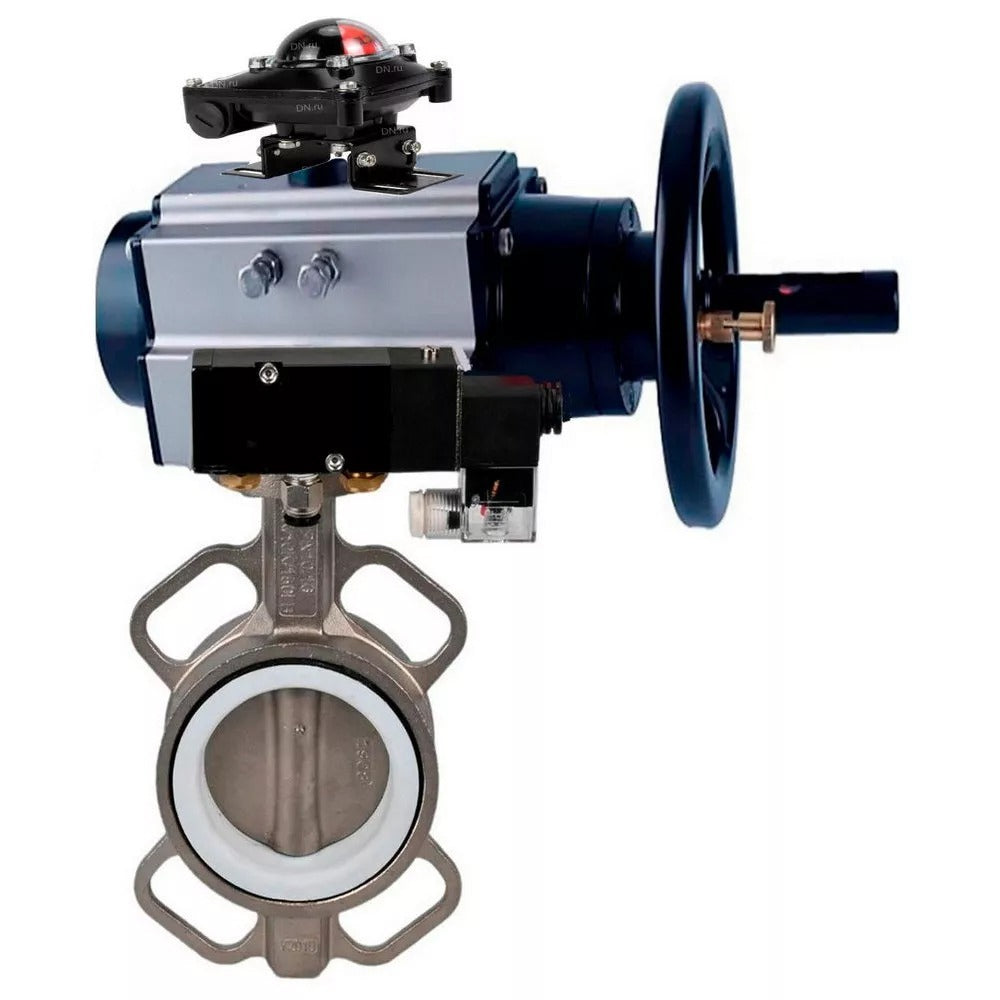

Wasser-Schmetterlingsventil Elephant WBV3232E-2W-Fb-H, Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Doppelwirkungsantrieb PA-DA-105-1, 4M310-08 220V, LSU APL-410N EX

€538,53
inkl. MwSt. Versand wird beim Checkout berechnet.

Wasser-Schmetterlingsventil Elephant WBV3232E-2W-Fb-H, Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Doppelwirkungsantrieb PA-DA-105-1, 4M310-08 220V, LSU APL-410N EX - DN150 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Absperrklappenventil ist für den Einsatz als Absperr- oder Regelventil zur Durchflussregelung in Wärmelieferungssystemen, Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert.

PA-DA-105-1 doppeltwirkende pneumatische Drehaktuatoren sind für die Automatisierung von Industrieventilsteuerungsprozessen bei einem maximalen Drehmoment von bis zu 2128 Nm ausgelegt.





Technische Parameter des Wasser-Schmetterlingsventils Elephant WBV3232E-2W-Fb-H, Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Doppelwirkungsantrieb PA-DA-105-1, 4M310-08 220V, LSU APL-410N EX:

Nenn­druck PN, bar 16
Durchflussrichtung doppelseitig
Arbeitstemperatur des Mediums t, ⁰C -20 bis +85 für NBR
-20 bis +120 für EPDM
-10 bis +180 für PTFE
Umgebungstemperatur t, ⁰C -40 bis +120
Arbeitsmedium EPDM: Kalt- und Warmwasser, Luft ohne Verunreinigungen von Öl und Fett, andere medienneutral zum Material
PTFE: Wasser, Alkalien, Säuren, Lösungsmittel und Oxidationsmittel
NBR: Wasser, Mineralöle, Kohlenwasserstoffe,
Öle, Fette
Verbindung zur Pipeline Zwischenflansch

Absperrklappen WBV3232E-2W-Fb-H, Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Doppelwirkungsantrieb PA-DA-105-1, 4M310-08 220V, LSU APL-410N EX





Abmessungen und Maße von Absperrklappen Elephant WBV3232E-2W-Fb-H, Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Doppelwirkungsantrieb PA-DA-105-1, 4M310-08 220V, LSU APL-410N EX:

DN A, mm B, mm A1, mm B, mm
150 140 225 495 200

Skizze Schmetterlingsventile WBV3232E-2W-Fb-H, Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Antrieb Doppelwirkung PA-DA-105-1, 4M310-08 220V, LSU APL-410N EX





Materialien der Absperrklappen Elephant WBV3232E-2W-Fb-H, Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Doppelwirkungsantrieb PA-DA-105-1, 4M310-08 220V, LSU APL-410N EX:

Nr. Name Material
1 Körper Edelstahl AISI 316L
2 Manschette EPDM
3 Scheibe Edelstahl AISI 316L
4 Stängel Edelstahl AISI 316L
5 Zucht Edelstahl AISI 316L
6 Ärmel PTFE
7 O-Ring NBR (Nitril)
8 Platte Kohlenstoffstahl

Skizze der Teile und Materialien Schmetterlingsventile WBV3232E-2W-Fb-H, Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Doppelwirkungsantrieb PA-DA-105-1, 4M310-08 220V, LSU APL-410N EX





Technische Parameter des pneumatischen Antriebs PA-DA-105-1:

Typ des pneumatischen Antriebs doppeltwirkend
Steuerdruck, bar 2 ÷ 8
Betriebstemperatur, °C -20 bis +80
Visuelle Positionsanzeige offen / geschlossen
Manuelle Steuerung Handrad
Schwenkwinkel, ° 90 ± 5
Top-Verbindungsstandard NAMUR
Luftanschlussstandard NAMUR
Luftversorgungsanschlussgewinde G 1/4ʺ
ISO-Flanschtyp F07/F10
Schaftvierkant, mm 22x22
Gewicht, kg 9
Durchschnittliche Lebensdauer, Zyklen geschlossen/offen 300 000

Pneumatischer Antrieb PA-DA-105-1





Abmessungen und Maße des pneumatischen Stellantriebs PA-DA-105-1:

A, mm 495
A1, mm 461.5
B, mm 133
C, mm 109.5
D, mm 153
E, mm 57.5
F, mm 64
G, mm 26
Hmm 80
Ich, mm 30
N, mm 22
B, mm 200
J, mm 102
K, mm 70
L, mm M10x16
M, mm M8x13
O, mm 4
P, mm 4
S, mm M6
T, mm 24
U, mm 32

Skizze der Abmessungen und Maße des Pneumatikaktuators PA-DA-105-1





PA-DA-105-1 Luftantriebsteile und Materialtabelle:

Nr. Teilename Material
1 Blinkerschraube ABS (Kunststoff)
2 Positionsanzeige ABS (Kunststoff)
3 Federklammer Edelstahl 304
4 Waschmaschine Edelstahl 304
5 Externe Unterlegscheibe Technischer Kunststoff
6 Einstellschraube Edelstahl 304
7 Nuss Edelstahl 304
8 Waschmaschine Edelstahl 304
9 Körper Extrudierte Aluminiumlegierung
10 Kolben Druckguss-Aluminiumlegierung
11 Kolben-O-Ring NBR
12 Lagergruppe Technischer Kunststoff
13 O-Ring der Endkappe NBR
14 Endkappe Druckguss-Aluminiumlegierung mit Polyesterlack beschichtet
15 Befestigungsschraube Edelstahl 304
16 Innenscheibe Technischer Kunststoff
17 Dichtungsring NBR
18 Lager Technischer Kunststoff
19 Halter Legierter Stahl
20 Gang Legierter Stahl
21 Lager Technischer Kunststoff
22 Dichtungsring NBR

Teile- und Materialskizze des PA-DA-105-1 Pneumatikaktuators





Technische Merkmale des Pneumatikventils 4m310-08 220V:

Design Spulentyp
Nenn-Druck PN, MPa (kg/cm2) 1,2 (12)
Arbeitsdruck, bar 1,5...8
Arbeitsmedium gefilterte Druckluft
Umgebungstemperatur t, ⁰C +5 bis +50
Antworthäufigkeit 5 Zyklen/s
Manuelle Duplizierung Ist
Schutzgrad IP 65
Montage durch Löcher im Gehäuse
Gehäusematerial eloxiertem Aluminium
Ansprechzeit 0,05 Sek.



Technische Parameter des Grenzschalterelements APL-410N EX:

Name Wert
Modell der Endschaltereinheit APL-410N EX
Maximale Spannung des Endschalters, V 250
Arbeitstemperatur, °C -40 bis +80
Lebensdauer, Jahre 10

Endschalter-Einheit APL-410N EX





Abmessungen und Maße der Grenztasteinheit APL-410N EX:

Modell D, mm D1, mm Hmm L, mm B, mm M, mm
APL-410N EX 9.5 5 174 177 178 8


Skizze der Abmessungen und Maßeinheiten des Grenztasters APL-410N EX

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 316L
  • Maximal zulässige Temperatur
    120 °C
  • Verbindungstyp
    kompakt geflanscht
  • Steuerungstyp
    Pneumatischer Antrieb
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM
  • Beschichtungstyp
    Edelstahl
  • Disc material
    Edelstahl AISI 316L
  • Explosionsgeschützt
    Ja
  • Drehmoment
    86 Nm
  • Manuelle Übersteuerung
    Handrad
  • Endschalter
    Ja
  • Feedback sensor
    Endschalter
  • Versorgungsspannung
    220 V
  • Typ des pneumatischen Antriebs
    Doppelwirkung
  • Drehwinkel
    90°
