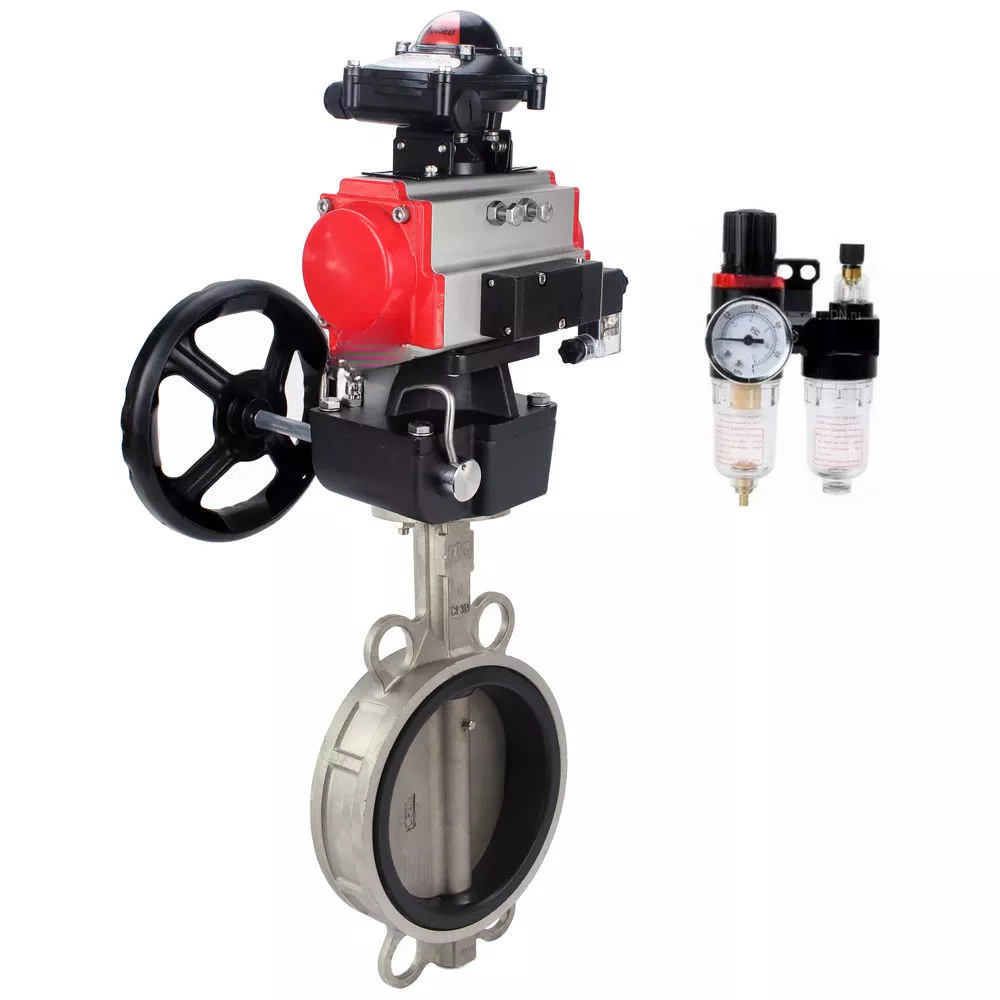

Wasser-Schmetterlingsventil Elephant WBV3232N-2W-Fb-H, Edelstahl 316L, – Valve Elephant
Elephant  |  SKU: D050-60984

Wasser-Schmetterlingsventil Elephant WBV3232N-2W-Fb-H, Edelstahl 316L, Dichtung - NBR, mit pneumatischem Antrieb PA-DA, mit pneumatischem Verteiler 4V320-10 220V, LSU APL-410N Ex, manuelle Übersteuerung MON, ATU AFC2000

€463,91
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Absperrklappen Elephant sind für den Einsatz als Absperr- oder Regelventile zur Durchflussregelung in Heizungsanlagen, Wasserversorgungsanlagen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Industriezweigen konzipiert.
Das Pneumatikventil Elephant 4V320-10 220V wird verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerwirkung zu starten oder zu stoppen.
Die Elephant APL-410N EX Endschaltereinheit ist ein elektrisches Gerät, das dazu dient, den Arbeitskreis zu öffnen und zu schließen und die Positionen der Absperrventil-Absperrvorrichtung zu visualisieren. In einem versiegelten Gehäuse befinden sich in der Regel zwei mechanische Schalter, die für eine Spannung bis zu 250 V ausgelegt sind, welche die Position des Stellantriebsstifts überwachen und in den Endpositionen signalisieren. Sie sind auf der Oberseite der Antriebsfläche montiert. Im oberen Teil der Endschaltereinheit befindet sich eine zweifarbige visuelle Indikator-Halbkugel. Wenn die angeschlossene Rohrarmatur geschlossen ist, ist nur der rote Teil der Halbkugel mit der Aufschrift GESCHLOSSEN sichtbar; ist sie geöffnet, ist nur der gelbe Teil mit der Aufschrift OFFEN sichtbar. Dieser visuelle Indikator ist aus der Ferne gut sichtbar, was die Inspektion der Ausrüstung erleichtert, und der Farbunterschied zwischen der offenen und geschlossenen Position verringert die Wahrscheinlichkeit einer Fehlinterpretation der Informationen. Der Einsatz von Endschaltereinheiten ermöglicht die Übertragung von Informationen über die Position von Rohrleitungsventilen (offen/geschlossen) an automatisierte Steuerungssysteme, was die Zuverlässigkeit des Gesamtsystems erhöht und die Diagnose im Falle einer Störungserkennung vereinfacht.
Der Elephant MON Handverdoppler mit Schneckengetriebe und HDM-Reduktionsgetriebe ermöglicht das manuelle Einstellen der erforderlichen Positionierung des Absperrventils um eine Vierteldrehung und dient als Alternative zu pneumatischen, elektrischen oder hydraulischen Vierteldreh-Antrieben. Geeignet für den Einsatz sowohl im Innen- als auch im Außenbereich. Das modulare Design des Handverdopplers ist darauf ausgelegt, die effektivste und effizienteste Lösung für das gesamte Spektrum der manuellen Übersteuerungsanwendungen zu bieten.
Die AFC2000 Luftaufbereitungseinheit ist dafür ausgelegt, Druckluft von tropfender Feuchtigkeit und festen Partikeln zu reinigen, Kondensat zu entfernen, den Druck automatisch auf einem voreingestellten Niveau zu halten und Schmiermittel aus einem Reservoir im Druckluftstrom an pneumatische Systemelemente mit einem großen Kapazitätsbereich von 500 Litern/Minute bis 10.000 Litern/Minute zu liefern. Der Schmierstoffgeber fügt dem pneumatischen System Öl mit einer Viskosität von 32 mm²/s (=cSt) bei 40°C zur weiteren Schmierung von Steuerelementen wie Pneumatikzylindern und Pneumatikventilen hinzu.






Technische Parameter des Wasser-Schmetterlingsventils Elephant WBV3232N-2W-Fb-H, Edelstahl 316L, Dichtung - NBR, mit pneumatischem Antrieb PA-DA, mit pneumatischem Verteiler 4V320-10 220V, Endschaltereinheit APL-410N Ex, manuelle Übersteuerung MON, ATU AFC2000:

Parameter

Wert

Nenn­druck PN, bar

16

Arbeitstemperatur des Mediums, °C

Von -20 bis 85

Verbindung zur Pipeline

Zwischenflansch

Ventiltyp

Drehscheibe

Art der Steuerung

Pneumatischer Antrieb

Herstellungsland

China


Abmessungen und Größen des Wasser-Schmetterlingsventils Elephant WBV3232N-2W-Fb-H, Edelstahl 316L, Dichtung - NBR, mit pneumatischem Antrieb PA-DA, mit pneumatischem Verteiler 4V320-10 220V, Endschaltereinheit APL-410N Ex, manuelle Übersteuerung MON, ATU AFC2000:

DN, mm L, mm D, mm Hmm F, mm L1, mm E, mm G, mm X, mm Y, mm
40 33 71 166 98 153 120 147 88 162
50 45 73 238 115 174 120 147 88 162
65 48 85 264 115 174 120 147 88 162
80 49 100 276 135 216 133 147 88 162
100 55 131 314 135 216 133 147 88 162
125 58 155 340 135 216 133 147 88 162
150 59 184 365 160 279 180 147 88 162
200 64 234 437 193 308 180 147 88 162
250 70 288 495 210 405 195 147 88 162
300 80 340 579 210 405 195 147 88 162




Tabelle der Teile und Materialien des Wasser-Schmetterlingsventils Elephant WBV3232N-2W-Fb-H, Edelstahl 316L, Dichtung - NBR, mit pneumatischem Antrieb PA-DA, mit pneumatischem Verteiler 4V320-10 220V, Endschaltereinheit APL-410N Ex, manuelle Übersteuerung MON, ATU AFC2000:

Nr.

Name

Material

1

Körper

Edelstahl AISI316L

2

Dichtung

Nitril NBR

3, 4, 5

Scheibe, Schaft, Bolzen

Stahl AISI316L

6

Buchse

PTFE

7

Dichtungsring

Nitril NBR

8

Platte

Kohlenstoffstahl





Technische Parameter des Pneumatikventils Elephant 4V320-10 220V:

Parameter

Wert

Typ des pneumatischen Verteilers

Schieberventil

Modell des pneumatischen Verteilers

4V320-10 220 V

Betriebsdruck, bar

1,5 ÷ 1,8

Versorgungsspannung, V

220V

Betriebsfrequenz, Zyklen/Sek

5





Technische Parameter der Endschalter-Einheiten Elephant APL-410N EX

Name Wert
Modell der Endschaltereinheit APL-410N EX
Lebensdauer, Jahre 10





Tabelle der Teile und Materialien für die Grenztasteinheit Elephant APL-410N EX:

Nr.

Teilename

Material

1

Visuelle Anzeige

ABS-Kunststoff / Polycarbonat

2

Visuelle Anzeigeabdeckung

Polycarbonat

3

Etikett

-

4

Deckelschrauben

Edelstahl

5

Gehäusedeckel

Druckguss-Aluminium

6

Welle

Edelstahl

7

Endschalter

-

8

Nocken (Exzenter)

Polycarbonat

9

Körper

Druckguss-Aluminium

10

Klemmenblock

-

11

Erdungsklemme

Edelstahl

12

Bohrung (Gewinde) für Kabeleinführung

-

13

Halterung

Edelstahl





Technische Parameter der manuellen Verdoppler Elephant MON:

Parameter

Wert

Montagemethode

Horizontal/Vertikal

Schutzart, IP

67

Anschlussart

ISO 5211




Teile- und Materialtabelle für manuellen Verdoppler Elephant MON:

Nr.

Name

Material

1

Stiel für die Montage eines pneumatischen Antriebs

Stahl

2

Dichtungsring

EPDM

3

Verriegelungsfeder

Federstahl

4

Obere Abschlussabdeckung

Aluminiumlegierung

5

Schrauben

Stahl 304

6

Sperrhalterung (Hauptglied)

Stahl 304

7

Körper

Aluminiumlegierung

8

Dichtungsring

EPDM

9

Getriebe

Gusseisen BCh50

10

Übergangskupplung

Gusseisen BCh40

11

Getriebeschaft

Gusseisen BCh40





Hauptparameter der Luftbehandlungseinheit Elephant AFC2000:

Parameter

Wert

Betriebsdruck, bar

8

Maximaldruck, bar

10

Einstellbarer Druckbereich, bar

0,5 ÷ 9

Berstdruck, bar

15

Luftanschluss

1/4"

Betriebstemperatur, °C

Von -5 bis +60

Größe der gefilterten Partikel, µm

40

Ölviskosität

ISO VG 32

Gewicht, kg

0.395

Set-Zusammensetzung

Filter-Feuchtigkeitsabscheider, Druckregler, Schmiergerät, Halterung



Spezifikation

  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 316L
  • Maximal zulässige Temperatur
    85 °C
  • Verbindungstyp
    kompakt geflanscht
  • Typ der Dichtung
    NBR
  • Disc material
    Edelstahl AISI 316L
  • Endschalter
    Ja

Bewertungen (0)

Dokumentation

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-60984DN4016 bar €463,91 Ausverkauft
    D050-60985DN5016 bar €446,33 Ausverkauft
    D050-60986DN6516 bar €466,51 Ausverkauft
    D050-60987DN8016 bar €561,69 Ausverkauft
    D050-60988DN10016 bar €621,52 Ausverkauft
    D050-60989DN12516 bar €662,34 Ausverkauft
    D050-60990DN15016 bar €772,45 Ausverkauft
    D050-60991DN20016 bar €1.040,25 Ausverkauft
    D050-60992DN25016 bar €1.365,47 Ausverkauft
    D050-60993DN30016 bar €1.735,57 Ausverkauft
