Wasser-Schmetterlingsventil Elephant WBV3232P-2W-Fb-H, Gehäusematerial – Valve Elephant
Elephant  |  SKU: D050-36385

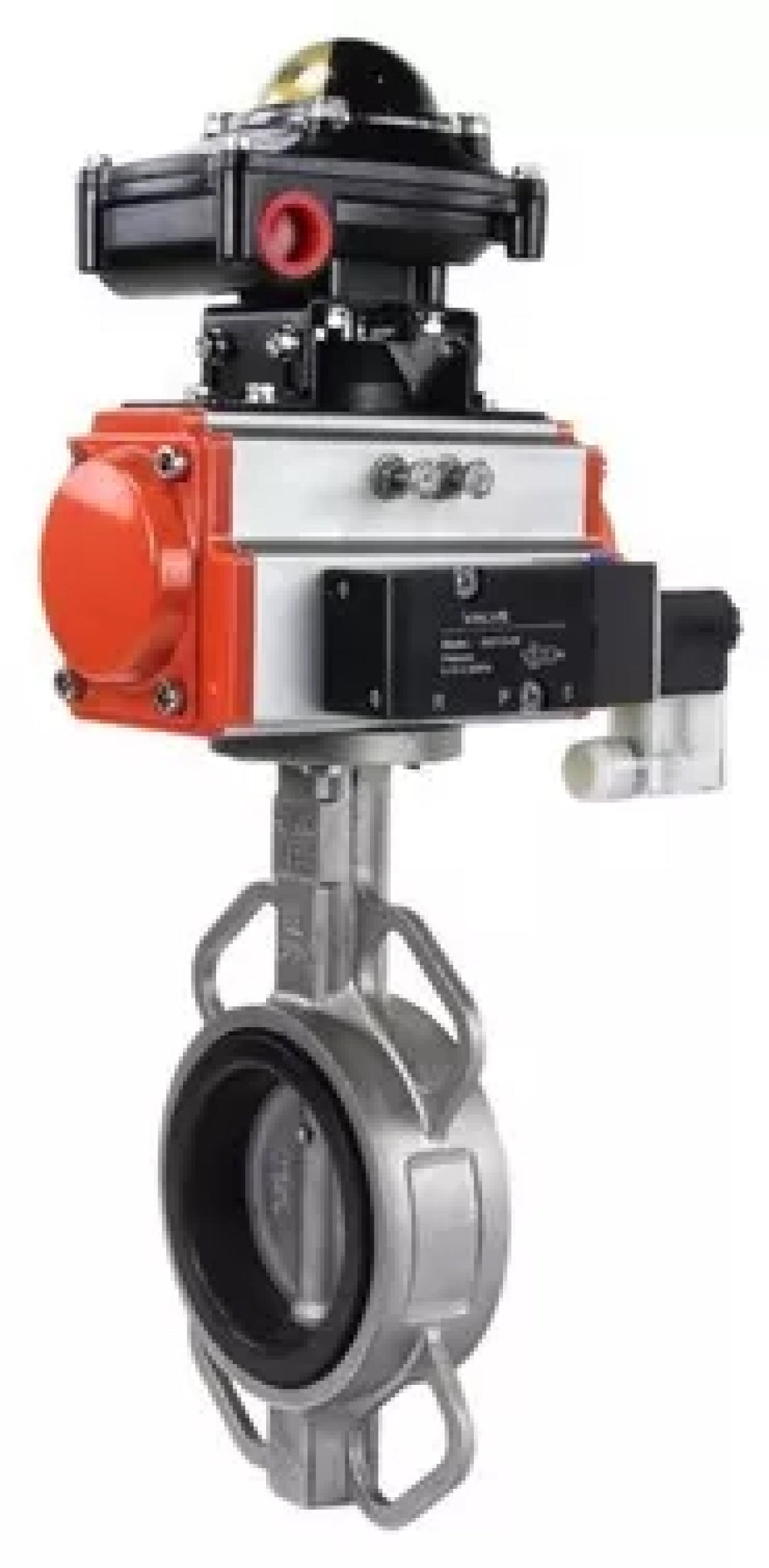

Wasser-Schmetterlingsventil Elephant WBV3232P-2W-Fb-H, Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - PTFE, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-08 220V, LSU APL-510N-EX

€364,58
inkl. MwSt. Versand wird beim Checkout berechnet.

Wasser-Schmetterlingsventil Elephant WBV3232P-2W-Fb-H, Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - PTFE, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-08 220V, LSU APL-510N-EX - DN40 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Absperrklappenventil Modell WBVV3232P-2W-Fb PA-DA 4V320-08 AC220V APL-510N-EX 4V320-08 220V ist für den Einsatz als Absperr- oder Regelventil zur Steuerung von Durchflüssen in Heizsystemen, Wasserversorgung, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert.

PA-DA Pneumatikaktuatoren sind für die Automatisierung des Steuerungsprozesses von industriellen Absperrventilen - Schiebern, Kugelhähnen - konzipiert. Pneumatikaktuatoren sind sowohl für den Innen- als auch für den Außenbereich ausgelegt. Alle internen und externen Teile sind korrosionsbeständig beschichtet.

Pneumatische Antriebe 4V320-08 220 V werden zur Steuerung in pneumatischen Systemen mit NAMUR-Andockfläche verwendet, zur Montage der Antriebe durch Durchgangslöcher im Gehäuse.

Die APL-510N-EX Endschalterbox ist ein elektrisches Gerät, das dazu dient, den Arbeitskreis zu öffnen und zu schließen sowie die Positionen des Absperrkörpers von Rohrleitungsventilen zu visualisieren. In einem abgedichteten Gehäuse befinden sich in der Regel zwei mechanische Schalter, die für eine Spannung bis zu 250 V ausgelegt sind, die die Position des Stellantriebs überwachen und in den Endstellungen signalisieren. Sie sind auf der Oberseite der Antriebsfläche montiert. Im oberen Teil der Endschaltereinheit befindet sich eine zweifarbige visuelle Indikator-Halbkugel. Wenn das angeschlossene Rohrarmatur geschlossen ist, ist nur der rote Teil der Halbkugel mit der Aufschrift GESCHLOSSEN sichtbar; wenn es geöffnet ist, ist nur der gelbe Teil mit der Aufschrift OFFEN sichtbar. Dieser visuelle Indikator ist aus der Entfernung gut sichtbar, was die Inspektion der Ausrüstung vereinfacht, und der Farbunterschied zwischen der offenen und geschlossenen Position verringert die Wahrscheinlichkeit einer Fehlinterpretation der Informationen. Durch die Verwendung der BCV ist es möglich, Informationen über die Position von Rohrleitungsventilen (offen/geschlossen) an automatisierte Steuerungssysteme zu übertragen, was die Zuverlässigkeit des Systems als Ganzes erhöht und die Diagnose im Falle einer Störungserkennung vereinfacht.





Technische Parameter des Water Butterfly Valve Elephant WBV3232P-2W-Fb-H, Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - PTFE, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-08 220V, LSU APL-510N-EX:

Nennweite DN, mm 40 - 300
Nenn­druck PN, bar 16
Durchflussrichtung doppelseitig
Arbeitstemperatur des Mediums t, ⁰C -20 bis +85 für NBR
-20 bis +120 für EPDM
-10 bis +180 für PTFE
Umgebungstemperatur t, ⁰C -40 bis +120
Arbeitsmedium EPDM: Kalt- und Warmwasser, Luft ohne Verunreinigungen von Öl und Fett, andere medienneutral zum Material
PTFE: Wasser, Alkalien, Säuren, Lösungsmittel und Oxidationsmittel
NBR: Wasser, Mineralöle, Kohlenwasserstoffe,
Öle, Fette
Verbindung zur Pipeline Zwischenflansch

Absperrklappen WBV3232P-2W-Fb-H, Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - PTFE, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-08 220V, LSU APL-510N-EX





Abmessungen und Maße von Absperrklappen Elephant WBV3232P-2W-Fb-H, Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - PTFE, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-08 220V, LSU APL-510N-EX:

DN A, mm B, mm C, mm E, mm G, mm F, mm L, mm M, mm
40 303.4 56 72 153 71 140 33 121.4
50 372.4 76 89 174 82 151 45 121.4
65 385.4 89 89 174 82 151 48 121.4
80 411.4 95 109 216 101 170 49 121.4
100 430.4 114 109 216 101 170 55 121.4
125 443.4 127 109 216 101 170 58 121.4
150 480.4 140 134 279 119 188 59 121.4
200 538.4 177 157 308 137.5 206.5 64 121.4
250 587.4 203 174 405 153 222 70 121.4
300 632.4 242 174 405 153 222 80 121.4

Skizze Absperrklappen WBV3232P-2W-Fb-H, Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - PTFE, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-08 220V, LSU APL-510N-EX





Materialien der Absperrklappen Elephant WBV3232P-2W-Fb-H, Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - PTFE, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-08 220V, LSU APL-510N-EX:

Nr. Name Material
1 Körper Edelstahl AISI 316L
2 Manschette PTFE
3 Scheibe Edelstahl AISI 316L
4 Stängel Edelstahl AISI 316L
5 Zucht Edelstahl AISI 316L
6 Ärmel PTFE
7 O-Ring NBR (Nitril)
8 Platte Kohlenstoffstahl

Skizze der Teile und Materialien Schmetterlingsventile WBV3232P-2W-Fb-H, Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - PTFE, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-08 220V, LSU APL-510N-EX





Technische Daten der PA-DA Pneumatikaktuatoren:

Design Doppelwirkung
Nenn­druck PN, bar 12
Arbeitsdruck, bar 2...8
Arbeitsmedium Gefilterte Druckluft oder nicht aggressive Gase, Öle
Maximaler Partikeldurchmesser weniger als 30 µm2
Betriebstemperatur t, ⁰C - 20 bis +80 - 40 bis +80 (Niedertemperaturversion) - 20 bis +160 (in trockener Luft)
Einstellbereich ± 5 ° für die Rotation bei 0 ° und 90 °
Manuelle Übersteuerung Ist
Positionsanzeige offen/geschlossen
Betriebsumgebung innen und außen. (Alle internen und externen Teile sind korrosionsgeschützt beschichtet)


PA-DA pneumatischer Antrieb





PA-DA pneumatischer Antriebskomponenten-Materialien:

Nr. Name Material
1 Gehäuse extrudiertes Aluminium
2 Seitenstecker Aluminiumguss
3 Gang Edelstahl
4 Kolben Stahl/Aluminium
5 Stecker Edelstahl
6 Kolbenring NBR
7 Federn Federstahl
8 Kolbenlager technischer Kunststoff
9 Kolbenring NBR
10 Stecker NBR
11 Druckring technischer Kunststoff
12 Ring technischer Kunststoff
13 Waschmaschine Edelstahl
14 Federklammer Edelstahl
15 Indikator Plastik
16 Blinkergehäuse Plastik
17 Lager technischer Kunststoff
18 Nocken Stahl
19 Lager NBR
20 Lager technischer Kunststoff
21 Lager technischer Kunststoff
22 Dichtungsring NBR
23 Dichtungsring NBR
24 Lager Edelstahl
25 Einstellmutter Edelstahl
26 Einstellschraube Edelstahl
27 Ärmel Aluminium
Teile- und Materialskizze des PA-DA Pneumatikaktuators





Technische Parameter des Pneumatikventils 4V320-08 220V:

Name Bedeutung
Art des Pneumatikventils Schieberventil
Arbeitsdruck, bar 1,5 ÷ 1,8
Versorgungsspannung, V 220 V
Gesamtleistung, Va 4.5
Kontrolle beidseitig elektromagnetisch
Betriebsfrequenz, Zyklen/Sek 5

Pneumatisches Ventil 4V320-08 220V





Abmessungen und Maße des Pneumatikventils 4V320-08 220V:

Pneumatisches Ventilmodell 4V320-08
A, mm 71.9
B, mm 45
C, mm 94.4
D, mm 27
E, mm 69
F, mm 40
Ich, mm 24
K, mm 40
L, mm 188.8
M, mm 69.4
N, mm 50
O, mm 82.4
P, mm 24
S, mm 20
T, mm 6.5
U, mm 2.4
V, mm 4
Hmm 82.4

Skizze der Abmessungen und Maße des Pneumatikventils 4V320-08 220V





Eigenschaften der Endschaltereinheit APL-510N-EX:

Parameter Bedeutung
Gehäuse allwetter IP67/ NEMA4 4X,7,9
explosionsgeschützt E EX d IIC T6
Kompatible Geräte Vierteldrehungs-Pneumatikaktuatoren;
- alle Aktuatoren mit einer Wellenrotation um 90
Voller Drehwinkel 90°
Kabelverschraubungen 2 x NPT 3/4"
Elektrischer Anschluss Schraubklemmen 8 Punkte (0,08 - 2,5) mm2
Gewinde der Kabelverschraubung 2 x NPT 3/4"
Art des visuellen Indikators zweifarbige Hemisphäre: OPEN (Offen) - gelb CLOSED (Geschlossen) - rot
Schalter/Sensoren zwei mechanische Schalter zwei Näherungssensoren
Nennspannung, V 250
Nennstrom, A 16
Zulässige Umgebungstemperatur, °C -20 bis +66
Durchschnittliche Lebensdauer, Zyklen 10 000 000
Gewicht, kg 1.8

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 316L
  • Maximal zulässige Temperatur
    180 °C
  • Verbindungstyp
    kompakt geflanscht
  • Steuerungstyp
    Pneumatischer Antrieb
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    PTFE
  • Disc material
    Edelstahl AISI 316L
  • Explosionsgeschützt
    Ja
  • Drehmoment
    42 Nm
  • Manuelle Übersteuerung
    NEIN
  • Endschalter
    Ja
  • Feedback sensor
    Endschalter
  • Versorgungsspannung
    220 V
  • Typ des pneumatischen Antriebs
    Doppelwirkung
  • Drehwinkel
    90°

Bewertungen (0)

Dokumentation
nullLimit switch unit ELEPHANT APL-510N EX explosion-proof
nullPneumatic valve ELEPHANT 4V320-8 or 10 AC220V
nullButterfly valve Elephant WBVx32x-2W-Fb-H DN40-300 16 bar

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-36385DN4016 bar €364,58 0 Auf Lager
    D050-36386DN5016 bar €365,01 Ausverkauft
    D050-36387DN6516 bar €376,81 Ausverkauft
    D050-36388DN8016 bar €404,27 Ausverkauft
    D050-36390DN12516 bar €559,38 Ausverkauft
    D050-36391DN15016 bar €712,45 Ausverkauft
    D050-36392DN20016 bar €972,92 Ausverkauft
    D050-36393DN25016 bar €1.170,54 Ausverkauft
    D050-36394DN30016 bar €1.914,89 Ausverkauft
