Wasser-Schmetterlingsventil Elephant WBV3232P-2W-Fb-H, Gehäusematerial – Valve Elephant
Elephant  |  SKU: D050-33537

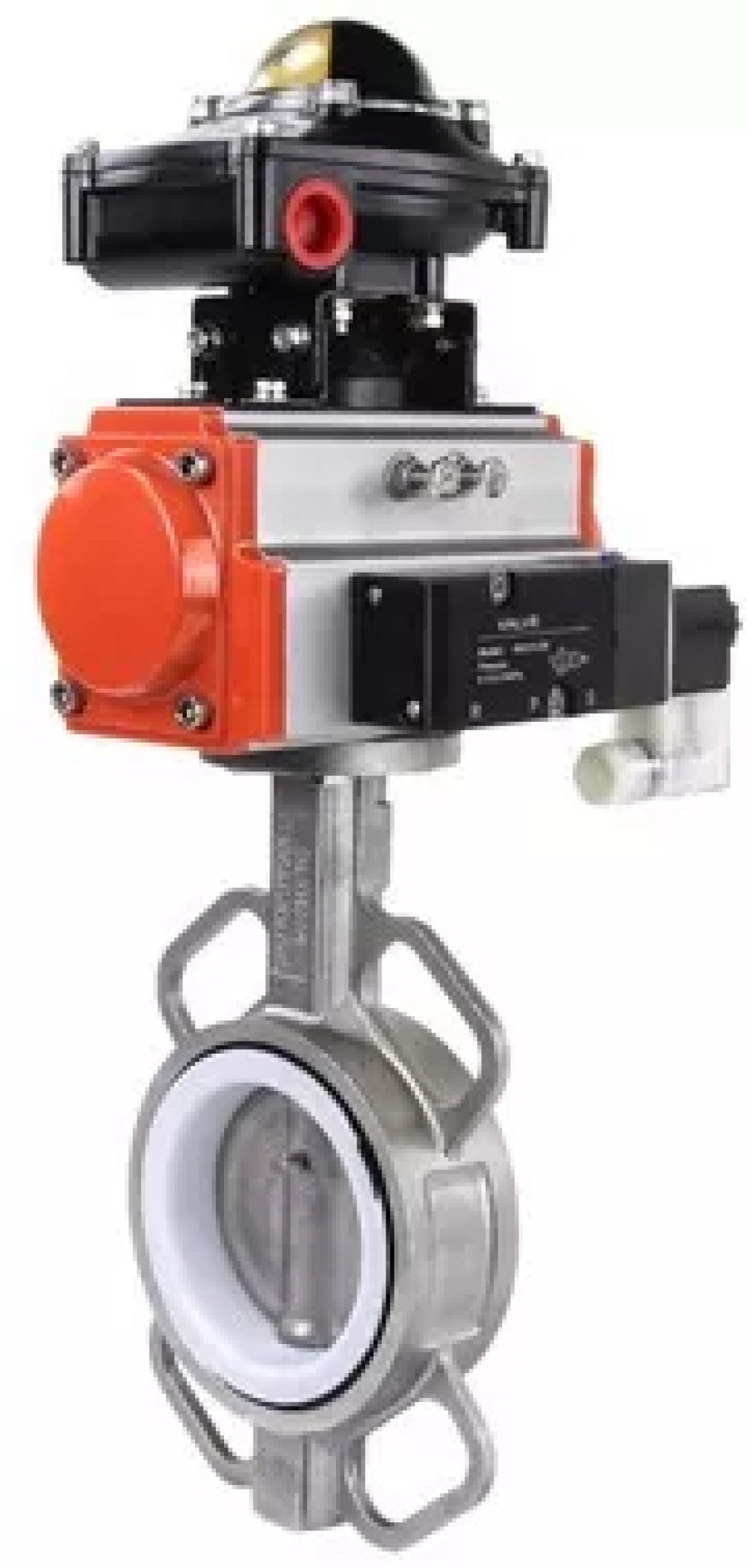

Wasser-Schmetterlingsventil Elephant WBV3232P-2W-Fb-H, Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - PTFE, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V, LSU APL-210N

€518,76
inkl. MwSt. Versand wird beim Checkout berechnet.

Wasser-Schmetterlingsventil Elephant WBV3232P-2W-Fb-H, Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - PTFE, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V, LSU APL-210N - DN100 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Absperrklappenventil ist für den Einsatz als Absperr- oder Regelventil zur Durchflussregelung in Wärmelieferungssystemen, Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert.

Pneumatische doppeltwirkende Drehaktuatoren PA-DAXXX und pneumatische Drehaktuatoren mit Rückstellfeder PA-SA-XXX sind für die Automatisierung von industriellen Ventilsteuerungsprozessen mit einem maximalen Drehmoment von bis zu 2128 Nm ausgelegt.

Das pneumatische Ventil wird verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerungsaktion zu starten oder zu stoppen.

Die Endschaltereinheit ist für die visuelle und elektrische Signalisierung der Endstellungen der Absperrvorrichtung: Ventil, Kran oder Scheibenschieber ausgelegt. Sie wird auf der Oberfläche des pneumatischen Antriebs montiert und mit der Antriebswelle nach DIN-Norm verbunden. Das abgedichtete Gehäuse enthält in der Regel zwei Sensoren, die die Position der Antriebswelle überwachen und in den Extremstellungen signalisieren. Als Sensoren werden OMRON-Mikroschalter, induktive Sensoren oder Reed-Schalter verwendet. Die visuelle Anzeige der Position kann am Gehäuse der Einheit beobachtet werden, dort befindet sich ein 3D-Visueller Indikator ROT-GESCHLOSSEN und GRÜN-GEÖFFNET.





Technische Parameter des Wasser-Schmetterlingsventils Elephant WBV3232P-2W-Fb-H, Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - PTFE, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V, LSU APL-210N:

Nennweite DN, mm 40 - 300
Nenn­druck PN, bar 16
Durchflussrichtung doppelseitig
Arbeitstemperatur des Mediums t, ⁰C -20 bis +85 für NBR
-20 bis +120 für EPDM
-10 bis +180 für PTFE
Umgebungstemperatur t, ⁰C -40 bis +120
Arbeitsmedium EPDM: Kalt- und Warmwasser, Luft ohne Verunreinigungen von Öl und Fett, andere medienneutral zum Material
PTFE: Wasser, Alkalien, Säuren, Lösungsmittel und Oxidationsmittel
NBR: Wasser, Mineralöle, Kohlenwasserstoffe,
Öle, Fette
Verbindung zur Pipeline Zwischenflansch

Absperrklappen WBV3232P-2W-Fb-H, Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - PTFE, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V, LSU APL-210N





Abmessungen und Maße von Absperrschiebern Elephant WBV3232P-2W-Fb-H, Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - PTFE, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V, LSU APL-210N:

DN L, mm ØC, mm B1, mm C, mm E, mm B, mm H2, mm Hmm
40 33 110 153 30 72 56 110 77
50 45 125 174 36 89 76 162 77
65 48 145 174 36 89 89 175 77
80 49 160 174 36 89 89 175 77
100 55 180 216 46 109 114 200 77
125 58 210 216 46 109 127 213 77
150 59 240 279 55 134 140 225 77
200 64 295 308 67.5 157 177 260 77
250 70 355 405 76 174 203 292 77
300 80 410 405 76 174 242 337 77

Skizze Absperrklappen WBV3232P-2W-Fb-H, Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - PTFE, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V, LSU APL-210N





Materialien der Absperrklappen Elephant WBV3232P-2W-Fb-H, Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - PTFE, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V, LSU APL-210N:

Nr. Name Material
1 Körper Edelstahl AISI 316L
2 Manschette PTFE
3 Scheibe Edelstahl AISI 316L
4 Stängel Edelstahl AISI 316L
5 Zucht Edelstahl AISI 316L
6 Ärmel PTFE
7 O-Ring NBR (Nitril)
8 Platte Kohlenstoffstahl

Skizze der Teile und Materialien Schmetterlingsventile WBV3232P-2W-Fb-H, Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - PTFE, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V, LSU APL-210N





Technische Daten der PA-DA Pneumatikaktuatoren:

Design Doppelwirkung
Nenn­druck PN, bar 12
Arbeitsdruck, bar 2...8
Arbeitsmedium Gefilterte Druckluft oder nicht aggressive Gase, Öle
Maximaler Partikeldurchmesser weniger als 30 µm2
Betriebstemperatur t, ⁰C - 20 bis +80 - 40 bis +80 (Niedertemperaturversion) - 20 bis +160 (in trockener Luft)
Einstellbereich ± 5 ° für die Rotation bei 0 ° und 90 °
Manuelle Übersteuerung Ist
Positionsanzeige offen/geschlossen
Betriebsumgebung innen und außen. (Alle internen und externen Teile sind korrosionsgeschützt beschichtet)


PA-DA pneumatischer Antrieb





PA-DA pneumatischer Antriebskomponenten-Materialien:

Nr. Name Material
1 Gehäuse extrudiertes Aluminium
2 Seitenstecker Aluminiumguss
3 Gang Edelstahl
4 Kolben Stahl/Aluminium
5 Stecker Edelstahl
6 Kolbenring NBR
7 Federn Federstahl
8 Kolbenlager technischer Kunststoff
9 Kolbenring NBR
10 Stecker NBR
11 Druckring technischer Kunststoff
12 Ring technischer Kunststoff
13 Waschmaschine Edelstahl
14 Federklammer Edelstahl
15 Indikator Plastik
16 Blinkergehäuse Plastik
17 Lager technischer Kunststoff
18 Nocken Stahl
19 Lager NBR
20 Lager technischer Kunststoff
21 Lager technischer Kunststoff
22 Dichtungsring NBR
23 Dichtungsring NBR
24 Lager Edelstahl
25 Einstellmutter Edelstahl
26 Einstellschraube Edelstahl
27 Ärmel Aluminium
Teile- und Materialskizze des PA-DA Pneumatikaktuators





Technische Parameter des Pneumatikventils 4V320-10 220V:

Name Bedeutung
Art des Pneumatikventils Schieberventil
Arbeitsdruck, bar 1,5 ÷ 1,8
Versorgungsspannung, V 220 V
Gesamtleistung, Va 4.5
Kontrolle beidseitig elektromagnetisch
Betriebsfrequenz, Zyklen/Sek 5

Pneumatisches Ventil 4V320-10 220V





Abmessungen und Maße des Pneumatikventils 4V320-10 220V:

Pneumatisches Ventilmodell 4V320-10
A, mm 71.9
B, mm 45
C, mm 94.4
D, mm 27
E, mm 69
F, mm 40
Ich, mm 24
K, mm 40
L, mm 188.8
M, mm 69.4
N, mm 50
O, mm 82.4
P, mm 24
S, mm 20
T, mm 6.5
U, mm 2.4
V, mm 4
Hmm 82.4

Skizze der Abmessungen und Maße des Pneumatikventils 4V320-10 220V





Technische Parameter des Endschalterelements APL-210N:

Name Wert
Modell der Endschaltereinheit APL-210N
Maximale Spannung des Endschalters, V 250
Arbeitstemperatur, °C -40 bis +80
Lebensdauer, Jahre 10

Endschalter-Einheit APL-210N





Abmessungen und Maße der APL-210N Endschaltereinheit:

Modell Hmm L, mm B, mm D, mm D1, mm M
APL-210N 77 112 88 10 5 20x1.5

Skizze der Abmessungen und Maßeinheiten des Grenztasters APL-210N

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 316L
  • Maximal zulässige Temperatur
    180 °C
  • Verbindungstyp
    kompakt geflanscht
  • Steuerungstyp
    Pneumatischer Antrieb
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    PTFE
  • Beschichtungstyp
    unbeschichtet
  • Disc material
    Edelstahl AISI 316L
  • Explosionsgeschützt
    NEIN
  • Drehmoment
    128 Nm
  • Manuelle Übersteuerung
    NEIN
  • Endschalter
    Ja
  • Feedback sensor
    Endschalter
  • Versorgungsspannung
    220 V
  • Typ des pneumatischen Antriebs
    Doppelwirkung
  • Drehwinkel
    90°

Bewertungen (0)

Dokumentation
nullLimit switch unit ELEPHANT APL-210N
nullPneumatic valve ELEPHANT 4V320-8 or 10 AC220V
nullButterfly valve Elephant WBVx32x-2W-Fb-H DN40-300 16 bar
nullPneumatic rotary actuator ELEPHANT PA-x-x double-acting and with return springs
