Water Butterfly Valve Elephant WBV3232V-2W-Fb-H, body material - stain
Elephant  |  SKU: D050-35367

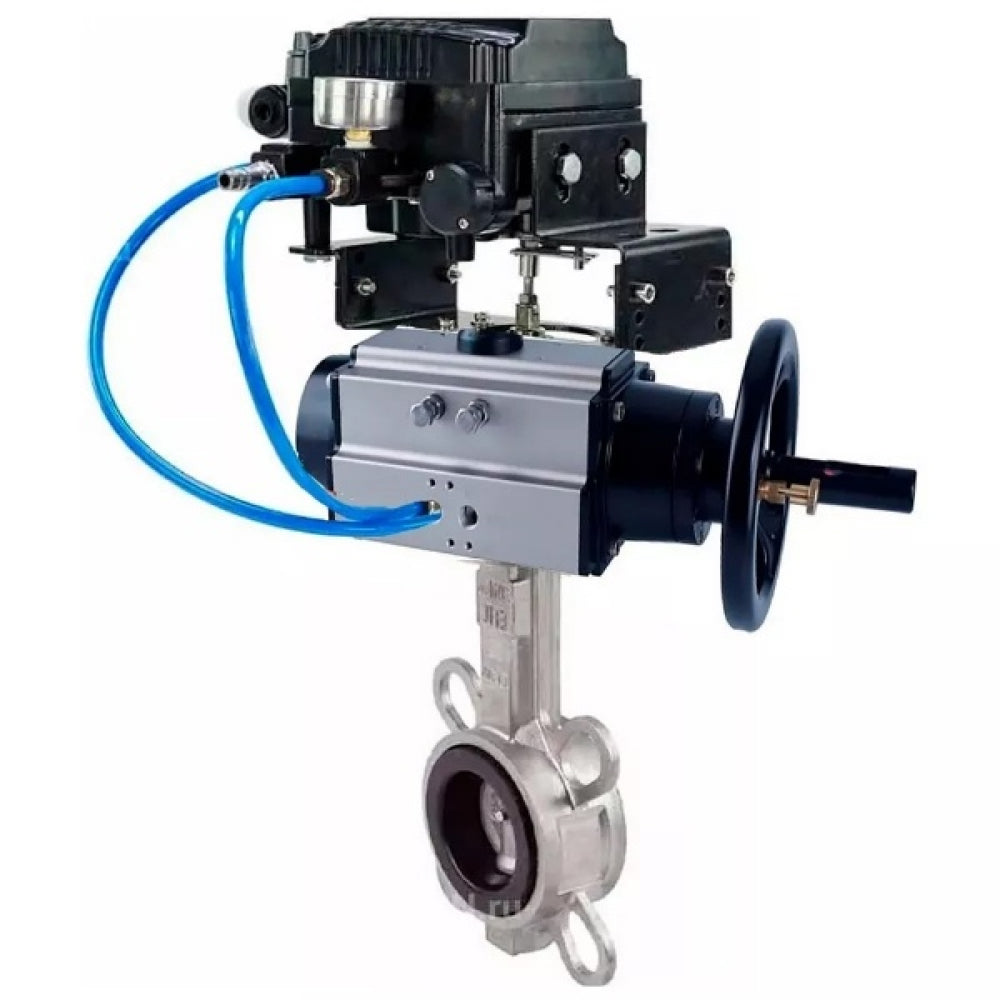

Water Butterfly Valve Elephant WBV3232V-2W-Fb-H, body material - stainless steel AISI 316L, disk material - stainless steel AISI 316L, seal - Viton, pneumatic actuator double action PA-DA-105-1, electropneumatic positioner YT-1000RSN without feedback

€894,39
inkl. MwSt. Versand wird beim Checkout berechnet.

Water Butterfly Valve Elephant WBV3232V-2W-Fb-H, body material - stainless steel AISI 316L, disk material - stainless steel AISI 316L, seal - Viton, pneumatic actuator double action PA-DA-105-1, electropneumatic positioner YT-1000RSN without feedback - DN150 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Absperrklappenventil ist für den Einsatz als Absperr- oder Regelventil zur Durchflussregelung in Wärmelieferungssystemen, Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert.

Pneumatischer Antrieb ist für die Automatisierung des industriellen Ventilsteuerungsprozesses mit einem maximalen Drehmoment von bis zu 2128 Nm ausgelegt. Der pneumatische Antrieb kann gemäß den Anweisungen an verschiedenen Vierteldrehungsventilen installiert werden. Die Flansche müssen der ISO 5211 entsprechen.

Der elektropneumatische Drehpositionssteller wird verwendet, um pneumatische Drehaktuatoren mittels eines elektrischen Reglers oder eines Steuersystems mit einem analogen Gleichstrom-Ausgangssignal im Bereich von 4 bis 20 mA zu steuern. Die Funktion des Positionsstellers basiert auf dem Kräftegleichgewicht. Der Positionssteller verwendet eine Düsenschlitzvorrichtung und einen Rückkopplungs-Servomechanismus (Feder- und Hebelsystem), um die Steuer- und Rückkopplungskräfte auszugleichen, wenn der pneumatische Aktuator (Ventil) die der Steuersignal entsprechenden Position erreicht.





Technische Parameter des Water Butterfly Valve Elephant WBV3232V-2W-Fb-H, Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton, pneumatischer Antrieb Doppelwirkung PA-DA-105-1, elektropneumatischer Positionsregler YT-1000RSN ohne Rückmeldung:

Nenn­druck PN, bar 16
Durchflussrichtung doppelseitig
Umgebungstemperatur t, ⁰C Von -20 bis +200
Arbeitsmedium Mineral- und Pflanzenöle, tierisch
Fette, Schmierstoffe, Fette und Brennstoffe, heiß
Luft
Verbindung zur Pipeline Zwischenflansch

Absperrklappen WBV3232V-2W-Fb-H, Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton, pneumatischer Antrieb Doppelwirkung PA-DA-105-1, elektropneumatischer Stellantrieb YT-1000RSN ohne Rückmeldung





Abmessungen und Maße der Absperrklappen Elephant WBV3232V-2W-Fb-H, Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton, pneumatischer Antrieb Doppelwirkung PA-DA-105-1, elektropneumatischer Steller YT-1000RSN ohne Rückmeldung:

DN A, mm B, mm A1, mm B, mm S, mm C, mm
150 140 225 495 200 62.5 117.5

Skizze Schmetterlingsventile WBV3232V-2W-Fb-H, Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton, pneumatischer Antrieb Doppelwirkung PA-DA-105-1, elektropneumatischer Stellantrieb YT-1000RSN ohne Rückmeldung





Materialien der Absperrklappen Elephant WBV3232V-2W-Fb-H, Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton, pneumatischer Antrieb Doppelwirkung PA-DA-105-1, elektropneumatischer Stellantrieb YT-1000RSN ohne Rückmeldung:

Nr. Name Material
1 Körper Edelstahl AISI316L (03X17H14M3) oder Kohlenstoffstahl WCB
2 Manschette VITON
3 Scheibe AISI316L (03Cr17N14M3) Stahl
4 Stängel Stahl AISI316L (03X17H14M3)
5 Zucht AISI316L (03Cr17N14M3) Stahl
6 Ärmel PTFE
7 O-Ring Nitril NBR
8 Platte Kohlenstoffstahl



Skizze der Teile und Materialien Schmetterlingsventile WBV3232V-2W-Fb-H, Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton, pneumatischer Antrieb Doppelwirkung PA-DA-105-1, elektropneumatischer Stellantrieb YT-1000RSN ohne Rückmeldung





Technische Parameter des pneumatischen Antriebs PA-DA-105-1:

Typ des pneumatischen Antriebs doppeltwirkend
Steuerdruck, bar 2 ÷ 8
Betriebstemperatur, °C -20 bis +80
Visuelle Positionsanzeige offen / geschlossen
Manuelle Steuerung Handrad
Schwenkwinkel, ° 90 ± 5
Top-Verbindungsstandard NAMUR
Luftanschlussstandard NAMUR
Luftversorgungsanschlussgewinde G 1/4ʺ
ISO-Flanschtyp F07/F10
Schaftvierkant, mm 22x22
Gewicht, kg 9
Durchschnittliche Lebensdauer, Zyklen geschlossen/offen 300 000

Pneumatischer Antrieb PA-DA-105-1





Abmessungen und Maße des pneumatischen Stellantriebs PA-DA-105-1:

A, mm 495
A1, mm 461.5
B, mm 133
C, mm 109.5
D, mm 153
E, mm 57.5
F, mm 64
G, mm 26
Hmm 80
Ich, mm 30
N, mm 22
B, mm 200
J, mm 102
K, mm 70
L, mm M10x16
M, mm M8x13
O, mm 4
P, mm 4
S, mm M6
T, mm 24
U, mm 32

Skizze der Abmessungen und Maße des Pneumatikaktuators PA-DA-105-1





PA-DA-105-1 Luftantriebsteile und Materialtabelle:

Nr. Teilename Material
1 Blinkerschraube ABS (Kunststoff)
2 Positionsanzeige ABS (Kunststoff)
3 Federklammer Edelstahl 304
4 Waschmaschine Edelstahl 304
5 Externe Unterlegscheibe Technischer Kunststoff
6 Einstellschraube Edelstahl 304
7 Nuss Edelstahl 304
8 Waschmaschine Edelstahl 304
9 Körper Extrudierte Aluminiumlegierung
10 Kolben Druckguss-Aluminiumlegierung
11 Kolben-O-Ring NBR
12 Lagergruppe Technischer Kunststoff
13 O-Ring der Endkappe NBR
14 Endkappe Druckguss-Aluminiumlegierung mit Polyesterlack beschichtet
15 Befestigungsschraube Edelstahl 304
16 Innenscheibe Technischer Kunststoff
17 Dichtungsring NBR
18 Lager Technischer Kunststoff
19 Halter Legierter Stahl
20 Gang Legierter Stahl
21 Lager Technischer Kunststoff
22 Dichtungsring NBR

Teile- und Materialskizze des PA-DA-105-1 Pneumatikaktuators





Technische Parameter von elektropneumatischen Drehpositionsgebern:

Name Wert
Steuersignal Eingang, mA 4 ~ 20
Interner Widerstand, Ohm 250 (±15)
Eingangsdruck, bar 1,4~7
Hebelwegwinkel 0~90°
Druckluftanschlussgewinde 1/4″
Anschlussgewinde für Druckmessgerät 1/8″
Kabelverschraubung G1/2″
Schutzart IP66
Druckluftdurchflussrate, l/min 3
Ausgangs-Luftstromrate, l/min 80
Gehäusematerial Aluminiumguss

Elektropneumatische Drehpositionssteller





Abmessungen und Maße von elektropneumatischen Drehpositionsgebern:

Positionierermodell YT-1000RSN
A, mm 224.3
B, mm 166.5
C, mm 117.5
D, mm 132.3
E, mm 6
F, mm 122
G, mm 45
Hmm 45
Ich, mm 23
J, mm 27
K, mm 32.5
L, mm 35.5
M, mm 91.8
N, mm 37.2
O, mm 43.5
P, mm 26.5
Q, mm 33
R, mm 80.25
S, mm 62.5
T, mm 8
U1, mm 70
U2, mm 93
V1, mm 40
V2, mm 63
B, mm 26
X, mm 32
Y, mm 9
Z, mm 24

Skizze der Abmessungen und Maße von elektropneumatischen Drehpositionsgebern

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 316L
  • Maximal zulässige Temperatur
    200 °C
  • Verbindungstyp
    kompakt geflanscht
  • Steuerungstyp
    Pneumatischer Antrieb
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    Viton
  • Beschichtungstyp
    Edelstahl
  • Disc material
    Edelstahl AISI 316L
  • Drehmoment
    86 Nm
  • Manuelle Übersteuerung
    Handrad
  • Endschalter
    NEIN
  • Feedback sensor
    NEIN
  • Steuersignal
    4-20 Monate
  • Typ des pneumatischen Antriebs
    Doppelwirkung
  • Drehwinkel
    90°
