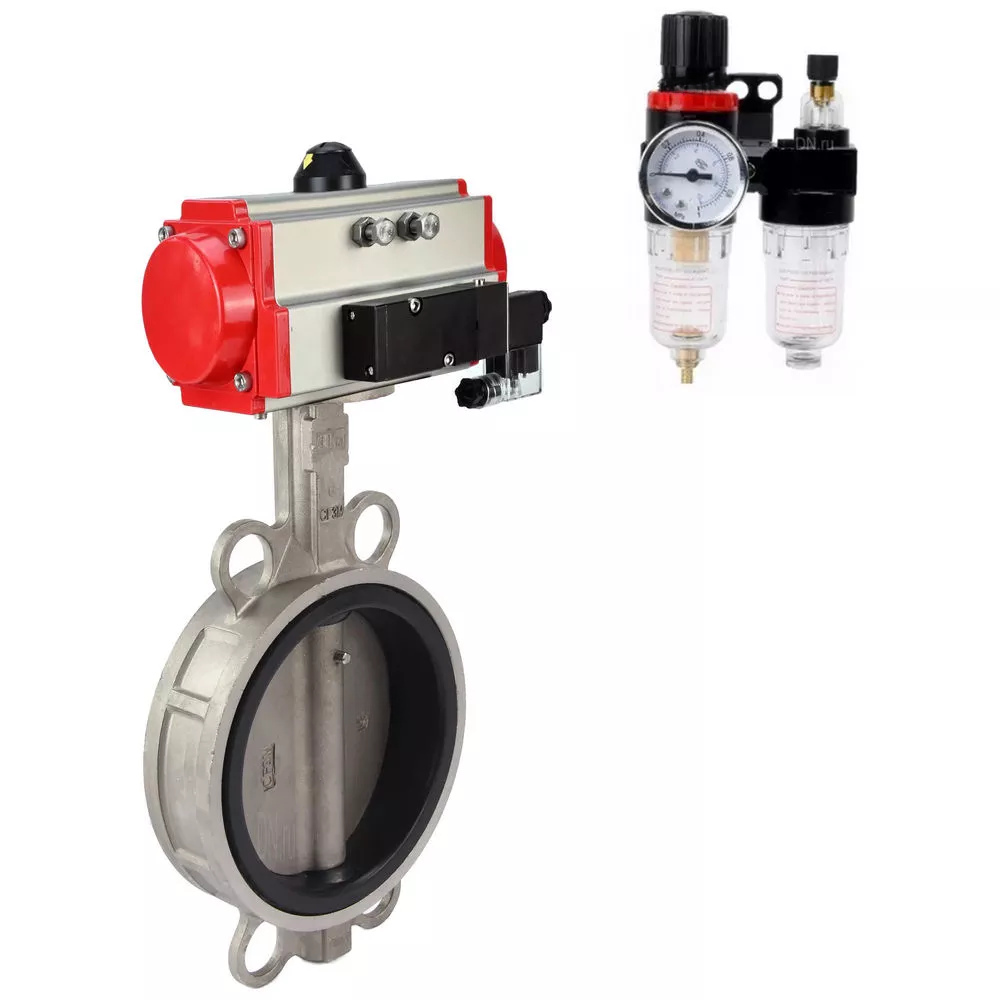

Water Butterfly Valve Elephant WBV3232V-2W-Fb-H, Gehäuse - Edelstahl 316L, Scheibe - Edelstahl 316L, Dichtung - VITON, mit pneumatischem Antrieb PA-DA, mit pneumatischem Verteiler 4V320-10 220V, ATU AFC2000
Water Butterfly Valve Elephant WBV3232V-2W-Fb-H, Gehäuse - Edelstahl 316L, Scheibe - Edelstahl 316L, Dichtung - VITON, mit pneumatischem Antrieb PA-DA, mit pneumatischem Verteiler 4V320-10 220V, ATU AFC2000 - DN50 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Elephant WBV3232V-2W-Fb-H Schmetterlingsventile sind für den Einsatz als Absperr- oder Regelventile zur Durchflussregelung in Heizungsanlagen, Wasserversorgungsanlagen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Industriezweigen konzipiert.
Das Pneumatikventil Elephant 4V320-10 220V wird verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerwirkung zu starten oder zu stoppen.
Die AFC2000 Luftaufbereitungseinheit ist dafür ausgelegt, Druckluft von tropfender Feuchtigkeit und festen Partikeln zu reinigen, Kondensat zu entfernen, den Druck automatisch auf einem voreingestellten Niveau zu halten und Schmiermittel aus einem Reservoir im Druckluftstrom an pneumatische Systemelemente mit einem großen Kapazitätsbereich von 500 Litern/Minute bis 10.000 Litern/Minute zu liefern. Der Schmierstoffgeber (Ölzerstäuber) fügt dem pneumatischen System Öl mit einer Viskosität von 32 mm²/s (=cSt) bei 40°C zur weiteren Schmierung von Steuerelementen - pneumatischen Zylindern und pneumatischen Ventilen - hinzu.
Technische Parameter Drehscheiben-Absperrklappen WBV3232V-2W-Fb-H, Edelstahl 316L, Dichtung - VITON
| Name | Wert |
|---|---|
| Nenndruck PN, bar | 16 |
| Betriebstemperatur des Mediums, °C | -20 bis 200 |
| Rohrleitungsanschluss | Wafertyp |
| Absperrtyp | Absperrklappe |
| Steuerungstyp | Pneumatischer Antrieb |
| Herstellungsland | China |
Abmessungen und Maße von Butterfly-Ventilen Elephant WBV3232V-2W-Fb-H, Edelstahl 316L, Dichtung - VITON
| DN | L | D | H | F | L1 | X | Y |
| 50 | 45 | 73 | 238 | 115 | 174 | 88 | 162 |
| 65 | 48 | 85 | 264 | 115 | 174 | 88 | 162 |
| 80 | 49 | 100 | 276 | 135 | 216 | 88 | 162 |
| 100 | 55 | 131 | 314 | 135 | 216 | 88 | 162 |
| 125 | 58 | 155 | 340 | 135 | 216 | 88 | 162 |
| 150 | 59 | 184 | 365 | 160 | 279 | 88 | 162 |
| 200 | 64 | 234 | 437 | 193 | 308 | 88 | 162 |
| 250 | 70 | 288 | 495 | 210 | 405 | 88 | 162 |
| 300 | 80 | 340 | 579 | 210 | 405 | 88 | 162 |
Skizze von Drehscheiben-Absperrklappen Elephant WBV3232V-2W-Fb-H, Edelstahl 316L, Dichtung - VITON
Tabelle der Teile und Materialien für Schmetterlings-Scheibenschieberventile Elephant WBV3232V-2W-Fb-H, Edelstahl 316L, Dichtung - VITON
| Nr. | Teilename | Material |
|---|---|---|
| 1 | Körper | Edelstahl AISI316L (03x17H14M3) |
| 2 | Dichtung | VITON |
| 3, 4, 5 | Scheibe, Schaft, Stift | Stahl AISI316L (03x17H14M3) |
| 6 | Buchse | PTFE |
| 7 | Dichtungsring | Nitril NBR |
| 8 | Platte | Kohlenstoffstahl |
Technische Parameter des Pneumatikventils Elephant 4V320-10 220V
| Name | Wert |
|---|---|
| Art des Pneumatikventils | Spulentyp |
| Modell des pneumatischen Ventils | 4V320-10 220 V |
| Betriebsdruck, bar | 1,5 ÷ 1,8 |
| Versorgungsspannung, V | 220 V |
| Betätigungsfrequenz, Zyklen/Sek | 5 |
Hauptparameter der Luftbehandlungseinheit Elephant AFC2000
| Name | Wert |
|---|---|
| Betriebsdruck, bar | 8 |
| Maximaler Druck, bar | 10 |
| Einstellbarer Druckbereich, bar | 0,5 ÷ 9 |
| Berstdruck, bar | 15 |
| Luftanschluss | 1/4" |
| Betriebstemperatur, °C | -5 bis +60 |
| Gefilterte Partikelgröße, µm | 40 |
| Ölviskosität | ISO VG 32 |
| Gewicht, kg | 0.395 |
| Packungsinhalt | Filter-Wasserabscheider, Druckregler, Schmiergerät, Halterung |
Skizze des ATU Elephant AFC2000
Spezifikation
Spezifikation
-
Herkunftsland
-
Körpermaterial
-
Maximal zulässige Temperatur
-
Verbindungstyp
-
Typ der Dichtung
-
Disc material
