Wasser-Schmetterlingsventil Elephant WBV3232V-2W-Fb-H, Gehäuse - Edels – Valve Elephant
Elephant  |  SKU: D050-61078

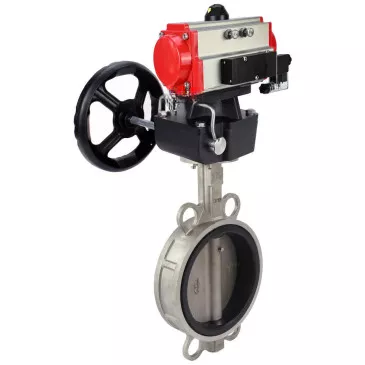

Wasser-Schmetterlingsventil Elephant WBV3232V-2W-Fb-H, Gehäuse - Edelstahl 316L, Scheibe - Edelstahl 316L, Dichtung - VITON, mit pneumatischem Antrieb PA-DA, mit pneumatischem Verteiler 4V320-10 220V, manuelle Übersteuerung MON

€459,56
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Butterfly valves Elephant sind für den Einsatz als Absperr- oder Regelventile zur Durchflusssteuerung in Wärme- und Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert.
Das Pneumatikventil Elephant 4V320-10 220V wird verwendet, um die Richtung zu ändern, den Druckluftstrom in einem pneumatischen System je nach externer Steuerungsaktion zu starten oder zu stoppen.
Manueller Verdoppler Elephant MON mit Schneckengetriebe und HDM-Reduktionsgetriebe ermöglicht das manuelle Einstellen der erforderlichen Positionierung des Absperrventils um eine Vierteldrehung und dient als Alternative zu pneumatischen, elektrischen oder hydraulischen Vierteldreh-Antrieben. Geeignet für den Innen- und Außenbereich. Das modulare Design des manuellen Verdopplers ist darauf ausgelegt, die effektivste und effizienteste Lösung für das gesamte Spektrum der manuellen Übersteuerungsanwendungen zu bieten.






Technische Parameter des Wasser-Schmetterlingsventils Elephant WBV3232V-2W-Fb-H, Gehäuse - Edelstahl 316L, Scheibe - Edelstahl 316L, Dichtung - VITON, mit pneumatischem Antrieb PA-DA, mit pneumatischem Verteiler 4V320-10 220V, manuelle Übersteuerung MON:

Parameter

Wert

Nenn­druck PN, bar

16

Arbeitstemperatur des Mediums, °C

Von -20 bis 200

Verbindung zur Pipeline

Zwischenflansch

Ventiltyp

Drehscheibe

Art der Steuerung

Pneumatischer Antrieb

Herstellungsland

China


Abmessungen und Größen des Wasser-Schmetterlingsventils Elephant WBV3232V-2W-Fb-H, Gehäuse - Edelstahl 316L, Scheibe - Edelstahl 316L, Dichtung - VITON, mit pneumatischem Antrieb PA-DA, mit pneumatischem Verteiler 4V320-10 220V, manuelle Übersteuerung MON:

DN, mm L, mm D, mm Hmm F, mm L1, mm E, mm
50 45 73 238 115 174 120
65 48 85 264 115 174 120
80 49 100 276 135 216 133
100 55 131 314 135 216 133
125 58 155 340 135 216 133
150 59 184 365 160 279 180
200 64 234 437 193 308 180
250 70 288 495 210 405 195
300 80 340 579 210 405 195




Tabelle der Teile und Materialien des Wasser-Schmetterlingsventils Elephant WBV3232V-2W-Fb-H, Gehäuse - Edelstahl 316L, Scheibe - Edelstahl 316L, Dichtung - VITON, mit pneumatischem Antrieb PA-DA, mit pneumatischem Verteiler 4V320-10 220V, manuelle Übersteuerung MON:

Nr.

Name

Material

1

Körper

Edelstahl AISI316L

2

Dichtung

VITON

3, 4, 5

Scheibe, Schaft, Bolzen

Stahl AISI316L

6

Buchse

PTFE

7

Dichtungsring

Nitril NBR

8

Platte

Kohlenstoffstahl





Technische Parameter des Pneumatikventils Elephant 4V320-10 220V:

Parameter

Wert

Typ des pneumatischen Verteilers

Schieberventil

Modell des pneumatischen Verteilers

4V320-10 220 V

Betriebsdruck, bar

1,5 ÷ 1,8

Versorgungsspannung, V

220V

Betriebsfrequenz, Zyklen/Sek

5





Technische Parameter der manuellen Verdoppler Elephant MON:

Parameter

Wert

Montagemethode

Horizontal/Vertikal

Schutzart, IP

67

Anschlussart

ISO 5211




Teile- und Materialtabelle für manuellen Verdoppler Elephant MON:

Nr.

Name

Material

1

Stiel für die Montage eines pneumatischen Antriebs

Stahl

2

Dichtungsring

EPDM

3

Verriegelungsfeder

Federstahl

4

Obere Abschlussabdeckung

Aluminiumlegierung

5

Schrauben

Stahl 304

6

Sperrhalterung (Hauptglied)

Stahl 304

7

Körper

Aluminiumlegierung

8

Dichtungsring

EPDM

9

Getriebe

Gusseisen BCh50

10

Übergangskupplung

Gusseisen BCh40

11

Getriebeschaft

Gusseisen BCh40





Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 316L
  • Maximal zulässige Temperatur
    200 °C
  • Verbindungstyp
    kompakt geflanscht
  • Typ der Dichtung
    Viton
  • Disc material
    Edelstahl AISI 316L
  • Endschalter
    Ja

Bewertungen (0)

Dokumentation
nullPneumatic valve ELEPHANT 4V320-8 or 10 AC220V
nullButterfly valve Elephant WBVx32V-2W-Fb-H DN50-300 16 bar stainless carbon steel interflanged with handle

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-61078DN5016 bar €459,56 Ausverkauft
    D050-61079DN6516 bar €604,66 Ausverkauft
    D050-61080DN8016 bar €614,89 Ausverkauft
    D050-61081DN10016 bar €1.023,05 Ausverkauft
    D050-61082DN12516 bar €1.131,53 Ausverkauft
    D050-61083DN15016 bar €935,18 Ausverkauft
    D050-61084DN20016 bar €1.361,08 Ausverkauft
    D050-61085DN25016 bar €1.814,10 Ausverkauft
    D050-61086DN30016 bar €2.382,09 Ausverkauft
