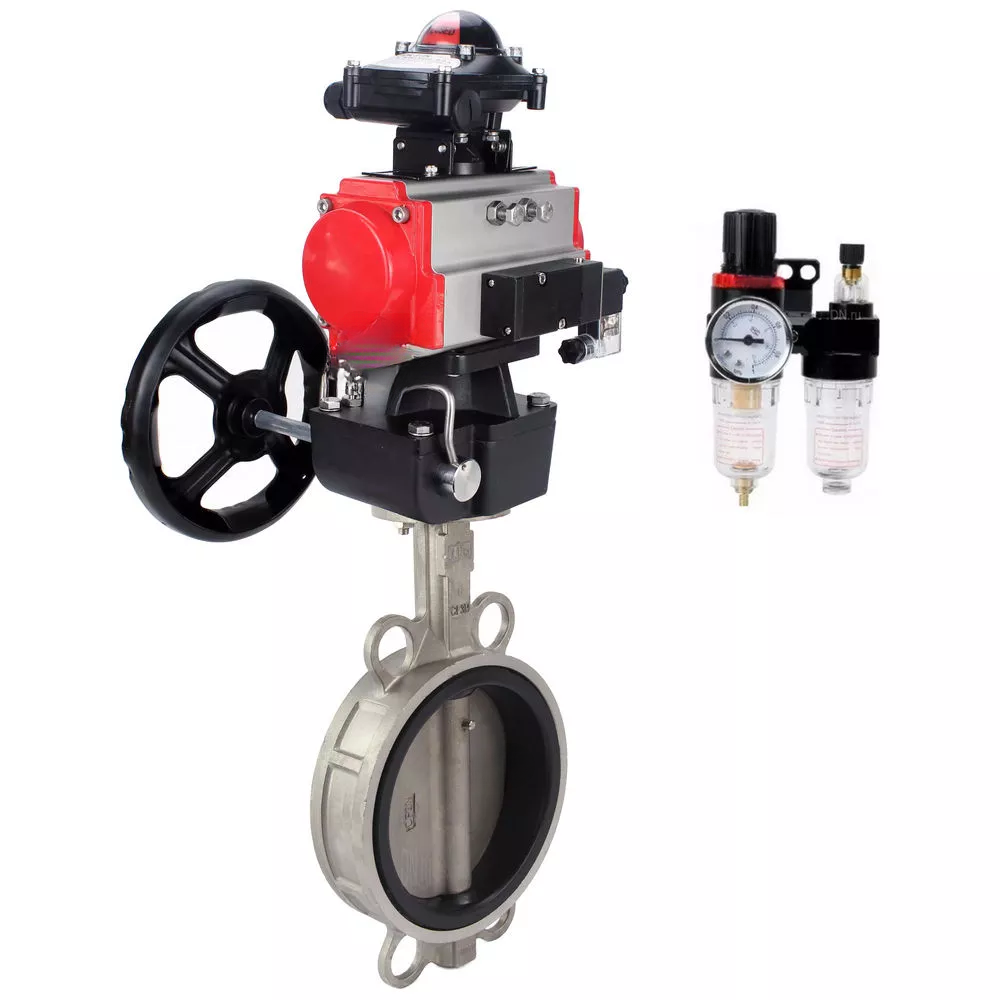

Wasser-Schmetterlingsventil Elephant WBV3232V-2W-Fb-H, Edelstahl 316L, Dichtung - VITON, mit pneumatischem Antrieb PA-DA, mit pneumatischem Verteiler 4V320-10 220V, manuelle Übersteuerung MON, ATU AFC2000

Elephant WBV3232V-2W-Fb-H Schmetterlingsventile sind für den Einsatz als Absperr- oder Regelventile zur Durchflussregelung in Heizungsanlagen, Wasserversorgungsanlagen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Industriezweigen konzipiert.

Das Pneumatikventil Elephant 4V320-10 220V wird verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerwirkung zu starten oder zu stoppen.

Der Elephant MON manuelle Doppelumdrehungsantrieb mit Schneckengetriebe und HDM-Reduziergetriebe ermöglicht die manuelle Einstellung der erforderlichen Positionierung des Absperrventils durch eine Vierteldrehung und dient als Alternative zu pneumatischen, elektrischen oder hydraulischen Vierteldrehungsantrieben. Geeignet für den Innen- und Außenbereich. Das modulare Design der manuellen Übersteuerung ist darauf ausgelegt, die effizienteste und effektivste Lösung für das gesamte Spektrum der manuellen Übersteuerungsanwendungen zu bieten.

Technische Parameter Drehscheiben-Absperrklappen WBV3232V-2W-Fb-H, Edelstahl 316L, Dichtung - VITON

Abmessungen und Maße von Butterfly-Ventilen Elephant WBV3232V-2W-Fb-H, Edelstahl 316L, Dichtung - VITON

Skizze von Drehscheiben-Absperrklappen Elephant WBV3232V-2W-Fb-H, Edelstahl 316L, Dichtung - VITON

Tabelle der Teile und Materialien für Schmetterlings-Scheibenschieberventile Elephant WBV3232V-2W-Fb-H, Edelstahl 316L, Dichtung - VITON

Technische Parameter des Pneumatikventils Elephant 4V320-10 220V

Name	Wert
Art des Pneumatikventils	Spulentyp
Modell des pneumatischen Ventils	4V320-10 220 V
Betriebsdruck, bar	1,5 ÷ 1,8
Versorgungsspannung, V	220 V
Betätigungsfrequenz, Zyklen/Sek	5





Technische Parameter der Handräder Elephant MON

Name	Wert
Montagemethode	Horizontal/Vertikal
Schutzart, IP	67
Verbindungstyp	ISO 5211





Teile- und Materialtabelle für Handrad Elephant MON

Nr.	Name	Material
1	Stiel für die Installation des Pneumatikaktuators	Stahl 45
2	O-Ring	EPDM
3	Haltefeder	Federstahl
4	Obere Endkappe	Aluminiumlegierung
5	Schrauben	Stahl 304
6	Haltebügel (Hauptglied)	Stahl 304
7	Gehäuse	Aluminiumlegierung
8	O-Ring	EPDM
9	Getriebe	Sphäroguss QT50
10	Adapterkupplung	Sphäroguss QT40
11	Getriebeschaft	Sphäroguss QT40

Skizze der Teile und Materialien des Handrads Elephant MON

Hauptparameter der Luftbehandlungseinheit Elephant AFC2000

Name	Wert
Betriebsdruck, bar	8
Maximaler Druck, bar	10
Einstellbarer Druckbereich, bar	0,5 ÷ 9
Berstdruck, bar	15
Luftanschluss	1/4"
Betriebstemperatur, °C	-5 bis +60
Gefilterte Partikelgröße, µm	40
Ölviskosität	ISO VG 32
Gewicht, kg	0.395
Packungsinhalt	Filter-Wasserabscheider, Druckregler, Schmiergerät, Halterung

Skizze des BPV Elephant AFC2000
