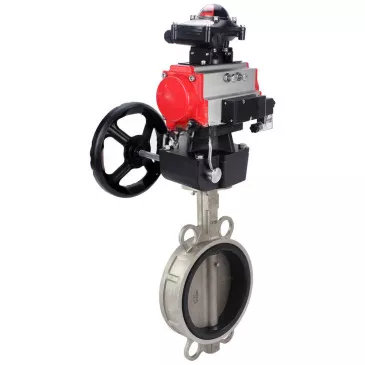

Wasser-Schmetterlingsventil Elephant WBV3232V-2W-Fb-H, Edelstahl 316L, Dichtung - VITON, mit pneumatischem Antrieb PA-DA, mit pneumatischem Verteiler 4V320-10 220V, LSU APL-210N, manuelle Übersteuerung MON

Elephant WBV3232V-2W-Fb-H Schmetterlingsventile sind für den Einsatz als Absperr- oder Regelventile zur Durchflussregelung in Heizungsanlagen, Wasserversorgungsanlagen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Industriezweigen konzipiert.

Das Pneumatikventil Elephant 4V320-10 220V wird verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerwirkung zu starten oder zu stoppen.

Die Elephant APL-210N Endschalter-Einheit ist ein elektrotechnisches Gerät, das dazu dient, den Arbeitskreis zu öffnen und zu schließen sowie die Positionen des Absperrkörpers von Rohrleitungsventilen zu visualisieren. In einem versiegelten Gehäuse befinden sich in der Regel zwei mechanische Schalter, die für Spannungen bis zu 250 V ausgelegt sind, welche die Position des Betätigerstabs überwachen und Extrempositionen signalisieren. Sie sind auf der Oberseite der Betätigeroberfläche montiert. Im oberen Teil der Endschalter-Einheit befindet sich eine zweifarbige visuelle Indikator-Halbkugel. Wenn das angeschlossene Rohrleitungselement geschlossen ist, ist nur der rote Teil der Halbkugel mit der Aufschrift GESCHLOSSEN sichtbar; ist es geöffnet, ist nur der gelbe Teil mit der Aufschrift OFFEN sichtbar. Dieser visuelle Indikator ist aus der Ferne gut sichtbar, was die Inspektion der Ausrüstung vereinfacht, und der Farbunterschied zwischen offener und geschlossener Position verringert die Wahrscheinlichkeit einer Fehlinterpretation der Informationen. Dank der Verwendung des BCV wird es möglich, Informationen über die Position von Rohrleitungsventilen (offen/geschlossen) an automatisierte Steuerungssysteme zu übertragen, was die Zuverlässigkeit des Gesamtsystems erhöht und die Diagnose im Fehlerfall vereinfacht.

Der Elephant MON manuelle Doppelumdrehungsantrieb mit Schneckengetriebe und HDM-Reduziergetriebe ermöglicht die manuelle Einstellung der erforderlichen Positionierung des Absperrventils durch eine Vierteldrehung und dient als Alternative zu pneumatischen, elektrischen oder hydraulischen Vierteldrehungsantrieben. Geeignet für den Innen- und Außenbereich. Das modulare Design der manuellen Übersteuerung ist darauf ausgelegt, die effizienteste und effektivste Lösung für das gesamte Spektrum der manuellen Übersteuerungsanwendungen zu bieten.

Technische Parameter Drehscheiben-Absperrklappen WBV3232V-2W-Fb-H, Edelstahl 316L, Dichtung - VITON

Abmessungen und Maße von Butterfly-Ventilen Elephant WBV3232V-2W-Fb-H, Edelstahl 316L, Dichtung - VITON

Skizze von Drehscheiben-Absperrklappen Elephant WBV3232V-2W-Fb-H, Edelstahl 316L, Dichtung - VITON

Tabelle der Teile und Materialien für Schmetterlings-Scheibenschieberventile Elephant WBV3232V-2W-Fb-H, Edelstahl 316L, Dichtung - VITON

Technische Parameter des Pneumatikventils Elephant 4V320-08 220V

Name	Wert
Art des Pneumatikventils	Spulentyp
Modell des pneumatischen Ventils	4V320-08 220 V
Betriebsdruck, bar	1,5 ÷ 1,8
Versorgungsspannung, V	220 V
Betätigungsfrequenz, Zyklen/Sek	5





Technische Parameter des Endschalterelements Elephant APL-210N

Name	Wert
Grenztastergehäuse Modell	APL-210N
Lebensdauer, Jahre	10





Teile- und Materialtabelle für Elephant APL-210N Endschalter-Einheit

Nr.	Teilename	Material
1	Körper	Aluminiumguss
2	Blinkerkappe	Polyester-Kunststoff
3	3D-Anzeige	ABS-Kunststoff
4	Nocken	Polyester-Kunststoff
5	Frühling	Edelstahl
6	Schrauben	Edelstahl
7	Dichtringe	NBR
8	Buchse	Bronze
9	Erdungsklemme	Edelstahl
10	Welle	Edelstahl





Technische Parameter der Handräder Elephant MON

Name	Wert
Montagemethode	Horizontal/Vertikal
Schutzart, IP	67
Verbindungstyp	ISO 5211





Teile- und Materialtabelle für Handrad Elephant MON

Nr.	Name	Material
1	Stiel für die Installation des Pneumatikaktuators	Stahl 45
2	O-Ring	EPDM
3	Haltefeder	Federstahl
4	Obere Endkappe	Aluminiumlegierung
5	Schrauben	Stahl 304
6	Haltebügel (Hauptglied)	Stahl 304
7	Gehäuse	Aluminiumlegierung
8	O-Ring	EPDM
9	Getriebe	Sphäroguss QT50
10	Adapterkupplung	Sphäroguss QT40
11	Getriebeschaft	Sphäroguss QT40

Skizze der Teile und Materialien des Handrads Elephant MON
