Wasser-Drosselklappe Elephant WBV3432E-2W-Fb Gehäusematerial - Kohlens – Valve Elephant
Elephant  |  SKU: D050-38713

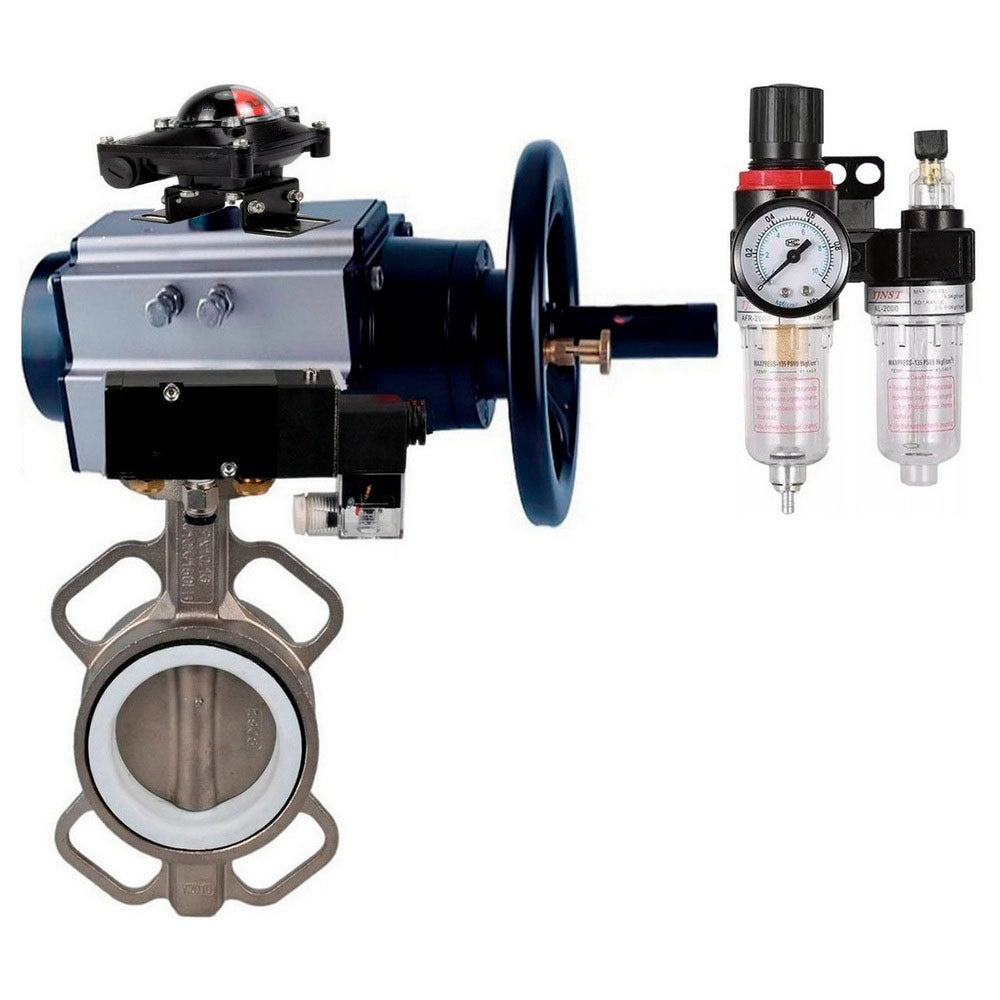

Wasser-Drosselklappe Elephant WBV3432E-2W-Fb Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Edelstahl AISI 316L/1.4404, Dichtung - EPDM mit pneumatischem Antrieb doppeltwirkend PA-DA-105-1, pneumatischem Verteiler 4M310-08, Endschalter APL-510N-EX

€507,01
inkl. MwSt. Versand wird beim Checkout berechnet.

Wasser-Drosselklappe Elephant WBV3432E-2W-Fb Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Edelstahl AISI 316L/1.4404, Dichtung - EPDM mit pneumatischem Antrieb doppeltwirkend PA-DA-105-1, pneumatischem Verteiler 4M310-08, Endschalter APL-510N-EX - DN150 / 16 bar / 24 V ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Butterfly valves are designed to be used as shut-off or control valves for managing flows in heating systems, water supply systems, and technological processes in the food, chemical, oil and gas, pulp and paper, and other industries.
The reducer allows manual positioning of the shut-off element at a quarter turn, serving as an alternative to pneumatic, electric, or hydraulic quarter-turn actuators.



Technical parameters water butterfly valve Elephant WBV3432E-2W-Fb body material - Carbon steel, disk material - Stainless steel AISI 316L/1.4404, seal - EPDM with pneumatic actuator double acting PA-DA-105-1, pneumatic distributor 4M310-08, limit switch APL-510N-EX, water:

Name Value
Working pressure, bar 16
Application Water supply, heat supply
Pipeline connection Interflanged
Gate type Rotary disk
Control type Pneumatic actuator
Country of manufacture China





Dimensions and installation dimensions water butterfly valve Elephant WBV3432E-2W-Fb body material - Carbon steel, disk material - Stainless steel AISI 316L/1.4404, seal - EPDM with pneumatic actuator double acting PA-DA-105-1, pneumatic distributor 4M310-08, limit switch APL-510N-EX, water:

Model A, mm B, mm A1, mm W, mm I, mm C, mm
DN150 225 140 495 200 162 139





Technical parameters of Elephant PA-DA-105-1 pneumatic actuator:

Name Value
Design Double action
Nominal torque, Nm 202
Angle of rotation of the actuator 90°
Working pressure, bar 8
Operating medium Filtered compressed air or non-aggressive gases, oils





Dimensions and dimensions of Elephant PA-DA-105-1 pneumatic actuator:

A, mm 495
A1, mm 461.5
B, mm 133
C, mm 109.5
D, mm 153
E, mm 57.5
F, mm 64
G, mm 26
H, mm 80
I, mm 30
N, mm 22
W, mm 200
J, mm 102
K, mm 70
L, mm М10х16
M, mm М8х13
O, mm 4
P, mm 4
S, mm M6
T, mm 24
U, mm 32





Parts and materials table of Elephant PA-DA-105-1 pneumatic actuator:

№ Name Material
1 Indicator screw ABS (plastic)
2 Position indicator ABS (plastic)
3 Spring clip Stainless steel 304
4 Washer Stainless steel 304
5 Outer washer Engineering plastic
6 Adjustment screw Stainless steel 304
7 Nut Stainless steel 304
8 Washer Stainless steel 304
9 Body Extruded aluminum
10 Piston Aluminum, die casting
11 Piston O-ring NBR
12 Bearing group Engineering plastic
13 End cap O-ring NBR
14 End cap Cast aluminum, coated with polyester paint
15 Fixing screw Stainless steel 304
16 Washer inner Engineering plastic
17 O-ring NBR
18 Bearing Engineering plastic
19 Retainer Alloy steel
20 Gear Alloy steel
21 Bearing Engineering plastic
22 O-ring NBR





Parameters of pneumatic valve 4m310-08 220v:

Name Value
Type of pneumatic valve Spool valve
Working pressure, bar 1.5 ÷ 1.8
Supply voltage, V 220 V
Total power, V-A 4.5
Control Two-way electromagnetic
Response frequency, cycle/sec 5





Main technical characteristics of Elephant APL-510N-EX limit switch unit:

Cable glands 2 x NPT3/4"
Protection degree of enclosure, IP 67
Nominal voltage, V 250
Approved ambient temperature, °С from -40 to +80
Service life, years 10





Dimensions and dimensions of Elephant APL-510N-EX limit switch unit:

H, mm L, mm B, mm D, mm D1, mm M, mm
77 112 88 10 5 20х1.5





Technical parameters of Elephant AFC2000 air treatment unit:

Name Value
Working pressure, bar 8
Adjustable pressure range, bar 0.5 ÷ 9
Filterable particle size, µm 40 µm
Weight, kg 0.395



Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Kohlenstoffstahl
  • Verbindungstyp
    Kompaktflansch
  • Steuerungstyp
    pneumatischer Antrieb
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM
  • Disc material
    Edelstahl AISI 316L/1.4404
  • Spannung
    110/220 V
  • Ventilrückmeldung
    Endschalter
  • Explosionsgeschützt
    Ja
  • Pneumatischer Antrieb
    Doppeltwirkend
  • Manuelle Übersteuerung
    Ja
  • Endschalter
    Ja
