Elephant  |  SKU: D050-34015

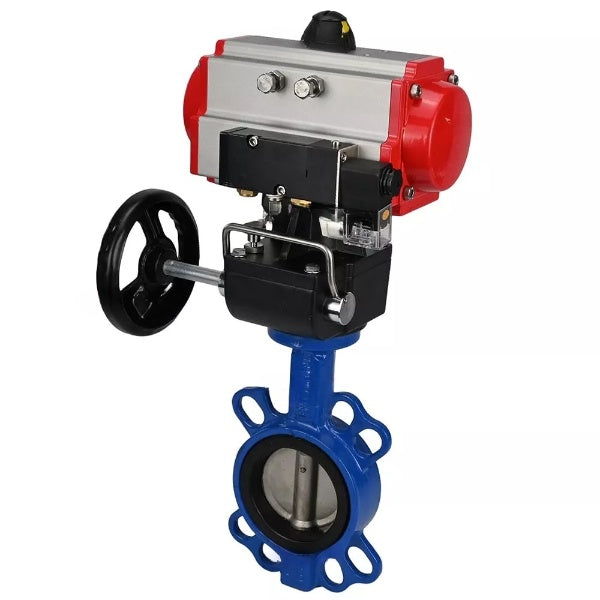

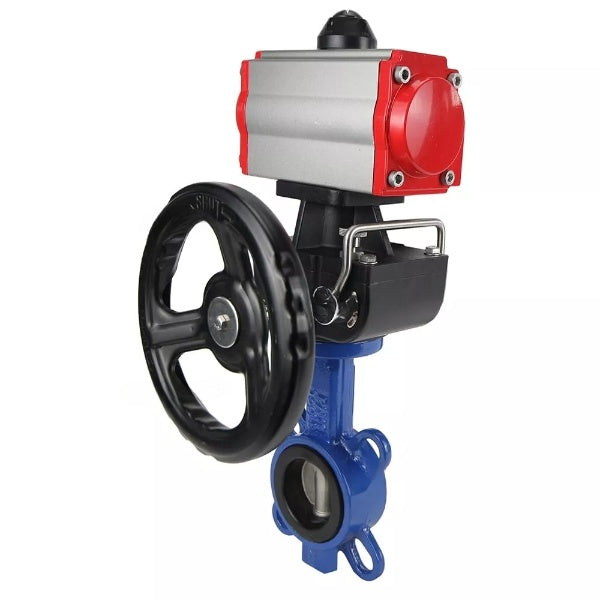

Wasser-Schmetterlingsventil Elephant WBV3432N-2W-Fb-H, Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-08 220V, Handrad MON

€376,38
inkl. MwSt. Versand wird beim Checkout berechnet.

Wasser-Schmetterlingsventil Elephant WBV3432N-2W-Fb-H, Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-08 220V, Handrad MON - DN100 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Absperrklappenventil ist für den Einsatz als Absperr- oder Regelventil zur Durchflussregelung in Wärmelieferungssystemen, Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert.

Pneumatische doppeltwirkende Drehaktuatoren PA-DAXXX und pneumatische Drehaktuatoren mit Rückstellfeder PA-SA-XXX sind für die Automatisierung von industriellen Ventilsteuerungsprozessen mit einem maximalen Drehmoment von bis zu 2128 Nm ausgelegt.

Das pneumatische Ventil wird verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerungsaktion zu starten oder zu stoppen.

Der HDM-Schneckengetriebe-Hand-Doppelumdrehungsantrieb mit Untersetzungsgetriebe ermöglicht die manuelle Einstellung der erforderlichen Positionierung des Absperrventils durch eine Vierteldrehung und dient als Alternative zu pneumatischen, elektrischen oder hydraulischen Vierteldrehungsantrieben. Geeignet für den Innen- und Außenbereich. Das modulare Design der manuellen Übersteuerung ist darauf ausgelegt, die effizienteste und effektivste Lösung für das gesamte Spektrum der manuellen Übersteuerungsanwendungen zu bieten.





Technische Parameter des Water Butterfly Valve Elephant WBV3432N-2W-Fb-H, Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-08 220V, Handrad MON:

Nennweite DN, mm 40 - 300
Nenn­druck PN, bar 16
Durchflussrichtung doppelseitig
Arbeitstemperatur des Mediums t, ⁰C -20 bis +85 für NBR
-20 bis +120 für EPDM
-10 bis +180 für PTFE
Umgebungstemperatur t, ⁰C -40 bis +120
Arbeitsmedium EPDM: Kalt- und Warmwasser, Luft ohne Verunreinigungen von Öl und Fett, andere medienneutral zum Material
PTFE: Wasser, Alkalien, Säuren, Lösungsmittel und Oxidationsmittel
NBR: Wasser, Mineralöle, Kohlenwasserstoffe,
Öle, Fette
Verbindung zur Pipeline Zwischenflansch

Absperrklappen WBV3432N-2W-Fb-H, Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-08 220V, Handrad MON





Abmessungen und Maße von Absperrklappen Elephant WBV3432N-2W-Fb-H, Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-08 220V, Handrad MON:

DN B, mm ØC, mm L, mm H2, mm E, mm B1, mm C, mm
40 56 110 33 110 26 108 44
50 76 125 45 162 26 125 44
65 89 145 48 175 26 125 44
80 95 160 49 181 26 152 62.5
100 114 180 55 200 26 152 62.5
125 127 210 58 213 26 152 62.5
150 140 240 59 225 26 189 70
200 177 295 64 260 36 210 70
250 203 355 70 292 36 268 94
300 242 410 80 337 36 268 94

Skizze Schmetterlingsventile WBV3432N-2W-Fb-H, Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-08 220V, Handrad MON





Materialien von Schmetterlingsventilen Elephant WBV3432N-2W-Fb-H, Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-08 220V, Handrad MON:

Nr. Name Material
1 Körper Kohlenstoffstahl WCB
2 Manschette NBR
3 Scheibe Edelstahl AISI 316L
4 Stängel Edelstahl AISI 316L
5 Zucht Edelstahl AISI 316L
6 Ärmel PTFE
7 O-Ring NBR (Nitril)
8 Platte Kohlenstoffstahl

Skizze der Teile und Materialien Schmetterlingsventile WBV3432N-2W-Fb-H, Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-08 220V, Handrad MON





Technische Daten der PA-DA Pneumatikaktuatoren:

Design Doppelwirkung
Nenn­druck PN, bar 12
Arbeitsdruck, bar 2...8
Arbeitsmedium Gefilterte Druckluft oder nicht aggressive Gase, Öle
Maximaler Partikeldurchmesser weniger als 30 µm2
Betriebstemperatur t, ⁰C - 20 bis +80 - 40 bis +80 (Niedertemperaturversion) - 20 bis +160 (in trockener Luft)
Einstellbereich ± 5 ° für die Rotation bei 0 ° und 90 °
Manuelle Übersteuerung Ist
Positionsanzeige offen/geschlossen
Betriebsumgebung innen und außen. (Alle internen und externen Teile sind korrosionsgeschützt beschichtet)


PA-DA pneumatischer Antrieb





PA-DA pneumatischer Antriebskomponenten-Materialien:

Nr. Name Material
1 Gehäuse extrudiertes Aluminium
2 Seitenstecker Aluminiumguss
3 Gang Edelstahl
4 Kolben Stahl/Aluminium
5 Stecker Edelstahl
6 Kolbenring NBR
7 Federn Federstahl
8 Kolbenlager technischer Kunststoff
9 Kolbenring NBR
10 Stecker NBR
11 Druckring technischer Kunststoff
12 Ring technischer Kunststoff
13 Waschmaschine Edelstahl
14 Federklammer Edelstahl
15 Indikator Plastik
16 Blinkergehäuse Plastik
17 Lager technischer Kunststoff
18 Nocken Stahl
19 Lager NBR
20 Lager technischer Kunststoff
21 Lager technischer Kunststoff
22 Dichtungsring NBR
23 Dichtungsring NBR
24 Lager Edelstahl
25 Einstellmutter Edelstahl
26 Einstellschraube Edelstahl
27 Ärmel Aluminium
Teile- und Materialskizze des PA-DA Pneumatikaktuators





Technische Parameter des Pneumatikventils 4V320-08 220V:

Name Bedeutung
Art des Pneumatikventils Schieberventil
Arbeitsdruck, bar 1,5 ÷ 1,8
Versorgungsspannung, V 220 V
Gesamtleistung, Va 4.5
Kontrolle beidseitig elektromagnetisch
Betriebsfrequenz, Zyklen/Sek 5

Pneumatisches Ventil 4V320-08 220V





Abmessungen und Maße des Pneumatikventils 4V320-08 220V:

Pneumatisches Ventilmodell 4V320-08
A, mm 71.9
B, mm 45
C, mm 94.4
D, mm 27
E, mm 69
F, mm 40
Ich, mm 24
K, mm 40
L, mm 188.8
M, mm 69.4
N, mm 50
O, mm 82.4
P, mm 24
S, mm 20
T, mm 6.5
U, mm 2.4
V, mm 4
Hmm 82.4

Skizze der Abmessungen und Maße des Pneumatikventils 4V320-08 220V





Technische Parameter des Handrads MON:

Name Wert
Klimaversion U,UHL,T,OM
Schutzart, IP 67
Anschlussart ISO 5211
Manueller Doppler MON





Abmessungen und Maße des Handrads MON:

Modell MON1-250-T26-ISO MON2-450-T28-ISO MON3-700-T38-ISO MON4-1200-T54-ISO
b1, mm 14 17 22 27
N, mm 22 22 28 32
b2, mm 14 17 22 27
M, mm 16 18 22 30
D1, mm Ø50 Ø70 Ø102 Ø102
4-M1, mm 4-M6 4-M8 4-M10 4-M10
D2, mm Ø70 Ø102 Ø125 Ø125
4-M2, mm 4-M8 4-M10 4-M12 4-M12
E, mm 70x70 95x95 114x114 129x129
D3, mm Ø50 Ø70 Ø102 Ø125
4-Ø1, mm 4-Ø6,5 4-Ø8,5 4-Ø10,5 4-Ø12,5
D4, mm Ø70 Ø102 Ø125 Ø140
4-Ø2, mm 4-Ø8,5 4-Ø10,5 4-Ø12,5 4-Ø16,5
A, mm 90 125 140 188.5
B, mm 55 64 71 93
ØC, mm Ø88 Ø110 Ø129 Ø174
F, mm 115 135 166 202
T, mm 44 62.5 70 94
Y, mm 145 178 212 280
Hmm 120 133 180 195
S, mm 53 56.5 68.7 84
K, mm 10 13 12.5 15
Ø Handrad, mm 180 200 280 320
Skizze der Abmessungen und Maße des MON-Handrads MON





MON Handradmaterialien:

Nr. Name Material
1 Stiel zur Montage des Pneumatikaktuators Stahl 45
2 Dichtungsring EPDM
3 Befestigungsfeder Federstahl
4 Obere Abschlussabdeckung Aluminiumlegierung
5 Schrauben Stahl 304
6 Sperrhalterung (Hauptstange) Stahl 304
7 Gehäuse Aluminiumlegierung
8 Dichtungsring EPDM
9 Getriebe Gusseisen BCh50
10 Übergangskupplung Gusseisen BCh40
11 Getriebeschaft Gusseisen BCh40

Materialien des Handrads

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Kohlenstoffstahl
  • Maximal zulässige Temperatur
    85 °C
  • Verbindungstyp
    kompakt geflanscht
  • Steuerungstyp
    Pneumatischer Antrieb
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    NBR
  • Beschichtungstyp
    unbeschichtet
  • Disc material
    Edelstahl AISI 316L
  • Drehmoment
    59 Nm
  • Manuelle Übersteuerung
    Handrad
  • Endschalter
    NEIN
  • Feedback sensor
    NEIN
  • Versorgungsspannung
    220 V
  • Typ des pneumatischen Antriebs
    Doppelwirkung
  • Drehwinkel
    90°

Bewertungen (0)

Dokumentation
nullPneumatic valve ELEPHANT 4V320-8 or 10 AC220V
nullButterfly valve Elephant WBVx32x-2W-Fb-H DN40-300 16 bar
nullHandwheel ELEPHANT MONx-x-x-ISO for pneumatic actuators and quarter-turn valves
nullPneumatic rotary actuator ELEPHANT PA-x-x double-acting and with return springs
