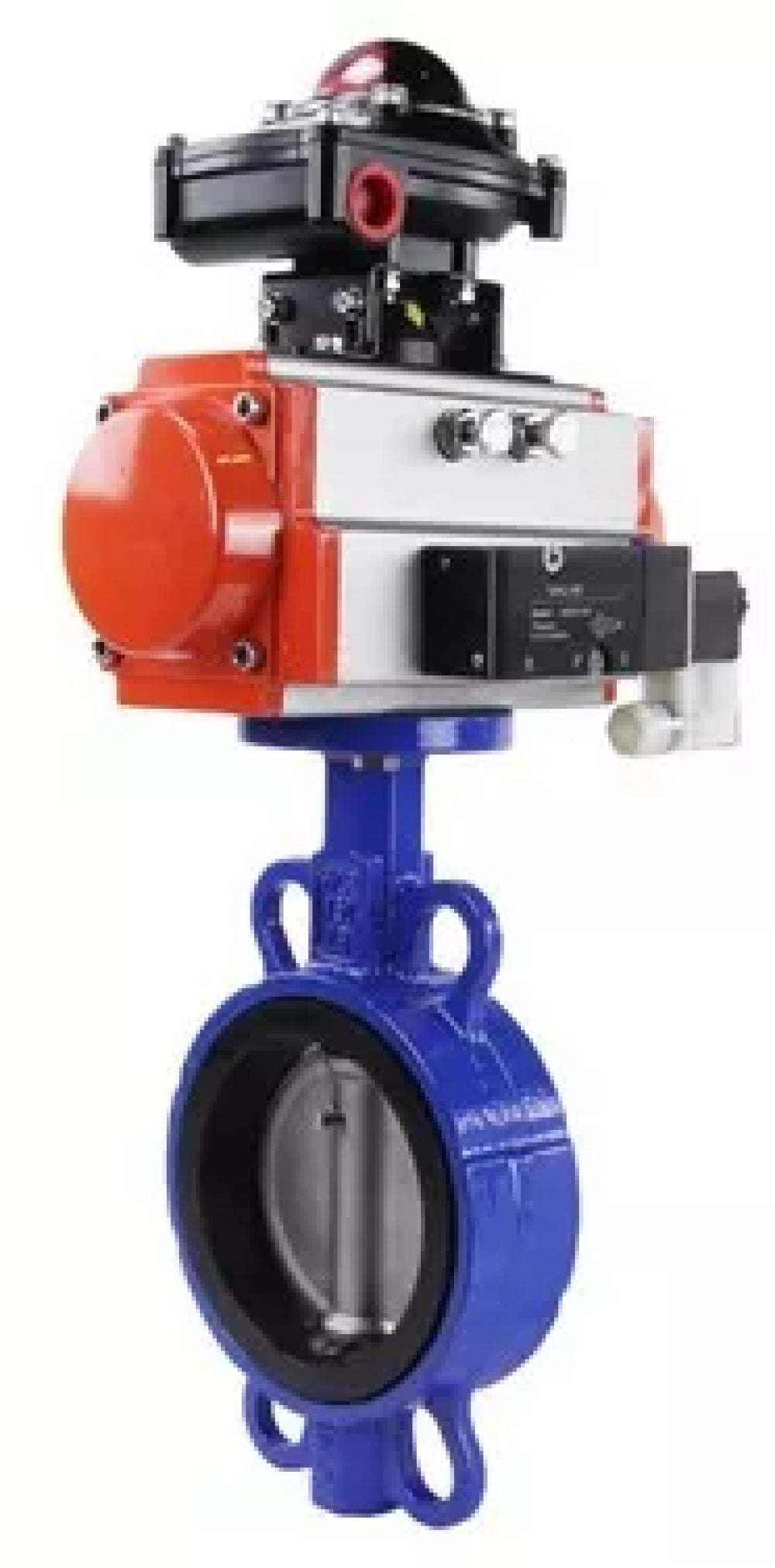

Wasser-Schmetterlingsventil Elephant WBV3432N-2W-Fb-H, Gehäusematerial – Valve Elephant
Elephant  |  SKU: D050-36778

Wasser-Schmetterlingsventil Elephant WBV3432N-2W-Fb-H, Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4V320-10 220V, LSU APL-510N-EX

€311,57
inkl. MwSt. Versand wird beim Checkout berechnet.

Wasser-Schmetterlingsventil Elephant WBV3432N-2W-Fb-H, Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4V320-10 220V, LSU APL-510N-EX - DN40 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Schmetterlingsventil Modell WBV3432N-2W-Fb PA-SA 4V320-10 AC220V APL-510N-EX 4V320-10 220V ist für den Einsatz als Absperr- oder Regelventil zur Steuerung von Durchflüssen in Heizungsanlagen, Wasserversorgung, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert.

PA-SA Pneumatikaktuatoren sind für die Automatisierung des Steuerungsprozesses von industriellen Absperrventilen - Schiebern, Kugelhähnen - konzipiert. Pneumatikaktuatoren sind sowohl für den Innen- als auch für den Außenbereich ausgelegt. Alle internen und externen Teile sind korrosionsbeständig beschichtet.

Pneumatische Antriebe 4V320-10 220 V werden zur Steuerung in pneumatischen Systemen mit NAMUR-Andockfläche verwendet, zur Montage der Antriebe durch Durchgangslöcher im Gehäuse.

Die APL-510N-EX Endschalterbox ist ein elektrisches Gerät, das dazu dient, den Arbeitskreis zu öffnen und zu schließen sowie die Positionen des Absperrkörpers von Rohrleitungsventilen zu visualisieren. In einem abgedichteten Gehäuse befinden sich in der Regel zwei mechanische Schalter, die für eine Spannung bis zu 250 V ausgelegt sind, die die Position des Stellantriebs überwachen und in den Endstellungen signalisieren. Sie sind auf der Oberseite der Antriebsfläche montiert. Im oberen Teil der Endschaltereinheit befindet sich eine zweifarbige visuelle Indikator-Halbkugel. Wenn das angeschlossene Rohrarmatur geschlossen ist, ist nur der rote Teil der Halbkugel mit der Aufschrift CLOSED sichtbar; wenn es geöffnet ist, ist nur der gelbe Teil mit der Aufschrift OPEN sichtbar. Dieser visuelle Indikator ist aus der Ferne gut sichtbar, was die Inspektion der Ausrüstung vereinfacht, und der Farbunterschied zwischen der offenen und geschlossenen Position verringert die Wahrscheinlichkeit einer Fehlinterpretation der Informationen. Durch die Verwendung der BCV ist es möglich, Informationen über die Position von Rohrleitungsventilen (offen/geschlossen) an automatisierte Steuerungssysteme zu übertragen, was die Zuverlässigkeit des Systems als Ganzes erhöht und die Diagnose im Falle einer Fehlererkennung vereinfacht.





Technische Parameter des Water Butterfly Valve Elephant WBV3432N-2W-Fb-H, Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4V320-10 220V, LSU APL-510N-EX:

Nennweite DN, mm 40 - 300
Nenn­druck PN, bar 16
Durchflussrichtung doppelseitig
Arbeitstemperatur des Mediums t, ⁰C -20 bis +85 für NBR
-20 bis +120 für EPDM
-10 bis +180 für PTFE
Umgebungstemperatur t, ⁰C -40 bis +120
Arbeitsmedium EPDM: Kalt- und Warmwasser, Luft ohne Verunreinigungen von Öl und Fett, andere medienneutral zum Material
PTFE: Wasser, Alkalien, Säuren, Lösungsmittel und Oxidationsmittel
NBR: Wasser, Mineralöle, Kohlenwasserstoffe,
Öle, Fette
Verbindung zur Pipeline Zwischenflansch

Absperrklappen WBV3432N-2W-Fb-H, Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4V320-10 220V, LSU APL-510N-EX





Abmessungen und Maße von Absperrklappen Elephant WBV3432N-2W-Fb-H, Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4V320-10 220V, LSU APL-510N-EX:

DN A, mm B, mm C, mm E, mm G, mm F, mm L, mm M, mm
40 340.4 56 109 153 101 170 33 121.4
50 392.4 76 109 153 101 170 45 121.4
65 430.4 89 134 279 119 188 48 121.4
80 436.4 95 134 279 119 188 49 121.4
100 455.4 114 134 279 119 188 55 121.4
125 491.4 127 157 308 137.5 206,5 58 121.4
150 503.4 140 157 308 137.5 206,5 59 121.4
200 580.4 177 199 465 175 244 64 121.4
250 670.4 203 257 542 226 295 70 121.4
300 715.4 242 257 542 226 295 80 121.4

Skizze Schmetterlingsventile WBV3432N-2W-Fb-H, Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4V320-10 220V, LSU APL-510N-EX





Materialien von Schmetterlingsventilen Elephant WBV3432N-2W-Fb-H, Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4V320-10 220V, LSU APL-510N-EX:

Nr. Name Material
1 Körper Kohlenstoffstahl WCB
2 Manschette NBR
3 Scheibe Edelstahl AISI 316L
4 Stängel Edelstahl AISI 316L
5 Zucht Edelstahl AISI 316L
6 Ärmel PTFE
7 O-Ring NBR (Nitril)
8 Platte Kohlenstoffstahl

Skizze der Teile und Materialien Absperrklappen WBV3432N-2W-Fb-H, Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4V320-10 220V, LSU APL-510N-EX





Technische Daten der SA Pneumatikaktuatoren

Design mit Rückholfedern
Nenn­druck PN, bar 12
Arbeitsdruck, bar 2...8
Arbeitsmedium Gefilterte Druckluft oder nicht aggressive Gase, Öle
Maximaler Partikeldurchmesser weniger als 30 µm2
Betriebstemperatur t, ⁰C - 20 bis +80 - 40 bis +80 (Niedertemperaturversion) - 20 bis +160 (in trockener Luft)
Einstellbereich ± 5 ° für die Rotation bei 0 ° und 90 °
Manuelle Übersteuerung Ist
Positionsanzeige offen/geschlossen
Betriebsumgebung innen und außen. (Alle internen und externen Teile sind korrosionsgeschützt beschichtet)





Materialien der SA Pneumatikaktuatorenteile:

Nr. Name Material
1 Gehäuse extrudiertes Aluminium
2 Seitenstecker Aluminiumguss
3 Gang Edelstahl
4 Kolben Stahl/Aluminium
5 Stecker Edelstahl
6 Kolbenring NBR
7 Federn Federstahl
8 Kolbenlager technischer Kunststoff
9 Kolbenring NBR
10 Stecker NBR
11 Druckring technischer Kunststoff
12 Ring technischer Kunststoff
13 Waschmaschine Edelstahl
14 Federklammer Edelstahl
15 Indikator Plastik
16 Blinkergehäuse Plastik
17 Lager technischer Kunststoff
18 Nocken Stahl
19 Lager NBR
20 Lager technischer Kunststoff
21 Lager technischer Kunststoff
22 Dichtungsring NBR
23 Dichtungsring NBR
24 Lager Edelstahl
25 Einstellmutter Edelstahl
26 Einstellschraube Edelstahl
27 Ärmel Aluminium

Materialskizze des SA Pneumatikaktuators





Technische Parameter des Pneumatikventils 4V320-10 220V:

Name Bedeutung
Art des Pneumatikventils Schieberventil
Arbeitsdruck, bar 1,5 ÷ 1,8
Versorgungsspannung, V 220 V
Gesamtleistung, Va 4.5
Kontrolle beidseitig elektromagnetisch
Betriebsfrequenz, Zyklen/Sek 5

Pneumatisches Ventil 4V320-10 220V





Abmessungen und Maße des Pneumatikventils 4V320-10 220V:

Pneumatisches Ventilmodell 4V320-10
A, mm 71.9
B, mm 45
C, mm 94.4
D, mm 27
E, mm 69
F, mm 40
Ich, mm 24
K, mm 40
L, mm 188.8
M, mm 69.4
N, mm 50
O, mm 82.4
P, mm 24
S, mm 20
T, mm 6.5
U, mm 2.4
V, mm 4
Hmm 82.4

Skizze der Abmessungen und Maße des Pneumatikventils 4V320-10 220V





Eigenschaften der Endschaltereinheit APL-510N-EX:

Parameter Bedeutung
Gehäuse allwetter IP67/ NEMA4 4X,7,9
explosionsgeschützt E EX d IIC T6
Kompatible Geräte Vierteldrehungs-Pneumatikaktuatoren;
- alle Aktuatoren mit einer Wellenrotation um 90
Voller Drehwinkel 90°
Kabelverschraubungen 2 x NPT 3/4"
Elektrischer Anschluss Schraubklemmen 8 Punkte (0,08 - 2,5) mm2
Gewinde der Kabelverschraubung 2 x NPT 3/4"
Art des visuellen Indikators zweifarbige Hemisphäre: OPEN (Offen) - gelb CLOSED (Geschlossen) - rot
Schalter/Sensoren zwei mechanische Schalter zwei Näherungssensoren
Nennspannung, V 250
Nennstrom, A 16
Zulässige Umgebungstemperatur, °C -20 bis +66
Durchschnittliche Lebensdauer, Zyklen 10 000 000
Gewicht, kg 1.8

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Kohlenstoffstahl
  • Maximal zulässige Temperatur
    85 °C
  • Verbindungstyp
    kompakt geflanscht
  • Steuerungstyp
    Pneumatischer Antrieb
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    NBR
  • Disc material
    Edelstahl AISI 316L
  • Explosionsgeschützt
    Ja
  • Drehmoment
    20 Nm
  • Manuelle Übersteuerung
    NEIN
  • Endschalter
    Ja
  • Feedback sensor
    Endschalter
  • Versorgungsspannung
    220 V
  • Typ des pneumatischen Antriebs
    mit Rückholfedern
  • Drehwinkel
    90°

Bewertungen (0)

Dokumentation
nullLimit switch unit ELEPHANT APL-510N EX explosion-proof
nullPneumatic valve ELEPHANT 4V320-8 or 10 AC220V
nullButterfly valve Elephant WBVx32x-2W-Fb-H DN40-300 16 bar
nullPneumatic rotary actuator ELEPHANT PA-x-x double-acting and with return springs
