Wasser-Schmetterlingsventil Elephant WBV3432P-2W-Fb-H Du40-125 Ru16, G – Valve Elephant
Elephant  |  SKU: D050-62122

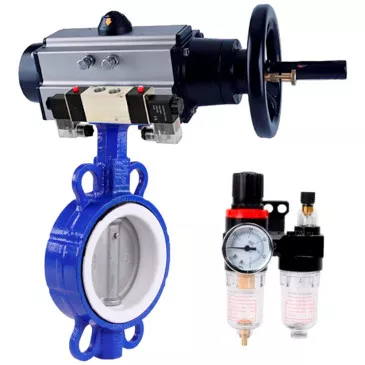

Wasser-Schmetterlingsventil Elephant WBV3432P-2W-Fb-H Du40-125 Ru16, Gehäuse - Kohlenstoffstahl WCB, Scheibe - Edelstahl 316L, Dichtung - PTFE, mit pneumatischem Antrieb PA-DA-105-1, mit pneumatischem Verteiler 4V320-08 220V, ATU AFC2000

€292,59
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Butterfly valves Elephant sind für den Einsatz als Absperr- oder Regelventile zur Durchflusssteuerung in Wärme- und Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert.
Das Pneumatikventil Elephant 4V320-08 220V wird verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerungsaktion zu starten oder zu stoppen.
Die Luftaufbereitungseinheit AFC2000 ist dafür ausgelegt, Druckluft von tropfender Feuchtigkeit und festen Partikeln zu reinigen, Kondensat zu entfernen, den Druck automatisch auf einem voreingestellten Niveau zu halten und Schmiermittel aus dem Tank im Druckluftstrom zu den Elementen des pneumatischen Systems mit einem weiten Durchsatzbereich von 500 Litern/Minute bis 10.000 Litern/Minute zuzuführen. Der Schmierstoffgeber fügt dem pneumatischen System Öl mit einer Viskosität von 32 mm²/s (=cSt) bei 40°C zur weiteren Schmierung von Steuerelementen wie Pneumatikzylindern und Pneumatikventilen hinzu.






Technische Parameter des Wasser-Schmetterlingsventils Elephant WBV3432P-2W-Fb-H Du40-125 Ru16, Gehäuse - Kohlenstoffstahl WCB, Scheibe - Edelstahl 316L, Dichtung - PTFE, mit pneumatischem Antrieb PA-DA-105-1, mit pneumatischem Verteiler 4V320-08 220V, ATU AFC2000:

Parameter

Wert

Nenn­druck PN, bar

16

Arbeitstemperatur des Mediums, °C

Aus -29 Zu 180

Verbindung zur Pipeline

Zwischenflansch

Ventiltyp

Drehscheibe

Art der Steuerung

Pneumatischer Antrieb

Herstellungsland

China


Abmessungen und Größen des Wasser-Schmetterlingsventils Elephant WBV3432P-2W-Fb-H Du40-125 Ru16, Gehäuse - Kohlenstoffstahl WCB, Scheibe - Edelstahl 316L, Dichtung - PTFE, mit pneumatischem Antrieb PA-DA-105-1, mit pneumatischem Verteiler 4V320-08 220V, ATU AFC2000:

DN, mm L, mm D, mm Hmm F, mm L1, mm X, mm Y, mm
40 33 71 166 153 495 88 162
50 45 73 238 153 495 88 162
65 48 85 264 153 495 88 162
80 49 100 276 153 495 88 162
100 55 131 314 153 495 88 162
125 58 155 340 153 495 88 162




Tabelle der Teile und Materialien des Wasser-Schmetterlingsventils Elephant WBV3432P-2W-Fb-H Du40-125 Ru16, Gehäuse - Kohlenstoffstahl WCB, Scheibe - Edelstahl 316L, Dichtung - PTFE, mit pneumatischem Antrieb PA-DA-105-1, mit pneumatischem Verteiler 4V320-08 220V, ATU AFC2000:

Nr.

Name

Material

1

Körper

Kohlenstoffstahl WCB

2

Dichtung

PTFE

3, 4, 5

Scheibe, Schaft, Bolzen

Stahl AISI316L

6

Buchse

PTFE

7

Dichtungsring

Nitril NBR

8

Platte

Kohlenstoffstahl





Technische Parameter des pneumatischen Antriebs PA-DA-105-1:

Typ des pneumatischen Antriebs doppeltwirkend
Steuerdruck, bar 2 ÷ 8
Betriebstemperatur, °C -20 bis +80
Visuelle Positionsanzeige offen / geschlossen
Manuelle Steuerung Handrad
Schwenkwinkel, ° 90 ± 5
Top-Verbindungsstandard NAMUR
Luftanschlussstandard NAMUR
Luftversorgungsanschlussgewinde G 1/4ʺ
ISO-Flanschtyp F07/F10
Schaftvierkant, mm 22x22
Gewicht, kg 9
Durchschnittliche Lebensdauer, Zyklen geschlossen/offen 300 000

Pneumatischer Antrieb PA-DA-105-1





Abmessungen und Maße des pneumatischen Stellantriebs PA-DA-105-1:

A, mm 495
A1, mm 461.5
B, mm 133
C, mm 109.5
D, mm 153
E, mm 57.5
F, mm 64
G, mm 26
Hmm 80
Ich, mm 30
N, mm 22
B, mm 200
J, mm 102
K, mm 70
L, mm M10x16
M, mm M8x13
O, mm 4
P, mm 4
S, mm M6
T, mm 24
U, mm 32

Skizze der Abmessungen und Maße des Pneumatikaktuators PA-DA-105-1





PA-DA-105-1 Luftantriebsteile und Materialtabelle:

Nr. Teilename Material
1 Blinkerschraube ABS (Kunststoff)
2 Positionsanzeige ABS (Kunststoff)
3 Federklammer Edelstahl 304
4 Waschmaschine Edelstahl 304
5 Externe Unterlegscheibe Technischer Kunststoff
6 Einstellschraube Edelstahl 304
7 Nuss Edelstahl 304
8 Waschmaschine Edelstahl 304
9 Körper Extrudierte Aluminiumlegierung
10 Kolben Druckguss-Aluminiumlegierung
11 Kolben-O-Ring NBR
12 Lagergruppe Technischer Kunststoff
13 O-Ring der Endkappe NBR
14 Endkappe Druckguss-Aluminiumlegierung mit Polyesterlack beschichtet
15 Befestigungsschraube Edelstahl 304
16 Innenscheibe Technischer Kunststoff
17 Dichtungsring NBR
18 Lager Technischer Kunststoff
19 Halter Legierter Stahl
20 Gang Legierter Stahl
21 Lager Technischer Kunststoff
22 Dichtungsring NBR

Teile- und Materialskizze des PA-DA-105-1 Pneumatikaktuators




Technische Parameter des Pneumatikventils Elephant 4V320-08 220V:

Parameter

Wert

Typ des pneumatischen Verteilers

Schieberventil

Modell des pneumatischen Verteilers

4V320-08 220 V

Betriebsdruck, bar

1,5 ÷ 1,8

Versorgungsspannung, V

220V

Betriebsfrequenz, Zyklen/Sek

5




Hauptparameter der Luftbehandlungseinheit Elephant AFC2000:

Parameter

Wert

Betriebsdruck, bar

8

Maximaldruck, bar

10

Einstellbarer Druckbereich, bar

0,5 ÷ 9

Berstdruck, bar

15

Luftanschluss

1/4"

Betriebstemperatur, °C

Von -5 bis +60

Größe der gefilterten Partikel, µm

40

Ölviskosität

ISO VG 32

Gewicht, kg

0.395

Set-Zusammensetzung

Filter-Feuchtigkeitsabscheider, Druckregler, Schmiergerät, Halterung




Pässe und Zertifikate

Datenblatt für Elephant DA/SA-xxx doppeltwirkenden pneumatischen Antrieb mit Rückstellfedern

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Kohlenstoffstahl
  • Maximal zulässige Temperatur
    180 °C
  • Verbindungstyp
    kompakt geflanscht
  • Typ der Dichtung
    PTFE
  • Disc material
    Edelstahl AISI 316L
