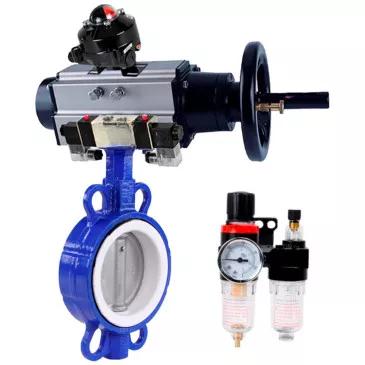

Wasser-Schmetterlingsventil Elephant WBV3432P-2W-Fb-H 16 bar, Gehäuse - Kohlenstoffstahl WCB, Scheibe - Edelstahl 316L, Dichtung - PTFE, mit pneumatischem Antrieb PA-DA-105-1, mit pneumatischem Verteiler 4V320-10 220V, LSU APL-410N Ex, ATU AFC2000

€402,34

inkl. MwSt. Versand wird beim Checkout berechnet.

Anschlussgröße

Druck

Produktvarianten

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Absperrklappen Elephant WBV3432P-2W-Fb-H sind für den Einsatz als Absperr- oder Regelventile zur Steuerung von Durchflüssen in Wärmelieferungssystemen, Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert.

Das Pneumatikventil Elephant 4V320-10 220V wird verwendet, um die Richtung zu ändern, den Druckluftstrom in einem pneumatischen System je nach externer Steuerungsaktion zu starten oder zu stoppen.

Die Elephant APL-410N EX Endschaltereinheit ist ein elektrotechnisches Gerät, das dazu dient, den Arbeitskreis zu öffnen und zu schließen sowie die Positionen des Absperrkörpers von Rohrleitungsventilen zu visualisieren. In einem versiegelten Gehäuse befinden sich in der Regel zwei mechanische Schalter, die für eine Spannung bis zu 250 V ausgelegt sind, die die Position des Betätigerstabs überwachen und in den Endstellungen signalisieren. Sie sind auf der Oberseite der Betätigeroberfläche montiert. Im oberen Teil der Endschaltereinheit befindet sich eine zweifarbige visuelle Indikator-Halbkugel. Wenn die angeschlossene Rohrarmatur geschlossen ist, ist nur der rote Teil der Halbkugel mit der Aufschrift GESCHLOSSEN sichtbar; ist sie geöffnet, ist nur der gelbe Teil mit der Aufschrift OFFEN sichtbar. Dieser visuelle Indikator ist aus der Ferne gut sichtbar, was die Inspektion der Ausrüstung vereinfacht, und der Farbunterschied zwischen der offenen und geschlossenen Position verringert die Wahrscheinlichkeit einer Fehlinterpretation der Informationen. Durch die Verwendung des AFC2000 wird es möglich, Informationen über die Position der Rohrleitungsventile (offen/geschlossen) an automatisierte Steuerungssysteme zu übertragen, was die Zuverlässigkeit des Systems als Ganzes erhöht und die Diagnose im Falle einer Störungserkennung vereinfacht.

Die AFC2000 Luftaufbereitungseinheit ist dafür ausgelegt, Druckluft von Feuchtigkeitstropfen und festen Partikeln zu reinigen, Kondensat zu entfernen, den Druck automatisch auf einem voreingestellten Niveau zu halten und Schmiermittel aus dem Tank im Druckluftstrom an die Elemente des pneumatischen Systems mit einem weiten Durchsatzbereich von 500 Litern/Minute bis 10.000 Litern/Minute zuzuführen. Der Schmierstoffgeber fügt dem pneumatischen System Öl mit einer Viskosität von 32 mm²/s (=cSt) bei 40°C zur weiteren Schmierung von Steuerelementen wie Pneumatikzylindern und Pneumatikventilen hinzu.

Technische Parameter der Schmetterlingsventile Elephant WBV3432P-2W-Fb-H 16 bar, Gehäuse - Kohlenstoffstahl WCB, Scheibe - Edelstahl 316L, Dichtung - PTFE

Name	Wert
Nenndruck PN, bar	16
Betriebstemperatur des Mediums, °C	-29 bis 180
Rohrleitungsanschluss	Wafertyp
Absperrtyp	Drehscheibe
Steuerungstyp	Pneumatischer Antrieb
Herstellungsland	China

Abmessungen und Maße von Butterfly-Ventilen Elephant WBV3432P-2W-Fb-H 16 bar, Gehäuse - Kohlenstoffstahl WCB, Scheibe - Edelstahl 316L, Dichtung - PTFE

DN	L	D	H	F	L1	G	X	Y
40	33	71	166	153	495	147	88	162
50	45	73	238	153	495	147	88	162
65	48	85	264	153	495	147	88	162
80	49	100	276	153	495	147	88	162
100	55	131	314	153	495	147	88	162
125	58	155	340	153	495	147	88	162

Skizze der Drehscheibenventile Elephant WBV3432P-2W-Fb-H 16 bar, Gehäuse - Kohlenstoffstahl WCB, Scheibe - Edelstahl 316L, Dichtung - PTFE

Tabelle der Teile und Materialien für Schmetterlingsventile Elephant WBV3432P-2W-Fb-H 16 bar, Gehäuse - Kohlenstoffstahl WCB, Scheibe - Edelstahl 316L, Dichtung - PTFE

Nr.	Name	Material
1	Körper	Kohlenstoffstahl WCB
2	Dichtung	PTFE
3, 4, 5	Scheibe, Welle, Bolzen	Edelstahl AISI316L (03x17H14M3)
6	Buchse	PTFE
7	O-Ring	Nitril NBR
8	Platte	Kohlenstoffstahl

Skizze der Teile und Materialien von Drehscheiben-Absperrklappen Elephant WBV3432P-2W-Fb-H 16 bar, Gehäuse - Kohlenstoffstahl WCB, Scheibe - Edelstahl 316L, Dichtung - PTFE

Technische Parameter des pneumatischen Antriebs PA-DA-105-1:

Typ des pneumatischen Antriebs	doppeltwirkend
Steuerdruck, bar	2 ÷ 8
Betriebstemperatur, °C	-20 bis +80
Visuelle Positionsanzeige	offen / geschlossen
Manuelle Steuerung	Handrad
Schwenkwinkel, °	90 ± 5
Top-Verbindungsstandard	NAMUR
Luftanschlussstandard	NAMUR
Luftversorgungsanschlussgewinde	G 1/4ʺ
ISO-Flanschtyp	F07/F10
Schaftvierkant, mm	22x22
Gewicht, kg	9
Durchschnittliche Lebensdauer, Zyklen geschlossen/offen	300 000

Pneumatischer Antrieb PA-DA-105-1

Abmessungen und Maße des pneumatischen Stellantriebs PA-DA-105-1:

A, mm	495
A1, mm	461.5
B, mm	133
C, mm	109.5
D, mm	153
E, mm	57.5
F, mm	64
G, mm	26
Hmm	80
Ich, mm	30
N, mm	22
B, mm	200
J, mm	102
K, mm	70
L, mm	M10x16
M, mm	M8x13
O, mm	4
P, mm	4
S, mm	M6
T, mm	24
U, mm	32

Skizze der Abmessungen und Maße des Pneumatikaktuators PA-DA-105-1

PA-DA-105-1 Luftantriebsteile und Materialtabelle:

Nr.	Teilename	Material
1	Blinkerschraube	ABS (Kunststoff)
2	Positionsanzeige	ABS (Kunststoff)
3	Federklammer	Edelstahl 304
4	Waschmaschine	Edelstahl 304
5	Externe Unterlegscheibe	Technischer Kunststoff
6	Einstellschraube	Edelstahl 304
7	Nuss	Edelstahl 304
8	Waschmaschine	Edelstahl 304
9	Körper	Extrudierte Aluminiumlegierung
10	Kolben	Druckguss-Aluminiumlegierung
11	Kolben-O-Ring	NBR
12	Lagergruppe	Technischer Kunststoff
13	O-Ring der Endkappe	NBR
14	Endkappe	Druckguss-Aluminiumlegierung mit Polyesterlack beschichtet
15	Befestigungsschraube	Edelstahl 304
16	Innenscheibe	Technischer Kunststoff
17	Dichtungsring	NBR
18	Lager	Technischer Kunststoff
19	Halter	Legierter Stahl
20	Gang	Legierter Stahl
21	Lager	Technischer Kunststoff
22	Dichtungsring	NBR

Teile- und Materialskizze des PA-DA-105-1 Pneumatikaktuators

Technische Parameter des Pneumatikventils Elephant 4V320-10 220V

Name	Wert
Typ des pneumatischen Verteilers	Spulentyp
Modell des pneumatischen Verteilers	4V320-10 220 V
Betriebsdruck, bar	1,5 ÷ 1,8
Versorgungsspannung, V	220V
Betätigungsfrequenz, Zyklen/Sek	5

Technische Parameter des Endschalterelements Elephant APL-410N EX

Name	Wert
Grenztastergehäuse Modell	APL-410N EX
Lebensdauer, Jahre	10

Teile- und Materialtabelle für Elephant APL-410N EX Endschalter-Einheit

Nr.	Teil	Material
1	Visuelle Anzeige	ABS-Kunststoff / Polycarbonat
2	Visuelle Anzeigeabdeckung	Polycarbonat
3	Etikett
4	Deckelschrauben	Edelstahl
5	Abdeckhaube für Endschalterkasten	Aluminiumdruckguss
6	Welle	Edelstahl
7	Endschalter
8	Nocken (Exzenter)	Polycarbonat
9	Gehäuse für Endschalterkasten	Aluminiumdruckguss
10	Klemmenblock
11	Erdungsklemme	Edelstahl
12	Kabeleinführung (Gewinde)
13	Halterung	Edelstahl

Hauptparameter der Luftbehandlungseinheit Elephant AFC2000

Parameter	Wert
Betriebsdruck, bar	8
Maximaldruck, bar	10
Einstellbarer Druckbereich, bar	0,5 ÷ 9
Berstdruck, bar	15
Luftanschluss	1/4"
Betriebstemperatur, °C	-5 bis +60
Gefilterte Partikelgröße, µm	40
Ölviskosität	ISO VG 32
Gewicht, kg	0.395
Set-Inhalt	Filter-Wasserabscheider, Druckregler, Schmiergerät, Halterung

Skizze des BPV Elephant AFC2000

Spezifikation

Herkunftsland

China
Körpermaterial

Kohlenstoffstahl
Maximal zulässige Temperatur

180 °C
Verbindungstyp

kompakt geflanscht
Typ der Dichtung

PTFE
Disc material

Edelstahl AISI 316L
Endschalter

Ja
