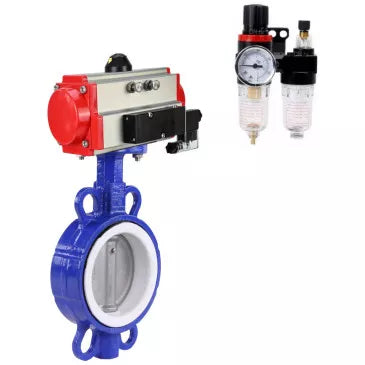

Wasser-Schmetterlingsventil Elephant WBV3432P-2W-Fb-H Du40-125 Ru16, G – Valve Elephant
Elephant  |  SKU: D050-62158

Wasser-Schmetterlingsventil Elephant WBV3432P-2W-Fb-H Du40-125 Ru16, Gehäuse - Kohlenstoffstahl WCB, Scheibe - Edelstahl 316L, Dichtung - PTFE, mit pneumatischem Antrieb PA-SA, mit pneumatischem Verteiler 4V320-08 220V, ATU AFC2000

€309,30
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Butterfly-Ventile Elephant WBV3432P-2W-Fb-H sind für den Einsatz als Absperr- oder Regelventile zur Steuerung von Durchflüssen in Wärmeversorgungssystemen, Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert.

Das Pneumatikventil Elephant 4V320-08 220V wird verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerungsaktion zu starten oder zu stoppen.

Die AFC2000 Luftaufbereitungseinheit ist dafür ausgelegt, Druckluft von Feuchtigkeits­tropfen und festen Partikeln zu reinigen, Kondensat zu entfernen, den Druck automatisch auf einem voreingestellten Niveau zu halten und Schmiermittel aus dem Tank im Druckluftstrom an die Elemente des pneumatischen Systems mit einem weiten Durchsatzbereich von 500 Litern/Minute bis 10.000 Litern/Minute zu liefern. Der Schmierstoffgeber fügt dem pneumatischen System Öl mit einer Viskosität von 32 mm²/s (=cSt) bei 40°C zur weiteren Schmierung von Steuerungskomponenten wie Pneumatikzylindern und Pneumatikventilen hinzu.





Technische Parameter der Butterfly-Ventile Elephant WBV3432P-2W-Fb-H, Gehäuse - Kohlenstoffstahl WCB, Scheibe - Edelstahl 316L, Dichtung - PTFE

Name Wert
Nenn­druck PN, bar 16
Betriebstemperatur des Mediums, °C von -29 bis 180
Rohrleitungsanschluss Flansch
Ventiltyp Drehscheibenventil
Steuerungstyp Pneumatischer Antrieb
Herstellungsland China





Abmessungen und Maße von Schmetterlingsventilen Elephant WBV3432P-2W-Fb-H Du40-125 Ru16, Gehäuse - Kohlenstoffstahl WCB

DN L D H F L1 G X Y
40 33 71 166 160 279 147 88 162
50 45 73 238 160 279 147 88 162
65 48 85 264 160 279 147 88 162
80 49 100 276 160 279 147 88 162
125 58 155 340 210 405 147 88 162

Skizze der Drehscheibentore Elephant Elephant WBV3432P-2W-Fb-H Du40-125 Ru16, Gehäuse - Kohlenstoffstahl WCB





Tabelle der Teile und Materialien für Absperrklappen Elephant WBV3432P-2W-Fb-H Du40-125 Ru16, Gehäuse - Kohlenstoffstahl WCB

Nr. Name Material
1 Körper Kohlenstoffstahl WCB
2 Dichtung PTFE
3, 4, 5 Scheibe, Welle, Bolzen Edelstahl AISI316L (03x17H14M3)
6 Buchse PTFE
7 O-Ring Nitril NBR
8 Platte Kohlenstoffstahl

Skizze der Teile und Materialien von Drehscheiben-Absperrklappen Elephant WBV3432P-2W-Fb-H Du40-125 Ru16, Gehäuse - Kohlenstoffstahl WCB





Technische Parameter des Pneumatikventils Elephant 4V320-08 220V

Name Wert
Typ des pneumatischen Verteilers Spulentyp
Modell des pneumatischen Verteilers 4V320-08 220 V
Betriebsdruck, bar 1,5 ÷ 1,8
Versorgungsspannung, V 220V
Betätigungsfrequenz, Zyklen/Sek 5





Hauptparameter der Luftbehandlungseinheit Elephant AFC2000

Parameter Wert
Betriebsdruck, bar 8
Maximaldruck, bar 10
Einstellbarer Druckbereich, bar 0,5 ÷ 9
Berstdruck, bar 15
Luftanschluss 1/4"
Betriebstemperatur, °C -5 bis +60
Gefilterte Partikelgröße, µm 40
Ölviskosität ISO VG 32
Gewicht, kg 0.395
Set-Inhalt Filter-Wasserabscheider, Druckregler, Schmiergerät, Halterung

Skizze des ATU Elephant AFC2000

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Kohlenstoffstahl
  • Maximal zulässige Temperatur
    180 °C
  • Verbindungstyp
    kompakt geflanscht
  • Typ der Dichtung
    PTFE
  • Disc material
    Edelstahl AISI 316L

Bewertungen (0)

Dokumentation
nullAir treatment unit AFC2000 ELEPHANT
nullPneumatic valve ELEPHANT 4V320-8 or 10 AC220V
nullButterfly valve Elephant WBVx32x-2W-Fb-H DN40-300 16 bar
nullPneumatic rotary actuator ELEPHANT PA-x-x double-acting and with return springs
