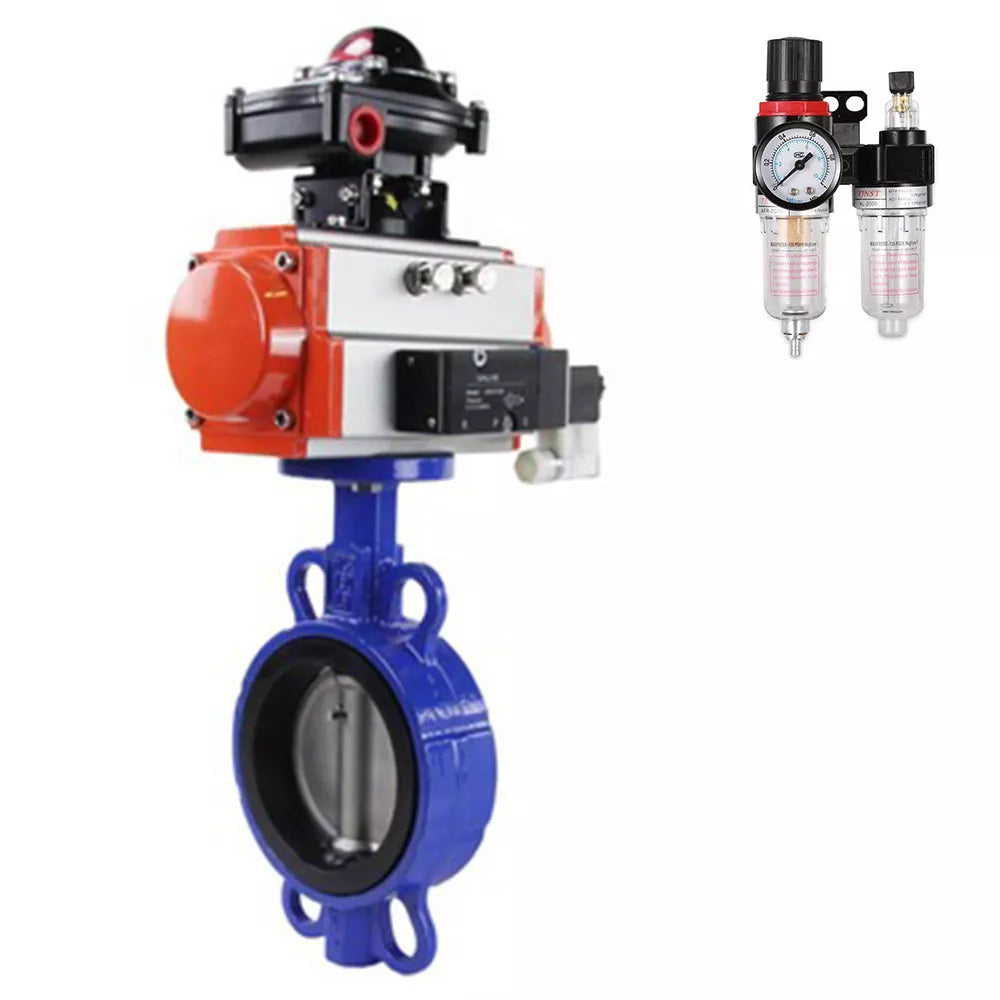

Wasser-Schmetterlingsventil Elephant WBV3432V-2W-Fb-H, Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V, LSU APL-510N-EX, ATU AFC2000

Das Absperrklappenventil Modell WBVV3432V-2W-Fb PA-DA 4V320-10 APL-510N-EX 4V320-10 220V AFC2000 ist für den Einsatz als Absperr- oder Regelventil zur Steuerung von Durchflüssen in Heizungs- und Wasserversorgungssystemen sowie in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie und anderen Branchen konzipiert.

PA-DA Pneumatikaktuatoren sind für die Automatisierung des Steuerungsprozesses von industriellen Absperrventilen - Schiebern, Kugelhähnen - konzipiert. Pneumatikaktuatoren sind für den Betrieb sowohl im Innen- als auch im Außenbereich ausgelegt. Alle internen und externen Teile sind korrosionsbeständig beschichtet.

Pneumatische Antriebe 4V320-10 220 V werden zur Steuerung in pneumatischen Systemen mit NAMUR-Andockfläche verwendet, zur Montage der Antriebe durch Durchgangslöcher im Gehäuse.

Die AFC2000 Luftaufbereitungseinheit ist dafür ausgelegt, Druckluft von tropfender Feuchtigkeit und festen Partikeln zu reinigen, Kondensat zu entfernen, den Druck automatisch auf einem eingestellten Niveau zu halten und Schmiermittel aus dem Tank im Druckluftstrom an die Elemente des pneumatischen Systems mit einem großen Kapazitätsbereich von 500 Litern/Minute bis 10.000 Litern/Minute zu liefern. Der Schmierstoffgeber (Ölzerstäuber) fügt dem pneumatischen System Öl mit einer Viskosität von 32 mm²/s (=cSt) bei 40°C zur weiteren Schmierung von Steuerelementen wie Pneumatikzylindern und Pneumatikventilen hinzu.

Die APL-510N-EX Endschalter-Einheit ist ein elektrotechnisches Gerät, das dazu dient, den Arbeitskreis zu öffnen und zu schließen sowie die Positionen des Absperrkörpers von Rohrleitungsventilen zu visualisieren. In einem versiegelten Gehäuse befinden sich in der Regel zwei mechanische Schalter, die für eine Spannung bis zu 250 V ausgelegt sind, die die Position des Betätigerstabs überwachen und in den Endstellungen signalisieren. Sie sind auf der Oberseite der Betätigeroberfläche montiert. Im oberen Teil der Endschalter-Einheit befindet sich eine zweifarbige visuelle Indikator-Halbkugel. Wenn die angeschlossene Rohrarmatur geschlossen ist, ist nur der rote Teil der Halbkugel mit der Aufschrift GESCHLOSSEN sichtbar; wenn sie geöffnet ist, ist nur der gelbe Teil mit der Aufschrift OFFEN sichtbar. Dieser visuelle Indikator ist aus der Ferne gut sichtbar, was die Inspektion der Ausrüstung erleichtert, und der Farbunterschied zwischen der offenen und geschlossenen Position verringert die Wahrscheinlichkeit einer Fehlinterpretation der Informationen. Durch die Verwendung des BCV ist es möglich, Informationen über die Position der Rohrleitungsventile (offen/geschlossen) an automatisierte Steuerungssysteme zu übertragen, was die Zuverlässigkeit des Systems als Ganzes erhöht und die Diagnose im Falle einer Störung vereinfacht.

Technische Parameter des Water Butterfly Valve Elephant WBV3432V-2W-Fb-H, Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V, LSU APL-510N-EX, ATU AFC2000:

Absperrklappen WBV3432V-2W-Fb-H, Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V, LSU APL-510N-EX, ATU AFC2000

Abmessungen und Maße der Absperrklappen Elephant WBV3432V-2W-Fb-H, Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V, LSU APL-510N-EX, ATU AFC2000:

Skizze Schmetterlingsventile WBV3432V-2W-Fb-H, Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V, LSU APL-510N-EX, ATU AFC2000

Materialien von Schmetterlingsventilen Elephant WBV3432V-2W-Fb-H, Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V, LSU APL-510N-EX, ATU AFC2000:

Skizze der Teile und Materialien Schmetterlingsventile WBV3432V-2W-Fb-H, Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V, LSU APL-510N-EX, ATU AFC2000

Technische Daten der PA-DA Pneumatikaktuatoren:

Teile- und Materialskizze des PA-DA Pneumatikaktuators

Technische Parameter des Pneumatikventils 4V320-10 220V:

Pneumatisches Ventil 4V320-10 220V

Abmessungen und Maße des Pneumatikventils 4V320-10 220V:

Skizze der Abmessungen und Maße des Pneumatikventils 4V320-10 220V

Eigenschaften der Endschaltereinheit APL-510N-EX:
