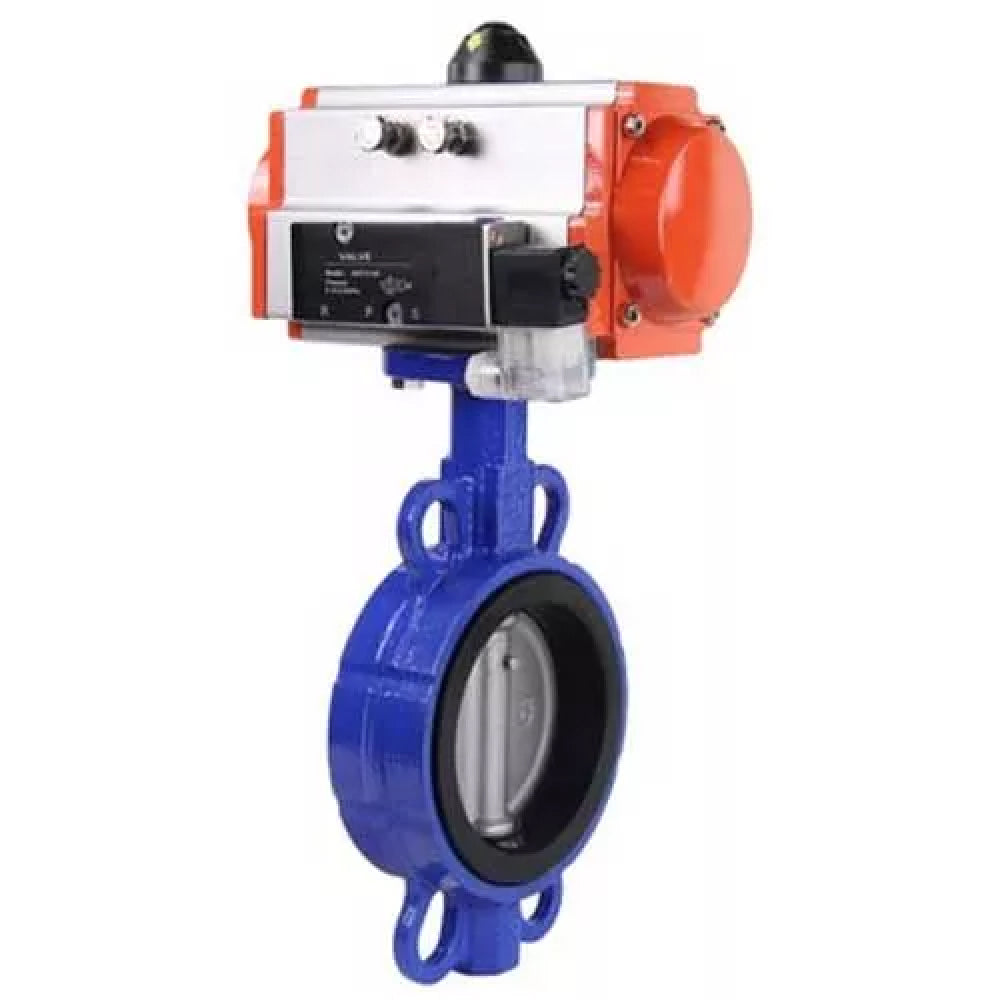

Wasser-Schmetterlingsventil Elephant WBV3432V-2W-Fb-H, Gehäusematerial – Valve Elephant
Elephant  |  SKU: D050-34299

Wasser-Schmetterlingsventil Elephant WBV3432V-2W-Fb-H, Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4V320-08 220V

€373,14
inkl. MwSt. Versand wird beim Checkout berechnet.

Wasser-Schmetterlingsventil Elephant WBV3432V-2W-Fb-H, Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4V320-08 220V - DN100 / 16 bars ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Absperrklappen WBV3432V-2W-Fb-H, Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4V320-08 220V
Das Absperrklappenventil ist für den Einsatz als Absperr- oder Regelventil zur Durchflussregelung in Wärmelieferungssystemen, Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert.

Pneumatische doppeltwirkende Drehaktuatoren PA-DAXXX und pneumatische Drehaktuatoren mit Rückstellfeder PA-SA-XXX sind für die Automatisierung von industriellen Ventilsteuerungsprozessen mit einem maximalen Drehmoment von bis zu 2128 Nm ausgelegt.

Das pneumatische Ventil wird verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerungsaktion zu starten oder zu stoppen.





Technische Parameter des Water Butterfly Valve Elephant WBV3432V-2W-Fb-H, Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4V320-08 220V:

Nennweite DN, mm 50 - 300
Nenn­druck PN, bar 16
Durchflussrichtung doppelseitig
Umgebungstemperatur t, ⁰C Von -20 bis +200
Arbeitsmedium Mineral- und Pflanzenöle, tierisch
Fette, Schmierstoffe, Fette und Brennstoffe, heiß
Luft
Verbindung zur Pipeline Zwischenflansch

Absperrklappen WBV3432V-2W-Fb-H, Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4V320-08 220V





Abmessungen und Maße von Absperrklappen Elephant WBV3432V-2W-Fb-H, Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4V320-08 220V:

DN B, mm ØC, mm L, mm H2, mm E, mm B1, mm
50 76 125 45 162 26 152
65 89 145 48 175 26 189
80 95 160 49 181 26 189
100 114 180 55 200 26 189
125 127 210 58 213 36 210
150 140 240 59 225 36 210
200 177 295 64 260 38 310
250 203 355 70 292 38 390
300 242 410 80 337 38 390

Skizze Schmetterlingsventile WBV3432V-2W-Fb-H, Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4V320-08 220V





Materialien der Schmetterlingsventile Elephant WBV3432V-2W-Fb-H, Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4V320-08 220V:

Nr. Name Material
1 Körper Kohlenstoffstahl WCB
2 Manschette VITON
3 Scheibe AISI316L (03Cr17N14M3) Stahl
4 Stängel Stahl AISI316L (03X17H14M3)
5 Zucht AISI316L (03Cr17N14M3) Stahl
6 Ärmel PTFE
7 O-Ring Nitril NBR
8 Platte Kohlenstoffstahl

Skizze der Teile und Materialien Absperrklappen WBV3432V-2W-Fb-H, Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4V320-08 220V





Technische Daten der SA Pneumatikaktuatoren

Design mit Rückholfedern
Nenn­druck PN, bar 12
Arbeitsdruck, bar 2...8
Arbeitsmedium Gefilterte Druckluft oder nicht aggressive Gase, Öle
Maximaler Partikeldurchmesser weniger als 30 µm2
Betriebstemperatur t, ⁰C - 20 bis +80 - 40 bis +80 (Niedertemperaturversion) - 20 bis +160 (in trockener Luft)
Einstellbereich ± 5 ° für die Rotation bei 0 ° und 90 °
Manuelle Übersteuerung Ist
Positionsanzeige offen/geschlossen
Betriebsumgebung innen und außen. (Alle internen und externen Teile sind korrosionsgeschützt beschichtet)





Materialien der SA Pneumatikaktuatorenteile:

Nr. Name Material
1 Gehäuse extrudiertes Aluminium
2 Seitenstecker Aluminiumguss
3 Gang Edelstahl
4 Kolben Stahl/Aluminium
5 Stecker Edelstahl
6 Kolbenring NBR
7 Federn Federstahl
8 Kolbenlager technischer Kunststoff
9 Kolbenring NBR
10 Stecker NBR
11 Druckring technischer Kunststoff
12 Ring technischer Kunststoff
13 Waschmaschine Edelstahl
14 Federklammer Edelstahl
15 Indikator Plastik
16 Blinkergehäuse Plastik
17 Lager technischer Kunststoff
18 Nocken Stahl
19 Lager NBR
20 Lager technischer Kunststoff
21 Lager technischer Kunststoff
22 Dichtungsring NBR
23 Dichtungsring NBR
24 Lager Edelstahl
25 Einstellmutter Edelstahl
26 Einstellschraube Edelstahl
27 Ärmel Aluminium

Materialskizze des SA Pneumatikaktuators





Technische Parameter des Pneumatikventils 4V320-08 220V:

Name Bedeutung
Art des Pneumatikventils Schieberventil
Arbeitsdruck, bar 1,5 ÷ 1,8
Versorgungsspannung, V 220 V
Gesamtleistung, Va 4.5
Kontrolle beidseitig elektromagnetisch
Betriebsfrequenz, Zyklen/Sek 5

Pneumatisches Ventil 4V320-08 220V





Abmessungen und Maße des Pneumatikventils 4V320-08 220V:

Pneumatisches Ventilmodell 4V320-08
A, mm 71.9
B, mm 45
C, mm 94.4
D, mm 27
E, mm 69
F, mm 40
Ich, mm 24
K, mm 40
L, mm 188.8
M, mm 69.4
N, mm 50
O, mm 82.4
P, mm 24
S, mm 20
T, mm 6.5
U, mm 2.4
V, mm 4
Hmm 82.4

Skizze der Abmessungen und Maße des Pneumatikventils 4V320-08 220V
