Wasser-Schmetterlingsventil Elephant WBV3434Pf-2W-Fb-H, Gehäusemateria – Valve Elephant
Elephant  |  SKU: D050-53488

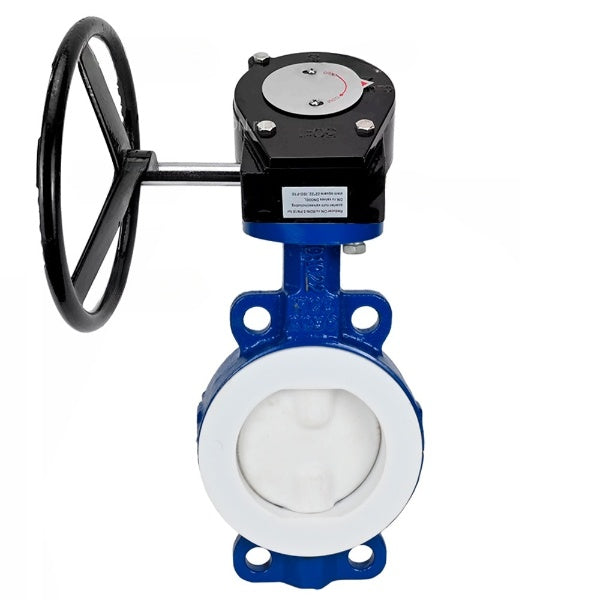

Wasser-Schmetterlingsventil Elephant WBV3434Pf-2W-Fb-H, Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Kohlenstoffstahl, Dichtung - PTFE, Getriebe RDN RQN

€388,87
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Absperrklappenventil ist für den Einsatz als Absperr- oder Regelventil zur Steuerung von Durchflüssen in Wärmelieferungssystemen, Wasserversorgung, in technologischen Prozessen in der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert.
Betriebsprinzip: Die Ventile öffnen und schließen sich durch Drehen der Scheibe um 90°. Das Öffnen erfolgt durch Drehen des Griffs gegen den Uhrzeigersinn, das Schließen im Uhrzeigersinn. Ein besonderes Merkmal der Ventile dieser Serie ist die vollständige Beschichtung des Durchflussbereichs und der Scheibe mit PTFE-Material, wodurch der Kontakt des Arbeitsmediums mit den Materialien der Hauptteile ausgeschlossen wird.
Der Elephant RDN Reduzierer ermöglicht es Ihnen, die erforderliche Positionierung des Absperrelements manuell um eine Vierteldrehung einzustellen und dient als Alternative zu pneumatischen, elektrischen oder hydraulischen Vierteldrehungsantrieben.





Technische Merkmale von Schmetterlingsventilen Elephant WBV3434Pf-2W-Fb DN50-250 PN16 Kohlenstoffstahl WCB, PTFE:

Merkmal Bedeutung
Verschlusstyp Drehscheibe
Durchmesser 50-250 mm
Nenndruck 16 bar
Arbeitstemperatur der Umgebung von -10 bis +150°C
Anwendung Wasserversorgung, Wärmeversorgung, chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie, Zellstoff- und Papierindustrie
Anschlussart Zwischenflansch
Steuerungstyp Handbuch (Griff, Getriebe)
Dichtungsklasse A
Lebensdauer 10 Jahre
Garantie 12 Monate





Reducers Elephant RDN RQN




Technische Merkmale der DN.ru RDN RQN Getriebe:

Merkmal Bedeutung
Arbeitstemperatur der Umgebung von -40 bis +120 °C
Anwendung Wasserversorgung, Wärmeversorgung, chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie, Zellstoff- und Papierindustrie
Anschlussart ISO 5211





Skizze der Abmessungen von Absperrklappen Elephant WBV3434Pf-2W-Fb DN50-250 PN16 Kohlenstoffstahl WCB, PTFE





Gesamt- und Einbaumaße von Absperrschiebern Elephant WBV3434Pf-2W-Fb DN50-250 PN16 Kohlenstoffstahl WCB, PTFE:

Durchmesser L, mm D1, mm D2, mm Z-Ød, mm H1, mm
DN50 43 125 100 2-Ø18 80
DN65 46 145 120 2-Ø18 90
DN80 46 160 135 4-Ø18 100
DN100 52 180 155 4-Ø18 110
DN125 56 210 185 4-Ø18 120
DN150 56 240 210 4-Ø18 150
DN200 60 295 265 4-Ø18 170
DN250 68 355 320 4-Ø18 190
DN300 78 410 375 4-Ø18 230





Skizze der Abmessungen der Getriebe Elephant RDN RQN




Gesamt- und Einbaumaße der DN.ru RDN RQN Getriebe:

Modell A, mm B, mm ØC, mm D, mm J, mm G, mm T, mm ØF, mm 4M, mm HxH, mm
RDN-1 170 130 160 100 45 120 50 50 4-M8 9x9
RDN-2 170 130 160 100 45 120 50 50 4-M8 11x11
RDN-3 170 130 160 100 45 120 50 50 4-M8 14x14
RDN-4 240 160 260 130 55 150 70 100 4-M10 17x17
RDN-5 240 160 260 130 55 150 70 100 4-M12 22x22





Skizze der Materialien von Absperrklappen Elephant WBV3434Pf-2W-Fb DN50-250 PN16 Kohlenstoffstahl WCB, PTFE





Materialien der Teile von Schmetterlingsventilen Elephant WBV3434Pf-2W-Fb DN50-250 PN16 Kohlenstoffstahl WCB, PTFE:

NEIN. Teilename Material
1 Rahmen DN50-200 – Stahl WCB+PTFE
DN250-300 – Stahl WCB+PFA
2 Scheibe DN50-200 – Stahl WCB+PTFE
DN250-300 – Stahl WCB+PFA
3 Aktie DN50-250 – Stahl 2Cr13
DN300 – Stahl 45
4 Satteldichtung PTFE

Bewertungen (0)

Dokumentation
nullQuarter turn gearbox ELEPHANT RDN RQNx-xZ-x
nullButterfly valve Elephant WBV3434Pf-2W-Fb-R DN150-300 16 bar
nullButterfly valve Elephant WBV3434Pf-2W-Fb-H

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-53488DN10016 bars €388,87 Ausverkauft
    D050-53489DN12516 bars €586,61 Ausverkauft
    D050-53490DN15016 bars €696,54 Ausverkauft
    D050-53491DN20016 bars €1.130,32 Ausverkauft
    D050-53492DN25016 bars €1.690,32 Ausverkauft
    D050-53485DN5016 bars €260,78 Ausverkauft
    D050-53486DN6516 bars €281,78 Ausverkauft
    D050-53487DN8016 bars €331,18 Ausverkauft
